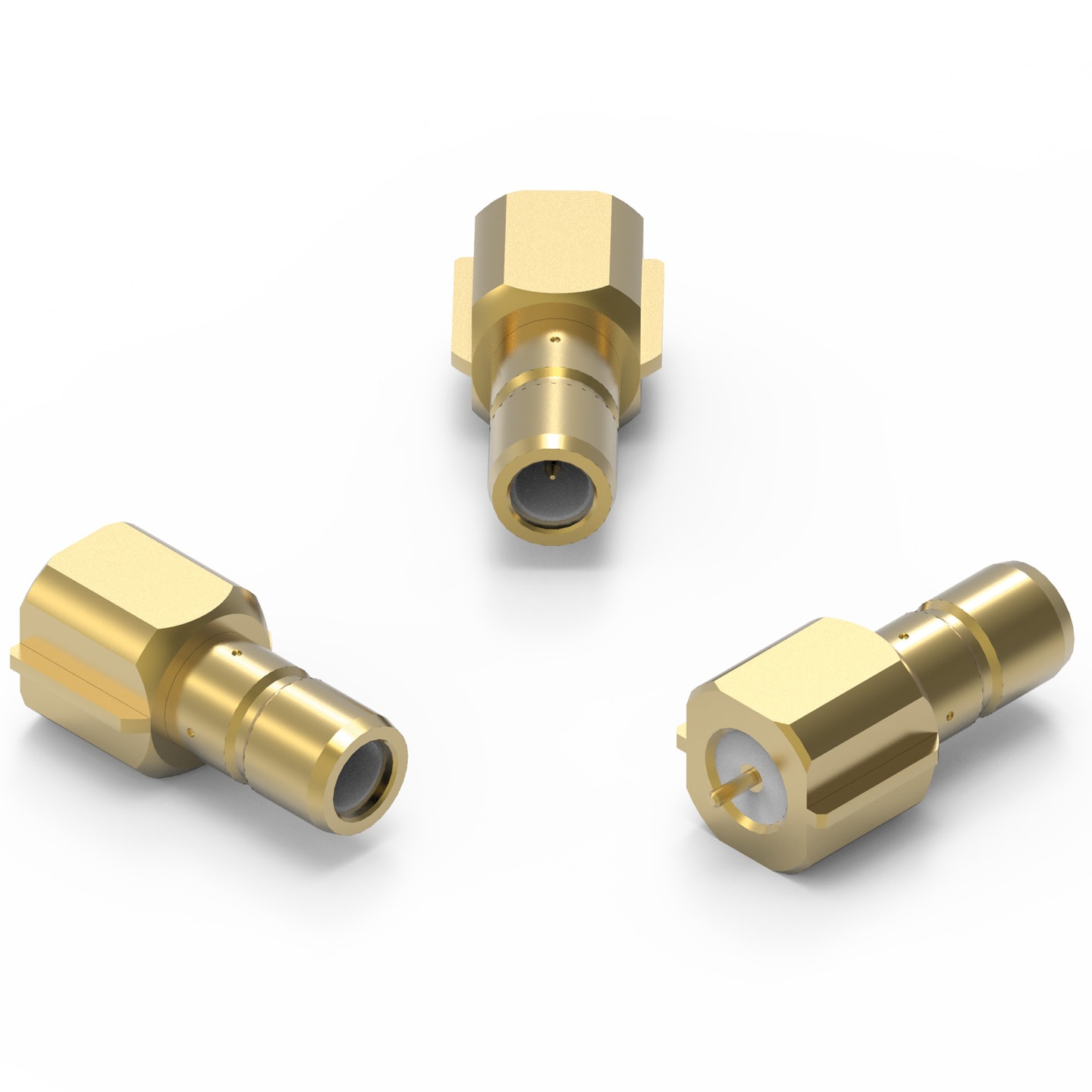

WR-SMB PCB End Launch | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

WR-SMB PCB End Launch. Interface: MIL-STD-348. Insulation Resistance: 1000M Ω (min.)

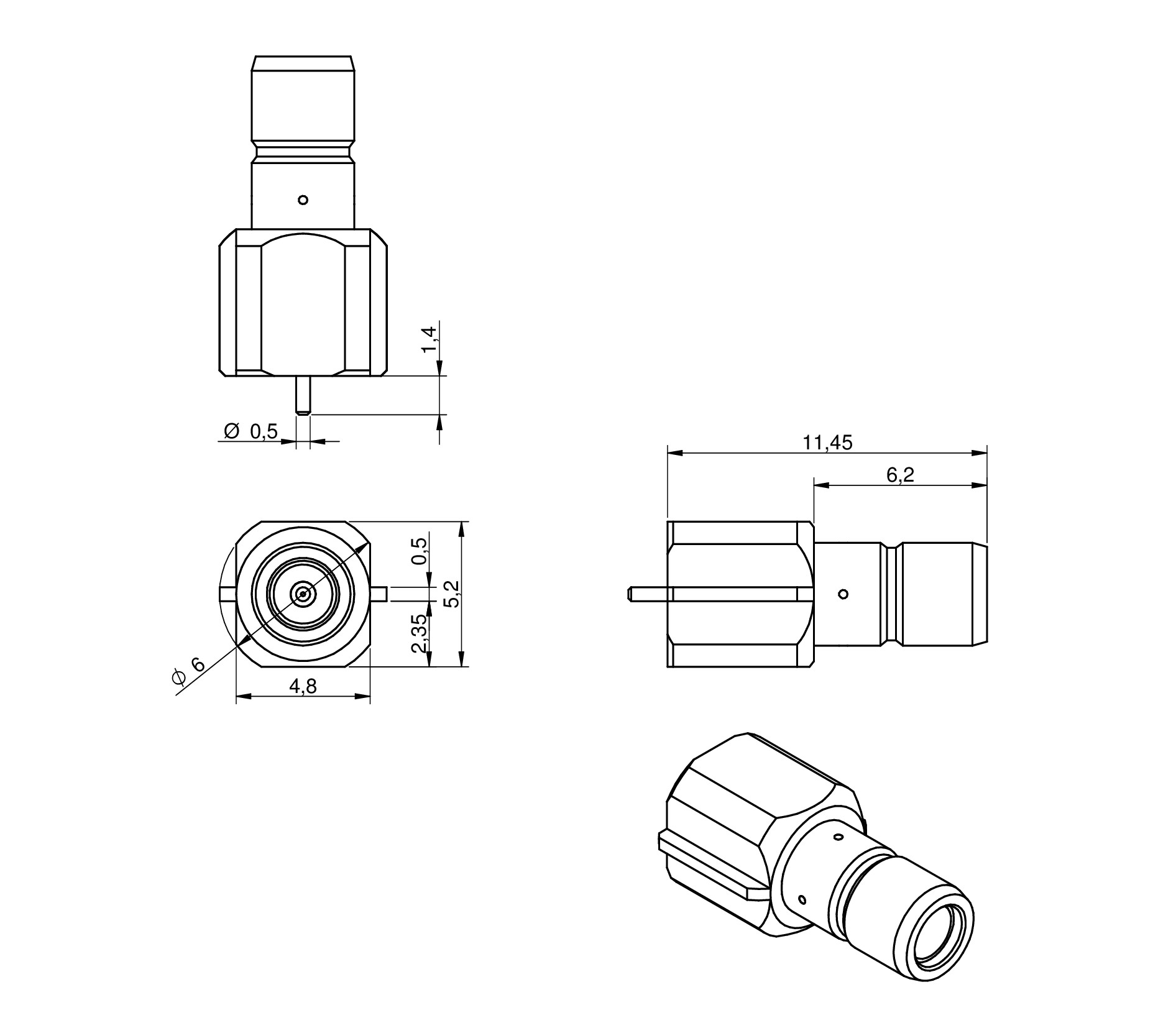

Bauform	Maße	Montageart
Straight Jack		End Launch

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 1000M Ω (min.)
Withstanding Voltage: 1000Vrms (min.)
Mating: Snap on

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and device

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Straight Jack

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Leiterplattendicke(mm)	f	Mittelkontakt	Betriebstemperatur	Design Kit	Muster
	61612202121306	1.6 mm, DC~4 GHz, Ø 0.5	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-SMB (rev22a).IntLib \| 660 KB CDS Cadence_WR-SMB (rev25a).zip \| 5.7 MB EAG Eagle_WR-SMB (rev20a).lbr \| 43.8 KB CAD-Dateien ZIP 3D 3D_61612202121306 (rev1).pdf \| 116.6 KB IGS IGES_61612202121306 (rev1).iges \| 480.2 KB STP STEP_61612202121306 (rev1).stp \| 168.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Leiterplattendicke1.6 mm	FrequenzbereichDC~4 GHz	MittelkontaktØ 0.5	Betriebstemperatur -65 °C up to +165 °C	Design Kit 616001

Gegenstecker

WR-CXASY SMB Right Angle Plug to SMA Bulkhead Jack / RG-174/U Flexible Cable / 152.4 mm length

WR-CXASY SMB Right Angle Plug to SMA Bulkhead Jack / RG-316/U Flexible Cable / 152.4 mm length

WR-CXASY SMB to SMB

WR-ADPT SMA to SMB

WR-ADPT SMB to SMB

WR-SMB Cable Connectors

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-SMB PCB & Cable Connectors
