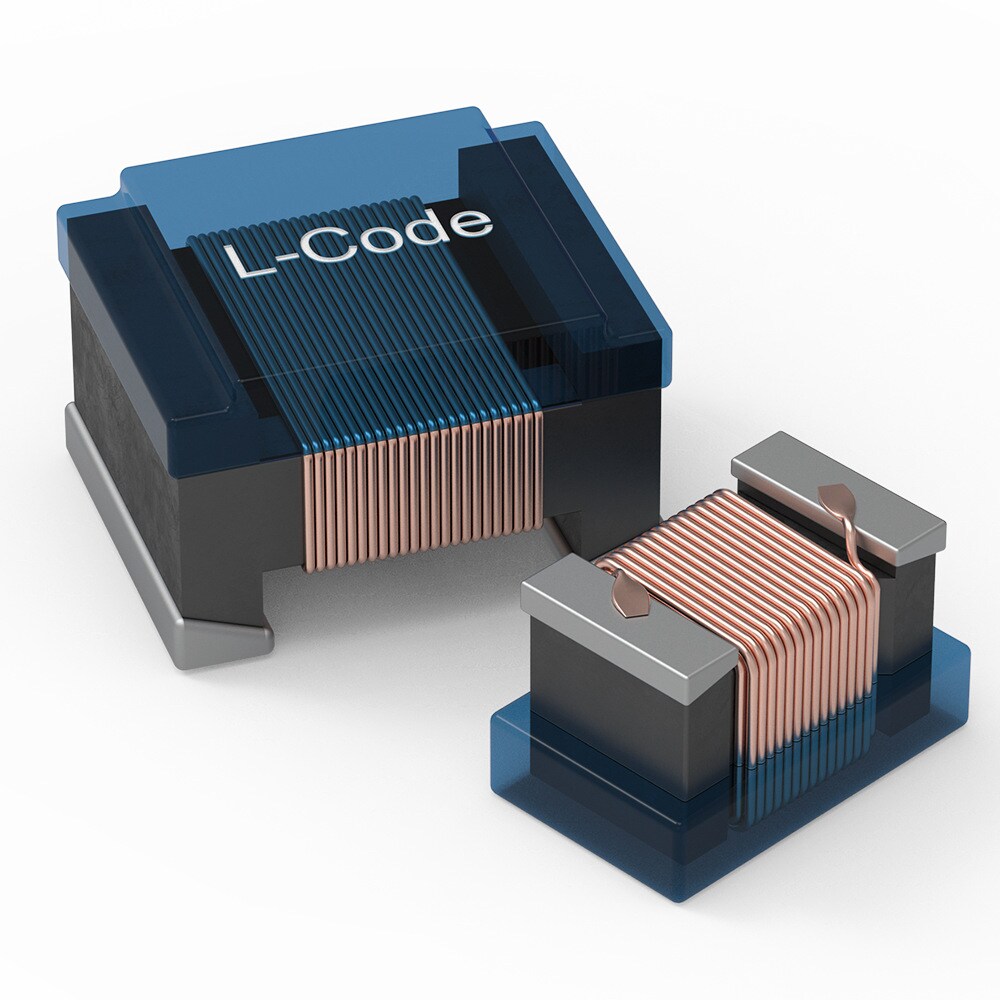

WE-RFI Ferrit-SMT-Induktivität

	Bauform	L (mm)	W (mm)	H (mm)	Montageart
NEU	0402	1	0.55	0.55	SMT
NEU	0603	1.65	1.1	0.9	SMT

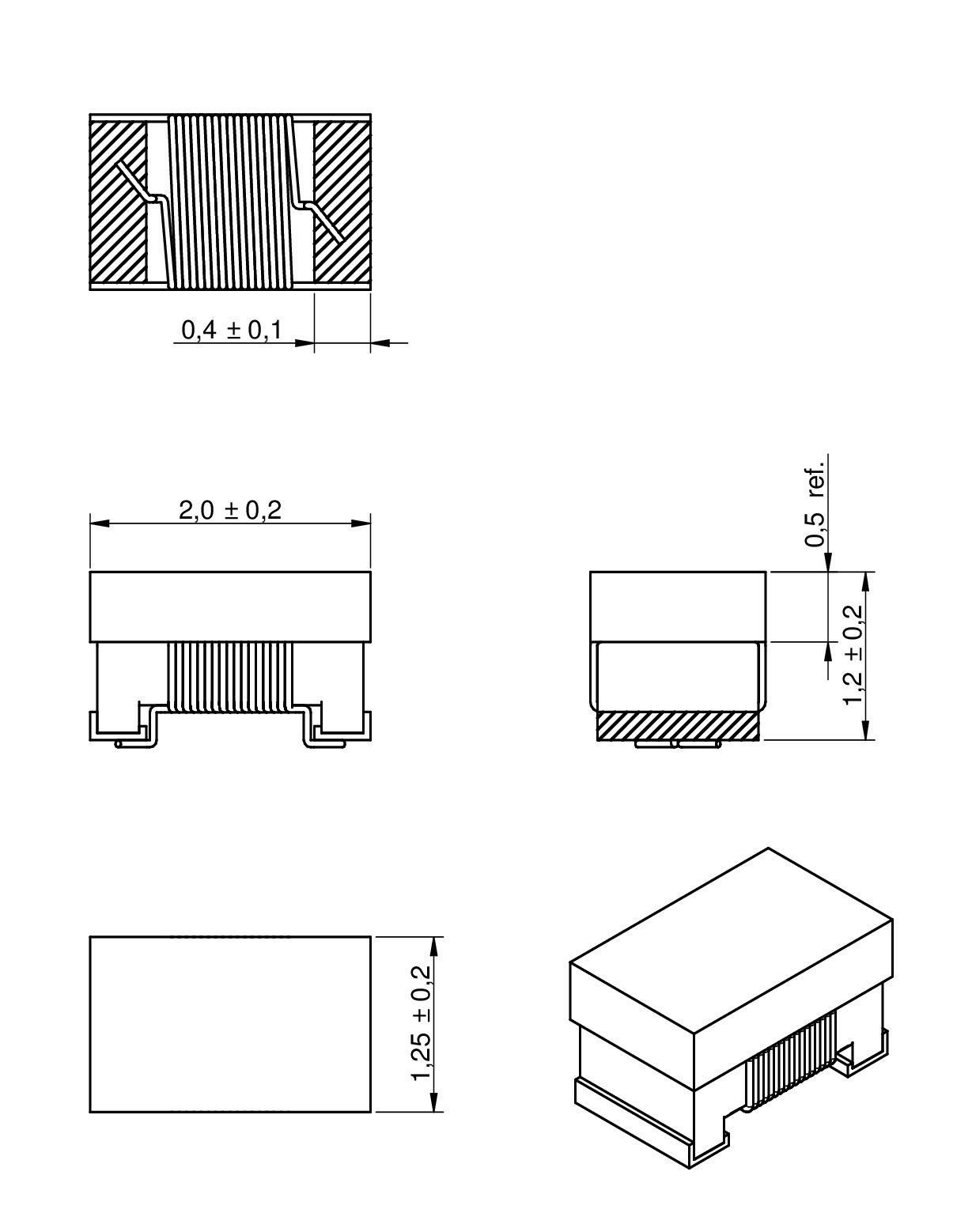

	0805	2	1.25	1.2	SMT

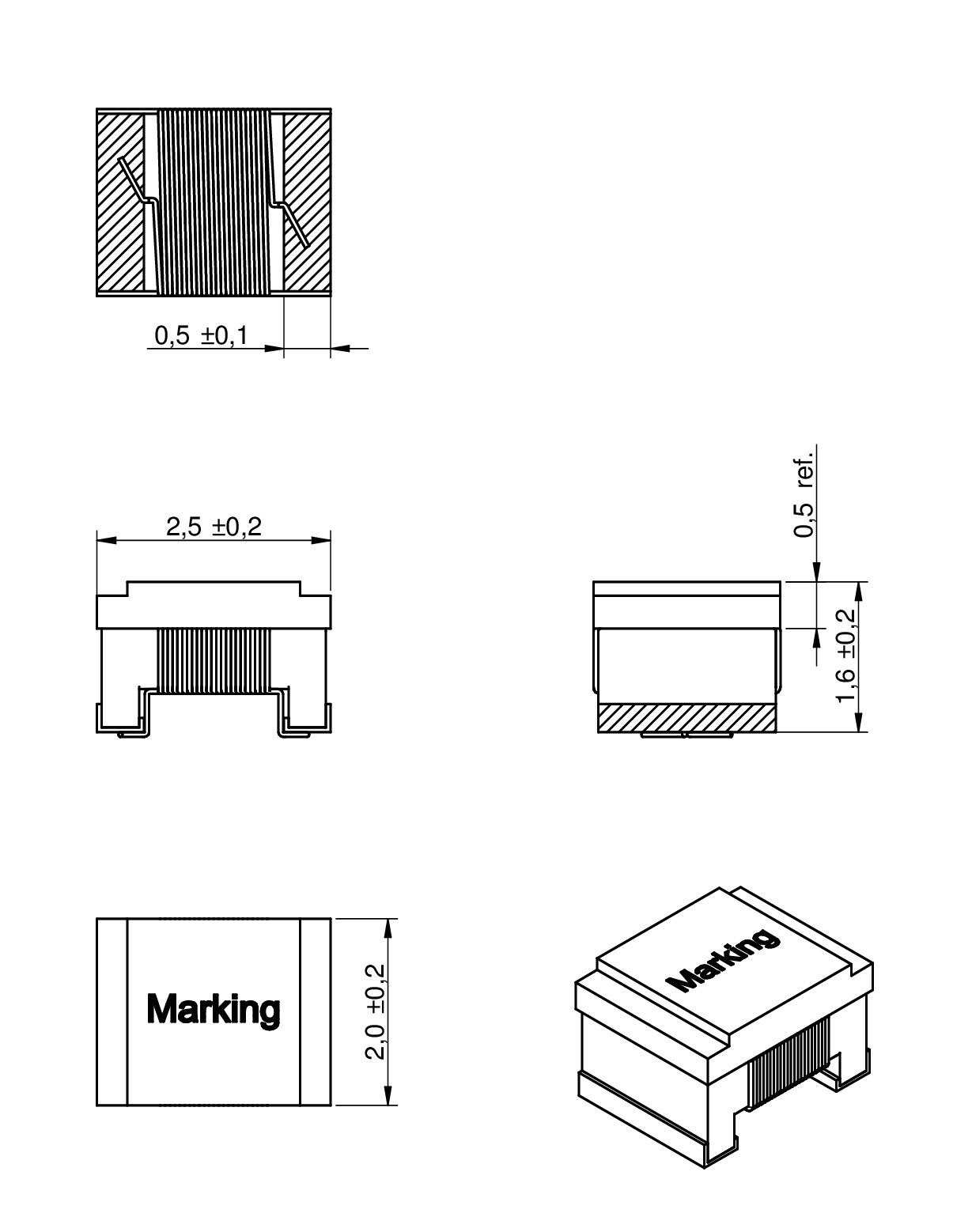

	1008	2.5	2	1.6	SMT

LTSpice-Dateien

LT
LTSpice_WE-RFI (rev24a).zip
|
8.1 KB

Merkmale

Hohe Induktivitätswerte
Empfohlenes Lötverfahren: Reflow
Kundenspezifische Ausführungen auf Anfrage
AEC-Q200 Grade 3 (−40°C bis +85°C)
Betriebstemperatur: –40 °C bis +85 °C

Anwendung

Speziell entwickelt für HF-Anwendungen
RFID
Niederfrequente Funkanwendungen (Keyless)

Application Notes

ANP074 Einführung in Hochfrequenz-Induktivitäten
PDF

Artikeldaten

Alle

0402

0603

0805

1008

	Artikel Nr.	Datenblatt	Downloads	L (nH)	Tol. L	Testbedingung L	Q_min.	Q (%)	R_{DC max.} (mΩ)	I_{R 1} (mA)	f_res (MHz)	Design Kit
NEU	7447650120	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650120 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	20	±5%	7.9 MHz	11	11	25	1080	7720	–
NEU	7447650130	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650130 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	30	±5%	7.9 MHz	11	11	35	900	3800	–
NEU	7447650133	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650133 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	33	±5%	7.9 MHz	11	11	35	900	3875	–
NEU	7447650136	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650136 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	36	±5%	7.9 MHz	11	11	40	850	3875	–
NEU	7447610139	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610139 (rev24a).s2p \| 44.4 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	39	±5%	7.9 MHz	12	12	42	1170	2320	–
NEU	7447610168	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610168 (rev24a).s2p \| 44.3 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	68	±5%	7.9 MHz	13	13	50	1050	1925	–
NEU	7447650177	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650177 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	77	±5%	7.9 MHz	11	11	90	640	2980	–
NEU	7447650210	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650210 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	100	±5%	7.9 MHz	12	12	130	550	2955	–
NEU	7447610211	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610211 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	110	±5%	7.9 MHz	13	13	78	750	1925	–
NEU	7447650212	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650212 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	120	±5%	7.9 MHz	12	12	110	575	2955	–
NEU	7447610215	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610215 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	150	±5%	7.9 MHz	13	13	90	720	1885	–
NEU	7447650215	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650215 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	150	±5%	7.9 MHz	12	12	130	545	2590	–
NEU	7447650218	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650218 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	180	±5%	7.9 MHz	12	12	160	470	2955	–
NEU	7447610220	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610220 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	200	±5%	7.9 MHz	13	13	105	700	1730	–
NEU	7447650222	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650222 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	220	±5%	7.9 MHz	12	12	220	390	2170	–
NEU	7447610224	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610224 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	240	±5%	7.9 MHz	13	13	180	490	1345	–
NEU	7447610227	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610227 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	270	±5%	7.9 MHz	13	13	165	480	1540	–
NEU	7447650227	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650227 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	270	±5%	7.9 MHz	12	12	260	370	2015	–
NEU	7447610236	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610236 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	360	±5%	7.9 MHz	13	13	185	470	1040	–
NEU	7447650236	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650236 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	360	±5%	7.9 MHz	12	12	375	320	1565	–
NEU	7447610242	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610242 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	420	±5%	7.9 MHz	13	13	255	425	1110	–
NEU	7447650242	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650242 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	420	±5%	7.9 MHz	12	12	460	270	1810	–
	744760247A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760247A (rev23a).a3dcomp \| 722.6 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760247A (rev23a).s2p \| 84.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	470	±5%	25.2 MHz	45	–	500	500	375	744762A/RFI
NEU	7447650247	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650247 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	470	±5%	7.9 MHz	12	12	510	260	1600	–
NEU	7447650253	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650253 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	530	±5%	7.9 MHz	12	12	615	230	1600	–
	744760256A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760256A (rev23a).a3dcomp \| 722.7 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760256A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	560	±5%	25.2 MHz	45	–	550	450	340	744762A/RFI
NEU	7447610256	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610256 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	560	±5%	7.9 MHz	13	13	270	390	915	–
NEU	7447650259	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650259 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	590	±5%	7.9 MHz	12	12	670	220	1370	–
NEU	7447610260	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610260 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	600	±5%	7.9 MHz	13	13	380	330	1000	–
	744760268A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760268A (rev23a).a3dcomp \| 723.2 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760268A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	680	±5%	25.2 MHz	35	–	850	400	188	744762A/RFI
NEU	7447650270	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650270 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	700	±5%	7.9 MHz	11	11	1125	160	1565	–
NEU	7447650277	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP S S-Parameter_7447650277 (rev24a).s2p \| 44.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	770	±5%	7.9 MHz	12	12	1250	155	1240	–
	744760282A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760282A (rev23a).a3dcomp \| 723 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760282A (rev23a).s2p \| 83.8 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	820	±5%	25.2 MHz	35	–	1050	300	215	744762A/RFI
NEU	7447610282	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610282 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	820	±5%	7.9 MHz	13	13	450	300	830	–
	744760310A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760310A (rev23a).a3dcomp \| 723.2 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760310A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	1000	±5%	25.2 MHz	35	–	1050	180	200	744762A/RFI
NEU	7447610310	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610310 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	1000	±5%	7.9 MHz	13	13	700	230	680	–
	744760312A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760312A (rev23a).a3dcomp \| 723.2 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760312A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	1200	±5%	7.96 MHz	15	–	1200	150	200	744762A/RFI
	744762312A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762312A (rev23a).a3dcomp \| 722 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762312A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	1200	±5%	7.96 MHz	20	–	1300	230	280	744762A/RFI
	744760315A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760315A (rev23a).a3dcomp \| 723.1 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760315A (rev23a).s2p \| 84 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	1500	±5%	7.96 MHz	15	–	1450	130	200	744762A/RFI
	744762315A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762315A (rev23a).a3dcomp \| 722.1 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762315A (rev23a).s2p \| 84 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	1500	±5%	7.96 MHz	20	–	1650	220	250	744762A/RFI
NEU	7447610315	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610315 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	1500	±5%	7.9 MHz	13	13	1070	200	605	–
	744760318A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760318A (rev23a).a3dcomp \| 723.2 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760318A (rev23a).s2p \| 84.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	1800	±5%	7.96 MHz	15	–	2000	120	120	744762A/RFI
	744762318A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762318A (rev23a).a3dcomp \| 722 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762318A (rev23a).s2p \| 84 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	1800	±5%	7.96 MHz	20	–	2200	210	200	744762A/RFI
	744760322A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760322A (rev23a).a3dcomp \| 718.9 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760322A (rev23a).s2p \| 88.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	2200	±5%	7.96 MHz	15	–	1750	110	110	744762A/RFI
	744762322A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762322A (rev23a).a3dcomp \| 722.1 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762322A (rev23a).s2p \| 84.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	2200	±5%	7.96 MHz	20	–	2350	200	160	744762A/RFI
NEU	7447610322	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610322 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	2200	±5%	7.9 MHz	13	13	400	350	110	–
	744760327A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760327A (rev23a).a3dcomp \| 719.2 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760327A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	2700	±5%	7.96 MHz	15	–	1750	100	100	744762A/RFI
	744762327A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762327A (rev23a).a3dcomp \| 716 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762327A (rev23a).s2p \| 84 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	2700	±5%	7.96 MHz	20	–	2600	195	130	744762A/RFI
	744760333A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760333A (rev23a).a3dcomp \| 719.1 KB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760333A (rev23a).s2p \| 84 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	3300	±5%	7.96 MHz	15	–	2000	210	70	744762A/RFI
	744762333A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762333A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762333A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	3300	±5%	7.96 MHz	20	–	2850	185	80	744762A/RFI
NEU	7447610333	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610333 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	3300	±5%	7.9 MHz	14	14	950	220	110	–
	744760339A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760339A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760339A (rev23a).s2p \| 88.5 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	3900	±5%	7.96 MHz	15	–	2150	200	60	744762A/RFI
	744762339A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762339A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762339A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	3900	±5%	7.96 MHz	20	–	4000	180	50	744762A/RFI
	744760347A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760347A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760347A (rev23a).s2p \| 84 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	4700	±5%	7.96 MHz	15	–	1900	180	50	–
	744762347A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762347A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762347A (rev23a).s2p \| 84.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	4700	±5%	7.96 MHz	20	–	4300	175	45	744762A/RFI
NEU	7447610347	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610347 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	4700	±5%	7.9 MHz	14	14	1125	200	67	–
	744760356A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760356A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760356A (rev23a).s2p \| 84 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	5600	±5%	7.96 MHz	15	–	2200	160	45	744762A/RFI
	744762356A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762356A (rev23a).a3dcomp \| 1.3 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762356A (rev23a).s2p \| 84.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	5600	±5%	7.96 MHz	20	–	2600	170	42	–
NEU	7447610356	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610356 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	5600	±5%	7.9 MHz	14	14	1055	195	62	–
	744762368A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762368A (rev23a).a3dcomp \| 1.3 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762368A (rev23a).s2p \| 88.6 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	6800	±5%	7.96 MHz	20	–	2800	165	39	–
NEU	7447610368	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610368 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	6800	±5%	7.9 MHz	14	14	1380	170	52	–
	744760382A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760382A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760382A (rev23a).s2p \| 84.2 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	8200	±5%	7.96 MHz	15	–	2400	120	40	744762A/RFI
	744762382A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762382A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762382A (rev23a).s2p \| 84.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	8200	±5%	7.96 MHz	20	–	3050	160	36	–
NEU	7447610382	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610382 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	8200	±5%	7.9 MHz	14	14	1550	150	46	–
	744760410A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760410A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP S S-Parameter_744760410A (rev23a).s2p \| 84.4 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	10000	±5%	2.52 MHz	15	–	3600	80	40	744762A/RFI
	744762410A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762410A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762410A (rev23a).s2p \| 84 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	10000	±5%	2.52 MHz	15	–	3500	150	33	–
NEU	7447610410	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610410 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	10000	±5%	2.5 MHz	14	14	1700	160	40	–
	744762415A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762415A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762415A (rev23a).s2p \| 84.3 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	15000	±5%	2.52 MHz	15	–	4000	130	26	744762A/RFI
NEU	7447610415	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP S S-Parameter_7447610415 (rev24a).s2p \| 44.1 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	15000	±5%	2.5 MHz	13	13	3900	90	30	–
	744762418A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762418A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762418A (rev23a).s2p \| 83.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	18000	±5%	2.52 MHz	15	–	4500	120	24	744762A/RFI
	744762422A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762422A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762422A (rev23a).s2p \| 84.5 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	22000	±5%	2.52 MHz	15	–	5000	110	22	744762A/RFI
	744762427A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762427A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762427A (rev23a).s2p \| 84.6 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	27000	±5%	2.52 MHz	15	–	6000	95	21	744762A/RFI
	744762433A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762433A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762433A (rev23a).s2p \| 84.5 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	33000	±5%	2.52 MHz	15	–	6500	85	20	744762A/RFI
	744762439A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762439A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762439A (rev23a).s2p \| 84.8 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	39000	±5%	2.52 MHz	15	–	8500	60	18	744762A/RFI
	744762447A	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762447A (rev23a).a3dcomp \| 1.4 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CDS Cadence_WE-RFI (rev24a).zip \| 2.8 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP S S-Parameter_744762447A (rev23a).s2p \| 84.9 KB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	47000	±5%	2.52 MHz	15	–	14000	45	17	744762A/RFI

	Artikel Nr.	Datenblatt
NEU	7447650120	SPEC
NEU	7447650130	SPEC
NEU	7447650133	SPEC
NEU	7447650136	SPEC
NEU	7447610139	SPEC
NEU	7447610168	SPEC
NEU	7447650177	SPEC
NEU	7447650210	SPEC
NEU	7447610211	SPEC
NEU	7447650212	SPEC
NEU	7447610215	SPEC
NEU	7447650215	SPEC
NEU	7447650218	SPEC
NEU	7447610220	SPEC
NEU	7447650222	SPEC
NEU	7447610224	SPEC
NEU	7447610227	SPEC
NEU	7447650227	SPEC
NEU	7447610236	SPEC
NEU	7447650236	SPEC
NEU	7447610242	SPEC
NEU	7447650242	SPEC
	744760247A	SPEC
NEU	7447650247	SPEC
NEU	7447650253	SPEC
	744760256A	SPEC
NEU	7447610256	SPEC
NEU	7447650259	SPEC
NEU	7447610260	SPEC
	744760268A	SPEC
NEU	7447650270	SPEC
NEU	7447650277	SPEC
	744760282A	SPEC
NEU	7447610282	SPEC
	744760310A	SPEC
NEU	7447610310	SPEC
	744760312A	SPEC
	744762312A	SPEC
	744760315A	SPEC
	744762315A	SPEC
NEU	7447610315	SPEC
	744760318A	SPEC
	744762318A	SPEC
	744760322A	SPEC
	744762322A	SPEC
NEU	7447610322	SPEC
	744760327A	SPEC
	744762327A	SPEC
	744760333A	SPEC
	744762333A	SPEC
NEU	7447610333	SPEC
	744760339A	SPEC
	744762339A	SPEC
	744760347A	SPEC
	744762347A	SPEC
NEU	7447610347	SPEC
	744760356A	SPEC
	744762356A	SPEC
NEU	7447610356	SPEC
	744762368A	SPEC
NEU	7447610368	SPEC
	744760382A	SPEC
	744762382A	SPEC
NEU	7447610382	SPEC
	744760410A	SPEC
	744762410A	SPEC
NEU	7447610410	SPEC
	744762415A	SPEC
NEU	7447610415	SPEC
	744762418A	SPEC
	744762422A	SPEC
	744762427A	SPEC
	744762433A	SPEC
	744762439A	SPEC
	744762447A	SPEC

Muster

		Artikel Nr.	Datenblatt	Simulation	Downloads	L (nH)	Tol. L	Testbedingung L	Q_min.	Q (%)	R_{DC max.} (mΩ)	I_{R 1} (mA)	f_res (MHz)	Design Kit	Muster

Würth Elektronik bietet mehrere Produktserien mit unterschiedlicher Aufbautechnologie an

HF Induktivitäten Auswahlhilfe

WE-KI Keramik-SMT-Induktivität

Induktivitätswerte von 1 nH bis zu 1800 nH
Hohe Güte Q
Bis zu 12,5 GHz Eigenresonanzfrequenz
Bis zu ± 2% Induktivitätstoleranz
Hohe thermische Stabilität
Design Kits für die verschiedenen Größen erhältlich

WE-KI HC Hochstrom-Keramik-SMT-Induktivität

Induktivitätswerte von 1 nH bis zu 390 nH
Ausgezeichneter Q-Faktor
Hochstrom bis zu 2,3 A
± 2% Induktivitätstoleranz
Hohe thermische Stabilität
Design Kit verfügbar

WE-MK Multilayer-Keramik-SMT-Induktivität

Induktivitätswerte von 1 nH bis zu 470 nH
Extrem kleine Bauform (bis zu 0201)
Bis zu ±2% (oder ±0,1 nH) Induktivitätstoleranz
Robuste Struktur
Polaritätskennzeichnung verfügbar
Design Kits für die verschiedenen Größen erhältlich
Hohe thermische Stabilität

WE-CAIR Luftspulen

Induktivitätswerte von 1.65 nH bis zu 538 nH
Extrem hohe Güte Q
Hochstrom bis zu 4 A
Hohe Eingenresonanzfrequenz
Polaritätskennzeichnung verfügbar
Design Kits für die verschiedenen Größen erhältlich
Hohe thermische Stabilität

WE-TCI SMD-Dünnfilm-Induktivität

Induktivitätswerte von 1 nH bis zu 27 nH
Hohe Eigenresonanzfrequenz
Enge Toleranz von 2% (1% auf Anfrage) oder ± 0,1
Sehr geringe Größe (bis zu 0201)

Hohe Induktivitätswerte von 20 nH bis zu 47 µH verfügbar
Betriebstemperatur: -40 °C bis +85 °C
Größen: 0402 bis 1008
Design Kit verfügbar

Was ist der Gütefaktor Q?

Der Gütefaktor Q ist ein entscheidender Parameter und eines der ersten Kriterien, die jeder HF-Ingenieur berücksichtigen sollte. Der Q-Faktor wird entweder als Mindestwert oder als typischer Wert bei einem bestimmten Frequenzpunkt angegeben. Bei Würth Elektronik wird der Q-Faktor als Mindestwert angegeben, um den Kunden ein zuverlässiges Mindestniveau zu garantieren.

Grundsätzlich ist der Q-Faktor das Verhältnis zwischen dem induktiven Blindwiderstand X_L und den Verlusten R_S und ist ein Indikator dafür, wie ideal eine Induktivität ist. Bei Induktivitäten mit Luft- oder Keramikkernen ist der Widerstand R_S hauptsächlich auf den spezifischen Widerstand des Leiters in der Induktionsvorrichtung zurückzuführen. Ein höherer Q-Faktor bedeutet weniger Verluste in der Komponente.

Eigenresonanzfrequenz

Da die Wicklungsstruktur jeder Drahtspule eine gewisse Kapazität aufweist, stellt die Induktivität einen Parallelschwingkreis dar, der eine entsprechende Eigenresonanzfrequenz (SRF, self resonance frequency) aufweist. Wie bei herkömmlichen Induktivitäten gibt die SRF an, bis zu welcher Frequenz sich das Bauelement wie eine Induktivität verhält.

Genau bei der SRF verhält sich die Induktivität mit ihrer parasitären Kapazität wie ein Resonanzkreis mit einer nahezu unendlich hohen Impedanz, nur Schaltungsverluste begrenzen den hohen Wert der Impedanz. Jenseits der SRF verhält sich das Bauelement wie ein Kondensator.

Bei EMV-Filterapplikationen, in denen Induktivitäten verwendet werden, erfolgt die beste Signaldämpfung kurz unterhalb der SRF, wo die Impedanz sehr hoch ist und somit die Dämpfung ihr Maximum erreicht.

Bei Signal-Filter- oder Impedanzanpassungs-Anwendungen ist es wichtiger, eine konstante Induktivität im relevanten Frequenzbereich zu haben, was bedeutet, dass die SRF der Induktivität weit oberhalb der Betriebsfrequenz der Schaltung liegen sollte.

Nennstrom bei Hochfrequenzanwendungen

Der Nennstrom wird als maximaler Gleichstrom (A oder mA) angegeben, der einen bestimmten Temperaturanstieg verursacht (z.B. ΔT = 40 K). Der Temperaturanstieg plus die Umgebungstemperatur darf die maximale Betriebstemperatur nicht überschreiten. Für Hochstromanwendungen wählen Sie bitte die spezifischen Luftspulen: WE-KI HC, WE-ACHC und WE-CAIR.

HF-Induktivitäten und Antennenanpassung

Wie die Antennenanpassung funktioniert

Mit Hilfe des Smith-Diagramms kann die komplexe Impedanz des Antennenspeisepunkts, bestehend aus Widerstands- und Blindwerten, grafisch dargestellt werden. Bei einer angepassten Antenne liegt die Impedanz bei der Betriebsfrequenz nahe der Mitte des Smith-Diagramms und damit nahe der Impedanz von 50 Ω. Dies kann durch den Einsatz von HF-Induktivitäten und HF-Kondensatoren erreicht werden. Ein pi-Anpassungsnetzwerk ist für diesen Zweck besonders nützlich, da es flexibel für die Antennenanpassung von fast jeder anderen Impedanz verwendet werden kann. In der Praxis funktioniert die Antennenanpassung in mehreren Schritten.

Zusätzlich zu den WE-MCA Antennen bieten wir unseren Kunden einen entwicklungsbegleitenden Antennenservice an. Wir unterstützen von der Antennenauswahl über die Antennenplatzierung bis hin zur Antennenanpassung.

Webseite: www.we-online.com/antenna-matching

E-Mail: antenna.matching@we-online.com

Wir bieten auch ein Antennenanpassungs-Design-Kit an, das alle Komponenten enthält, die für Ihre Antennenanpassung benötigt werden. Dieses Design-Kit mit der Bestellnummer 748001 enthält Chip-Antennen WE-MCA, keramische Multilayer-Induktivitäten WE-MK in der Größe 0402, Hochfrequenz-Chipkondensatoren WCAP-CSRF in der Größe 0402 und HF-Koaxialkabel WR-CXARY für Frequenzen bis zu 18 GHz.
