LTSpice-Dateien

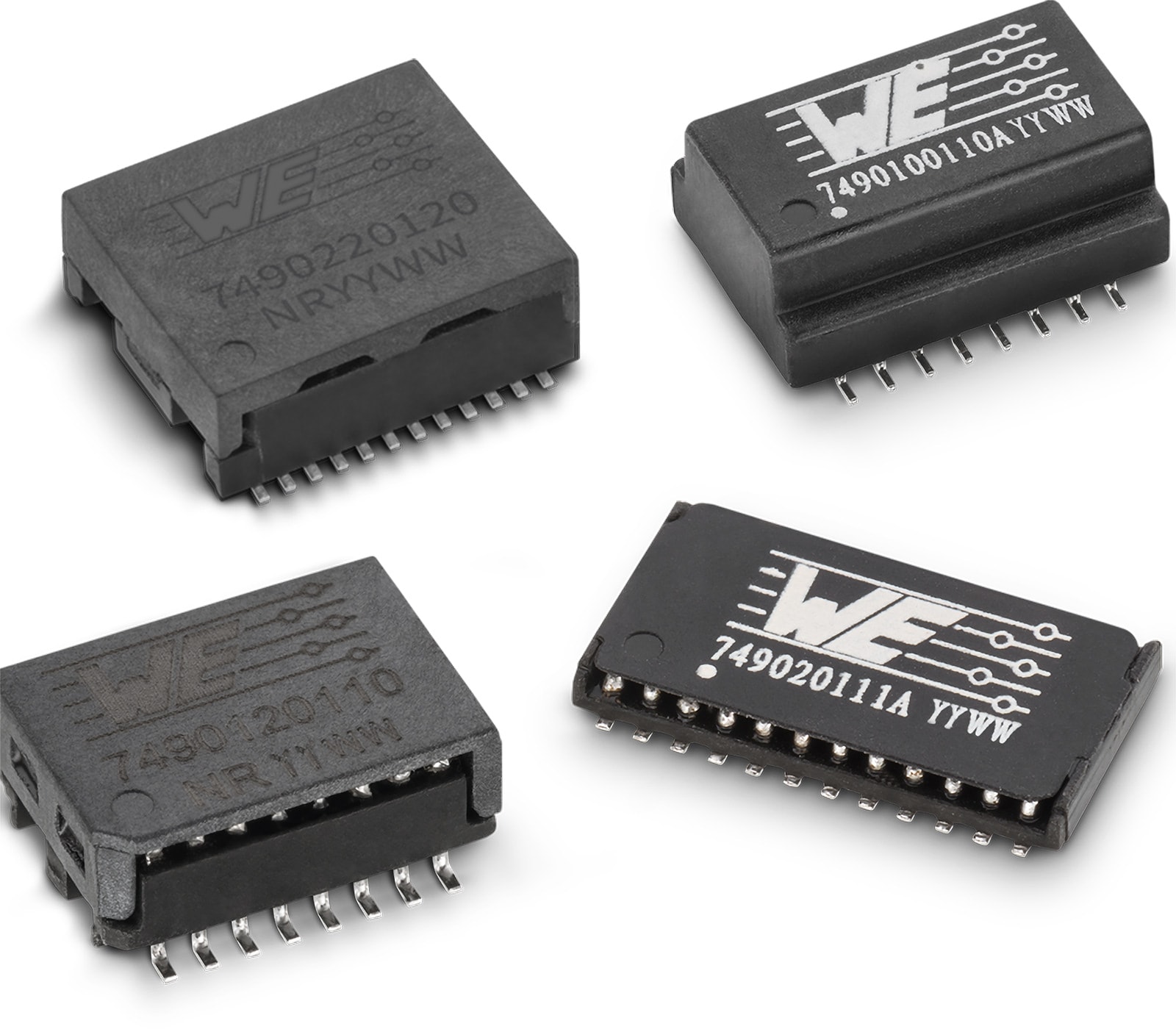

Merkmale
- Power over Ethernet bis 150 Watt und Geschwindigkeiten bis 1 Gbit/s
- Erhältlich in SMT
- Konform mit den jeweiligen Standards: IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at und kommendem IEEE 802.3bt
Referenzdesigns
Anwendung
- Geeignet für Industrietemperaturen von –40 °C bis +125 °C
- Kompatibel zu gängigen Industrial Ethernet Systemen wie z.B. EtherCAT oder Profinet
- Einsetzbar für Ethernet-IC’s, wie z.B. Microchip, Texas Instruments, Broadcom, Linear Technology
- Hubs, Routers, Switches, IP Kameras, IoT Anwendungen
Artikeldaten
| Artikel Nr. | Datenblatt | Simulation | Downloads | Datenrate | Ports | PoE | Improved CMRR | Betriebstemperatur | VT (V (RMS)) | Montageart | L (µH) | Design Kit | Muster | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 749080010 | SPEC | 6 Dateien | 2.5/5G Base-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 200 | – | ||
| 749082010 | SPEC | 4 Dateien | 2.5/5G Base-T | 1 | 4PPoE (bis zu 1500 mA) | Nein | -40 °C up to +85 °C | 1500 | SMT | 120 | – | ||
 | 7490100110A | SPEC | 8 Dateien | 10/100BASE-TX | 1 | non-PoE | Nein | 0 °C up to +70 °C | 1500 | SMT | 350 | – | ||
| 7490100111A | SPEC | 8 Dateien | 10/100BASE-TX | 1 | non-PoE | Nein | -40 °C up to +105 °C | 1500 | SMT | 350 | 749010 | ||
| 749013011A | SPEC | 8 Dateien | 10/100BASE-TX | 1 | PoE (bis zu 350 mA) | Nein | -40 °C up to +105 °C | 1500 | SMT | 350 | – | ||
| 7490100161A | SPEC | 8 Dateien | 10/100BASE-TX | 1 | non-PoE | Nein | -40 °C up to +125 °C | 1500 | SMT | 350 | 749010 | ||
 | 7490120110 | SPEC | 8 Dateien | 10/100BASE-T | 1 | PoE+ (bis zu 720 mA) | Nein | -40 °C up to +85 °C | 1500 | SMT | 120 | 749010 749615 | ||
 | 749010012A | SPEC | 8 Dateien | 10/100BASE-TX | 1 | non-PoE | Nein | 0 °C up to +70 °C | 1500 | SMT | 350 | – | ||
| 7490140122B | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 10/100BASE-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 4500 | SMT | 350 | – | ||
| 7490140123B | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 10/100BASE-T | 1 | PoE (bis zu 350 mA) | Nein | -40 °C up to +85 °C | 4500 | SMT | 350 | – | ||
| 749024015C | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 7 Dateien | 10/100/1000BASE-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
| 7490140117C | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 10/100 Base-T | 1 | kein-PoE | Nein | -40 °C up to +105 °C | 2500 | SMT | 350 | – | ||
| 7490140142 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 10/100BASE-T | 1 | PoE (bis zu 350 mA) | Nein | -40 °C up to +85 °C | 4000 | SMT | 350 | – | ||
| 7490140125 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 10/100BASE-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
| 7490140124 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 10/100BASE-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
| 7490140141 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 10/100BASE-T | 1 | PoE (bis zu 350 mA) | Nein | -40 °C up to +85 °C | 4000 | SMT | 350 | – | ||
| 7490140123 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 10/100BASE-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
| 7490140140 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 10/100BASE-T | 1 | PoE (bis zu 350 mA) | Nein | -40 °C up to +85 °C | 4000 | SMT | 350 | – | ||
| 749023113C | SPEC | 6 Dateien | 10/100/1000 Base-T | 1 | PoE (bis zu 350 mA) | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
| 749020112B | SPEC | 6 Dateien | 10/100/1000BASE-T | 1 | kein-PoE | Nein | -40 °C up to +105 °C | 1500 | SMT | 350 | – | ||
| 749020010A | SPEC | 8 Dateien | 1000 Base-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | 749010 | ||
 | 749020011A | SPEC | 8 Dateien | 1000 Base-T | 1 | kein-PoE | Ja | -40 °C up to +85 °C | 1500 | SMT | 350 | 749010 | ||
 | 749020111A | SPEC | 8 Dateien | 1000 Base-T | 1 | kein-PoE | Nein | 0 °C up to +70 °C | 1500 | SMT | 350 | 749615 | ||
 | 749023010A | SPEC | 8 Dateien | 1000 Base-T | 1 | PoE (bis zu 350 mA) | Nein | 0 °C up to +70 °C | 1500 | SMT | 350 | 749615 | ||
 | 7490220120 | SPEC | 8 Dateien | 1000 Base-T | 1 | 4PPoE (bis zu 350 mA) | Nein | -40 °C up to +105 °C | 1500 | SMT | 350 | – | ||
| 7490220121 | SPEC | 8 Dateien | 1000 Base-T | 1 | 4PPoE (bis zu 600 mA) | Nein | -40 °C up to +105 °C | 1500 | SMT | 350 | – | ||
| 7490220122 | SPEC | 8 Dateien | 1000 Base-T | 1 | 4PPoE (bis zu 1000 mA) | Nein | -40 °C up to +105 °C | 1500 | SMT | 350 | – | ||
| 7490220123 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 1000 Base-T | 1 | 4PPoE (bis zu 1500 mA) | Nein | -40 °C up to +105 °C | 1500 | SMT | 180 | – | ||
| 749020100A | SPEC | 8 Dateien | 1000 Base-T | 0.5 | kein-PoE | Nein | -40 °C up to +105 °C | 1500 | SMT | 350 | – | ||
| 749020022A | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 1000 Base-T | 2 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
 | 7490220115 | SPEC | 8 Dateien | 1000 Base-T | 1 | 4PPoE (bis zu 800 mA) | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
| 7490240120 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 1000 Base-T | 1 | 4PPoE (bis zu 350 mA) | Nein | -40 °C up to +105 °C | 4000 | SMT | 350 | – | ||
| 749020023A | SPEC | 8 Dateien | 1000BASE-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
| 7490240121 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 1000 Base-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 1500 | SMT | 350 | – | ||
| 7490240141 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 1000 Base-T | 1 | 4PPoE (bis zu 350 mA) | Nein | -40 °C up to +85 °C | 4000 | SMT | 350 | – | ||
| 7490240140 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 6 Dateien | 1000 Base-T | 1 | 4PPoE (bis zu 350 mA) | Nein | -40 °C up to +85 °C | 4000 | SMT | 350 | – | ||
| 7490240142 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 8 Dateien | 1000 Base-T | 1 | kein-PoE | Nein | -40 °C up to +85 °C | 4000 | SMT | 350 | – |
| Artikel Nr. | Datenblatt | Simulation | |
|---|---|---|---|
| 749080010 | SPEC | |
| 749082010 | SPEC | |
| 7490100110A | SPEC | |
| 7490100111A | SPEC | |
| 749013011A | SPEC | |
| 7490100161A | SPEC | |
| 7490120110 | SPEC | |
| 749010012A | SPEC | |
| 7490140122B | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490140123B | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 749024015C | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490140117C | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490140142 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490140125 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490140124 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490140141 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490140123 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490140140 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 749023113C | SPEC | |
| 749020112B | SPEC | |
| 749020010A | SPEC | |
| 749020011A | SPEC | |
| 749020111A | SPEC | |
| 749023010A | SPEC | |
| 7490220120 | SPEC | |
| 7490220121 | SPEC | |
| 7490220122 | SPEC | |
| 7490220123 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 749020100A | SPEC | |
| 749020022A | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490220115 | SPEC | |
| 7490240120 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 749020023A | SPEC | |
| 7490240121 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490240141 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490240140 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 7490240142 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. |
| Muster |
|---|
| Artikel Nr. | Datenblatt | Simulation | Downloads | Datenrate | Ports | PoE | Improved CMRR | Betriebstemperatur | VT (V (RMS)) | Montageart | L (µH) | Design Kit | Muster |
|---|
