WE-PMI Power-Multilayer-Induktivität

Geschirmt

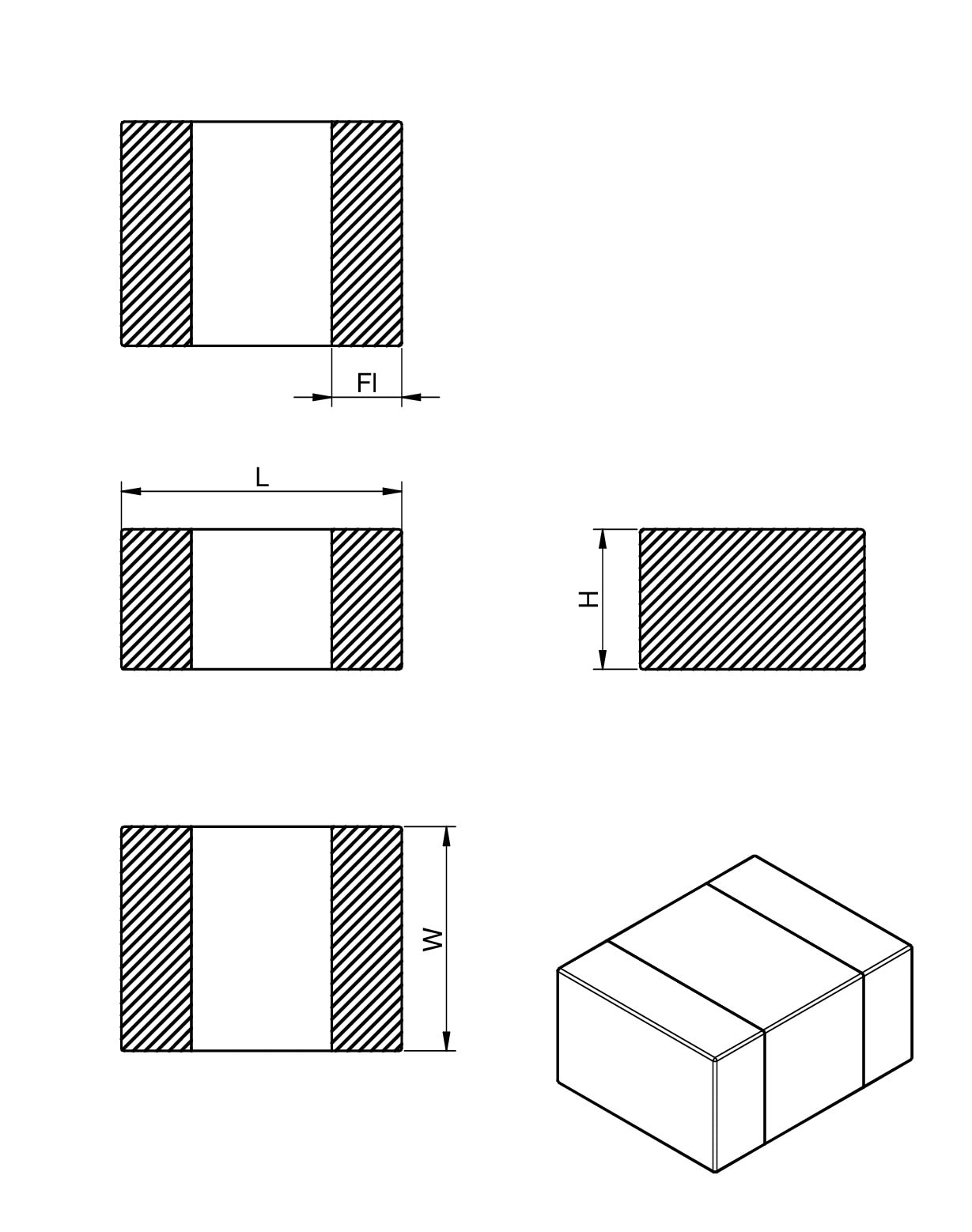

Bauform MaßeL
(mm)
W
(mm)
Fl
(mm)
0603 1.6 0.8 0.3
0805 2 - 0.5
0806 2 1.6 0.5
1008 2.5 2 0.6

Merkmale

  • Kompakte Multilayer Bauform
  • Hohe Strombelastbarkeit bis 3.8 A Nennstrom
  • Magnetisch geschirmte Konstruktion: Kein Übersprechen
  • Betriebstemperatur: –40 °C bis +125 °C
  • in 4 Baugrößen und 3 Typen verfügbar (Low Profile, Low RDC & High Saturation Current)

Anwendung

  • DC/DC Schaltregler speziell bei hohen Schaltfrequenzen > 1MHz
  • Elektronische Geräte mit sehr geringer Bauhöhe
  • Tragbare Geräte wie Smart Phones, Tablets, Notebooks und Digitalkameras

Artikeldaten

Alle
0603
0805
0806
1008
Artikel Nr. Daten­blatt Simu­lation DownloadsL
(µH)
IR 1
(mA)
IR 2
(mA)
ISAT
(mA)
RDC
(mΩ)
fres
(MHz)
TypH
(mm)
W
(mm)
Muster
74479762122SPEC
8 Dateien 0.22 900 1200 1300 120 250 Low Profile 0.5 0.8
74479876124CSPEC
8 Dateien 0.24 2200 3200 3700 26 160 Low RDC & High Saturation Current 1 1.6
74479887124CSPEC
8 Dateien 0.24 2800 3800 5000 24 120 Low RDC & High Saturation Current 1 2
74479762133SPEC
8 Dateien 0.33 800 1100 1200 160 200 Low Profile 0.5 0.8
74479773133SPEC
8 Dateien 0.33 1000 1400 1200 100 200 Low Profile 0.5 1.25
74479763147ASPEC
8 Dateien 0.47 1100 1500 1500 90 190 Low RDC 0.8 0.8
74479773147SPEC
8 Dateien 0.47 1000 1400 1200 100 150 Low Profile 0.5 1.25
74479774147SPEC
8 Dateien 0.47 1000 1300 700 120 130 Low Profile 0.5 1.25
74479775147ASPEC
8 Dateien 0.47 1100 1400 1000 100 130 Low RDC 1 1.2
74479787147BSPEC
8 Dateien 0.47 2000 2700 950 40 105 Low RDC 0.8 2
74479887147CSPEC
8 Dateien 0.47 2000 2800 3100 40 90 Low RDC & High Saturation Current 1 2
74479773154SPEC
8 Dateien 0.54 900 1300 1000 120 120 Low Profile 0.5 1.25
74479762168SPEC
8 Dateien 0.68 700 1000 700 220 150 Low Profile 0.5 0.8
74479763168SPEC
8 Dateien 0.68 750 1000 950 180 190 Low RDC 0.8 0.8
74479763210ASPEC
8 Dateien 1 700 900 650 200 120 Low RDC 0.8 0.8
74479773210SPEC
8 Dateien 1 800 1200 800 180 90 Low Profile 0.5 1.25
74479774210SPEC
8 Dateien 1 800 1100 500 190 100 Low Profile 0.5 1.25
74479775210ASPEC
8 Dateien 1 900 1300 950 110 90 Low RDC 1 1.2
74479787210ASPEC
5 Dateien 1 1300 1700 1000 71.5 90 Low RDC 1 2
74479787210BSPEC
8 Dateien 1 1450 1950 1150 60 75 Low RDC 0.8 2
74479889210SPEC
8 Dateien 1 1400 2000 2000 85 80 High Saturation Current 1.2 2
74479875210CSPEC
8 Dateien 1 1200 1600 1400 115 80 Low RDC & High Saturation Current 1 1.25
74479887210CSPEC
8 Dateien 1 1700 2500 1900 55 60 Low RDC & High Saturation Current 1 2
74479763215SPEC
8 Dateien 1.5 600 850 500 230 100 Low RDC 0.8 0.8
74479774215SPEC
8 Dateien 1.5 600 800 300 260 70 Low Profile 0.5 1.25
74479775215SPEC
8 Dateien 1.5 800 1100 800 160 70 Low RDC 1 1.2
74479776215SPEC
8 Dateien 1.5 900 1300 800 110 60 Low RDC 1 1.6
74479787215ASPEC
8 Dateien 1.5 1400 1900 1100 70 65 Low RDC 0.8 2
74479876215CSPEC
8 Dateien 1.5 1100 1500 1500 115 50 Low RDC & High Saturation Current 1 1.6
74479763222SPEC
8 Dateien 2.2 550 800 280 300 80 Low RDC 0.9 0.8
74479774222SPEC
8 Dateien 2.2 500 700 250 340 40 Low Profile 0.5 1.25
74479775222ASPEC
8 Dateien 2.2 700 1000 700 200 50 Low RDC 1 1.2
74479776222ASPEC
8 Dateien 2.2 900 1300 560 110 50 Low RDC 1 1.6
74479787222ASPEC
8 Dateien 2.2 1300 1800 700 85 55 Low RDC 0.8 2
74479888222SPEC
8 Dateien 2.2 800 1200 1400 200 50 High Saturation Current 1 2
74479887222ASPEC
6 Dateien 2.2 1050 1350 825 140 65 High Saturation Current 0.8 2
74479889222SPEC
8 Dateien 2.2 900 1300 1700 250 50 High Saturation Current 1.2 2
74479875222CSPEC
8 Dateien 2.2 1000 1400 600 140 45 Low RDC & High Saturation Current 1 1.25
74479876222CSPEC
8 Dateien 2.2 900 1300 1100 210 30 Low RDC & High Saturation Current 1 1.6
74479887222CSPEC
8 Dateien 2.2 1200 1600 1500 110 40 Low RDC & High Saturation Current 1 2
74479775233SPEC
8 Dateien 3.3 700 1000 280 200 30 Low RDC 1 1.2
74479776233ASPEC
8 Dateien 3.3 950 1250 330 120 40 Low RDC 1 1.6
74479787233ASPEC
8 Dateien 3.3 1100 1600 400 100 35 Low RDC 0.8 2
74479888233SPEC
8 Dateien 3.3 750 1100 1100 250 45 High Saturation Current 1 2
74479887233ASPEC
6 Dateien 3.3 850 1150 600 180 40 High Saturation Current 0.8 2
74479889233SPEC
8 Dateien 3.3 900 1300 1300 250 50 High Saturation Current 1.2 2
74479775247SPEC
8 Dateien 4.7 600 850 250 250 30 Low RDC 1 1.2
74479776247ASPEC
8 Dateien 4.7 900 1200 200 140 30 Low RDC 1 1.6
74479787247ASPEC
8 Dateien 4.7 1000 1500 270 110 25 Low RDC 0.8 2
74479888247SPEC
8 Dateien 4.7 700 1000 700 380 35 High Saturation Current 1 2
74479887247ASPEC
6 Dateien 4.7 700 1000 400 230 35 High Saturation Current 0.8 2
74479889247SPEC
8 Dateien 4.7 650 900 900 400 35 High Saturation Current 1.2 2
74479777268SPEC
8 Dateien 6.8 600 900 200 300 40 Low RDC 1.25 1.2
74479778268SPEC
8 Dateien 6.8 800 1200 200 170 40 Low RDC 1.1 1.6
74479888268SPEC
8 Dateien 6.8 650 900 300 450 30 High Saturation Current 1 2
74479887268ASPEC
6 Dateien 6.8 650 950 300 250 30 High Saturation Current 0.8 2
74479889268SPEC
8 Dateien 6.8 600 800 700 500 25 High Saturation Current 1.2 2
74479777310SPEC
8 Dateien 10 450 650 125 500 25 Low RDC 1.25 1.2
74479777310ASPEC
8 Dateien 10 600 900 120 300 35 Low RDC 1.25 1.2
74479778310SPEC
8 Dateien 10 700 1000 150 250 32 Low RDC 1.1 1.6
74479888310SPEC
8 Dateien 10 600 800 250 500 25 High Saturation Current 1 2
74479887310ASPEC
6 Dateien 10 600 850 125 300 20 High Saturation Current 0.8 2
74479889310SPEC
8 Dateien 10 600 800 500 500 20 High Saturation Current 1.2 2
