WE-PD HV SMT Speicherdrossel (High Voltage) | Passive Bauelemente

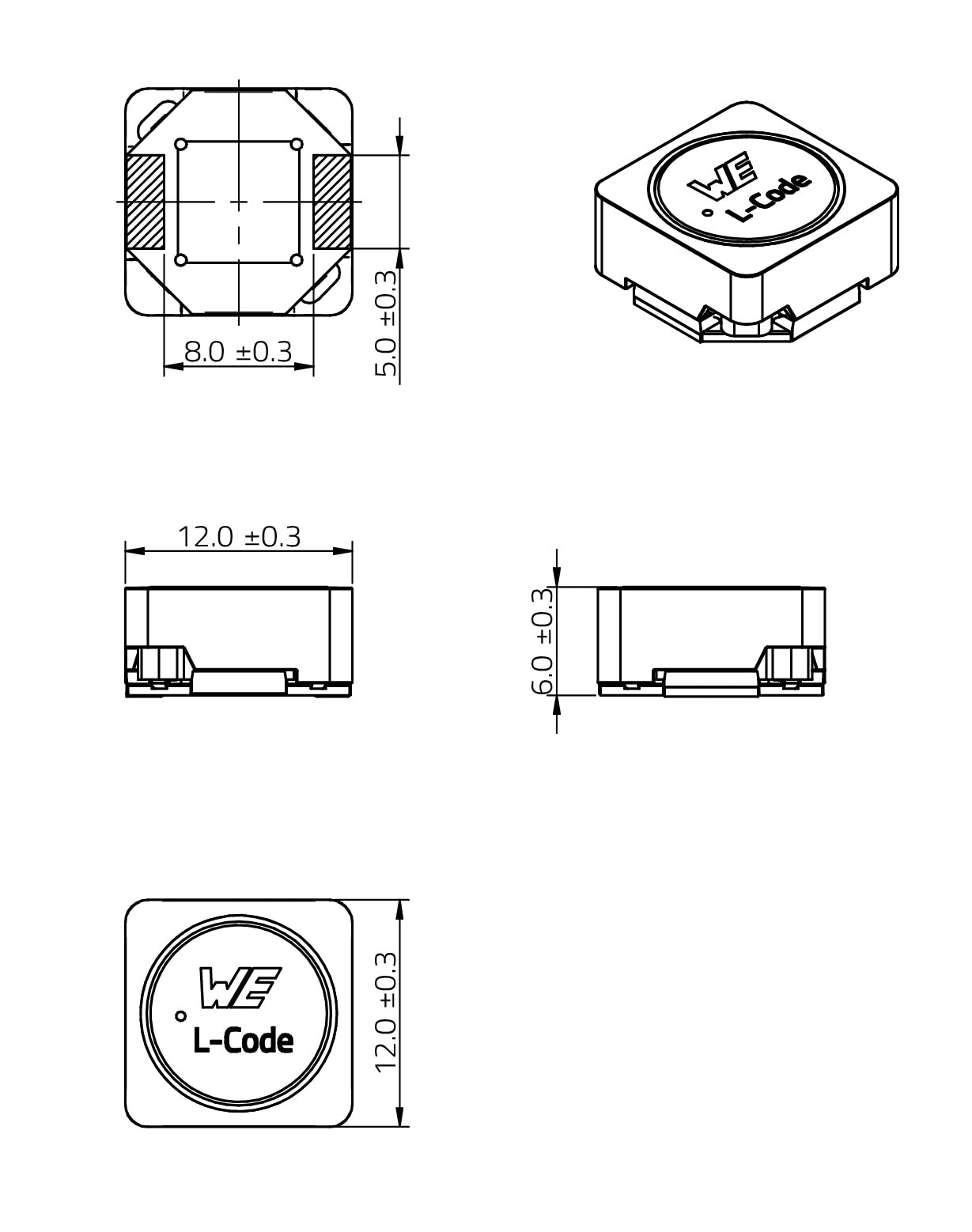

	Bauform	L (mm)	W (mm)	H (mm)	Montageart
	7332	7.3	3.2	1.5	SMT
ERW.	7345	7.3	-	-	SMT
	1060	10	-	-	SMT
	1210	12	-	-	SMT

LTSpice-Dateien

LT
LTSpice_WE-PD-HV (rev22a).zip
|
2.3 KB

Merkmale

Geschirmte Bauform für optimalen Wicklungsschutz
Betriebstemperatur: -40°C - 125°C
Magnetisch geschirmt
Entwickelt für 400VDC Anwendungen

Anwendung

potentialgebundene Buck / Boost converter wie z.B. von Power Integrations LinkSwitch-TN
Konstantstromansteuerung für LED Applikationen
Zählwerterfassungssysteme
EMV Filter für Spannungsversorgungen

Application Notes

ANP021 Sicheres, zuverlässiges Design Nichtisolierter Offline-Wandler mit 400 VDC Hochvolt Speicherdrosseln
PDF

Artikeldaten

Alle

7332

7345

1060

1210

	Artikel Nr.	Datenblatt	Simulation	Downloads	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	f_res (MHz)	Design Kit
	7687779470	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	47	1	1.1	280	11.3	–
	7687714470	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	47	1.7	2.3	156	10.2	–
	7687714221	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	220	0.95	1.15	680	3.9	–
	7687709221	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	220	1.3	2	350	2.2	–
	7687779221	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	220	0.56	0.5	1300	4.9	–
	7687714471	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	470	0.6	0.8	1450	2.7	768771
	7687709471	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	470	0.97	1.4	800	1.9	768771
NEU	7687779471	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	470	0.35	0.37	3200	–	768771
	7687789471	SPEC	–	4 Dateien EDA-Modelle: Bauteile ZIP ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 4 Dateien als ZIP herunterladen ZIP	470	0.25	0.35	3500	4.9	768771
	7687779561	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	560	0.33	0.35	3600	2.9	–
	7687714681	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	680	0.55	0.61	2250	2	768771
	7687709681	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	680	0.8	1.2	1150	1.5	768771
	7687779681	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	680	0.3	0.3	4000	2.8	768771
	7687789681	SPEC	–	4 Dateien EDA-Modelle: Bauteile ZIP ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 4 Dateien als ZIP herunterladen ZIP	680	0.22	0.26	5200	3.5	768771
	7687709821	SPEC	–	2 Dateien EDA-Modelle: Bauteile ZIP ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	820	0.76	1.1	1250	1.4	–
	7687789821	SPEC	–	4 Dateien EDA-Modelle: Bauteile ZIP ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 4 Dateien als ZIP herunterladen ZIP	820	0.18	0.23	8200	3.3	–
	7687714102	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	1000	0.4	0.55	3200	1.7	768771
	7687709102	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	1000	0.72	0.9	1400	1.2	768771
	7687779102	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	1000	0.24	0.25	6000	2.3	768771
	7687789102	SPEC	–	4 Dateien EDA-Modelle: Bauteile ZIP ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 4 Dateien als ZIP herunterladen ZIP	1000	0.17	0.2	9000	2.5	768771
	7687714152	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	1500	0.32	0.46	4600	1.4	768771
	7687709152	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	1500	0.52	0.8	2200	0.9	768771
	7687714222	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	2200	0.26	0.37	6500	1.2	768771
	7687709222	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	2200	0.43	0.65	3700	0.8	768771
	7687709332	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	3300	0.37	0.52	5200	0.6	768771
	7687709472	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	4700	0.3	0.48	7800	0.5	768771
	7687709682	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev22d).IntLib \| 868.5 KB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CDS Cadence_WE-PD HV (rev22a).zip \| 2.6 MB EAG Eagle_WE-PD HV (rev20a).lbr \| 48.7 KB CAD-Dateien ZIP IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD_HV (rev22a).zip \| 6.5 KB SCS Spectre_WE-PD_HV (rev23a).mod \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	6800	0.28	0.38	9600	0.45	–

	Artikel Nr.	Datenblatt	Simulation
	7687779470	SPEC
	7687714470	SPEC
	7687714221	SPEC
	7687709221	SPEC
	7687779221	SPEC
	7687714471	SPEC
	7687709471	SPEC
NEU	7687779471	SPEC
	7687789471	SPEC	–
	7687779561	SPEC
	7687714681	SPEC
	7687709681	SPEC
	7687779681	SPEC
	7687789681	SPEC	–
	7687709821	SPEC	–
	7687789821	SPEC	–
	7687714102	SPEC
	7687709102	SPEC
	7687779102	SPEC
	7687789102	SPEC	–
	7687714152	SPEC
	7687709152	SPEC
	7687714222	SPEC
	7687709222	SPEC
	7687709332	SPEC
	7687709472	SPEC
	7687709682	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	f_res (MHz)	Design Kit	Muster

REDEXPERT loss simulation

Find the best inductor!

REDEXPERT has the world’s most accurate AC loss model, which even includes the DC-bias current. With dedicated DC-DC topologies or the generic loss simulator, you can accurately determine the AC and DC losses for your converter. The model includes the core material, shape and winding structure of the inductor. REDEXPERT recommends suitable inductors and allows you to add more filters to find the best inductor for your application.

Mehr erfahren

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Single Inductor High Voltage WE-PD HV, WE-PD2 HV, WE-TI HV

Bemerkungen

Die Umgebungstemperatur beim Betrieb der Speicherdrosseln der Serie WE-PD HV bei voller Nennstrombelastung darf standardmäßig von –40 °C bis zu +85 °C betragen.
Bei höheren Umgebungstemperaturen muss die Eigenerwärmung des Bauteils beachtet werden, um die zulässige Lötstellentemperatur nicht zu überschreiten, bzw. die Isolation des Drahtes zu beschädigen.
Der verwendete Draht weist eine Temperaturbeständigkeit bis zu +180 °C auf.
Der Ferritkern selbst ist über einen viel größeren Temperaturbereich (ca. –50 °C bis +250 °C (Curietemperatur)) einsetzbar.
Allerdings können hier aufgrund der temperaturabhängigen Permeabilität die Toleranzgrenzen der Induktivität verlassen werden.
