WE-PD HV SMT Speicherdrossel (High Voltage)

Bauform	L (mm)	W (mm)	H (mm)	Montageart

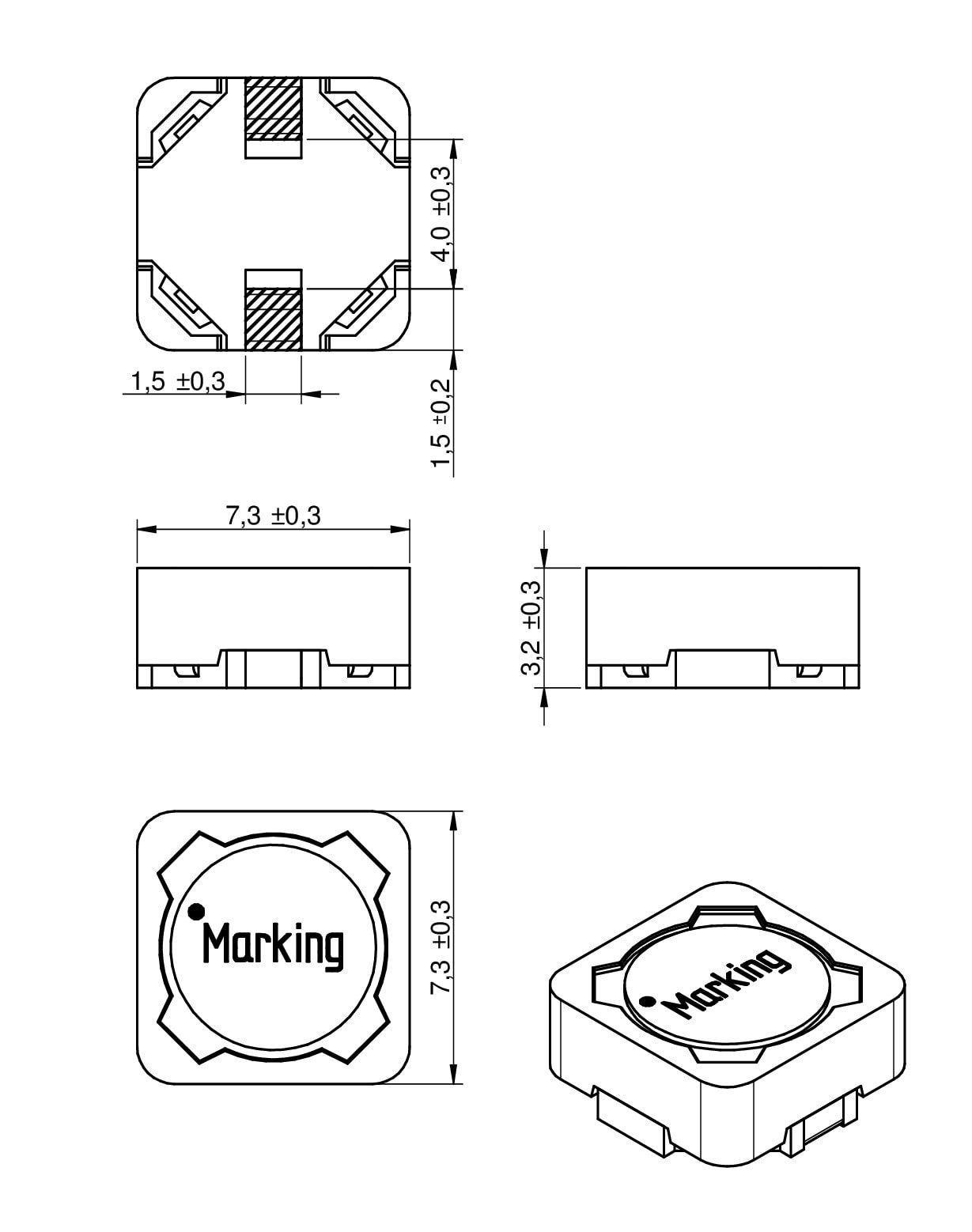

7332	7.3	7.3	3.2	SMT

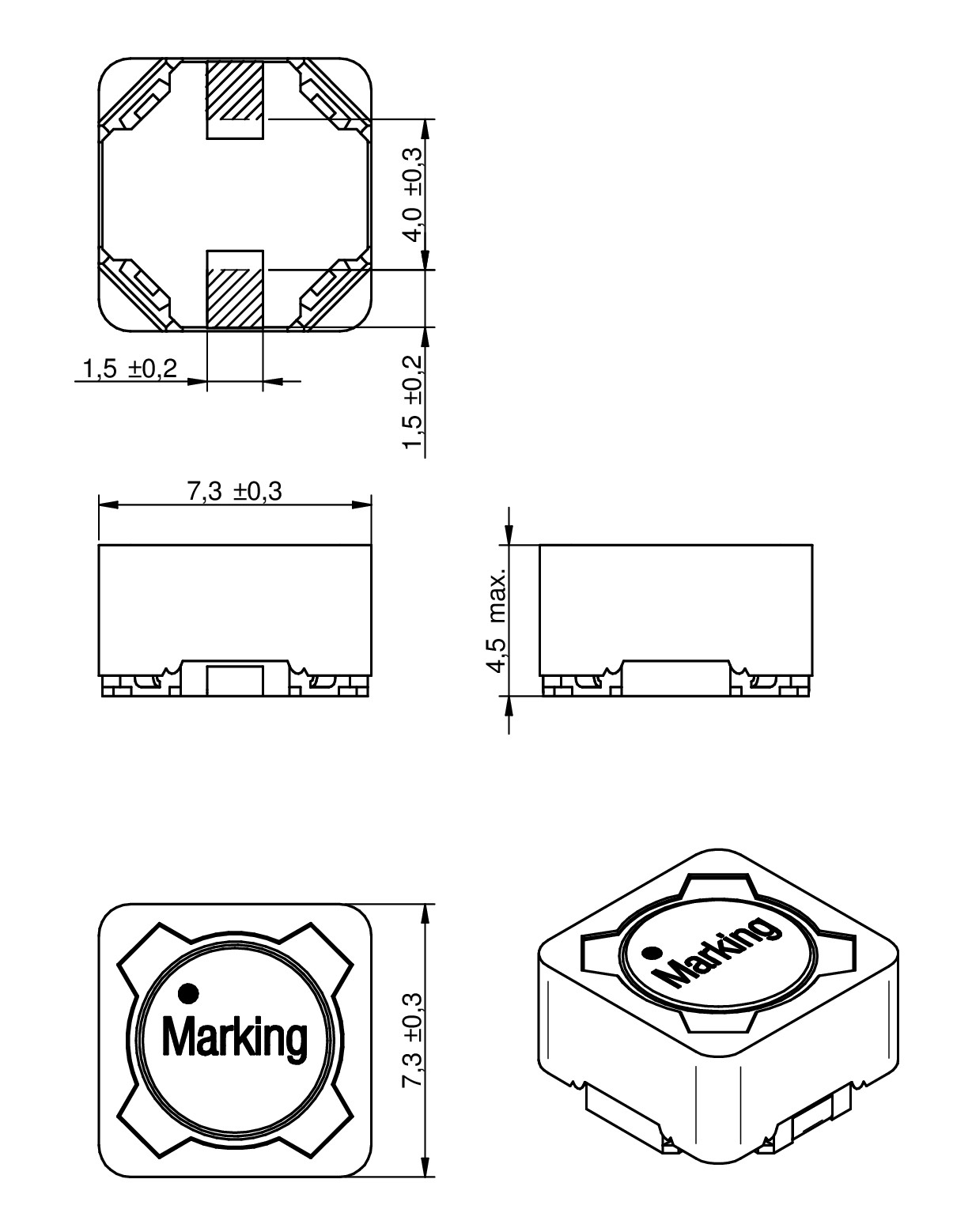

7345	7.3	7.3	4.5	SMT

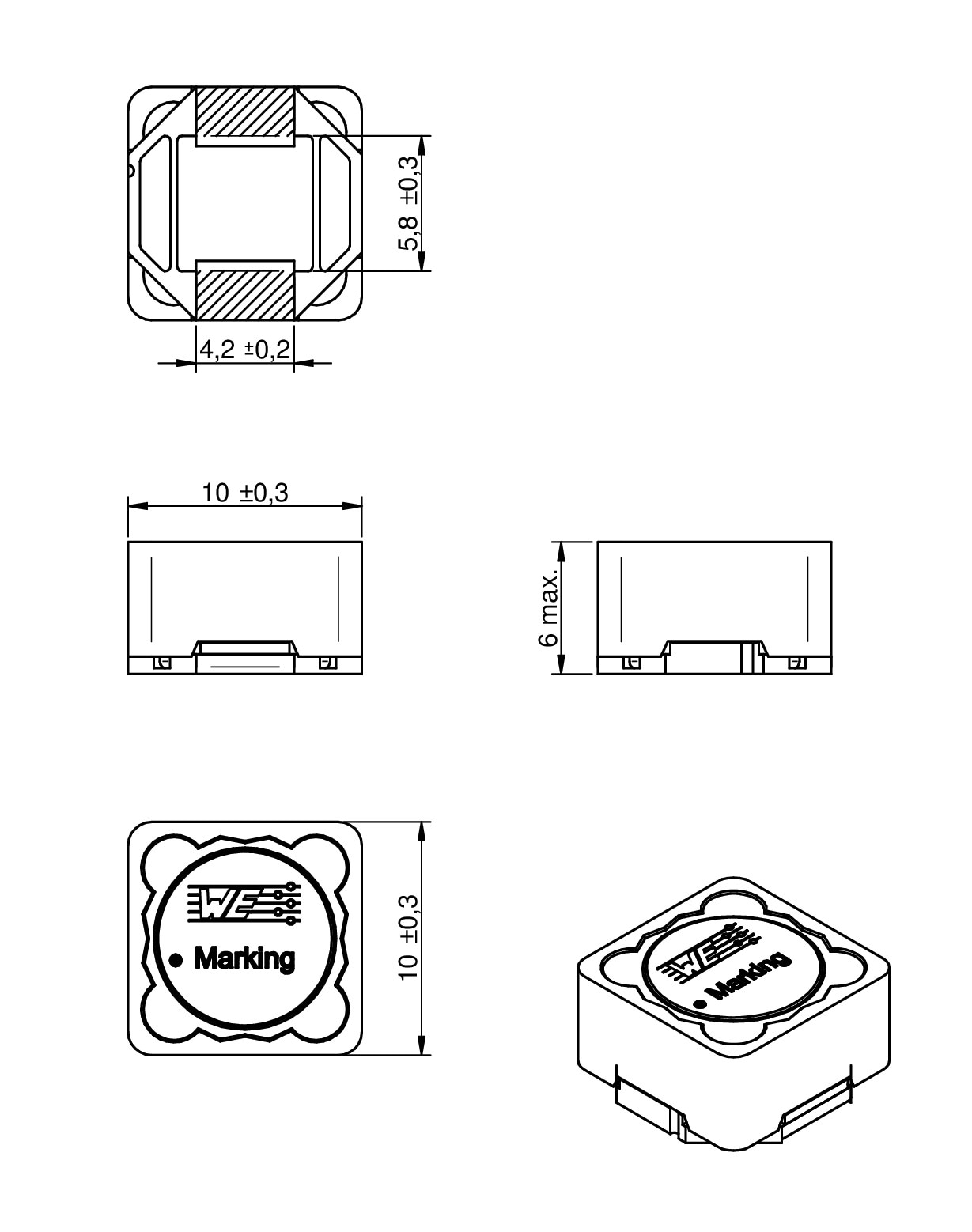

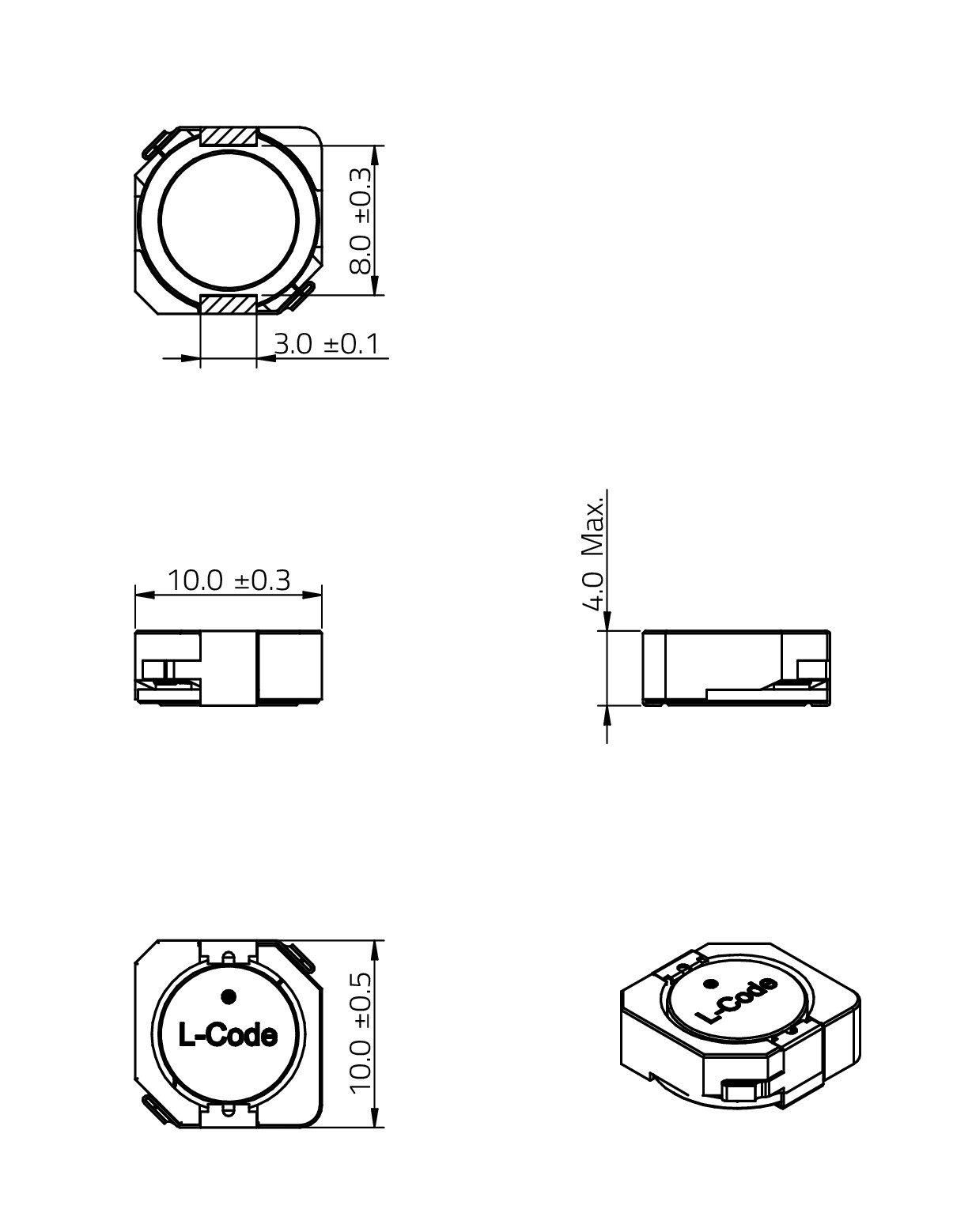

1060	10	10	6	SMT

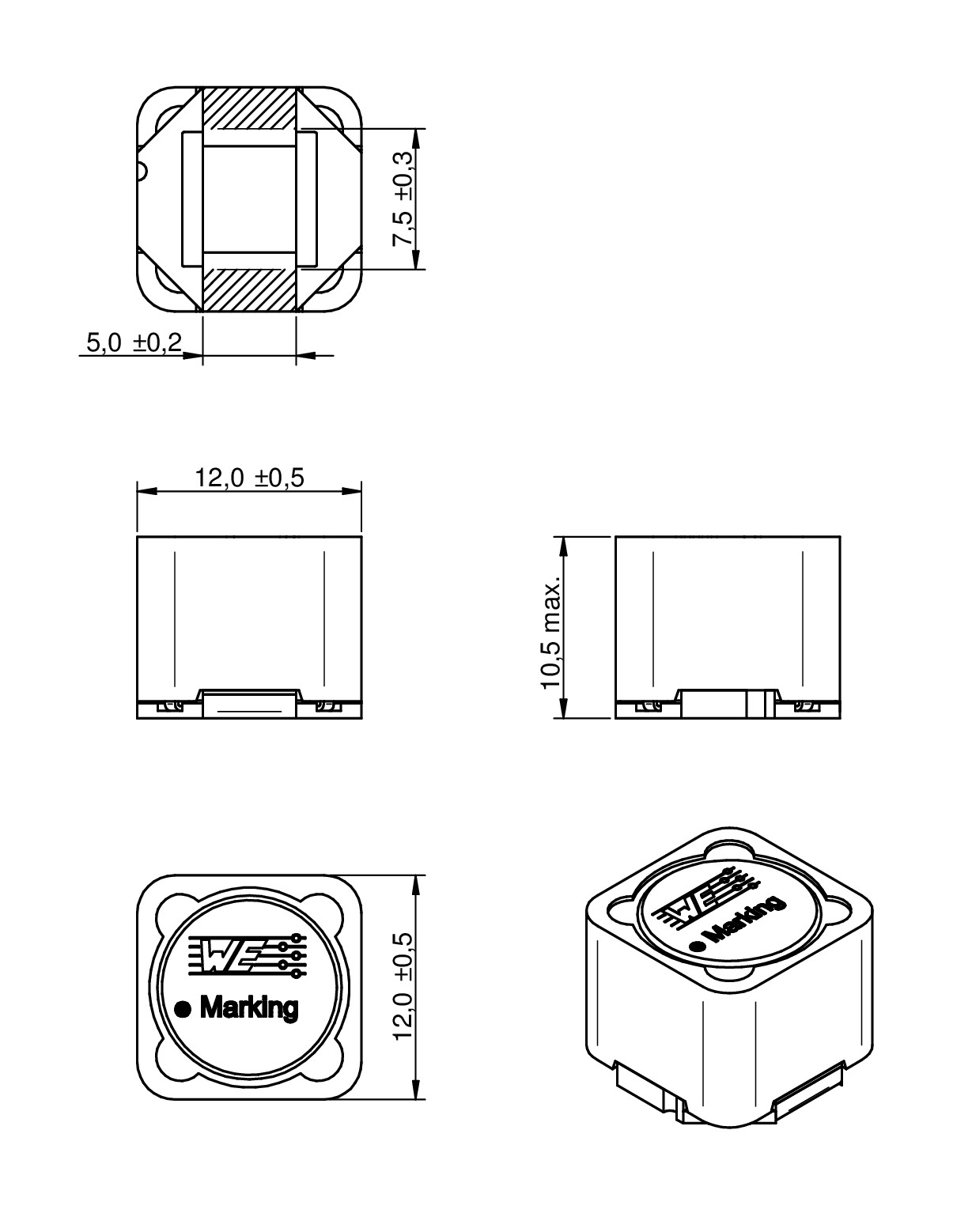

1210	12	12	10.5	SMT

LTSpice-Dateien

LT
LTSpice_WE-PD HV (rev25a).zip
|
2.5 KB

Merkmale

Geschirmte Bauform für optimalen Wicklungsschutz
Betriebstemperatur: -40°C - 125°C
Magnetisch geschirmt
Entwickelt für 400VDC Anwendungen

Anwendung

potentialgebundene Buck / Boost converter wie z.B. von Power Integrations LinkSwitch-TN
Konstantstromansteuerung für LED Applikationen
Zählwerterfassungssysteme
EMV Filter für Spannungsversorgungen

Application Notes

Artikeldaten

Alle

7332

7345

1060

1210

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	f_res (MHz)	Design Kit
7687779470	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687779xxx_3d (rev1).pdf \| 226.8 KB IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47	1	1.1	280	11.3	–
7687714470	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687714xxx_3d (rev1).pdf \| 284.3 KB IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47	1.7	2.3	156	10.2	–
7687714221	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687718xxx_3D (rev1).pdf \| 308 KB IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	220	0.95	1.15	680	3.9	–
7687709221	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	220	1.3	2	350	2.2	–
7687779221	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687779xxx_3d (rev1).pdf \| 226.8 KB IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	220	0.56	0.5	1300	4.9	–
7687714471	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687714xxx_3d (rev1).pdf \| 284.3 KB IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	0.6	0.8	1450	2.7	768771
7687709471	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	0.97	1.4	800	1.9	768771
7687779471	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687779xxx_3d (rev1).pdf \| 226.8 KB IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	0.35	0.37	3200	3	768771
7687789471	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687789xx_3d (rev1).pdf \| 743.2 KB IGS 7687789xx (rev1).igs \| 2.4 MB STP 7687789xx (rev1).stp \| 646.2 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	0.25	0.35	3500	4.9	768771
7687779561	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687779xxx_3d (rev1).pdf \| 226.8 KB IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	560	0.33	0.35	3600	2.9	–
7687714681	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687714xxx_3d (rev1).pdf \| 284.3 KB IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	680	0.55	0.61	2250	2	768771
7687709681	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	680	0.8	1.2	1150	1.5	768771
7687779681	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687779xxx_3d (rev1).pdf \| 226.8 KB IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	680	0.3	0.3	4000	2.8	768771
7687789681	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687789xx_3d (rev1).pdf \| 743.2 KB IGS 7687789xx (rev1).igs \| 2.4 MB STP 7687789xx (rev1).stp \| 646.2 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	680	0.22	0.26	5200	3.5	768771
7687709821	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS 7687709xxx (rev1).igs \| 2.8 MB STP 7687709xxx (rev1).stp \| 705.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	820	0.76	1.1	1250	1.4	–
7687789821	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687789xx_3d (rev1).pdf \| 743.2 KB IGS 7687789xx (rev1).igs \| 2.4 MB STP 7687789xx (rev1).stp \| 646.2 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	820	0.18	0.23	8200	3.3	–
7687714102	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687714xxx_3d (rev1).pdf \| 284.3 KB IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1000	0.4	0.55	3200	1.7	768771
7687709102	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1000	0.72	0.9	1400	1.2	768771
7687779102	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687779xxx_3d (rev1).pdf \| 226.8 KB IGS WE-PD_HV_7345_Plastic_HV (rev1).igs \| 1.9 MB STP WE-PD_HV_7345_Plastic_HV (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1000	0.24	0.25	6000	2.3	768771
7687789102	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687789xx_3d (rev1).pdf \| 743.2 KB IGS 7687789xx (rev1).igs \| 2.4 MB STP 7687789xx (rev1).stp \| 646.2 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1000	0.17	0.2	9000	2.5	768771
7687714152	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687714xxx_3d (rev1).pdf \| 284.3 KB IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1500	0.32	0.46	4600	1.4	768771
7687709152	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1500	0.52	0.8	2200	0.9	768771
7687714222	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687714xxx_3d (rev1).pdf \| 284.3 KB IGS WE-PD_HV_1060_Plastic (rev1).igs \| 2.7 MB STP WE-PD_HV_1060_Plastic (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2200	0.26	0.37	6500	1.2	768771
7687709222	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2200	0.43	0.65	3700	0.8	768771
7687709332	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3300	0.37	0.52	5200	0.6	768771
7687709472	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4700	0.3	0.48	7800	0.5	768771
7687709682	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PDHV (rev25a).IntLib \| 628 KB CDS Cadence_WE-PD HV (rev25a).zip \| 6.7 MB EAG Eagle_WE-PD HV (rev25a).lbr \| 51.2 KB KIC KiCad_WE-PDHV (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-PD-HV (rev19b).zip \| 12.4 KB CAD-Dateien ZIP 3D 7687709xxx_3d (rev1).pdf \| 297.7 KB IGS WE-PD_HV_1210_Plastic (rev1).igs \| 2.6 MB STP WE-PD_HV_1210_Plastic (rev1).stp \| 1006.6 KB Elektrische Modelle ZIP PSP PSpice_WE-PD HV (rev25a).zip \| 7.8 KB SCS Spectre_WE-PD HV (rev25a).mod \| 7.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6800	0.28	0.38	9600	0.45	–

Artikel Nr.	Datenblatt	Simulation
7687779470	SPEC
7687714470	SPEC
7687714221	SPEC
7687709221	SPEC
7687779221	SPEC
7687714471	SPEC
7687709471	SPEC
7687779471	SPEC
7687789471	SPEC
7687779561	SPEC
7687714681	SPEC
7687709681	SPEC
7687779681	SPEC
7687789681	SPEC
7687709821	SPEC
7687789821	SPEC
7687714102	SPEC
7687709102	SPEC
7687779102	SPEC
7687789102	SPEC
7687714152	SPEC
7687709152	SPEC
7687714222	SPEC
7687709222	SPEC
7687709332	SPEC
7687709472	SPEC
7687709682	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	f_res (MHz)	Design Kit	Muster

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit dedizierten DC/DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste Ihres Wandlers präzise bestimmen. Das Modell berücksichtigt das Kernmaterial, die Form und die Wicklungsstruktur der Drossel. REDEXPERT empfiehlt passende Drosseln und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die optimale Drossel für Ihre Anwendung zu finden.

Mehr erfahren

Schematische Darstellungen des Redexpert Verlust-Simulators

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Single Inductor High Voltage WE-PD HV, WE-PD2 HV, WE-TI HV

Bemerkungen

Die Umgebungstemperatur beim Betrieb der Speicherdrosseln der Serie WE-PD HV bei voller Nennstrombelastung darf standardmäßig von –40 °C bis zu +85 °C betragen.
Bei höheren Umgebungstemperaturen muss die Eigenerwärmung des Bauteils beachtet werden, um die zulässige Lötstellentemperatur nicht zu überschreiten, bzw. die Isolation des Drahtes zu beschädigen.
Der verwendete Draht weist eine Temperaturbeständigkeit bis zu +180 °C auf.
Der Ferritkern selbst ist über einen viel größeren Temperaturbereich (ca. –50 °C bis +250 °C (Curietemperatur)) einsetzbar.
Allerdings können hier aufgrund der temperaturabhängigen Permeabilität die Toleranzgrenzen der Induktivität verlassen werden.
