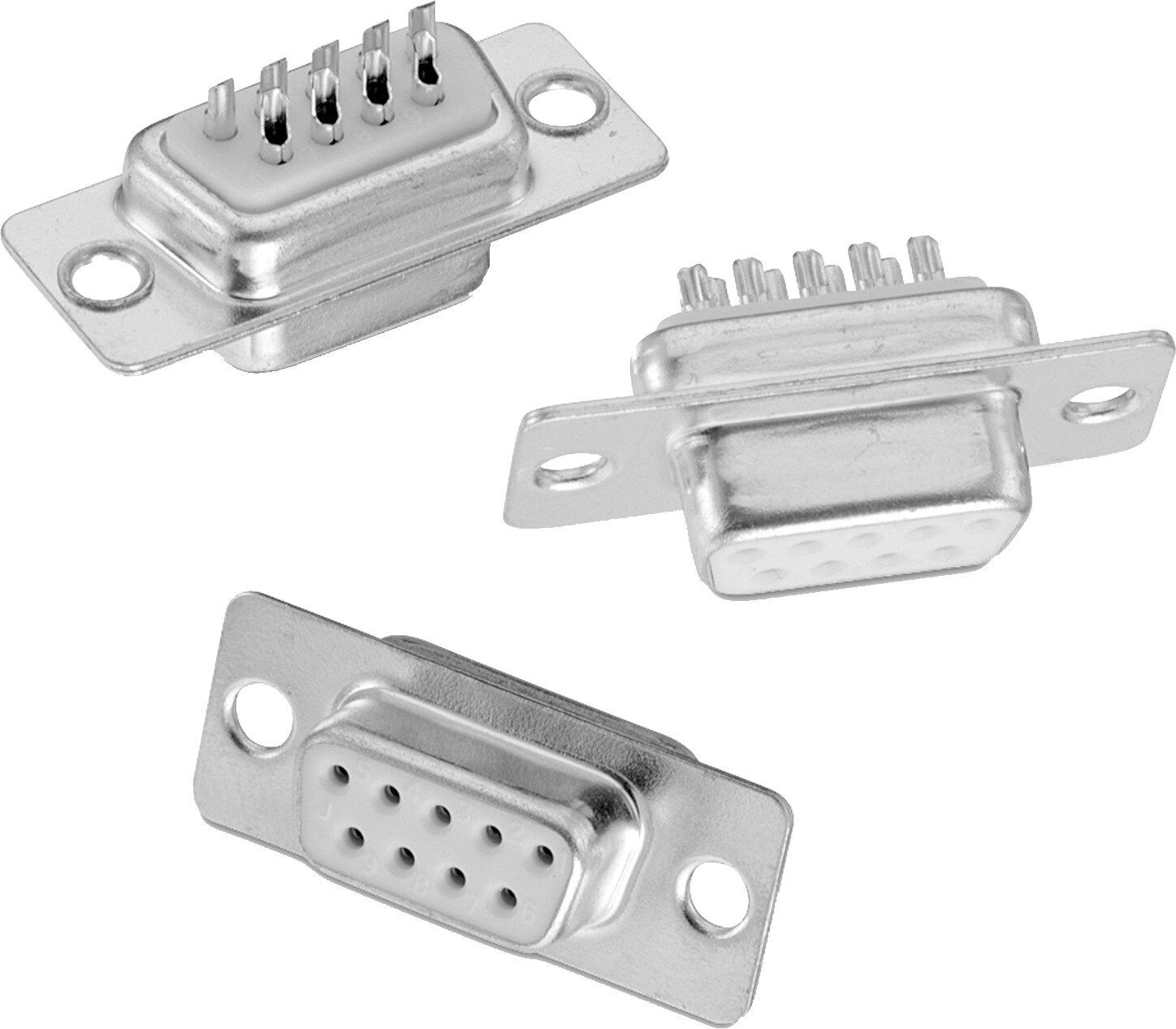

WR-DSUB Female Solder Bucket

General Information
Betriebstemperatur	-55 °C up to +105 °C
Gender	Weiblich
Typ	Solder bucket
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Weiß
Abdeckungsmaterial	Stahl
Abdeckungsbeschichtung	Nickel
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	selektiv vergoldet
Kontakttyp	Stamped
Abschirmmaterial	Stahl
Schirmungsbeschichtung	Zinn

Electrical Properties
Arbeitsspannung	125 V (AC)
Spannungsfestigkeit	1000 V (AC)
Kontaktwiderstand	30 mΩ

Application Notes

ANP083 Adapter-PCB zum Filtern elektromagnetischer Störungen an einer RS-485 Schnittstelle
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Gender	Typ	Betriebstemperatur	Arbeitsspannung (V (AC))	Muster
61800924923	SPEC	4 Dateien CAD-Dateien ZIP 3D 3D_61800924923 (rev1).pdf \| 394.9 KB IGS 61800924923 (rev1).igs \| 2.4 MB IGS IGES_61800924923 (rev1).iges \| 1.6 MB STP STP_61800924923 (rev1).stp \| 392.4 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Weiblich	Solder bucket	-55 °C up to +105 °C	125
61801524923	SPEC	4 Dateien CAD-Dateien ZIP 3D 3D_61801524923 (rev1).pdf \| 436.6 KB IGS 61801524923 (rev1).igs \| 3.1 MB IGS IGES_61801524923 (rev1).iges \| 1.7 MB STP STP_61801524923 (rev1).stp \| 405.5 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Weiblich	Solder bucket	-55 °C up to +105 °C	125
61802524923	SPEC	4 Dateien CAD-Dateien ZIP 3D 3D_61802524923 (rev1).pdf \| 527 KB IGS 61802524923 (rev1).igs \| 4.2 MB IGS IGES_61802524923 (rev1).iges \| 2 MB STP STP_61802524923 (rev1).stp \| 434.9 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Weiblich	Solder bucket	-55 °C up to +105 °C	125
61803724923	SPEC	4 Dateien CAD-Dateien ZIP 3D 3D_61803724923 (rev1).pdf \| 693.6 KB IGS 61803724923 (rev1).igs \| 5.6 MB IGS IGES_61803724923 (rev1).iges \| 2.3 MB STP STP_61803724923 (rev1).stp \| 476.5 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Weiblich	Solder bucket	-55 °C up to +105 °C	125

Artikel Nr.	Datenblatt
61800924923	SPEC
61801524923	SPEC
61802524923	SPEC
61803724923	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Gender	Typ	Betriebstemperatur	Arbeitsspannung (V (AC))	Muster
