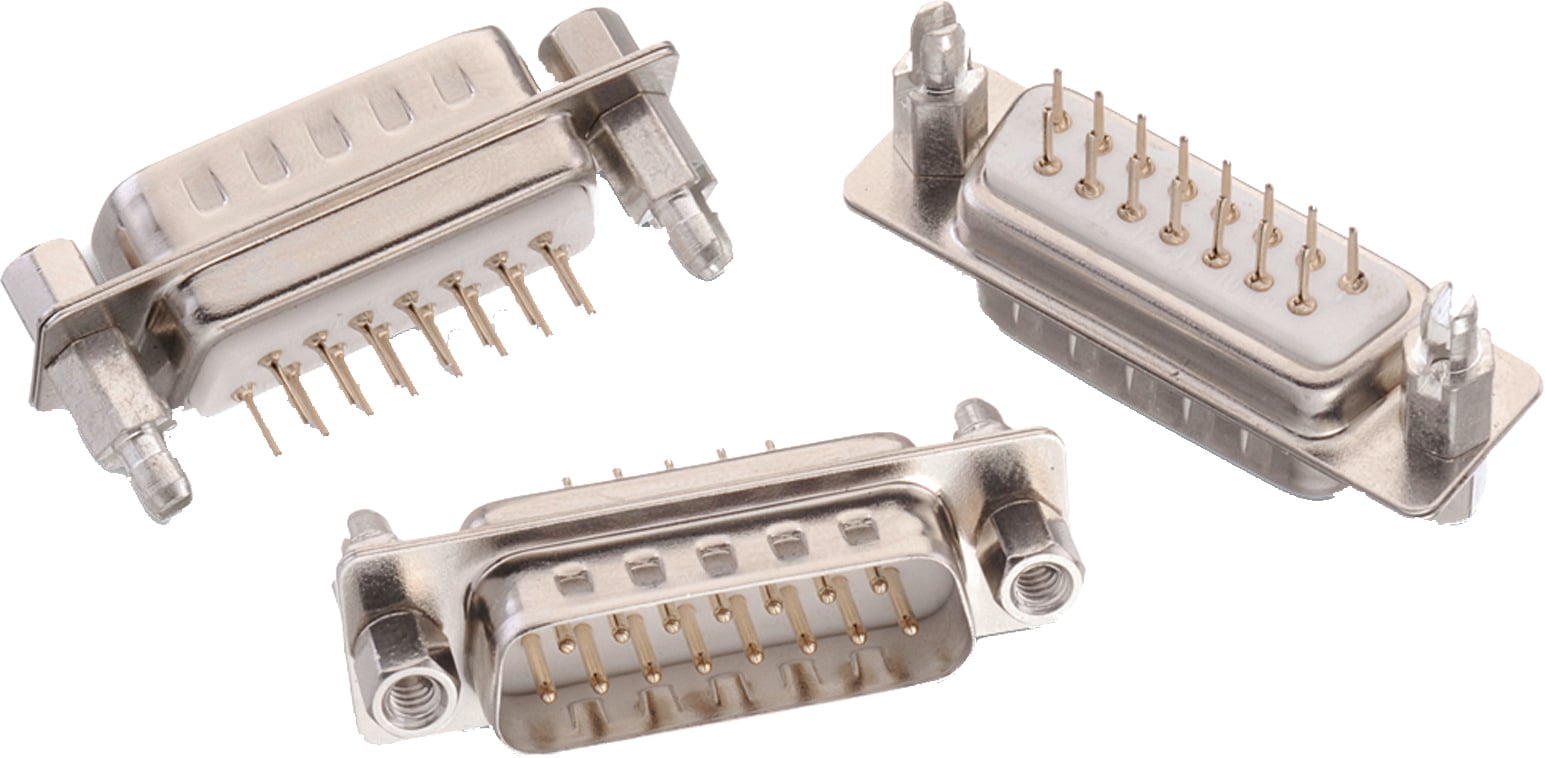

WR-DSUB Male PCB Connector with Hex Screw

General Information
Betriebstemperatur	-55 °C up to +105 °C
Gender	Männlich
Typ	Gerade
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Weiß
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Gestanzt
Abschirmmaterial	Stahl
Schirmungsbeschichtung	Zinn

Electrical Properties
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1000 V (AC)
Kontaktwiderstand	30 mΩ

Application Notes

ANP083 Adapter-PCB zum Filtern elektromagnetischer Störungen an einer RS-485 Schnittstelle
PDF

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Mehr erfahren

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Gender	Typ	Betriebstemperatur	Arbeitsspannung (V (AC))	Design Kit
61800929221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev23a).IntLib \| 19.7 MB CDS Cadence_WR-DSUB (rev23a).zip \| 78.6 MB EAG Eagle_WR-DSUB (rev23a).lbr \| 583 KB CAD-Dateien ZIP 3D 3D_61800929221 (rev1).pdf \| 602 KB IGS Download_IGES_61800929221 (rev1).iges \| 3.4 MB STP Download_STP_61800929221 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Männlich	Gerade	-55 °C up to +105 °C	250	612690
61801529221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev23a).IntLib \| 19.7 MB CDS Cadence_WR-DSUB (rev23a).zip \| 78.6 MB EAG Eagle_WR-DSUB (rev23a).lbr \| 583 KB CAD-Dateien ZIP 3D 61801529221 (rev1).pdf \| 658.9 KB IGS 61801529221 (rev1).iges \| 4.2 MB STP 61801529221 (rev1).stp \| 1.3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Männlich	Gerade	-55 °C up to +105 °C	250	–
61802529221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev23a).IntLib \| 19.7 MB CDS Cadence_WR-DSUB (rev23a).zip \| 78.6 MB EAG Eagle_WR-DSUB (rev23a).lbr \| 583 KB CAD-Dateien ZIP 3D 61802529221 (rev1).pdf \| 762.2 KB IGS 61802529221 (rev1).iges \| 5.5 MB STP 61802529221 (rev1).stp \| 1.6 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Männlich	Gerade	-55 °C up to +105 °C	250	–
61803729221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev23a).IntLib \| 19.7 MB CDS Cadence_WR-DSUB (rev23a).zip \| 78.6 MB EAG Eagle_WR-DSUB (rev23a).lbr \| 583 KB CAD-Dateien ZIP 3D 61803729221 (rev1).pdf \| 969 KB IGS 61803729221 (rev1).iges \| 7.2 MB STP 61803729221 (rev1).stp \| 1.8 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Männlich	Gerade	-55 °C up to +105 °C	250	–

Artikel Nr.	Datenblatt
61800929221	SPEC
61801529221	SPEC
61802529221	SPEC
61803729221	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Gender	Typ	Betriebstemperatur	Arbeitsspannung (V (AC))	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions
