OverviewAll product unitsProduct unitElectromechanical ComponentsProduct groupConnectorsProduct familyInput/Output ConnectorsProduct sub-familyWR-DSUB ConnectorsOrientationPCBGenderFemaleProduct seriesWR-DSUB 10.30 mm Female Angled PCB Connector w/o Hex Screw

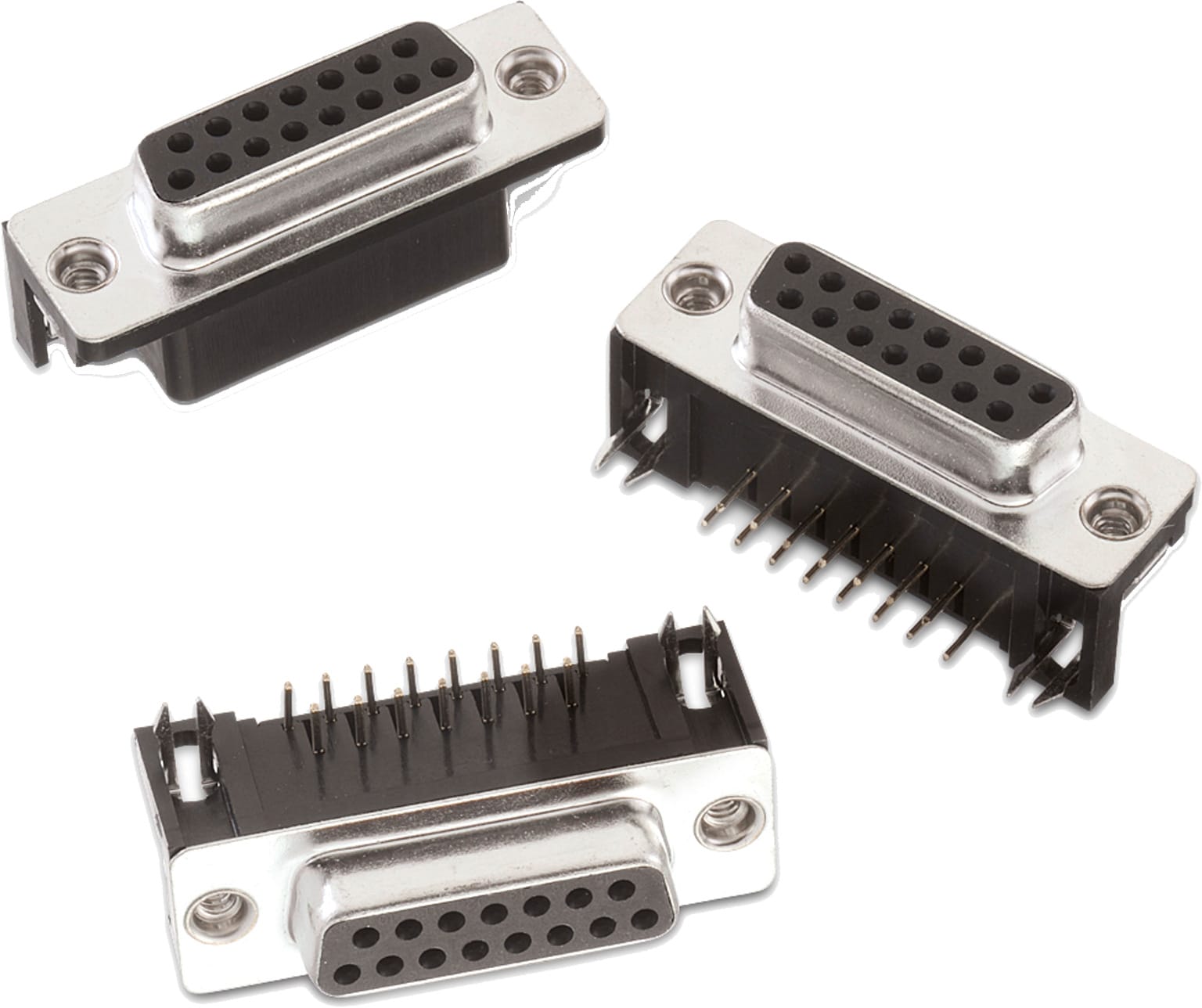

WR-DSUB 10.30 mm Female Angled PCB Connector w/o Hex Screw

General Information
Operating Temperature-55 °C up to +105 °C
GenderFemale
TypeAngled
Insulator MaterialPBT
Insulator Flammability RatingUL94 V-0
Insulator ColorBlack
Contact MaterialCopper Alloy
Contact PlatingSelective Gold
Contact TypeStamped
Shielding MaterialSteel
Shielding PlatingNickel (Ni)
Electrical Properties
Working Voltage125 V (AC)
Withstanding Voltage1000 V (AC)
Contact Resistance30 mΩ

Products

Order Code Data­sheet DownloadsPinsGenderTypeOperating TemperatureWorking Voltage
(V (AC))
Samples
618009233821SPEC
6 files 9 Female Angled -55 °C up to +105 °C 125
618015233821SPEC
6 files 15 Female Angled -55 °C up to +105 °C 125
618025233821SPEC
6 files 25 Female Angled -55 °C up to +105 °C 125
618037233821SPEC
6 files 37 Female Angled -55 °C up to +105 °C 125
Order Code Data­sheet
618009233821SPEC
618015233821SPEC
618025233821SPEC
618037233821SPEC
Samples
Order Code Data­sheet DownloadsPinsGenderTypeOperating TemperatureWorking Voltage
(V (AC))
Samples
