SLIM.flex Handmuster WE.scope

Unser SLIM.flex Handmuster WE.scope zeigt Ihnen auf der Vorderseite:
Platzsparendes Mechatronik-Design, aufgeklebter Stiffener für einen quasi-Starrteil

... und auf der Rückseite:
Lötträger mit Aussparungen für die Bestückung von Bauteilen. Bohrungen im Lötträger zum leichten Auslösen der bestückten Leiterplatte.

Jetzt Handmuster bestellen

WE CBT Collage SLIM.flex Handmuster WE.scope im Detail

Übersicht Handmuster WE.scope

Bild zeigt Übersicht über die Details des Handmusters WE.scope in SLIM.flex Technologie

SLIM.flex Handmuster WE.scope im Detail

Stackup: SLIM.flex Ri-4F-Ri
Erklärungen: Anylayer Microvia, dünn, robust, impedanzdefiniert.
Der Lötträger ermöglicht die Bestückung und Lötung mit Standardprozessen, die bestückte SLIM.flex-Leiterplatte kann leicht vom Lötträger getrennt werden.

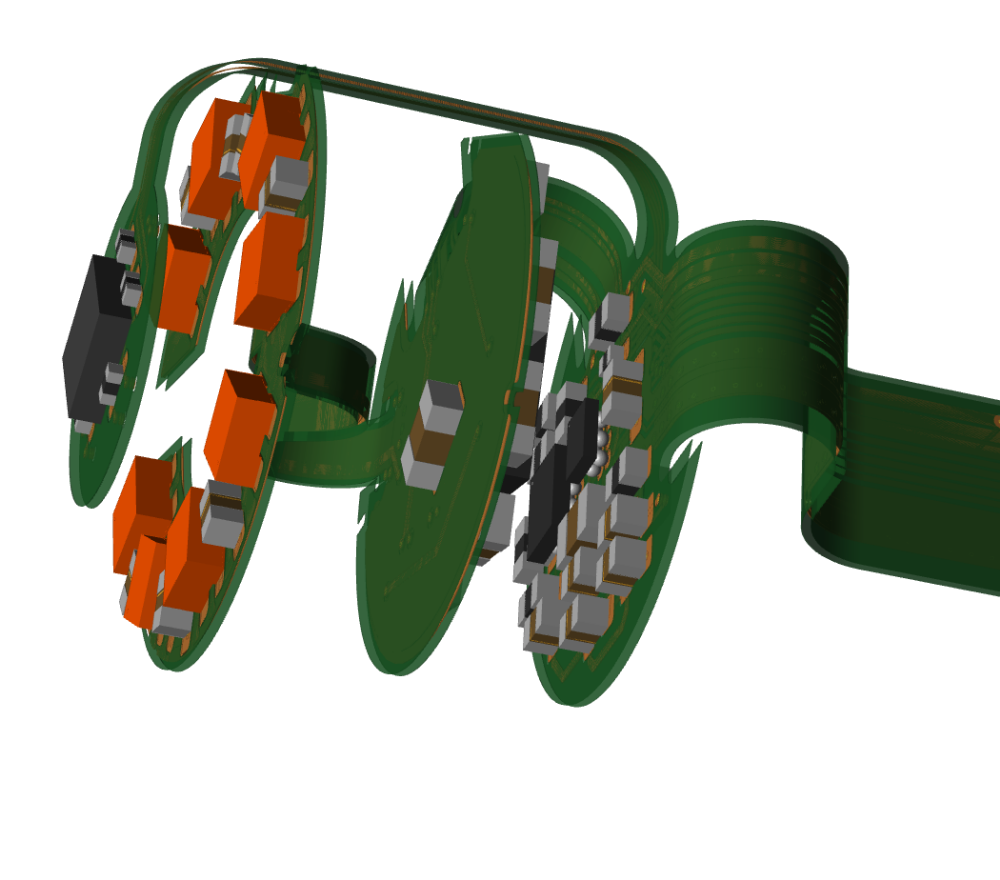

Bild zeigt räumliche Anordnung als Detail des Handmusters WE.scope in SLIM.flex Technologie

Design: planar/räumlich

Erläuterung: Platzsparende räumliche Anordnung, Minimierung des Platzbedarfs im planaren Fertigungs- und Bestückungszustand. Versteifung im Bereich des Sensors zur Verstärkung.

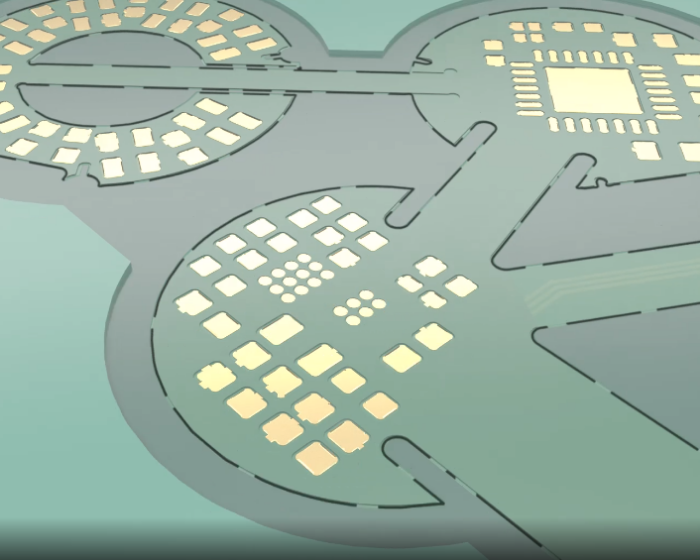

Bild zeigt lasergeschnittene Flexkontur als Detail des Handmusters WE.scope in SLIM.flex Technologie

Ausführung: Gelasert, mit Mikrostegen

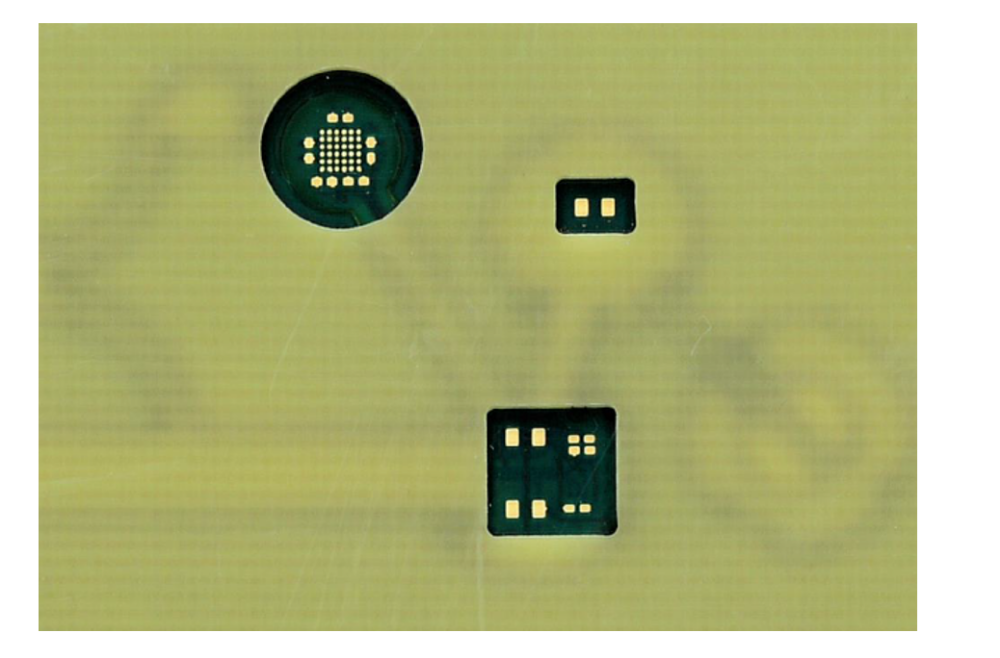

Bild zeigt Kavitäten im Lötträger als Detail des Handmusters WE.scope in SLIM.flex Technologie

Ausführung: Komponenten auf der Rückseite

Erklärungen: Platzierung in der Kavität mit einer 3D-Stufenschablone, alternativ Dispensen oder Jetprint

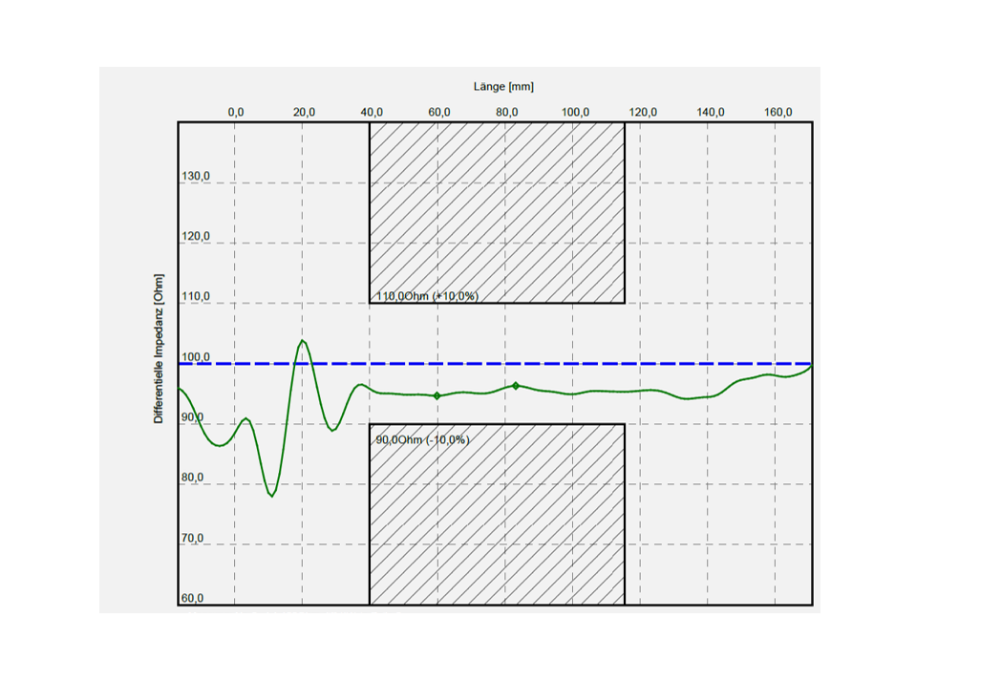

Bild zeigt Impedanzverlauf einer TDR-Messung an einer Leiterplatte

Ausführung: Impedanzmodelle möglich.Wir beraten Sie gerne!

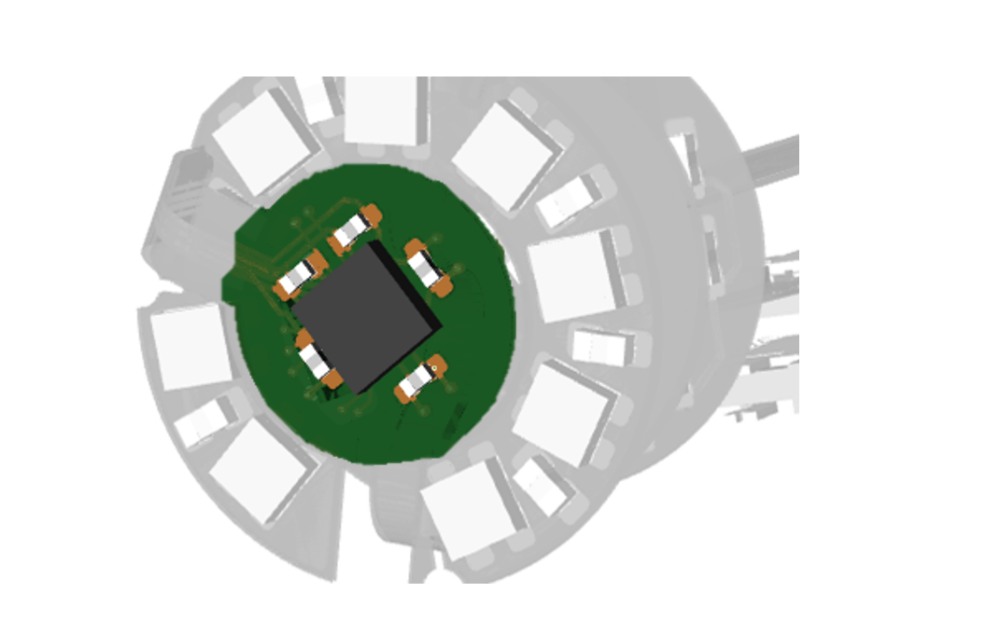

Bild zeigt runde PCB mit Sensor als Detail des Handmusters WE.scope in SLIM.flex Technologie

Abb.1
Ausführung: BGA-Raster 0,35 mm, Versteifung zur Verstärkung, für Bauteilmontage mit Hohlraum im Lötträger

Abb.2
Ausführung: BGA-Sensor-Fanout

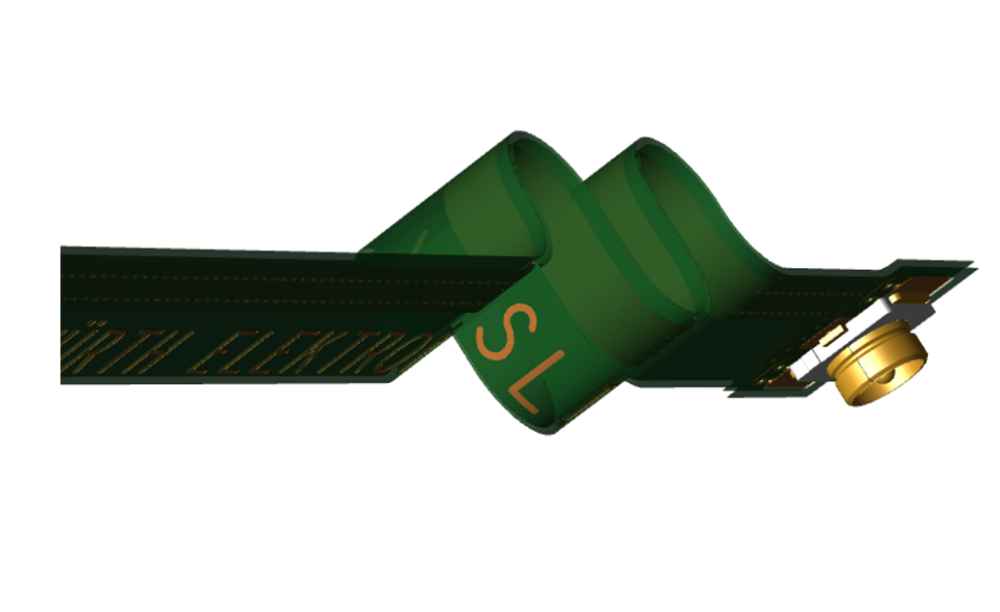

Bild zeigt geschirmten Flex als Detail des Handmusters WE.scope in SLIM.flex Technologie

Ausführung: asymmetrischer Koaxialstecker 50R

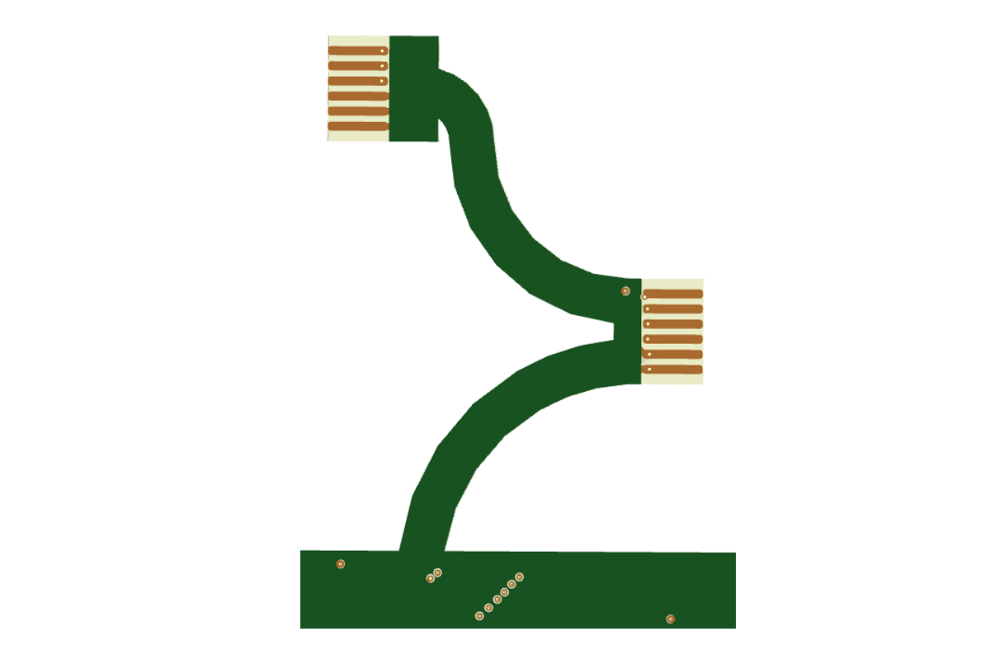

Bild zeigt ZIF-Kabelbaum als Detail des Handmusters WE.scope in SLIM.flex Technologie

Ausführung: Für ZIF-Stecker 0,2 mm +/- 0,03 mm, optional 0,3 mm durch Versteifung:

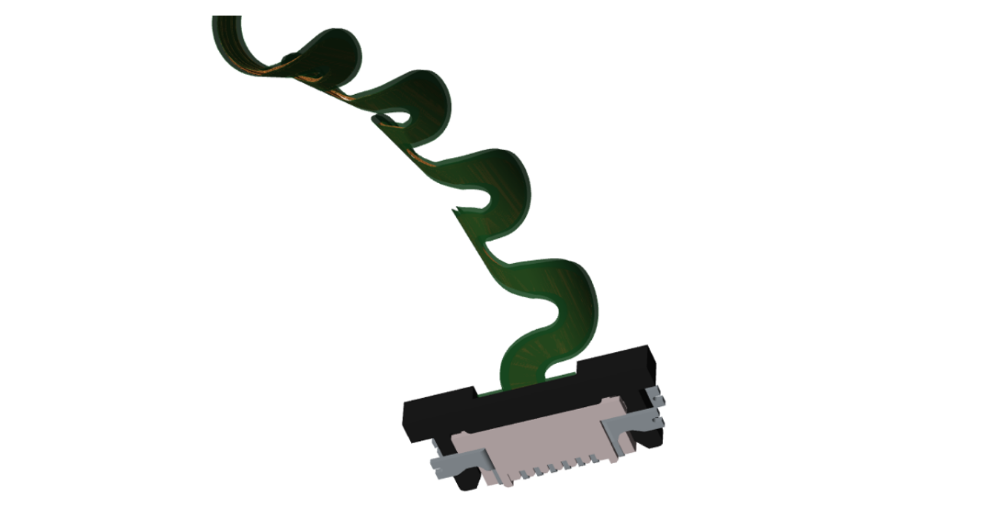

Bild zeigt Schlangenflex als Detail des Handmusters WE.scope in SLIM.flex Technologie

Ausführung: Flexibler Ausleger, biegbar in alle Raumrichtungen

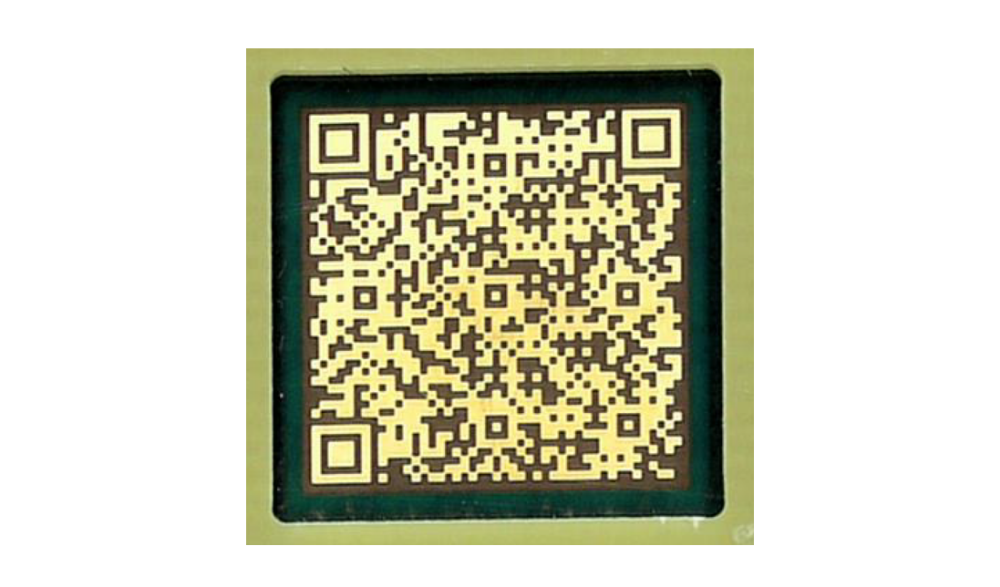

Bild zeigt QR-Code zur Detailbeschreibung des Handmusters WE.scope

Ausführung: siehe www.we-online.com/slimflexsample

Animation WE.scope

Ablösen des SLIM.flex Handmusters vom Lötträger

Download des digitalen Handmusters WE.scope

Wie gestalte ich ultradünne Leiterbahnen in meinem ECAD-Tool?

Welche Anbindungsmöglichkeiten der Leiterbahnen an Pads habe ich im Layout?

Auf diese Fragen kann ihnen unser digitales Handmuster WE.scope eine erste Antwort geben. Schauen Sie selbst: Wir haben für Sie ein Beispielprojekt in Cadence geschnürt. Zusätzlich können Sie sich die Dokumentation als Step-Datei oder im Format IPC-2581 herunterladen und in Ihr ECAD-Tool importieren:
