WEdesign

Mehr als nur Leiterplattendesign

Damit Sie sich auf das Wichtige konzentrieren können!

Das Bild zeigt das CBT WEdesign Dienstleistungsportfolio auf einem Radarschirm

Unser WEdesign Dienstleistungsangebot

Würth Elektronik hat über 50 Jahre Erfahrung in der Leiterplattenproduktion und ist Europas Nr. 1. Wer sollte also die Anforderungen an ein zuverlässiges und fertigungsgerechtes PCB Design besser kennen als wir?

Wir starten mit Ihrem Schaltplan und bieten Ihnen alles aus einem Guss. Dazu verfügen wir über umfangreiche Ressourcen und aktuelle Design-, Simulations- und Testwerkzeuge unterschiedlicher Hersteller und können Sie schnell und effizient unterstützen, beispielsweise bei Engpasssituationen.

  • Nutzen Sie unser Dienstleistungsangebot, konzentrieren Sie sich auf Ihr Kern-Know-how
  • Vermeiden Sie Projektverzögerungen, sparen Sie durch paralleles Arbeiten wertvolle Zeit
  • Schieben Sie kleinere Redesigns nicht mehr auf die lange Bank, kontaktieren Sie uns!

Unser Dienstleistungsangebot im Detail

Layout für alle gängigen Technologien, wie z. B.

  • Multilayer, STARR.flex, Highspeed, Highpower, Shielding, …
  • Stackups / X-Section
  • Flächenoptimierung = Kostenoptimierung
  • Design von Testcoupons
  • Liefernutzenerstellung unter Berücksichtigung der Kundenanforderungen

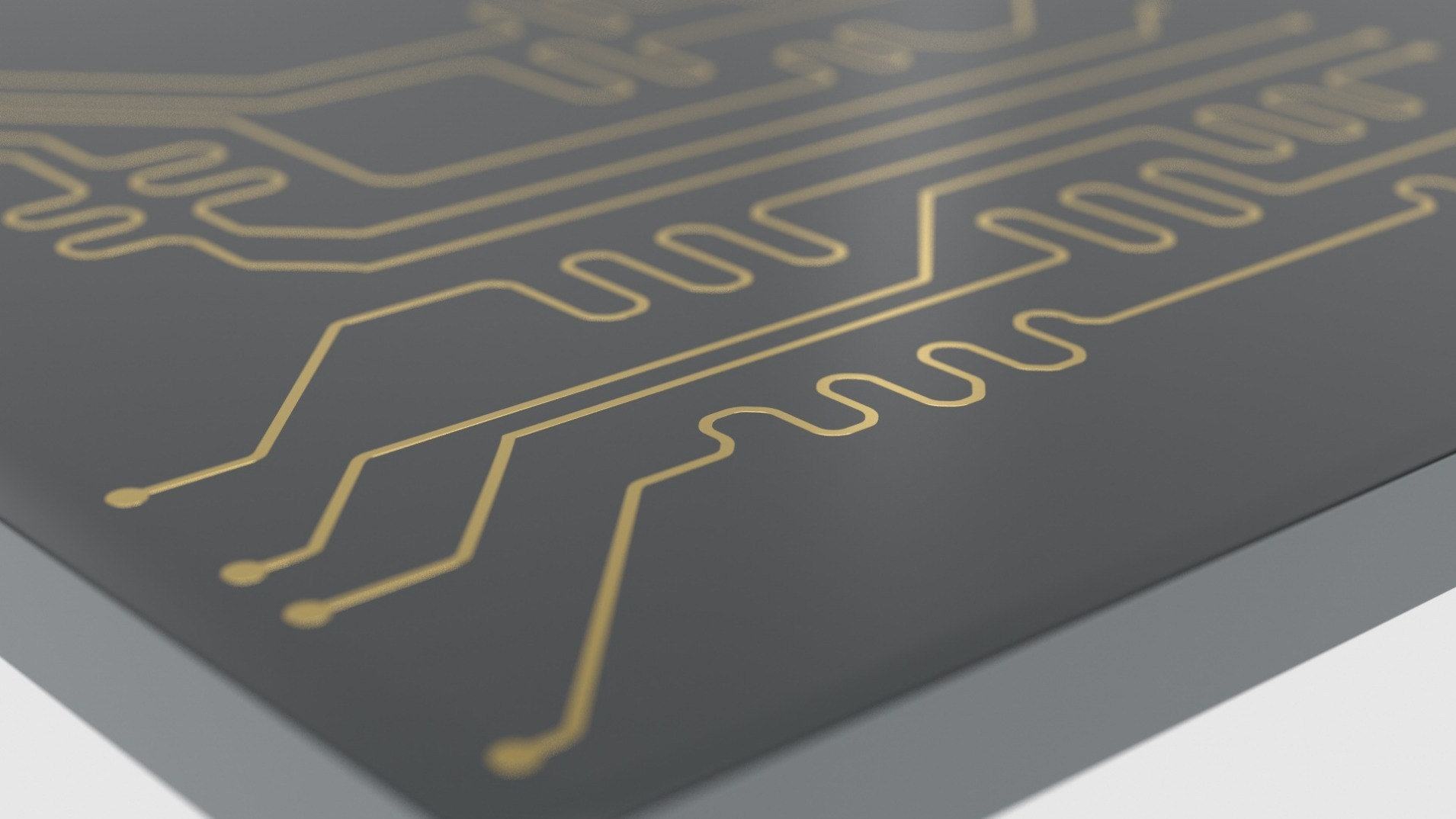

Signalintegrität (SI)

  • Analyse von Steckverbindereffekten
  • Augendiagrammanalyse und Optimierung der Übertragungskanäle
  • SerDes Kanalsimulation
  • Erstellung von S-Parametern von Mulitlayer-Leiterplatten und Bauteilegehäusen.

Powerintegrität (PI)

  • 3D-Darstellung von Spannungs- und Stromverteilung sowie Leistungsverlustdichte
  • Grafische Darstellung der Verteilung von Temperaturen auf Planes, an Pins und Vias
  • S-Parametererstellung in Spannungsversorgungssystemen und 3D-Darstellungen der Stromdichte

Thermisch

  • Thermisches Management auf Systemebene für IPxy-Designs (IP-Schutzart)
  • Kühlkörper- und Gehäuseoptimierung

  • Erstellung von Footprints und 3D-Modellen für unterschiedliche EDA-Tools
  • Nach IPC-7351 oder Ihren Vorgaben

  • Gehäusedesign
  • Kollisionsprüfung


Weitere Dienstleistungen auf Anfrage


Unser Know-how - Ihr Profit!

Profitieren Sie vom Know-how unserer Leiterplattenspezialisten:innen

  • Deutsche Ansprechpartner:innen
  • Wir verfügen immer über die neuesten Software-Versionen
  • Damit wir kompatibel sind, setzen wir nach Absprache für Ihr Projekt auch ältere Versionen ein
  • Direkte Abstimmung und Klärung zwischen Entwicklung und Leiterplattenfertigung, Vermeidung von Korrekturschleifen mit Kosten und Zeitaufwand
  • Verbesserung der Zuverlässigkeit
  • Design-to-Cost: Kostenoptimiertes Leiterplatten-Design mit guten Produktions- und Fertigungsdaten
  • Bei Bedarf starten wir auch mit Ihrer Stück- und Netzliste

Unsere Design Werkzeuge

  • EDA
    • Allegro / OrCAD
    • Altium Designer
    • Xpedition, PADS Standard Plus & Professional
  • Mechanische Konstruktion
    • Solidworks
  • Analysen / Simulationen
    • HyperLynx SI / PI / Thermal 2.5
    • Ansys Icepak
    • Speedstack, Speedflex, SI9000 Field Solver
Entwickler hält eine grüne Platine in der Hand und telefoniert

Sie benötigen Unterstützung bei einem Design-Projekt?

Sie benötigen Unterstützung bei einem Design-Projekt?

Wir freuen uns auf Ihre Anfrage!
