BauelementeAktive BauelementeFunkmodule

Build Your Own Firmware

NEU
Ophelia-V & Ophelia-VI
Ophelia-V & Ophelia-VI
NEU
weitere
NEU
Ophelia-IV & EV-Kits
Ophelia-IV & EV-Kits
NEU
(2)
Ophelia-IVMini Boardsweitere
Olis-e & EV-Kits
Olis-e & EV-Kits
(2)
FunkmodulEV-Kitsweitere
Ophelia-I & EV-Kits
Ophelia-I & EV-Kits
(2)
Ophelia-IEV-Kitsweitere
Ophelia-III & EV-Kits
Ophelia-III & EV-Kits
(2)
Ophelia-IIIEV-Kitsweitere
ERW.
Orthosie-I & EV-Kits
Orthosie-I & EV-Kits
ERWEITERT
(3)
Orthosie-IEV-KitsMini Boardsweitere
Oceanus-I & EV-Kits
Oceanus-I & EV-Kits
(2)
Oceanus-IEV-Kitsweitere
Artikel Nr.
Daten­blatt
Simu­lation
Man­ual
Downloads
Status
Description
Frequenzbereich(MHz)
dLoS(m)
PTx, e.r.p.(dBm)
Rxsens, e.r.p.(dBm)
PTx, 50 Ω(dBm)
Rxsens, 50 Ω(dBm)
VDD min.(V)
VDD max.(V)
Rb max.(kbps)
ANTConn
L(m)
H(m)
Produktserie
Funkmodul
Evaluation Kit
Evaluation Boards
MusterVerfügbarkeit & Muster
2612019022001
–
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads–
Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Kit Ophelia-I
–
–
–
–
–
–
–
–
–
–
–
–
ProduktserieOphelia-I & EV-Kits
Funkmodul
2612011022000
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2617029022001
–
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads–
Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Kit Orthosie-I
–
–
–
–
–
–
–
–
–
–
–
–
ProduktserieOrthosie-I & EV-Kits
Funkmodul
2617011022000
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2618019382001
–
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads–
Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Kit Oceanus-I
–
–
–
–
–
–
–
–
–
–
–
–
ProduktserieOceanus-I & EV-Kits
Funkmodul –
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2609059282001
–
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads–
Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Kit Olis-e
–
–
–
–
–
–
–
–
–
–
–
–
ProduktserieOlis-e & EV-Kits
Funkmodul –
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2621119022001
–
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads–
Status
NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Kit Ophelia-IV
–
–
–
–
–
–
–
–
–
–
–
–
ProduktserieOphelia-IV & EV-Kits
Funkmodul –
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2611149022001
–
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads–
Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionFamily EV-Board Ophelia-III BYOF
–
–
–
–
–
–
–
–
–
–
–
–
ProduktserieOphelia-III & EV-Kits
Funkmodul
2611011022000
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2617039025001
–
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads–
Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionMini-EV Board Stephano-I & Orthosie-I
–
–
–
–
–
–
–
–
–
–
–
–
ProduktserieOrthosie-I & EV-Kits
Funkmodul
26170110220002617011025000
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2617049422001
–
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads–
Status
NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionMini EV-Kit Orthosie-I
–
–
–
–
–
–
–
–
–
–
–
–
ProduktserieOrthosie-I & EV-Kits
Funkmodul
2617011422000
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2618011182000
SPECOceanus-I, 863 - 870, 25000 m
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionOceanus-I
Frequenzbereich 863 - 870
Line of Sight Range25000 m
–
–
–
–
Betriebsspannung Min.2 V
Betriebsspannung Max.3.6 V
RF Bitrate max.300 kbps
AntennenanschlusstypRF pad, UMRF
–
–
ProduktserieOceanus-I & EV-Kits
Funkmodul –
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2609051182000
SPECOlis-e, 863 - 870, 2700 m
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionOlis-e
Frequenzbereich 863 - 870
Line of Sight Range2700 m
–
–
Ausgangsleistung 50 Ohm14 dBm
–
Betriebsspannung Min.2.2 V
Betriebsspannung Max.3.8 V
RF Bitrate max.500 kbps
–
Länge12 m
Höhe2 m
ProduktserieOlis-e & EV-Kits
Funkmodul –
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2612011022000
SPECOphelia-I, 2360 - 2500, 350 m
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads4 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionOphelia-I
Frequenzbereich 2360 - 2500
Line of Sight Range350 m
Ausgangsleistung e.r.p.-4 dBm
RX Empfindlichkeit e.r.p.-85 dBm
Ausgangsleistung 50 Ohm4 dBm
–
Betriebsspannung Min.1.8 V
Betriebsspannung Max.3.6 V
RF Bitrate max.2000 kbps
AntennenanschlusstypRF connector pad for external antenna and internal PCB antenna
–
–
ProduktserieOphelia-I & EV-Kits
Funkmodul –
Evaluation Kit
2612019022001
Evaluation Boards –
–Verfügbarkeit prüfen
2611011022000
SPECOphelia-III, 2402 - 2480, 400 m
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads4 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionOphelia-III
Frequenzbereich 2402 - 2480
Line of Sight Range400 m
Ausgangsleistung e.r.p.4 dBm
RX Empfindlichkeit e.r.p.-90 dBm
Ausgangsleistung 50 Ohm6 dBm
RX Empfindlichkeit max.-92 dBm
Betriebsspannung Min.1.8 V
Betriebsspannung Max.3.6 V
RF Bitrate max.2000 kbps
AntennenanschlusstypRF pad and internal antenna
–
–
ProduktserieOphelia-III & EV-Kits
Funkmodul –
Evaluation Kit –
Evaluation Boards
2611149022001
–Verfügbarkeit prüfen
2621011022000
SPECOphelia-IV, 2402 - 2480, –
Simu­lation
Man­ual
Verfügbarkeit
–
Downloads6 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionOphelia-IV
Frequenzbereich 2402 - 2480
–
Ausgangsleistung e.r.p.4.5 dBm
RX Empfindlichkeit e.r.p.-92 dBm
–
–
–
–
–
AntennenanschlusstypRF pad and internal antenna
–
–
ProduktserieOphelia-IV & EV-Kits
Funkmodul –
Evaluation Kit –
Evaluation Boards –
–Verfügbarkeit prüfen
2617011022000
SPECOrthosie-I, –, –
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads6 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionOrthosie-I
–
–
–
–
–
–
–
–
–
AntennenanschlusstypInterne Antenne
–
–
ProduktserieOrthosie-I & EV-Kits
Funkmodul –
Evaluation Kit
2617029022001
Evaluation Boards –
–Verfügbarkeit prüfen
2617011422000
SPECOrthosie-I mit RF Steckverbinder, –, –
Simu­lation–
Man­ual
Verfügbarkeit
–
Downloads6 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionOrthosie-I mit RF Steckverbinder
–
–
–
–
–
–
–
–
–
AntennenanschlusstypW.FL
–
–
ProduktserieOrthosie-I & EV-Kits
Funkmodul –
Evaluation Kit
2617049422001
Evaluation Boards –
–Verfügbarkeit prüfen

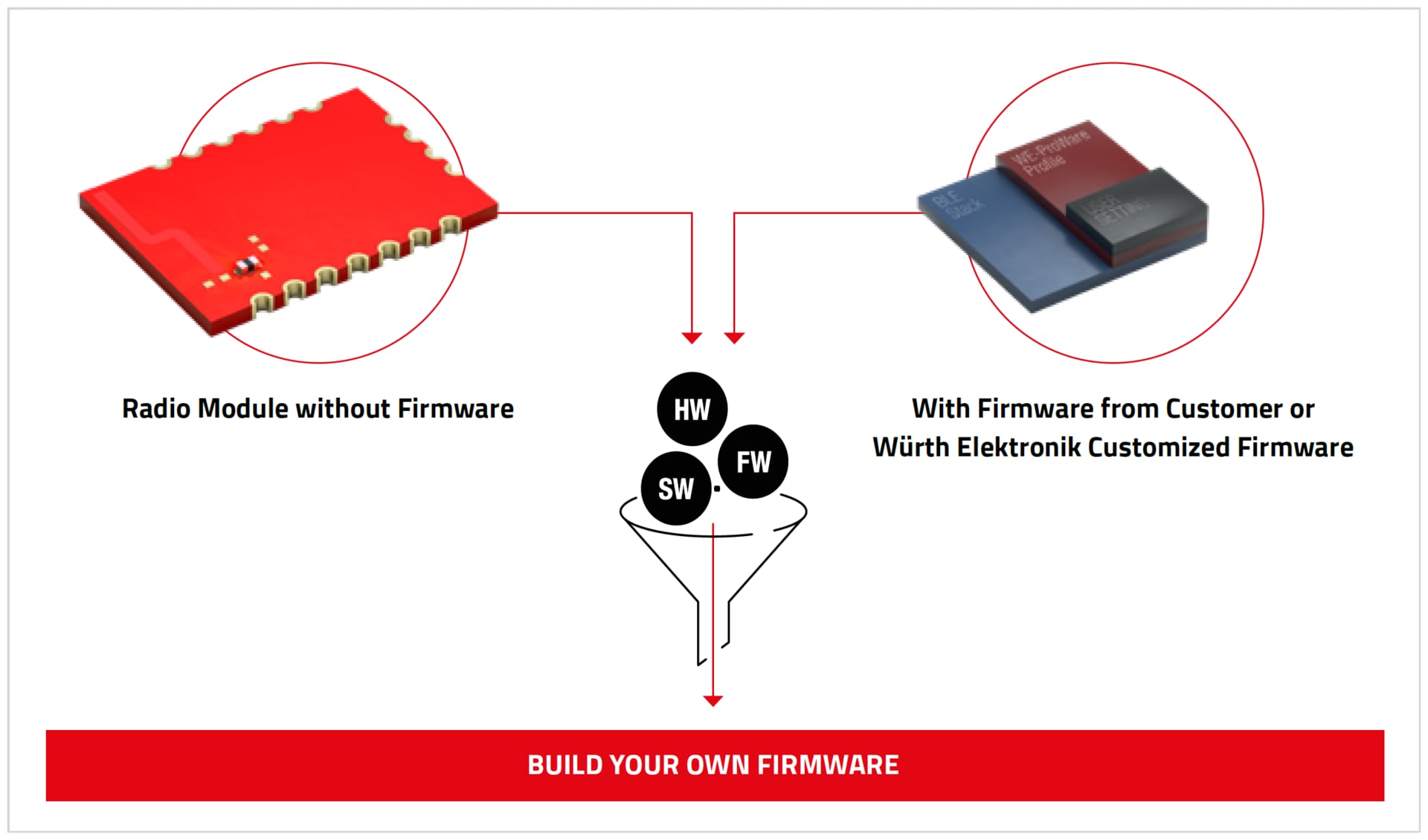

Build Your Own Firmware

Eine angepasste Firmware:

  • Kann mit den SDKs und Ressourcen entwickelt werden, die vom SoC-Hersteller bereitgestellt werden. Im Falle von Ophelia-I und Proteus ist es entweder das nRF5 SDK oder das nRF connect SDK von Nordic Semiconductors.
  • Definiert die funktionalen Eigenschaften und Spezifikationen des Funkmoduls
  • Kann für die jeweilige Anwendung optimiert werden, z. B. um einen hostlosen Betrieb zu ermöglichen

Im Vergleich dazu basiert Proteus-e, der Zwilling von Ophelia, auf der gleichen Hardware, ist aber mit einer Bluetooth® 5.1-Firmware ausgestattet. Die vorinstallierte Proteus-Firmware bietet einige Vorteile hinsichtlich der Reduzierung des Entwicklungsaufwands und des Risikos für den Kunden. In Anbetracht der Aufgabe, der Anwendung eine Funkverbindung hinzuzufügen, sind die für die Firmware-Entwicklung oder für die Zertifizierung des Moduls erforderlichen Ressourcen vernachlässigbar. Und dank des Wireless Connectivity SDK ist die Nutzung der API eines beliebigen Wireless-Moduls von Würth Elektronik mit Ihrem Host-IC eine einfache Aufgabe für Entwickler.

Wenn Sie Ihre kundenspezifische Firmware für eine unserer Modul-Hardware-Plattformen fertig haben, können wir uns um das Flashen kümmern und Ihr kundenspezifisches Modul in der von Ihnen benötigten Menge produzieren.

How to build your own Firmware
