Merkmale

Keine vorinstallierte Firmware. Wireless M-Bus, IEEE 802.15.4g, Proprietär, MIOTY, 6LoWPAN-Protokolle werden unterstützt

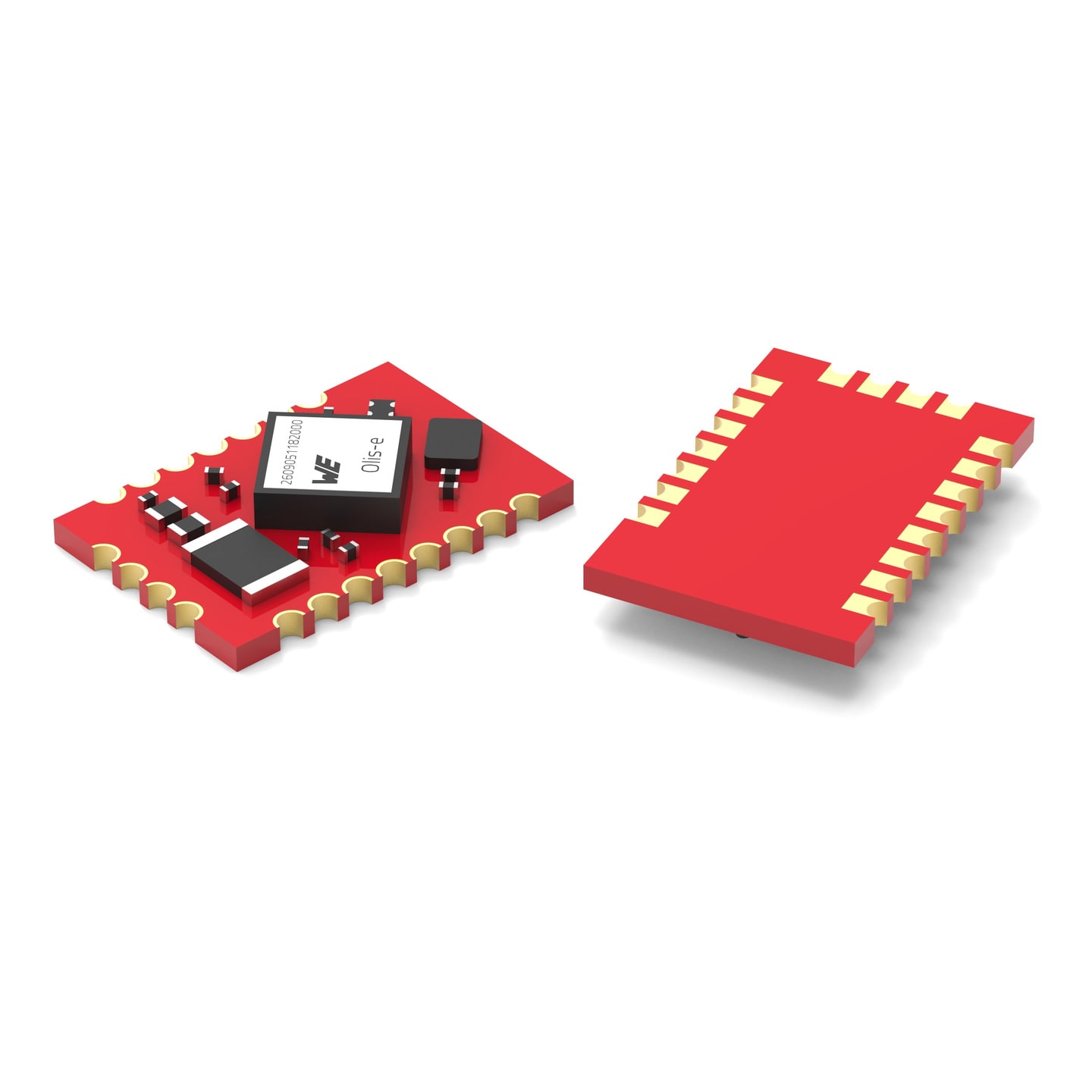

Funkmodul basierend auf dem TI - CC1310-Chip
Unterstützt das EU868-Frequenzband
Kleine Bauform: 12 x 8 x 2 mm (L x B x H)
HF-Ausgangsleistung 14 dBm
Kommunikation über UART/SPI-Schnittstelle
Erhältlich auf Tape and Reel für die SMT-Bestückung

Anwendung

Smart Metering
Smart Buildings
Advanced Metering Infrastructure
Environmental Monitoring

Application Notes

Entdecke, was die von Würth Elektronik entwickelte Firmware alles kann - die WE-ProWare

Artikeldaten

Alle

Funkmodul

EV-Kits

Artikel Nr.	Datenblatt	Manual	Downloads	Status	Description	Frequenzbereich (MHz)	d_LoS (m)	P_{Tx, 50 Ω} (dBm)	V_{DD min.} (V)	V_{DD max._(V)}	R_{b max.} (kbps)	L (m)	H (m)	Angebot
2609059282001	–	PDF	–	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	EV-Kit Olis-e	–	–	–	–	–	–	–	–
2609051182000	SPEC	PDF	5 Dateien EDA-Modelle: Bauteile ZIP ALT LIB_WE_WIRL_Altium (revRev17.0).zip \| 3.2 MB EAG LIB_WE_WIRL_Eagle (revRev17.0).zip \| 38.7 KB CAD-Dateien ZIP 3D 260905118xxx_3D (rev1).pdf \| 576.1 KB IGS 260905118xxx (rev1).igs \| 2.2 MB STP 260905118xxx (rev1).stp \| 570.4 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Olis-e	863 - 870	2700	14	2.2	3.8	500	12	2

Artikel Nr.	Datenblatt
2609059282001	–
2609051182000	SPEC

Angebot

Artikel Nr.	Datenblatt	Manual	Downloads	Status	Description	Frequenzbereich (MHz)	d_LoS (m)	P_{Tx, 50 Ω} (dBm)	V_{DD min.} (V)	V_{DD max._(V)}	R_{b max.} (kbps)	L (m)	H (m)	Angebot

Wireless M-Bus

Wireless Meter Bus (wM-BUS) ist die Erweiterung des Meter Bus (M-BUS) um ein drahtloses Protokoll- und Rollenschema zur Abwicklung der Kommunikation über eine standardisierte drahtlose Kommunikationsschnittstelle zwischen Zählern und Datenloggern - so genannten Smart Meter Gateways (SMGW). Dieses Schema ist in der europäischen Norm EN 13757 und ihren Teilnormen festgelegt. Die Motivation dieser Norm ist es, eine automatisierte Messung und Verarbeitung von Daten zu ermöglichen, die Nutzung von Ressourcen zu verfolgen und die Bereitstellung zu optimieren, um eine "Advanced Metering Infrastructure" (AMI) zu schaffen.

Solche intelligenten Netz-/Zählergeräte sind in der Regel batteriebetrieben und benötigen eine weitreichende und robuste drahtlose Kommunikation. Dies ist der Grund für die Nutzung der Sub-GHz-Frequenzen in den freien ISM-Bändern. EN13757-4 spezifiziert die Funkoptionen im 169 MHz, 434 MHz oder 868 MHz Band, je nach Region.

Anwendungen

Vorteile für die Kunden

„Beinahe Live"-Datenzugriff auf die aktuelle Ressourcennutzung, einschließlich einer Live"-Kostenabschätzung anstelle einer jährlichen Abrechnung
Vergleich auf Tagesbasis, wenn Daten verfügbar sind
Keine Kosten für die manuelle Ablesung, kein Gedränge mit einem jährlichen Termin für den Ableser
Sicher durch Verschlüsselung, nur der Eigentümer der Daten kennt den Schlüssel, der zum Entschlüsseln der Zählermeldungen benötigt wird
Mehrere Messdienstleister können sich ein einziges Smart Meter Gateway teilen (Wasser, Gas, Strom, Heizkosten, ...)

Nachteile für die Kunden

Hohe Anfangskosten: Smart-Meter-Gateway und Zähler mit Funkschnittstelle
Batterielebensdauer erfordert bei batteriebetriebenen Geräten einen Austausch der Geräte alle 7 - 10 Jahre - aus Sicherheitsgründen ist ein "einfacher" Batteriewechsel oft nicht möglich
