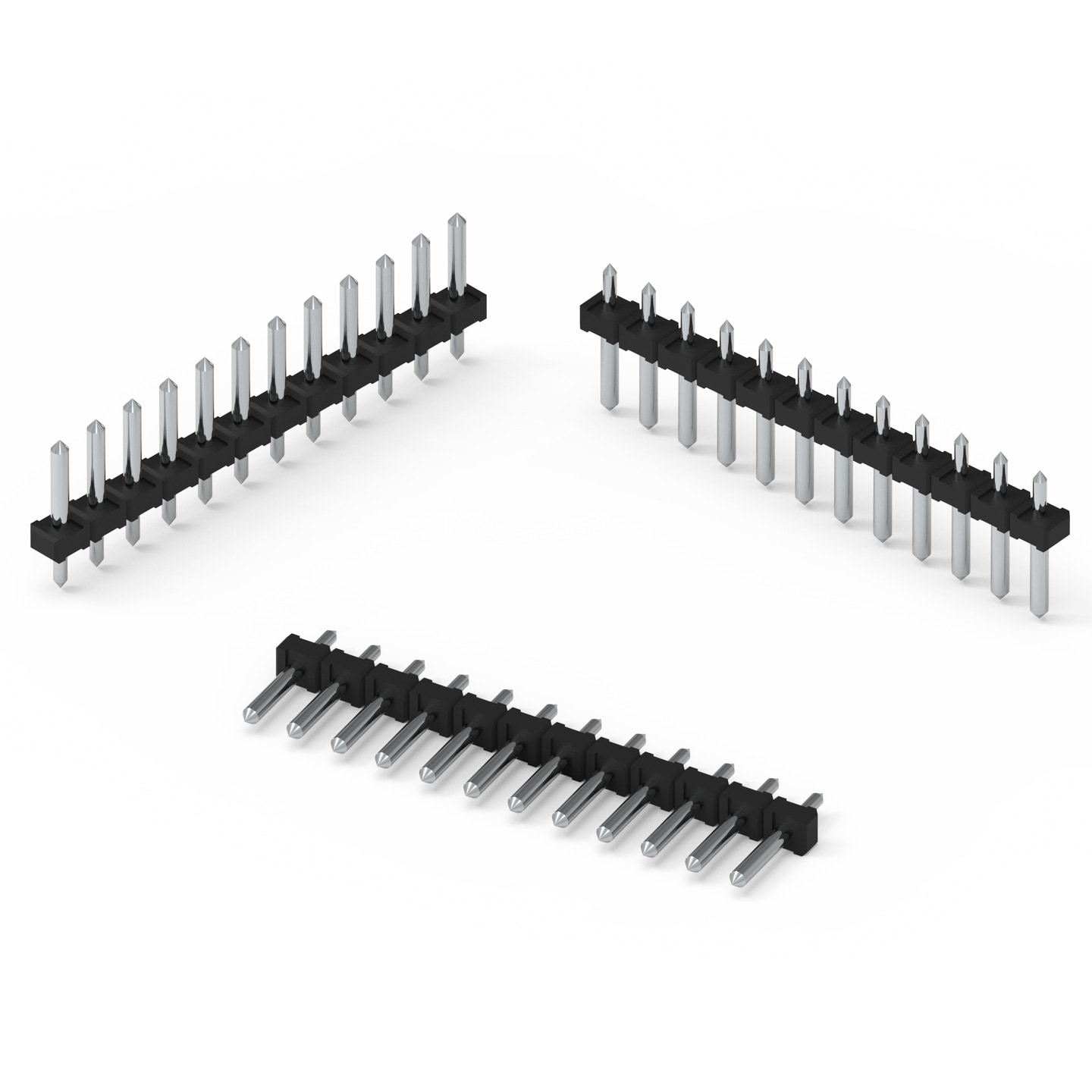

WR-TBL Series 3001 - Pin Header 3.50mm pitch - Vertical cable entry - THT

General Information
Betriebstemperatur	-40 °C up to +115 °C
Raster	3.5 mm

Material Properties
Isolationsmaterial	PA46
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Pin Material	Messing
Pinbeschichtung	Zinn über Nickel

Electrical Properties
I_R	10 A
Arbeitsspannung	300 V (AC)
Spannungsfestigkeit	1600 V (AC)
Kontaktwiderstand	20 mΩ

Certification
cULus Zulassung	E315414

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Muster
691300100002	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25c).IntLib \| 108.4 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 3D_WR-TBL_691300100002 (rev1).pdf \| 45.4 KB IGS IGS_WR-TBL_691300100002 (rev1).igs \| 311.7 KB STP STP_WR-TBL_691300100002 (rev1).stp \| 60.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PCB Header	PCB	Nein	Vertical PCB Header
691300100003	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25c).IntLib \| 108.4 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 3D_WR-TBL_691300100003 (rev1).pdf \| 55.1 KB IGS IGS_WR-TBL_691300100003 (rev1).igs \| 445.3 KB STP STP_WR-TBL_691300100003 (rev1).stp \| 86.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PCB Header	PCB	Nein	Vertical PCB Header
691300100024	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25c).IntLib \| 108.4 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PCB Header	PCB	Nein	Vertical PCB Header

Artikel Nr.	Datenblatt
691300100002	SPEC
691300100003	SPEC
691300100024	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Muster

Gegenstecker

WR-TBL Series 3161 - Plug with Rising Cage Clamp 3.50mm pitch - Modular Horizontal cable entry - Cable
