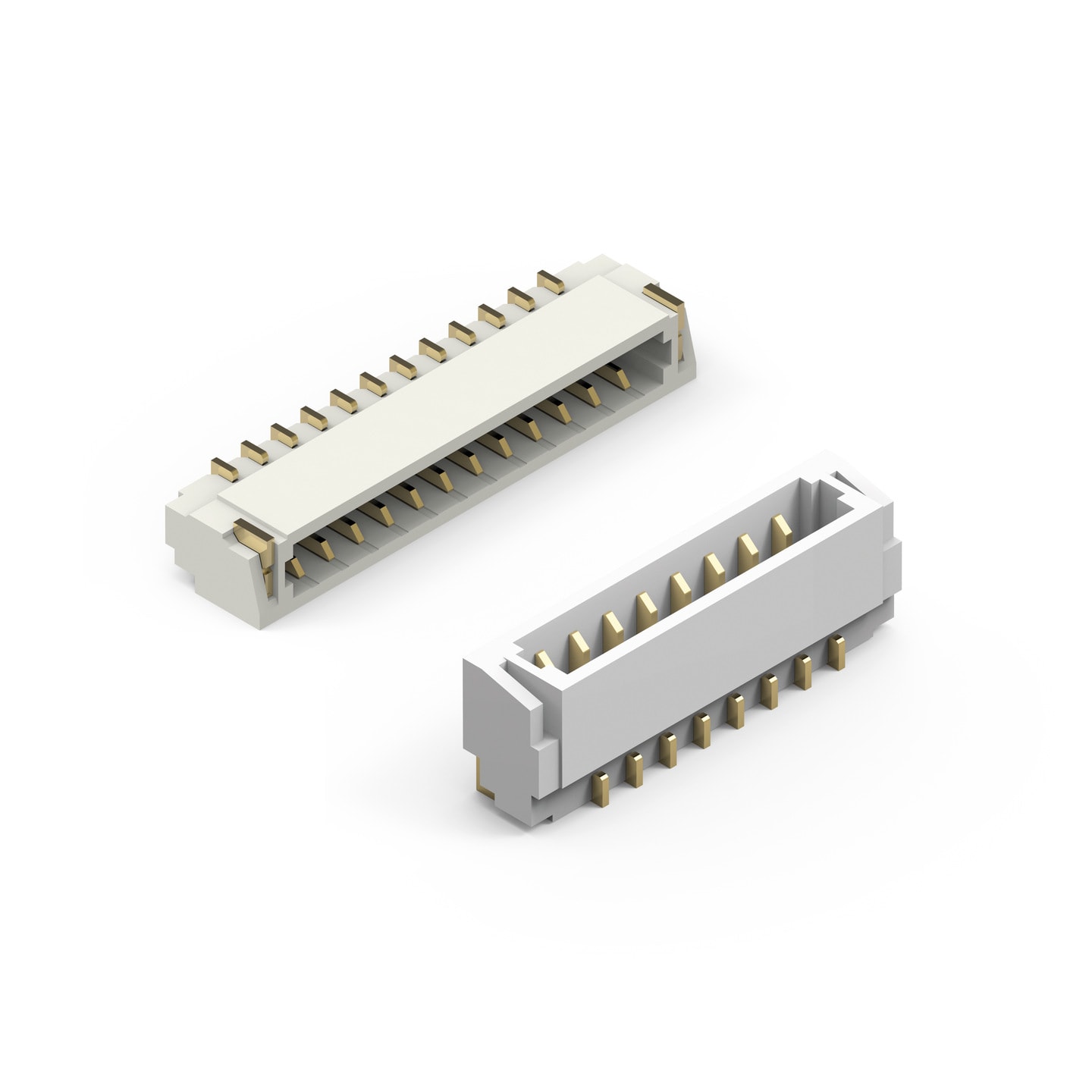

WR-WTB 0.80 mm Male Header

Merkmale

Properties:

Rated Current: 0.5 A
Working Voltage: 30 V
Operating temperature: -25 °C to +85 °C
UL 94-V0
Pitch: 0.80 mm

Features:

Fine pitch
SMT soldering

Anwendung

Microelectronic
Portable devices
Industry 4.0

Artikeldaten

Alle

Horizontal

Vertical

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Montageart	Gender	Typ	Kontaktbeschichtung	Verpackung	Gegenstecker	Muster
	689302124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689302124022 (rev1).pdf \| 58.3 KB IGS IGS_ConWTB080_689302124022 (rev1).igs \| 906.3 KB STP STP_ConWTB080_689302124022 (rev1).stp \| 210.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	0.8	SMT	Männlich	Vertikal	Gold über Nickel	Tape and Reel mit Kappe	689189103002 689100103002 689002114322
	689102131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689102131822 (rev1).pdf \| 55.5 KB IGS IGS_ConWTB080_689102131822 (rev1).igs \| 896.2 KB STP IGS_ConWTB080_689102131822 (rev1).stp \| 209.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	0.8	SMT	Männlich	Horizontal	Gold über Nickel	Tape and Reel	689189103002 689100103002 689002114322
	689303124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689303124022 (rev1).pdf \| 62 KB IGS IGS_ConWTB080_689303124022 (rev1).igs \| 974.7 KB STP STP_ConWTB080_689303124022 (rev1).stp \| 227.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	0.8	SMT	Männlich	Vertikal	Gold über Nickel	Tape and Reel mit Kappe	689189103003 689100103003 689003114322
	689103131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689103131822 (rev1).pdf \| 62.4 KB IGS IGS_ConWTB080_689103131822 (rev1).igs \| 1 MB STP STP_ConWTB080_689103131822 (rev1).stp \| 241.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	0.8	SMT	Männlich	Horizontal	Gold über Nickel	Tape and Reel	–
	689304124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689304124022 (rev1).pdf \| 65.6 KB IGS IGS_ConWTB080_689304124022 (rev1).igs \| 1 MB STP STP_ConWTB080_689304124022 (rev1).stp \| 243.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	0.8	SMT	Männlich	Vertikal	Gold über Nickel	Tape and Reel mit Kappe	689189103004 689100103004 689004114322
	689104131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689104131822 (rev1).pdf \| 53.9 KB IGS IGS_ConWTB080_689104131822 (rev1).igs \| 1.1 MB STP STP_ConWTB080_689104131822 (rev1).stp \| 274.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	0.8	SMT	Männlich	Horizontal	Gold über Nickel	Tape and Reel	689189103004 689100103004 689004114322
	689305124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689305124022 (rev1).pdf \| 69.8 KB IGS IGS_ConWTB080_689305124022 (rev1).igs \| 1.1 MB STP STP_ConWTB080_689305124022 (rev1).stp \| 261.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	0.8	SMT	Männlich	Vertikal	Gold über Nickel	Tape and Reel mit Kappe	689189103005 689100103005 689005114322
	689105131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689105131822 (rev1).pdf \| 77.6 KB IGS IGS_ConWTB080_689105131822 (rev1).igs \| 1.3 MB STP STP_ConWTB080_689105131822 (rev1).stp \| 308.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	0.8	SMT	Männlich	Horizontal	Gold über Nickel	Tape and Reel	689189103005 689100103005 689005114322
	689306124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689306124022 (rev1).pdf \| 98.3 KB IGS IGS_ConWTB080_689306124022 (rev1).igs \| 1.1 MB STP STP_ConWTB080_689306124022 (rev1).stp \| 276.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	0.8	SMT	Männlich	Vertikal	Gold über Nickel	Tape and Reel mit Kappe	689189103006 689100103006 689006114322
	689106131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689106131822 (rev1).pdf \| 86.1 KB IGS IGS_ConWTB080_689106131822 (rev1).igs \| 1.4 MB STP STP_ConWTB080_689106131822 (rev1).stp \| 336.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	0.8	SMT	Männlich	Horizontal	Gold über Nickel	Tape and Reel	689189103006 689100103006 689006114322
	689308124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689308124022 (rev1).pdf \| 82.7 KB IGS IGS_ConWTB080_689308124022 (rev1).igs \| 1.3 MB STP STP_ConWTB080_689308124022 (rev1).stp \| 307.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	0.8	SMT	Männlich	Vertikal	Gold über Nickel	Tape and Reel mit Kappe	689189103008 689100103008 689008114322
	689108131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689108131822 (rev1).pdf \| 101 KB IGS IGS_ConWTB080_689108131822 (rev1).igs \| 1.7 MB STP STP_ConWTB080_689108131822 (rev1).stp \| 402.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	0.8	SMT	Männlich	Horizontal	Gold über Nickel	Tape and Reel	689189103008 689100103008 689008114322
	689310124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689310124022 (rev1).pdf \| 90.3 KB IGS IGS_ConWTB080_689310124022 (rev1).igs \| 1.4 MB STP STP_ConWTB080_689310124022 (rev1).stp \| 340.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	0.8	SMT	Männlich	Vertikal	Gold über Nickel	Tape and Reel mit Kappe	689189103010 689100103010 689010114322
	689110131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689110131822 (rev1).pdf \| 115.7 KB IGS IGS_ConWTB080_689110131822 (rev1).igs \| 2 MB STP STP_ConWTB080_689110131822 (rev1).stp \| 468.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	0.8	SMT	Männlich	Horizontal	Gold über Nickel	Tape and Reel	689189103010 689100103010 689010114322
	689312124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689312124022 (rev1).pdf \| 98.3 KB IGS IGS_ConWTB080_689312124022 (rev1).igs \| 1.5 MB STP STP_ConWTB080_689312124022 (rev1).stp \| 372.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	0.8	SMT	Männlich	Vertikal	Gold über Nickel	Tape and Reel mit Kappe	689189103012 689100103012 689012114322
	689112131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_ConWTB080_689112131822 (rev1).pdf \| 130.7 KB IGS IGS_ConWTB080_689112131822 (rev1).igs \| 2.2 MB STP STP_ConWTB080_689112131822 (rev1).stp \| 538.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	0.8	SMT	Männlich	Horizontal	Gold über Nickel	Tape and Reel	689189103012 689100103012 689012114322

	Artikel Nr.	Datenblatt
	689302124022	SPEC
	689102131822	SPEC
	689303124022	SPEC
	689103131822	SPEC
	689304124022	SPEC
	689104131822	SPEC
	689305124022	SPEC
	689105131822	SPEC
	689306124022	SPEC
	689106131822	SPEC
	689308124022	SPEC
	689108131822	SPEC
	689310124022	SPEC
	689110131822	SPEC
	689312124022	SPEC
	689112131822	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Montageart	Gender	Typ	Kontaktbeschichtung	Verpackung	Gegenstecker	Muster

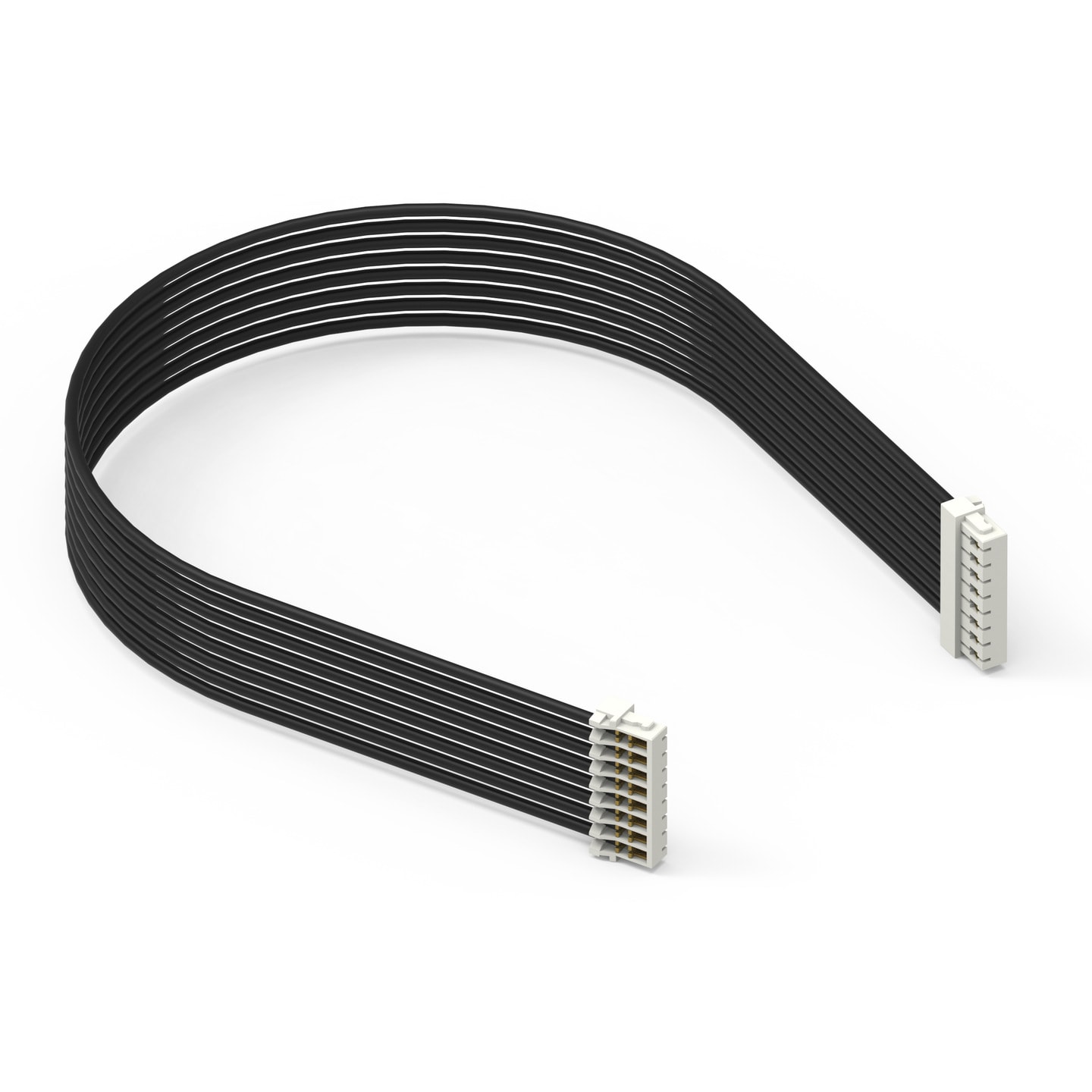

Gegenstecker

WR-WTB 0.80 mm IDC Female Housing

WR-WTB 0.80 mm Female Pre-crimped Housing
