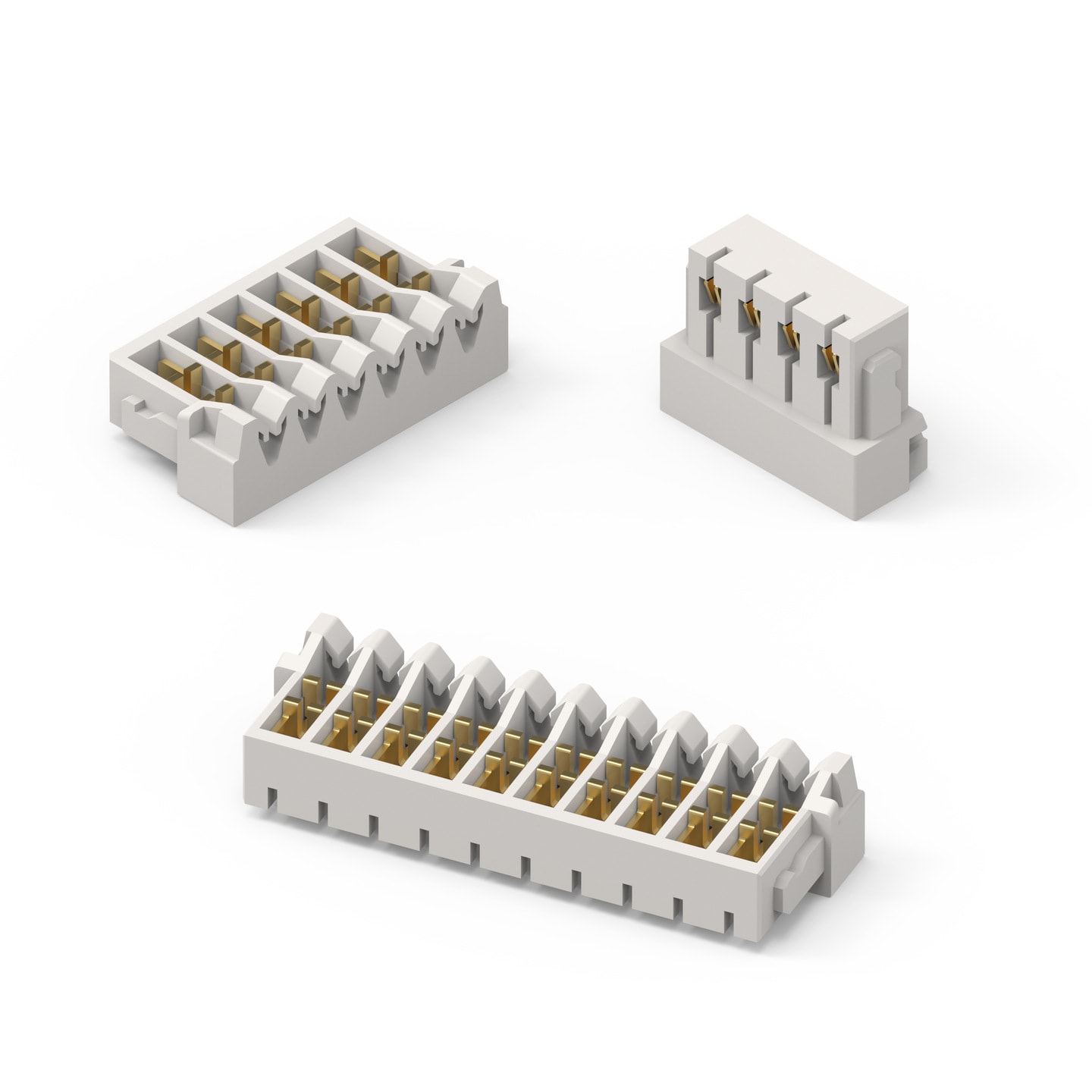

WR-WTB 0.80 mm IDC Female Housing

Merkmale

Properties:
Rated current: 0.5 A
Working voltage: 30 V
Operating temperature: -25 °C up to +85 °C
UL 94-V0
Features:
Fine pitch
IDC assembly

Anwendung

Microelectronic
Portable devices
Industry 4.0

Artikeldaten

IDC Female Housing

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster(mm)	Gender	Kontaktbeschichtung	I_R(A)	Arbeitsspannung(V (AC))	Isolationsmaterial	Kontaktwiderstand(mΩ)	Verpackung	Gegenstecker	Muster
	689002114322	2, 0.8 mm, Weiblich	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConWTB080_689002114322 (rev1).pdf \| 154.1 KB IGS IGS_ConWTB080_689002114322 (rev1).igs \| 1.8 MB STP SPT_ConWTB080_689002114322 (rev1).stp \| 387.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität2	Raster0.8 mm	GenderWeiblich	KontaktbeschichtungGold über Nickel	Nennstrom0.5 A	Arbeitsspannung30 V (AC)	IsolationsmaterialPA66	Kontaktwiderstand20 mΩ	VerpackungBeutel	Gegenstecker 689302124022 689102131822
	689003114322	3, 0.8 mm, Weiblich	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConWTB080_689003114322 (rev1).pdf \| 174.3 KB IGS IGS_ConWTB080_689003114322 (rev1).igs \| 2.1 MB STP STP_ConWTB080_689003114322 (rev1).stp \| 470.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität3	Raster0.8 mm	GenderWeiblich	KontaktbeschichtungGold über Nickel	Nennstrom0.5 A	Arbeitsspannung30 V (AC)	IsolationsmaterialPA66	Kontaktwiderstand20 mΩ	VerpackungBeutel	Gegenstecker 689303124022
	689004114322	4, 0.8 mm, Weiblich	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConWTB080_689004114322 (rev1).pdf \| 193.6 KB IGS IGS_ConWTB080_689004114322 (rev1).igs \| 2.5 MB STP STP_ConWTB080_689004114322 (rev1).stp \| 550.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	Raster0.8 mm	GenderWeiblich	KontaktbeschichtungGold über Nickel	Nennstrom0.5 A	Arbeitsspannung30 V (AC)	IsolationsmaterialPA66	Kontaktwiderstand20 mΩ	VerpackungBeutel	Gegenstecker 689304124022 689104131822
	689005114322	5, 0.8 mm, Weiblich	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConWTB080_689005114322 (rev1).pdf \| 213.8 KB IGS IGS_ConWTB080_689005114322 (rev1).igs \| 2.8 MB STP STP_ConWTB080_689005114322 (rev1).stp \| 632.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	Raster0.8 mm	GenderWeiblich	KontaktbeschichtungGold über Nickel	Nennstrom0.5 A	Arbeitsspannung30 V (AC)	IsolationsmaterialPA66	Kontaktwiderstand20 mΩ	VerpackungBeutel	Gegenstecker 689305124022 689105131822
	689006114322	6, 0.8 mm, Weiblich	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConWTB080_689006114322 (rev1).pdf \| 233.9 KB IGS IGS_ConWTB080_689006114322 (rev1).igs \| 3.2 MB STP STP_ConWTB080_689006114322 (rev1).stp \| 720.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität6	Raster0.8 mm	GenderWeiblich	KontaktbeschichtungGold über Nickel	Nennstrom0.5 A	Arbeitsspannung30 V (AC)	IsolationsmaterialPA66	Kontaktwiderstand20 mΩ	VerpackungBeutel	Gegenstecker 689306124022 689106131822
	689008114322	8, 0.8 mm, Weiblich	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConWTB080_689008114322 (rev1).pdf \| 274.5 KB IGS IGS_ConWTB080_689008114322 (rev1).igs \| 3.9 MB STP STP_ConWTB080_689008114322 (rev1).stp \| 892.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	Raster0.8 mm	GenderWeiblich	KontaktbeschichtungGold über Nickel	Nennstrom0.5 A	Arbeitsspannung30 V (AC)	IsolationsmaterialPA66	Kontaktwiderstand20 mΩ	VerpackungBeutel	Gegenstecker 689308124022 689108131822
	689010114322	10, 0.8 mm, Weiblich	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConWTB080_689010114322 (rev1).pdf \| 314.6 KB IGS IGS_ConWTB080_689010114322 (rev1).igs \| 4.6 MB STP STP_ConWTB080_689010114322 (rev1).stp \| 1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität10	Raster0.8 mm	GenderWeiblich	KontaktbeschichtungGold über Nickel	Nennstrom0.5 A	Arbeitsspannung30 V (AC)	IsolationsmaterialPA66	Kontaktwiderstand20 mΩ	VerpackungBeutel	Gegenstecker 689310124022 689110131822
	689012114322	12, 0.8 mm, Weiblich	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_ConWTB080_689012114322 (rev1).pdf \| 355.6 KB IGS IGS_ConWTB080_689012114322 (rev1).igs \| 5.3 MB STP STP_ConWTB080_689012114322 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität12	Raster0.8 mm	GenderWeiblich	KontaktbeschichtungGold über Nickel	Nennstrom0.5 A	Arbeitsspannung30 V (AC)	IsolationsmaterialPA66	Kontaktwiderstand20 mΩ	VerpackungBeutel	Gegenstecker 689312124022 689112131822

Gegenstecker

WR-WTB 0.80 mm Male Header
