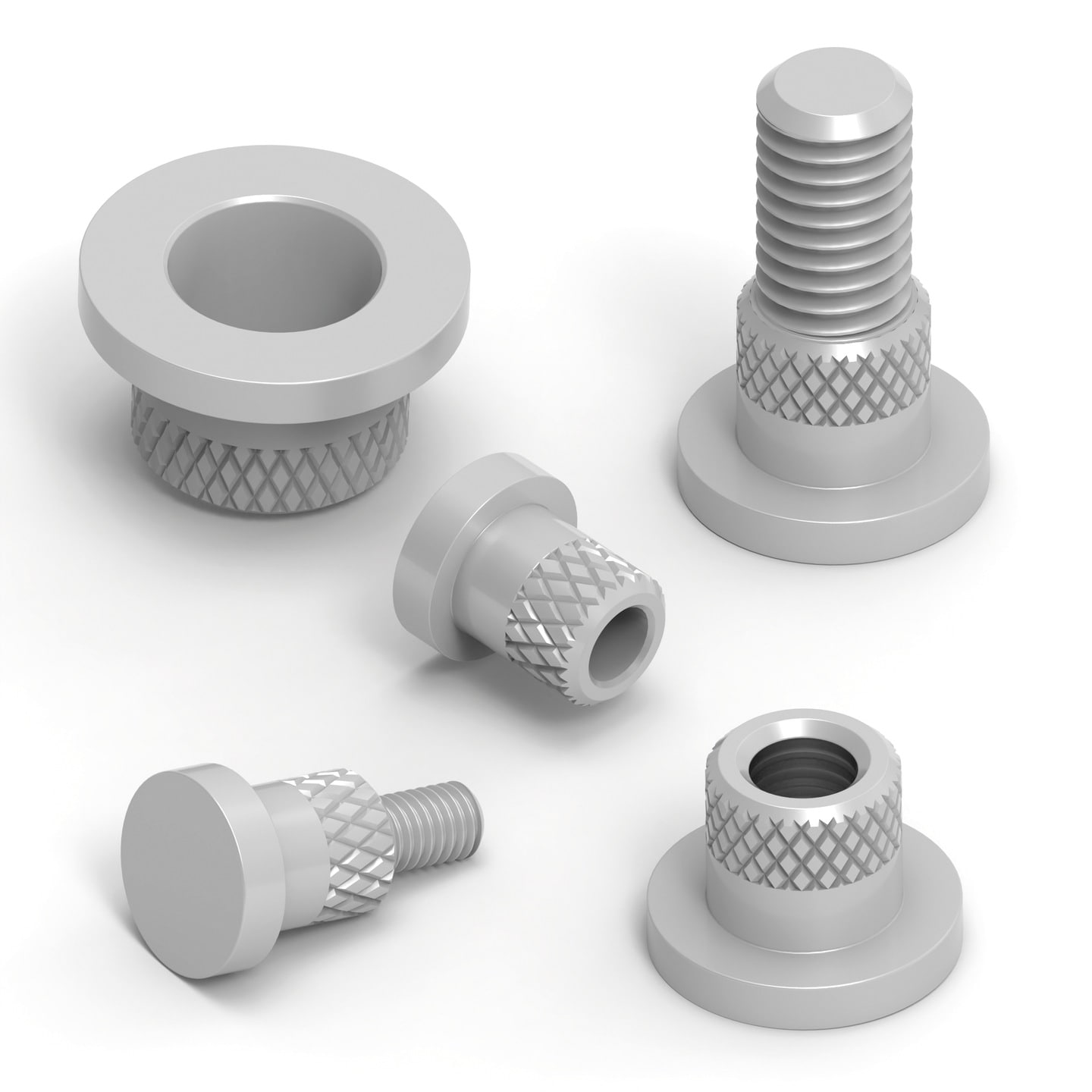

WP-TPSE REDCUBE PRESS-FIT two-part, support element

WP-TPSE REDCUBE PRESS-FIT two-part, support element
WP-TPSE REDCUBE PRESS-FIT two-part, support element

Anwendung

  • Durch die Stromversorgungselemente können Ströme bis über 300A auf die Leiterplatte übertragen werden.
General Information
Betriebstemperatur-55 °C up to +150 °C
MaterialMessing
OberflächeZinn
AusführungPress-Fit
Packaging Properties
VerpackungLose

Application Notes

Artikeldaten

Artikeldaten filtern
Filtern nach
Alle löschen
 Artikel in 0 Produktserien anzeigen
 Artikel in 0 Produktserien
Alle zurücksetzen
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
Artikel Nr.
Daten­blatt
Downloads
Status
H(mm)
Ø OD(mm)
Ti
To
Ø ID(mm)
Tl(mm)
Ø OD1(mm)
Zubehör
Design Kit
MusterVerfügbarkeit & Muster
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461073
SPEC8.4 mm, 8 mm, M3
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser8 mm
InnengewindeM3
–
–
–
Außendurchmesser5.65 mm
Zubehör
746107047461070
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461119
SPEC8.4 mm, 8 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser8 mm
–
–
Innendurchmesser3.2 mm
–
Außendurchmesser5.65 mm
Zubehör
746107047461070
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461120
SPEC8.4 mm, 8 mm, M4
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser8 mm
InnengewindeM4
–
–
–
Außendurchmesser5.65 mm
Zubehör
746107047461070
Design Kit
746701
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461122
SPEC8.4 mm, 8 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser8 mm
–
–
Innendurchmesser4.2 mm
–
Außendurchmesser5.65 mm
Zubehör
746107047461070
Design Kit
746701
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461123
SPEC8.4 mm, 12 mm, M5
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser12 mm
InnengewindeM5
–
–
–
Außendurchmesser7.45 mm
Zubehör
74610717460211
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461082
SPEC8.4 mm, 12 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser12 mm
–
–
Innendurchmesser5.2 mm
–
Außendurchmesser7.45 mm
Zubehör
74610717460211
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461126
SPEC8.4 mm, 12 mm, M6
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser12 mm
InnengewindeM6
–
–
–
Außendurchmesser7.45 mm
Zubehör
74610717460211
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461074
SPEC8.4 mm, 12 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser12 mm
–
–
Innendurchmesser6.2 mm
–
Außendurchmesser7.45 mm
Zubehör
74610717460211
Design Kit
746701
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461128
SPEC8.4 mm, 15 mm, M8
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser15 mm
InnengewindeM8
–
–
–
Außendurchmesser9.95 mm
Zubehör
7461166
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461129
SPEC8.4 mm, 15 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser15 mm
–
–
Innendurchmesser8.2 mm
–
Außendurchmesser9.95 mm
Zubehör
7461166
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7462096
SPEC8.4 mm, 15 mm, M8
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser15 mm
InnengewindeM8
–
–
–
Außendurchmesser10.65 mm
Zubehör
7462095
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7462098
SPEC8.4 mm, 15 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe8.4 mm
Außendurchmesser15 mm
–
–
Innendurchmesser8.2 mm
–
Außendurchmesser10.65 mm
Zubehör
7462095
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461118
SPEC13.4 mm, 8 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe13.4 mm
Außendurchmesser8 mm
–
AußengewindeM3
–
Gewindelänge5 mm
Außendurchmesser5.65 mm
Zubehör
746107047461070
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461121
SPEC14.4 mm, 8 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe14.4 mm
Außendurchmesser8 mm
–
AußengewindeM4
–
Gewindelänge6 mm
Außendurchmesser5.65 mm
Zubehör
746107047461070
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461124
SPEC16.4 mm, 12 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe16.4 mm
Außendurchmesser12 mm
–
AußengewindeM5
–
Gewindelänge8 mm
Außendurchmesser7.45 mm
Zubehör
74610717460211
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461127
SPEC18.4 mm, 12 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe18.4 mm
Außendurchmesser12 mm
–
AußengewindeM6
–
Gewindelänge10 mm
Außendurchmesser7.45 mm
Zubehör
74610717460211
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7461075
SPEC21.4 mm, 15 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe21.4 mm
Außendurchmesser15 mm
–
AußengewindeM8
–
Gewindelänge13 mm
Außendurchmesser9.95 mm
Zubehör
7461166
Design Kit –
–Verfügbarkeit prüfen
WP-TPSE REDCUBE PRESS-FIT two-part, support element
7462097
SPEC21.4 mm, 15 mm, –
Verfügbarkeit
–
Downloads1 Dateien

Status
AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Höhe21.4 mm
Außendurchmesser15 mm
–
AußengewindeM8
–
Gewindelänge13 mm
Außendurchmesser10.65 mm
Zubehör
7462095
Design Kit –
–Verfügbarkeit prüfen

REDCUBE Terminals - 4power!

REDCUBE Terminals - 4power!

REDCUBE Terminals bieten einen höchst zuverlässigen Hochstromanschluss auf der Leiterplatte. Geringe Übergangswiderstände garantieren eine minimale Eigenerwärmung. Vier Bauformen decken alle führenden Bestückungstechnologien ab und ermöglichen eine Vielzahl von Anwendungsmöglichkeiten.



Eigenschaften:

  • Höchste Flexibilität durch vielfältige Anschlusstechnologien
  • Extreme Stromtragfähigkeit von bis zu 500 A
  • Vielfältige Wire-to-Board und Board-to-Board Lösungen
  • Minimaler Übergangswiderstand
  • Außergewöhnlich hohe mechanische Stabilität

REDCUBE PRESS-FIT

Stromtragfähigkeit bis 500 A
Einfach und schnelle Montage
Auszugskraft 10 kg/Pin
Press-Fit Technologie
Niedrigste Wärmeentwicklung
Kälteverschweißung zwischen den Materialien

Anwendungen, Leistungen & Einpressverfahren

Anwendungen

Der Nennstrom von REDCUBE PRESS-FIT ist beeindruckend. Im Vergleich zu anderen Komponenten zur Stromübertragung hat REDCUBE PRESS-FIT bei gleicher Stromtragfähigkeit die niedrigste Wärmeentwicklung.

  • Wire-to-Board und Board-to-Board Hochstromverbindungen
  • Montage von Kupferschienen direkt auf der Leiterplatte
  • 90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen
  • Montage von IGBT-Modulen

Bemerkenswerte Leistung

Bezüglich der Langzeitzuverlässigkeit überzeugt REDCUBE PRESS-FIT mit dem niedrigsten Failure in Time Wert des Gesamtsystems. Dieser ist bis dreißig Mal besser als der einer SMD-Lötstelle. Beim Einsatz von REDCUBE PRESS-FIT ist eine zweiseitige Bestückung problemlos möglich, was eine sehr kompakte Auslegung von Baugruppen gestattet.

  • Einfache und schnelle Montage
  • Keine kalten Lötstellen
  • Hohe Prozesssicherheit
  • Minimale Eigenerwärmung
  • Beidseitige Bestückung der Leiterplatten

Einpressverfahren

Eine leistungsfähige Einpressverbindung wird hergestellt indem ein Einpresspin in das durchkontaktierte Loch einer Leiterplatte eingepresst wird. Dieser Vorgang erzeugt eine hohe Reibung, die zu einer homogenen Kaltverschweißung an den Anbindungsstellen zwischen Pin und Durchkontaktierung führt. Keine andere Technologie überträgt Ströme bis zu 500 A bei solch geringer Wärmeentwicklung.

  • Nahtloser und homogener Materialübergang zwischen Pin und Durchkontaktierung
  • Übergangswiderstand kleiner als 200 μΩ
  • Gasdichte elektrische und mechanische Verbindung
  • Extrem starke mechanische Verbindung
