Bauelemente Optoelektronik Infrared Infrarot LEDs

WL-TIRW THT Infrared Round Waterclear

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart

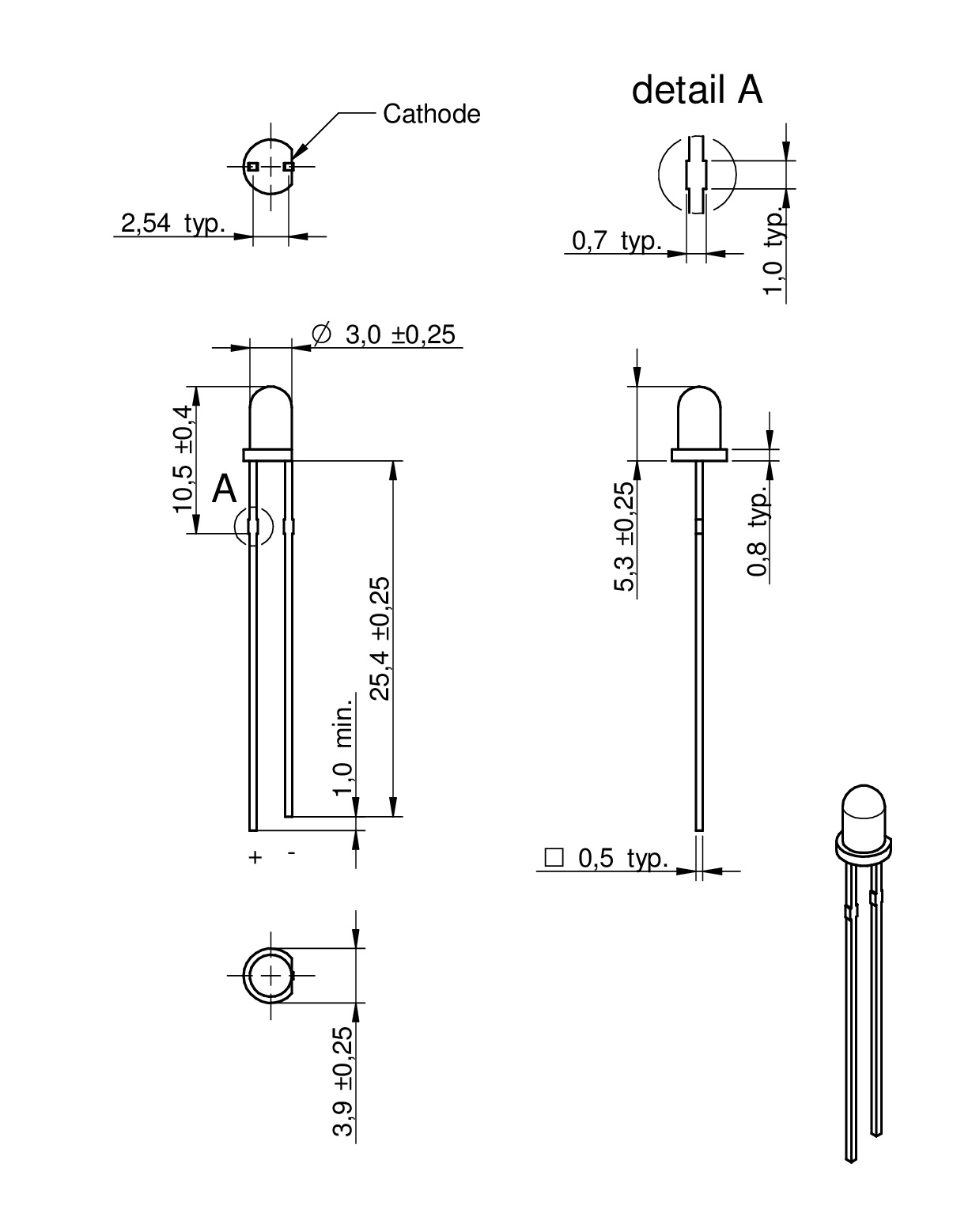

3 mm - without stopper		3	3	5.3	THT

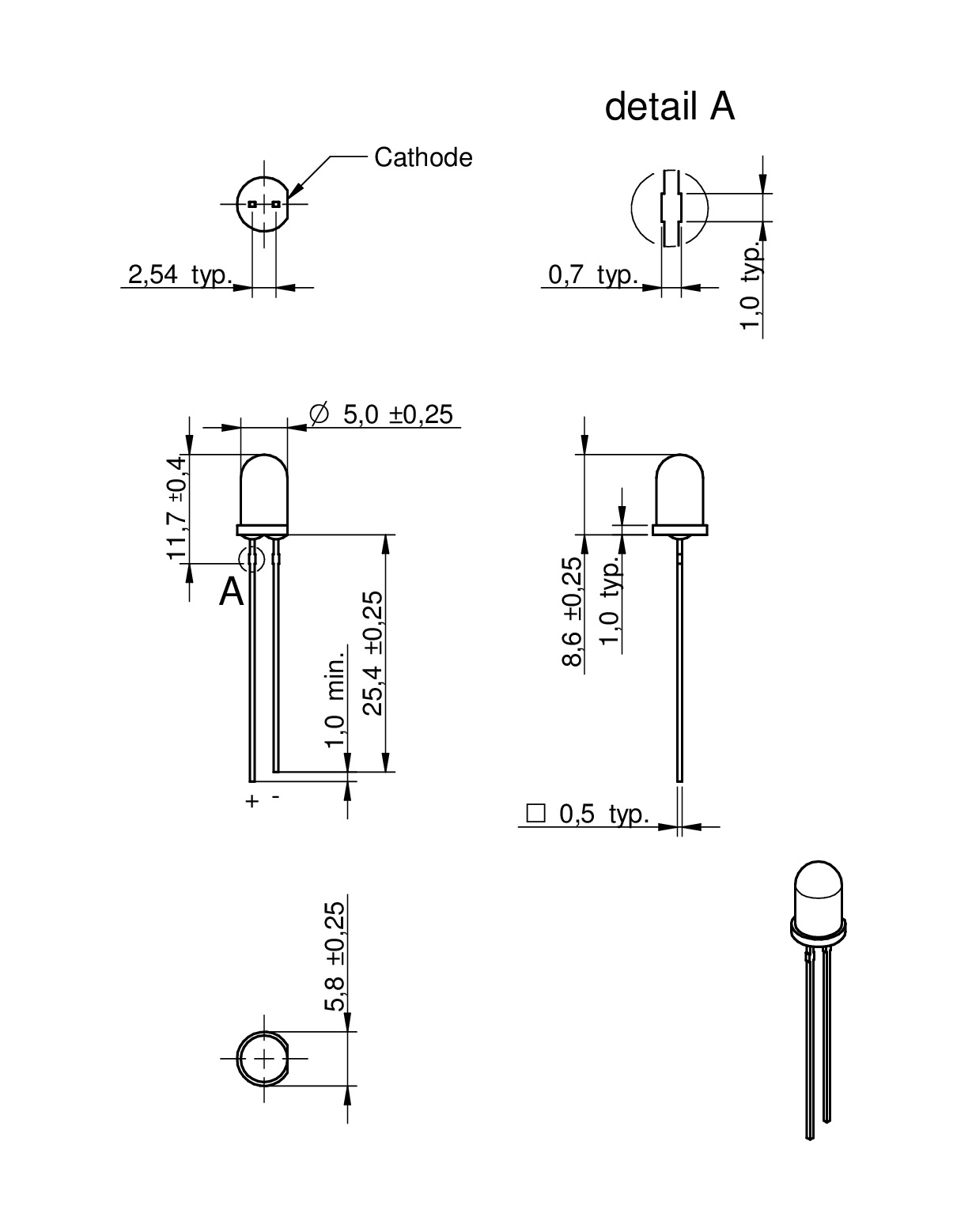

5 mm - without stopper		5.8	5	8.6	THT

LTSpice-Dateien

LT

LTSpice_WL-TIRW (rev22a).zip

|

1.9 KB

Merkmale

Infrarot Emitter
Sehr hohe Strahlungsintensität
Standardgröße 3mm und 5mm
Schnelle Schaltzeiten

Anwendung

Sensorik
Abstandsmessung
Fernbedienung
Rauchmelder
Datenübertragung

Artikeldaten

Alle

3 mm - without stopper

5 mm - without stopper

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_{Centroid max.}	I_{e typ.} (mW/sr)	V_{F typ.} (V)	2θ_{50% typ.} (°)	Chiptechnologie	Design Kit
15400585A3590	850 nm, 845.0, 85 mW/sr	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRW (rev22c).IntLib \| 47 KB CDS Cadence_WL-TIRW (rev19a).zip \| 168.5 KB EAG Eagle_WL-TIRW (rev21a).lbr \| 18.6 KB CAD-Dateien ZIP IGS Download_IGS_WL-TIRW-5mm (rev1).igs \| 233.3 KB STP Download_STP_WL-TIRW-5mm (rev1).stp \| 74.2 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRW (rev22a).zip \| 3.2 KB Zertifikate ZIP CER IR_LED_certificate_WL-TIRW-5mm_1540585A3590 (rev1).pdf \| 1.2 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.] 850 nm	Schwerpunktwellenlänge [max.] 845.0	(Ab)Strahlungsintensität [typ.] 85 mW/sr	Durchlassspannung [typ.] 1.5 V	Abstrahlwinkel Phi 0° [typ.] 35 °	Chiptechnologie AlGaAs	Design Kit 154150
15400385A3590	850 nm, 845.0, 60 mW/sr	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRW (rev22c).IntLib \| 47 KB CDS Cadence_WL-TIRW (rev19a).zip \| 168.5 KB EAG Eagle_WL-TIRW (rev21a).lbr \| 18.6 KB CAD-Dateien ZIP IGS Download_IGS_WL-TIRW-3mm (rev1).igs \| 197.1 KB STP Download_STP_WL-TIRW-3mm (rev1).stp \| 72.7 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRW (rev22a).zip \| 3.2 KB Zertifikate ZIP CER IR_LED_certificate_WL-TIRW-3mm_15400385A3590 (rev1).pdf \| 1.2 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.] 850 nm	Schwerpunktwellenlänge [max.] 845.0	(Ab)Strahlungsintensität [typ.] 60 mW/sr	Durchlassspannung [typ.] 1.5 V	Abstrahlwinkel Phi 0° [typ.] 35 °	Chiptechnologie AlGaAs	Design Kit 154150
15400594A3590	940 nm, 940.0, 75 mW/sr	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRW (rev22c).IntLib \| 47 KB CDS Cadence_WL-TIRW (rev19a).zip \| 168.5 KB EAG Eagle_WL-TIRW (rev21a).lbr \| 18.6 KB CAD-Dateien ZIP IGS Download_IGS_WL-TIRW-5mm (rev1).igs \| 233.3 KB STP Download_STP_WL-TIRW-5mm (rev1).stp \| 74.2 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRW (rev22a).zip \| 3.2 KB Zertifikate ZIP CER IR_LED_certificate_WL-TIRW-5mm_15400594A3590 (rev1).pdf \| 1.2 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.] 940 nm	Schwerpunktwellenlänge [max.] 940.0	(Ab)Strahlungsintensität [typ.] 75 mW/sr	Durchlassspannung [typ.] 1.3 V	Abstrahlwinkel Phi 0° [typ.] 35 °	Chiptechnologie AlGaAs	Design Kit 154150
15400394A3590	940 nm, 940.0, 30 mW/sr	Simulation	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRW (rev22c).IntLib \| 47 KB CDS Cadence_WL-TIRW (rev19a).zip \| 168.5 KB EAG Eagle_WL-TIRW (rev21a).lbr \| 18.6 KB CAD-Dateien ZIP IGS Download_IGS_WL-TIRW-3mm (rev1).igs \| 197.1 KB STP Download_STP_WL-TIRW-3mm (rev1).stp \| 72.7 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRW (rev22a).zip \| 3.2 KB Zertifikate ZIP CER IR_LED_certificate_WL-TIRW-3mm (rev1).pdf \| 1.2 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.] 940 nm	Schwerpunktwellenlänge [max.] 940.0	(Ab)Strahlungsintensität [typ.] 30 mW/sr	Durchlassspannung [typ.] 1.3 V	Abstrahlwinkel Phi 0° [typ.] 35 °	Chiptechnologie AlGaAs	Design Kit 154150

Passend zu

WL-TDRW THT Photodiode Round Waterclear

WL-TDRB THT Photodiode Round Black

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Infrarot LEDs & Phototransistoren
