WL-SWTP SMT White Top view PLCC

Bauform	L (mm)	B (mm)	H (mm)	Montageart

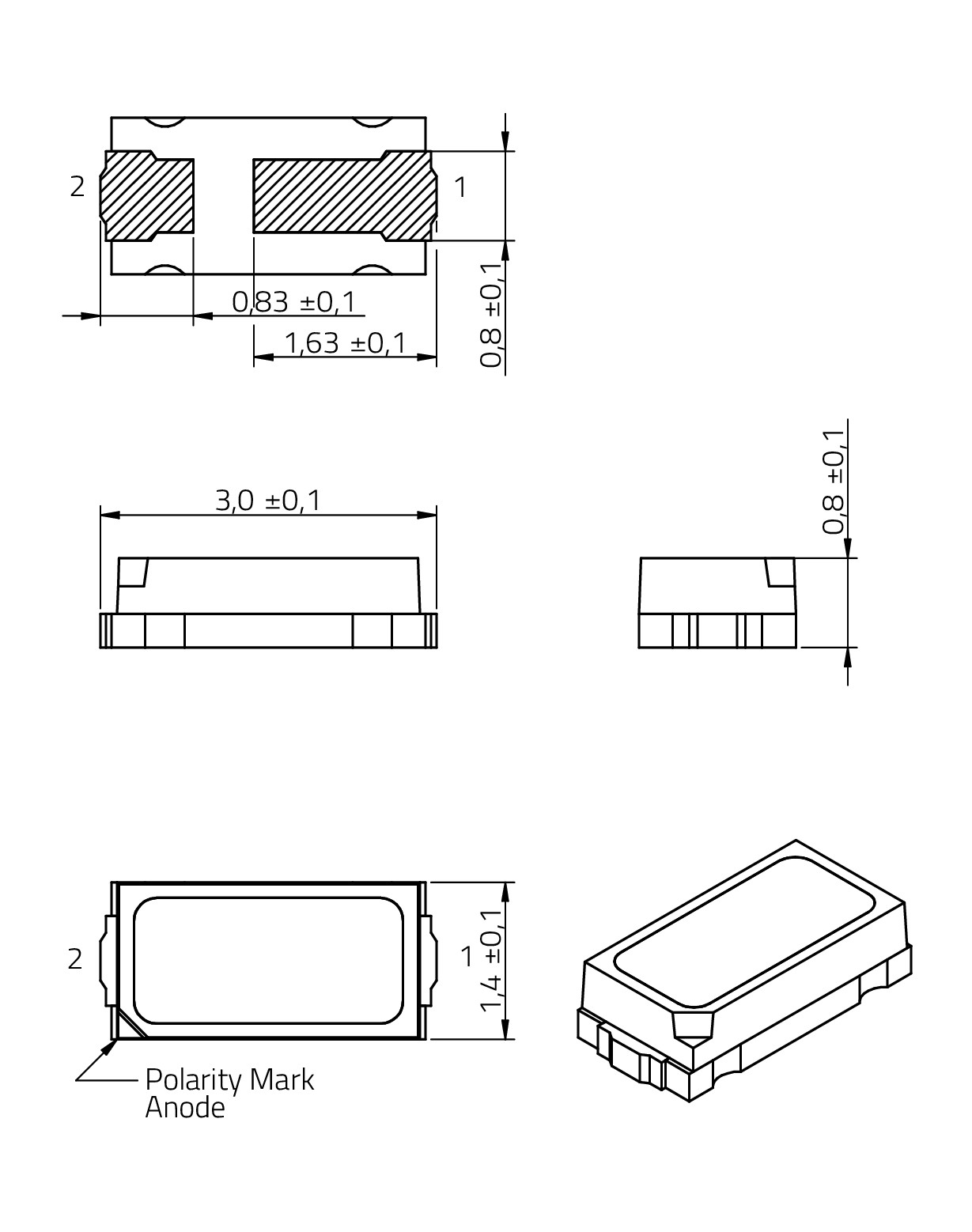

3014	3	1.4	-	SMT

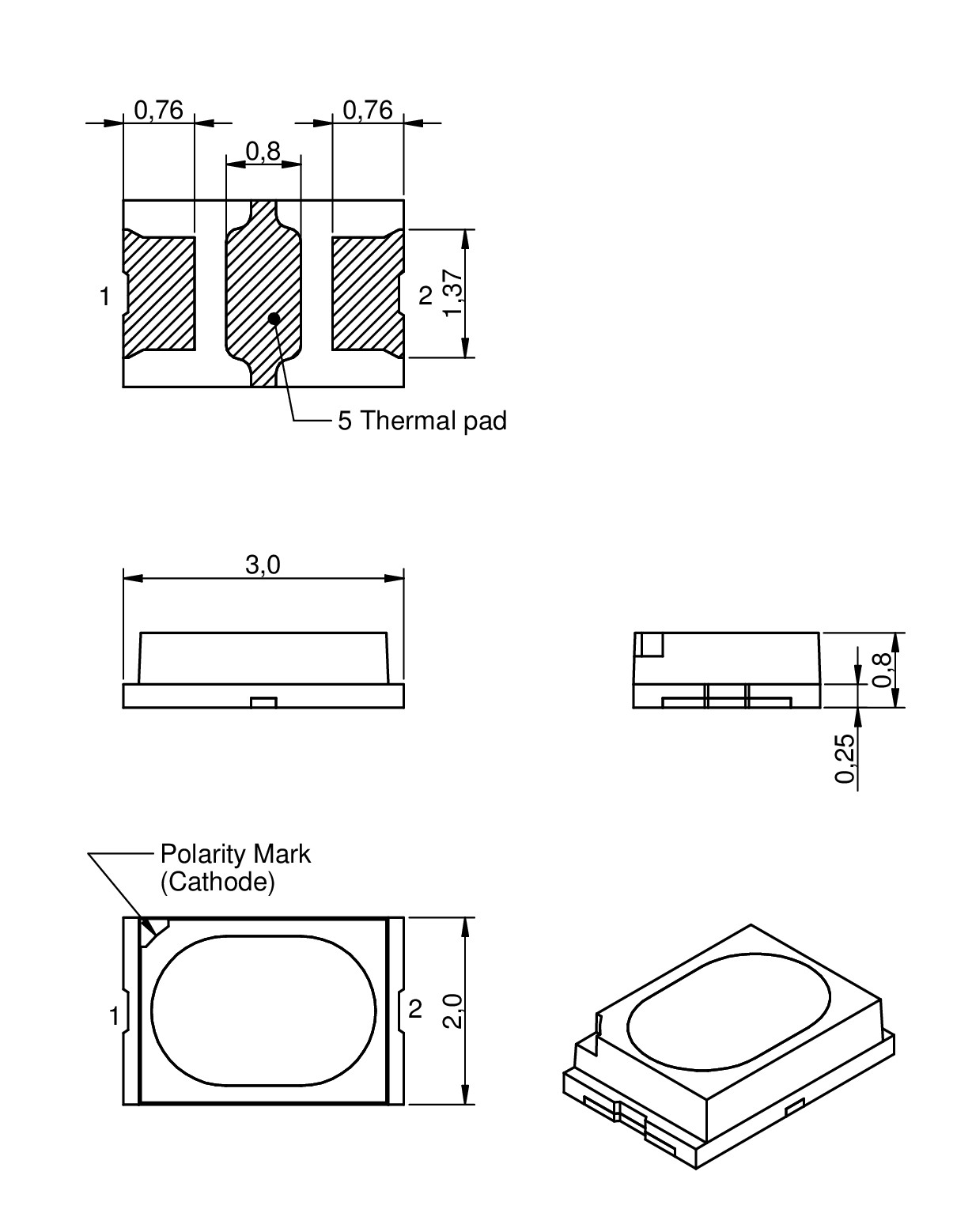

3022	3	2.1	0.8	SMT
3030	3	3	0.67	-

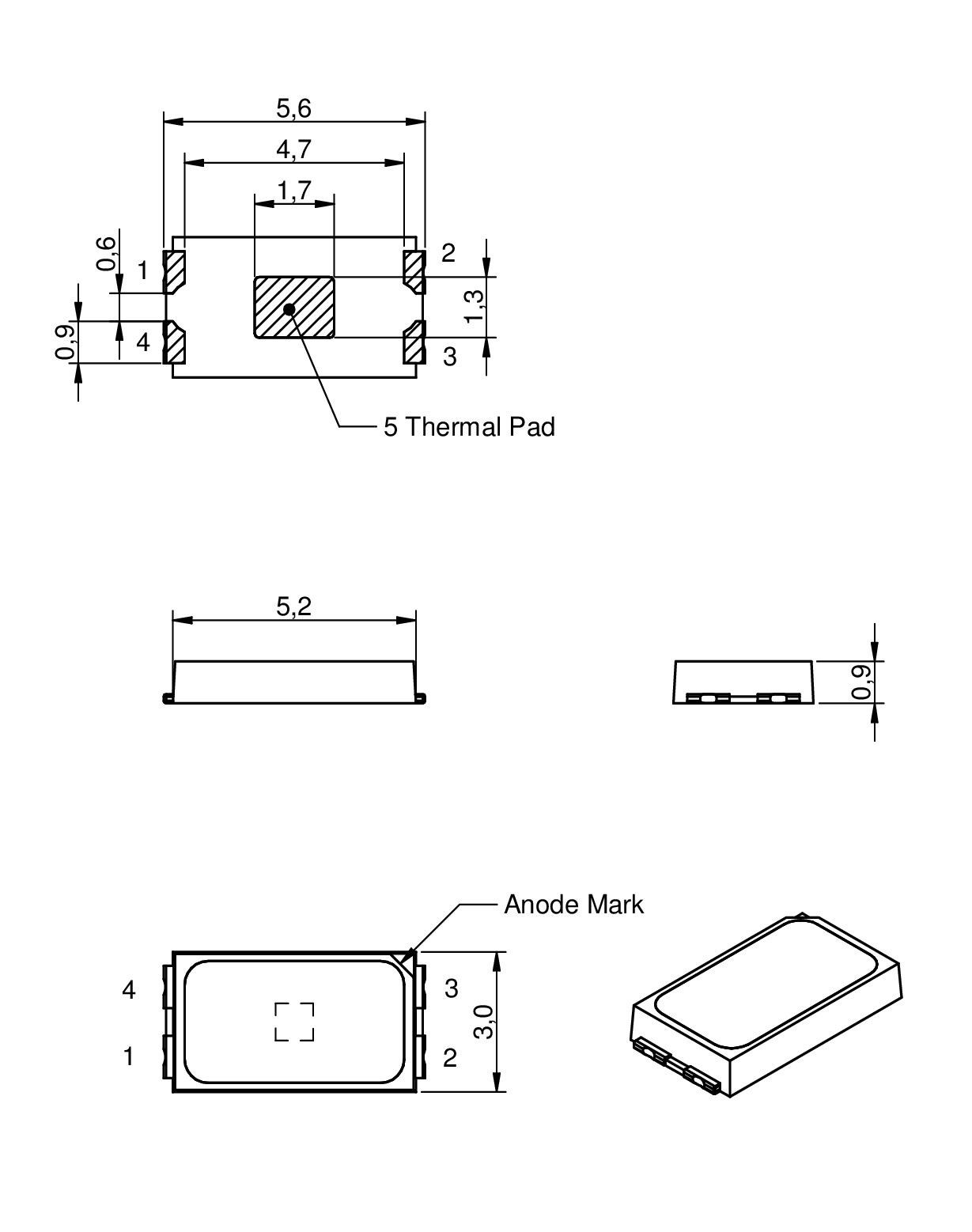

5630	-	3	-	SMT

LTSpice-Dateien

LT
LTSpice_WL-SWTP (rev22a).zip
|
2.2 KB

Merkmale

Schnellwechseln
Keine IR-Strahlung
Hoher CRI
Schmale und kleine Größe
Geringer Energieverbrauch
Geeignet für alle SMT Fertigungsmethoden
Aufsicht / Draufsicht / Ansicht von oben
Weiter Abstrahlungswinkel
Verschiedene Farbtemperaturen
LED Anschlusstemperatur: 130°C

Anwendung

Signalleuchten
Innenbildschirme
Hintergrundbeleuchtung
Illumination, Industrielle Beleuchtung und Reklamebeleuchtung
Dekorative und Unterhaltungsbeleuchtung
Wechselnde Beleuchtung
LED Leuchten
LED Dekorationsstreifen
Anzeigeleuchten und Hintergrundbeleuchtung für kabellose mobile Geräte, sowie Unterhaltungs- und Haushaltselektronik
Kontrastarme Hintergrundbeleuchtung für LCD
LED-Hintergrundbeleuchtung und SMT-Statusanzeige
LED-Module
Hohllichtleiter
Anzeigeleuchten und Hintergrundbeleuchtung für Unterhaltungs- und Haushaltselektronik, sowie industrielle Anwendungen
Innenraumbeleuchtung
Deckenleuchten
Außen- und Baubeleuchtungssysteme
Hohe und Tiefe Decken
Anzeigetafel & TV Hintergrundbeleuchtung
Allgemeine Beleuchtung

Artikeldaten

Alle

3014

3022

3030

5630

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Emittierte Farbe	CCT typ.(K)	CRI typ.	Φ_{V typ.}(lm)	V_{F typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Bauform	Design Kit	MusterVerfügbarkeit & Muster
158301260	SPECKaltweiß, –, 90	Simulation	Verfügbarkeit –	Downloads29 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3014 (rev1).igs \| 395 KB STP Download_STP_WL-SWTP-3014 (rev1).stp \| 229.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA asap-and-apex_dis_158301260_5M (rev1).zip \| 120.6 MB COD CodeV_ray_158301260_5M (rev1).zip \| 120.6 MB FRE Fred_dat_158301260_5M (rev1).zip \| 120.6 MB FRE Fred_txt_158301260_5M (rev1).zip \| 188.5 MB LIG LightTools_ray_158301260_5M (rev1).zip \| 120.6 MB LIG LightTools_txt_158301260_5M (rev1).zip \| 188.6 MB LUC LucidShape_ray_158301260_5M (rev1).zip \| 120.6 MB LUC LucidShape_txt_158301260_5M (rev1).zip \| 188.6 MB OPT OpTaliX_dis_158301260_5M (rev1).zip \| 120.6 MB OPT OpTaliX_txt_158301260_5M (rev1).zip \| 188.6 MB OPT OptiCAD_dat_158301260_5M (rev1).zip \| 120.6 MB OPT OptiCAD_txt_158301260_5M (rev1).zip \| 188.6 MB OPT optisWorks_ray_158301260_5M (rev1).zip \| 124.9 MB RIR photopia_rir_158301260_5M (rev1).zip \| 120.6 MB SIM simulux_ray_158301260_5M (rev1).zip \| 120.6 MB SPE speosCAA_ray_158301260_5M (rev1).zip \| 124.9 MB SPE speosProEng_ray_158301260_5M (rev1).zip \| 124.9 MB SPE speos_ray_158301260_5M (rev1).zip \| 124.9 MB SRC Lucaray-maker_src_158301260_5M (rev1).zip \| 120.6 MB TRA TracePro_txt_158301260_5M (rev1).zip \| 188.6 MB ZEM zemaxBin_dat_158301260_5M (rev1).zip \| 120.6 MB ZEM zemax_dat_158301260_5M (rev1).zip \| 188.6 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeKaltweiß	–	Farbwiedergabeindex [typ.]90	Lichtstrom [typ.]9 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit 158300	–Verfügbarkeit prüfen
158302260	SPECKaltweiß, –, 90	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3022 (rev1).igs \| 581.5 KB STP Download_STP_WL-SWTP-3022 (rev1).stp \| 246.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeKaltweiß	–	Farbwiedergabeindex [typ.]90	Lichtstrom [typ.]22 lm	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3022	Design Kit 158300	–Verfügbarkeit prüfen
158563460	SPECKaltweiß, 6000 K, 90 Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 30.04.2026 SPEC Datenblatt gültig ab 01.05.2026 PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads30 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP 3D Download_WL-SWTP_158563xxx_3D (rev1).pdf \| 95 KB IGS Download_IGS_WL-SWTP-5630 (rev1).igs \| 1.3 MB STP Download_STP_WL-SWTP-5630 (rev1).stp \| 352 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA asap-and-apex_dis_158563460_5M (rev1).zip \| 121.5 MB COD CodeV_ray_158563460_5M (rev1).zip \| 121.5 MB FRE Fred_dat_158563460_5M (rev1).zip \| 121.5 MB FRE Fred_txt_158563460_5M (rev1).zip \| 189.2 MB LIG LightTools_ray_158563460_5M (rev1).zip \| 121.5 MB LIG LightTools_txt_158563460_5M (rev1).zip \| 189.4 MB LUC LucidShape_ray_158563460_5M (rev1).zip \| 121.5 MB LUC LucidShape_txt_158563460_5M (rev1).zip \| 189.1 MB OPT OpTaliX_dis_158563460_5M (rev1).zip \| 112.3 MB OPT OpTaliX_txt_158563460_5M (rev1).zip \| 189.1 MB OPT OptiCAD_dat_158563460_5M (rev1).zip \| 121.5 MB OPT OptiCAD_txt_158563460_5M (rev1).zip \| 189.1 MB OPT optisWorks_ray_158563460_5M (rev1).zip \| 125.6 MB RIR photopia_rir_158563460_5M (rev1).zip \| 121.5 MB SIM simulux_ray_158563460_5M (rev1).zip \| 121.5 MB SPE speosCAA_ray_158563460_5M (rev1).zip \| 125.6 MB SPE speosProEng_ray_158563460_5M (rev1).zip \| 125.6 MB SPE speos_ray_158563460_5M (rev1).zip \| 125.6 MB SRC Lucaray-maker_src_158563460_5M (rev1).zip \| 121.5 MB TRA TracePro_txt_158563460_5M (rev1).zip \| 189.4 MB ZEM zemaxBin_dat_158563460_5M (rev1).zip \| 121.5 MB ZEM zemax_dat_158563460_5M (rev1).zip \| 189.1 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeKaltweiß	Ähnlichste Farbtemperatur [typ.]6000 K	Farbwiedergabeindex [typ.]90	Lichtstrom [typ.]39 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit 158300	–Verfügbarkeit prüfen
158301260A	SPECKaltweiß, –, 85	Simulation–	Verfügbarkeit –	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583012xxA (rev1).igs \| 886.1 KB STP Download_STEP_1583015xxA (rev1).stp \| 192 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA ASAP-and-APEX_dis_158301260A_5M (rev1p0).zip \| 120.5 MB COD CodeV_ray_158301260A_5M (rev1p0).zip \| 120.5 MB FRE Fred_dat_158301260A_5M (rev1p0).zip \| 120.5 MB FRE Fred_txt_158301260A_5M (rev1p0).zip \| 188.7 MB LIG LightTools_ray_158301260A_5M (rev1p0).zip \| 120.5 MB LIG LightTools_txt_158301260A_5M (rev1p0).zip \| 188.7 MB LUC LucidShape_ray_158301260A_5M (rev1p0).zip \| 120.5 MB LUC LucidShape_txt_158301260A_5M (rev1p0).zip \| 188.8 MB OPT OpTaliX_dis_158301260A_5M (rev1p0).zip \| 120.5 MB OPT OpTaliX_txt_158301260A_5M (rev1p0).zip \| 188.7 MB OPT OptiCAD_dat_158301260A_5M (rev1p0).zip \| 120.5 MB OPT OptiCAD_txt_158301260A_5M (rev1p0).zip \| 188.8 MB RIR Photopia_rir_158301260A_5M (rev1p0).zip \| 120.5 MB SIM Simulux_ray_158301260A_5M (rev1p0).zip \| 120.5 MB SPE Speos_ray_158301260A_5M (rev1p0).zip \| 124.3 MB SRC Lucaray-maker_src_158301260A_5M (rev1p0).zip \| 120.5 MB TRA TracePro_txt_158301260A_5M (rev1p0).zip \| 188.7 MB ZEM ZemaxBin_dat_158301260A_5M (rev1p0).zip \| 120.5 MB ZEM Zemax_dat_158301260A_5M (rev1p0).zip \| 188.8 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeKaltweiß	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]26 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit –	–Verfügbarkeit prüfen
158303260A	SPECKaltweiß, 6000 K, 85	Simulation–	Verfügbarkeit –	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583032xxA (rev1).igs \| 591.4 KB STP Download_STEP_1583032xxA (rev1).stp \| 151 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA ASAP-and-APEX_dis_158303260A_5M (rev1p0).zip \| 120.5 MB COD CodeV_ray_158303260A_5M (rev1p0).zip \| 120.5 MB FRE Fred_dat_158303260A_5M (rev1p0).zip \| 120.5 MB FRE Fred_txt_158303260A_5M (rev1p0).zip \| 188.8 MB LIG LightTools_ray_158303260A_5M (rev1p0).zip \| 120.5 MB LIG LightTools_txt_158303260A_5M (rev1p0).zip \| 188.8 MB LUC LucidShape_ray_158303260A_5M (rev1p0).zip \| 120.5 MB LUC LucidShape_txt_158303260A_5M (rev1p0).zip \| 188.9 MB OPT OpTaliX_dis_158303260A_5M (rev1p0).zip \| 120.5 MB OPT OpTaliX_txt_158303260A_5M (rev1p0).zip \| 188.8 MB OPT OptiCAD_dat_158303260A_5M (rev1p0).zip \| 120.5 MB OPT OptiCAD_txt_158303260A_5M (rev1p0).zip \| 188.9 MB RIR Photopia_rir_158303260A_5M (rev1p0).zip \| 120.5 MB SIM Simulux_ray_158303260A_5M (rev1p0).zip \| 120.5 MB SPE Speos_ray_158303260A_5M (rev1p0).zip \| 124.8 MB SRC Lucaray-maker_src_158303260A_5M (rev1p0).zip \| 120.5 MB TRA TracePro_txt_158303260A_5M (rev1p0).zip \| 188.8 MB ZEM ZemaxBin_dat_158303260A_5M (rev1p0).zip \| 120.5 MB ZEM Zemax_dat_158303260A_5M (rev1p0).zip \| 188.9 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeKaltweiß	Ähnlichste Farbtemperatur [typ.]6000 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]36 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3030	Design Kit –	–Verfügbarkeit prüfen
158563260A	SPECKaltweiß, –, 85	Simulation	Verfügbarkeit –	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS IGS_WL-SWTP_5630A (rev1).igs \| 988.6 KB STP STP_WL-SWTP_5630A (rev1).stp \| 218 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA ASAP-and-APEX_dis_158563260A_5M (rev1p0).zip \| 121.5 MB COD CodeV_ray_158563260A_5M (rev1p0).zip \| 121.5 MB FRE Fred_dat_158563260A_5M (rev1p0).zip \| 121.5 MB FRE Fred_txt_158563260A_5M (rev1p0).zip \| 189.2 MB LIG LightTools_ray_158563260A_5M (rev1p0).zip \| 121.5 MB LIG LightTools_txt_158563260A_5M (rev1p0).zip \| 189.5 MB LUC LucidShape_ray_158563260A_5M (rev1p0).zip \| 121.5 MB LUC LucidShape_txt_158563260A_5M (rev1p0).zip \| 189.2 MB OPT OpTaliX_dis_158563260A_5M (rev1p0).zip \| 121.5 MB OPT OpTaliX_txt_158563260A_5M (rev1p0).zip \| 189.2 MB OPT OptiCAD_dat_158563260A_5M (rev1p0).zip \| 121.5 MB OPT OptiCAD_txt_158563260A_5M (rev1p0).zip \| 189.2 MB RIR Photopia_rir_158563260A_5M (rev1p0).zip \| 121.5 MB SIM Simulux_ray_158563260A_5M (rev1p0).zip \| 121.5 MB SPE Speos_ray_158563260A_5M (rev1p0).zip \| 125.7 MB SRC Lucaray-maker_src_158563260A_5M (rev1p0).zip \| 121.5 MB TRA TracePro_txt_158563260A_5M (rev1p0).zip \| 189.5 MB ZEM ZemaxBin_dat_158563260A_5M (rev1p0).zip \| 121.5 MB ZEM Zemax_dat_158563260A_5M (rev1p0).zip \| 189.2 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeKaltweiß	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]35 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit –	–Verfügbarkeit prüfen
158301250	SPECTageslicht, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3014 (rev1).igs \| 395 KB STP Download_STP_WL-SWTP-3014 (rev1).stp \| 229.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeTageslicht	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]9 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit 158300	–Verfügbarkeit prüfen
158302250	SPECTageslicht, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3022 (rev1).igs \| 581.5 KB STP Download_STP_WL-SWTP-3022 (rev1).stp \| 246.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeTageslicht	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]22 lm	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3022	Design Kit 158300	–Verfügbarkeit prüfen
158563450	SPECTageslicht, 5000 K, 85 Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 30.04.2026 SPEC Datenblatt gültig ab 01.05.2026 PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-5630 (rev1).igs \| 1.3 MB STP Download_STP_WL-SWTP-5630 (rev1).stp \| 352 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeTageslicht	Ähnlichste Farbtemperatur [typ.]5000 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]39 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit 158300	–Verfügbarkeit prüfen
158301250A	SPECTageslicht, –, 85	Simulation–	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583012xxA (rev1).igs \| 886.1 KB STP Download_STEP_1583015xxA (rev1).stp \| 192 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeTageslicht	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]26 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit –	–Verfügbarkeit prüfen
158303250A	SPECTageslicht, 5000 K, 85	Simulation–	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583032xxA (rev1).igs \| 591.4 KB STP Download_STEP_1583032xxA (rev1).stp \| 151 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeTageslicht	Ähnlichste Farbtemperatur [typ.]5000 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]36 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3030	Design Kit –	–Verfügbarkeit prüfen
158563250A	SPECTageslicht, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS IGS_WL-SWTP_5630A (rev1).igs \| 988.6 KB STP STP_WL-SWTP_5630A (rev1).stp \| 218 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeTageslicht	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]35 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit –	–Verfügbarkeit prüfen
158301240	SPECMoonlight, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3014 (rev1).igs \| 395 KB STP Download_STP_WL-SWTP-3014 (rev1).stp \| 229.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeMoonlight	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]8.5 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit 158300	–Verfügbarkeit prüfen
158302240	SPECMoonlight, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3022 (rev1).igs \| 581.5 KB STP Download_STP_WL-SWTP-3022 (rev1).stp \| 246.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeMoonlight	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]22 lm	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3022	Design Kit 158300	–Verfügbarkeit prüfen
158563440	SPECMoonlight, 4000 K, 85 Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 30.04.2026 SPEC Datenblatt gültig ab 01.05.2026 PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads29 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-5630 (rev1).igs \| 1.3 MB STP Download_STP_WL-SWTP-5630 (rev1).stp \| 352 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA asap-and-apex_dis_158563440_5M (rev1).zip \| 121.6 MB COD CodeV_ray_158563440_5M (rev1).zip \| 121.6 MB FRE Fred_dat_158563440_5M (rev1).zip \| 121.6 MB FRE Fred_txt_158563440_5M (rev1).zip \| 189.4 MB LIG LightTools_ray_158563440_5M (rev1).zip \| 121.6 MB LIG LightTools_txt_158563440_5M (rev1).zip \| 189.4 MB LUC LucidShape_ray_158563440_5M (rev1).zip \| 121.6 MB LUC LucidShape_txt_158563440_5M (rev1).zip \| 189.4 MB OPT OpTaliX_dis_158563440_5M (rev1).zip \| 121.6 MB OPT OpTaliX_txt_158563440_5M (rev1).zip \| 189.4 MB OPT OptiCAD_dat_158563440_5M (rev1).zip \| 121.6 MB OPT OptiCAD_txt_158563440_5M (rev1).zip \| 189.4 MB OPT optisWorks_ray_158563440_5M (rev1).zip \| 125.3 MB RIR photopia_rir_158563440_5M (rev1).zip \| 121.6 MB SIM simulux_ray_158563440_5M (rev1).zip \| 121.6 MB SPE speosCAA_ray_158563440_5M (rev1).zip \| 125.3 MB SPE speosProEng_ray_158563440_5M (rev1).zip \| 125.3 MB SPE speos_ray_158563440_5M (rev1).zip \| 125.3 MB SRC Lucaray-maker_src_158563440_5M (rev1).zip \| 121.6 MB TRA TracePro_txt_158563440_5M (rev1).zip \| 189.4 MB ZEM zemaxBin_dat_158563440_5M (rev1).zip \| 121.6 MB ZEM zemax_dat_158563440_5M (rev1).zip \| 189.4 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeMoonlight	Ähnlichste Farbtemperatur [typ.]4000 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]36 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit 158300	–Verfügbarkeit prüfen
158301240A	SPECMoonlight, –, 85	Simulation–	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583012xxA (rev1).igs \| 886.1 KB STP Download_STEP_1583015xxA (rev1).stp \| 192 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeMoonlight	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]26 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit –	–Verfügbarkeit prüfen
158303240A	SPECMoonlight, 4000 K, 85	Simulation–	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583032xxA (rev1).igs \| 591.4 KB STP Download_STEP_1583032xxA (rev1).stp \| 151 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeMoonlight	Ähnlichste Farbtemperatur [typ.]4000 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]36 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3030	Design Kit –	–Verfügbarkeit prüfen
158563240A	SPECMoonlight, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS IGS_WL-SWTP_5630A (rev1).igs \| 988.6 KB STP STP_WL-SWTP_5630A (rev1).stp \| 218 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeMoonlight	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]32 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit –	–Verfügbarkeit prüfen
158301227	SPECSunrise, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3014 (rev1).igs \| 395 KB STP Download_STP_WL-SWTP-3014 (rev1).stp \| 229.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeSunrise	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]8 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit 158300	–Verfügbarkeit prüfen
158302227	SPECSunrise, –, 85	Simulation	Verfügbarkeit –	Downloads29 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3022 (rev1).igs \| 581.5 KB STP Download_STP_WL-SWTP-3022 (rev1).stp \| 246.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA asap-and-apex_dis_158302227_5M (rev1).zip \| 121.8 MB COD CodeV_ray_158302227_5M (rev1).zip \| 121.8 MB FRE Fred_dat_158302227_5M (rev1).zip \| 121.8 MB FRE Fred_txt_158302227_5M (rev1).zip \| 189.6 MB LIG LightTools_ray_158302227_5M (rev1).zip \| 121.8 MB LIG LightTools_txt_158302227_5M (rev1).zip \| 189.7 MB LUC LucidShape_ray_158302227_5M (rev1).zip \| 121.8 MB LUC LucidShape_txt_158302227_5M (rev1).zip \| 189.6 MB OPT OpTaliX_dis_158302227_5M (rev1).zip \| 121.8 MB OPT OpTaliX_txt_158302227_5M (rev1).zip \| 189.6 MB OPT OptiCAD_dat_158302227_5M (rev1).zip \| 121.8 MB OPT OptiCAD_txt_158302227_5M (rev1).zip \| 189.6 MB OPT optisWorks_ray_158302227_5M (rev1).zip \| 125.7 MB RIR photopia_rir_158302227_5M (rev1).zip \| 121.8 MB SIM simulux_ray_158302227_5M (rev1).zip \| 121.8 MB SPE speosCAA_ray_158302227_5M (rev1).zip \| 125.7 MB SPE speosProEng_ray_158302227_5M (rev1).zip \| 125.7 MB SPE speos_ray_158302227_5M (rev1).zip \| 125.7 MB SRC Lucaray-maker_src_158302227_5M (rev1).zip \| 121.8 MB TRA TracePro_txt_158302227_5M (rev1).zip \| 189.7 MB ZEM zemaxBin_dat_158302227_5M (rev1).zip \| 121.8 MB ZEM zemax_dat_158302227_5M (rev1).zip \| 189.6 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeSunrise	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]20 lm	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3022	Design Kit 158300	–Verfügbarkeit prüfen
158563427	SPECSunrise, 2700 K, 85 Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 30.04.2026 SPEC Datenblatt gültig ab 01.05.2026 PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads29 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-5630 (rev1).igs \| 1.3 MB STP Download_STP_WL-SWTP-5630 (rev1).stp \| 352 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA asap-and-apex_dis_158563427_5M (rev1).zip \| 121.5 MB COD CodeV_ray_158563427_5M (rev1).zip \| 121.5 MB FRE Fred_dat_158563427_5M (rev1).zip \| 121.5 MB FRE Fred_txt_158563427_5M (rev1).zip \| 189.1 MB LIG LightTools_ray_158563427_5M (rev1).zip \| 121.5 MB LIG LightTools_txt_158563427_5M (rev1).zip \| 189.2 MB LUC LucidShape_ray_158563427_5M (rev1).zip \| 121.5 MB LUC LucidShape_txt_158563427_5M (rev1).zip \| 189.2 MB OPT OpTaliX_dis_158563427_5M (rev1).zip \| 121.5 MB OPT OpTaliX_txt_158563427_5M (rev1).zip \| 189.2 MB OPT OptiCAD_dat_158563427_5M (rev1).zip \| 121.5 MB OPT OptiCAD_txt_158563427_5M (rev1).zip \| 189.2 MB OPT optisWorks_ray_158563427_5M (rev1).zip \| 125.2 MB RIR photopia_rir_158563427_5M (rev1).zip \| 121.5 MB SIM simulux_ray_158563427_5M (rev1).zip \| 121.5 MB SPE speosCAA_ray_158563427_5M (rev1).zip \| 125.2 MB SPE speosProEng_ray_158563427_5M (rev1).zip \| 125.2 MB SPE speos_ray_158563427_5M (rev1).zip \| 125.2 MB SRC Lucaray-maker_src_158563427_5M (rev1).zip \| 121.5 MB TRA TracePro_txt_158563427_5M (rev1).zip \| 189.4 MB ZEM zemaxBin_dat_158563427_5M (rev1).zip \| 121.5 MB ZEM zemax_dat_158563427_5M (rev1).zip \| 189.2 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeSunrise	Ähnlichste Farbtemperatur [typ.]2700 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]34 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit 158300	–Verfügbarkeit prüfen
158301227A	SPECSunrise, –, 85	Simulation–	Verfügbarkeit –	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583012xxA (rev1).igs \| 886.1 KB STP Download_STEP_1583015xxA (rev1).stp \| 192 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA ASAP-and-APEX_dis_158301227A_5M (rev1p0).zip \| 120.2 MB COD CodeV_ray_158301227A_5M (rev1p0).zip \| 120.2 MB FRE Fred_dat_158301227A_5M (rev1p0).zip \| 120.2 MB FRE Fred_txt_158301227A_5M (rev1p0).zip \| 188.7 MB LIG LightTools_ray_158301227A_5M (rev1p0).zip \| 120.2 MB LIG LightTools_txt_158301227A_5M (rev1p0).zip \| 188.6 MB LUC LucidShape_ray_158301227A_5M (rev1p0).zip \| 120.2 MB LUC LucidShape_txt_158301227A_5M (rev1p0).zip \| 188.7 MB OPT OpTaliX_dis_158301227A_5M (rev1p0).zip \| 120.2 MB OPT OpTaliX_txt_158301227A_5M (rev1p0).zip \| 188.7 MB OPT OptiCAD_dat_158301227A_5M (rev1p0).zip \| 120.2 MB OPT OptiCAD_txt_158301227A_5M (rev1p0).zip \| 188.7 MB RIR Photopia_rir_158301227A_5M (rev1p0).zip \| 120.2 MB SIM Simulux_ray_158301227A_5M (rev1p0).zip \| 120.2 MB SPE Speos_ray_158301227A_5M (rev1p0).zip \| 124.5 MB SRC Lucaray-maker_src_158301227A_5M (rev1p0).zip \| 120.2 MB TRA TracePro_txt_158301227A_5M (rev1p0).zip \| 188.6 MB ZEM ZemaxBin_dat_158301227A_5M (rev1p0).zip \| 120.2 MB ZEM Zemax_dat_158301227A_5M (rev1p0).zip \| 188.7 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeSunrise	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]26 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit –	–Verfügbarkeit prüfen
158303227A	SPECSunrise, 2700 K, 85	Simulation–	Verfügbarkeit –	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583032xxA (rev1).igs \| 591.4 KB STP Download_STEP_1583032xxA (rev1).stp \| 151 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA ASAP-and-APEX_dis_158303227A_5M (rev1p0).zip \| 120.4 MB COD CodeV_ray_158303227A_5M (rev1p0).zip \| 120.4 MB FRE Fred_dat_158303227A_5M (rev1p0).zip \| 120.4 MB FRE Fred_txt_158303227A_5M (rev1p0).zip \| 188.8 MB LIG LightTools_ray_158303227A_5M (rev1p0).zip \| 120.4 MB LIG LightTools_txt_158303227A_5M (rev1p0).zip \| 188.8 MB LUC LucidShape_ray_158303227A_5M (rev1p0).zip \| 120.4 MB LUC LucidShape_txt_158303227A_5M (rev1p0).zip \| 188.8 MB OPT OpTaliX_dis_158303227A_5M (rev1p0).zip \| 120.4 MB OPT OpTaliX_txt_158303227A_5M (rev1p0).zip \| 188.8 MB OPT OptiCAD_dat_158303227A_5M (rev1p0).zip \| 120.4 MB OPT OptiCAD_txt_158303227A_5M (rev1p0).zip \| 188.8 MB RIR Photopia_rir_158303227A_5M (rev1p0).zip \| 120.4 MB SIM Simulux_ray_158303227A_5M (rev1p0).zip \| 120.4 MB SPE Speos_ray_158303227A_5M (rev1p0).zip \| 124.6 MB SRC Lucaray-maker_src_158303227A_5M (rev1p0).zip \| 120.4 MB TRA TracePro_txt_158303227A_5M (rev1p0).zip \| 188.8 MB ZEM ZemaxBin_dat_158303227A_5M (rev1p0).zip \| 120.4 MB ZEM Zemax_dat_158303227A_5M (rev1p0).zip \| 188.8 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeSunrise	Ähnlichste Farbtemperatur [typ.]2700 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]34 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3030	Design Kit –	–Verfügbarkeit prüfen
158563227A	SPECSunrise, –, 85	Simulation	Verfügbarkeit –	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS IGS_WL-SWTP_5630A (rev1).igs \| 988.6 KB STP STP_WL-SWTP_5630A (rev1).stp \| 218 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA ASAP-and-APEX_dis_158563227A_5M (rev1p0).zip \| 121.4 MB COD CodeV_ray_158563227A_5M (rev1p0).zip \| 121.4 MB FRE Fred_dat_158563227A_5M (rev1p0).zip \| 121.4 MB FRE Fred_txt_158563227A_5M (rev1p0).zip \| 189.2 MB LIG LightTools_ray_158563227A_5M (rev1p0).zip \| 121.4 MB LIG LightTools_txt_158563227A_5M (rev1p0).zip \| 189.1 MB LUC LucidShape_ray_158563227A_5M (rev1p0).zip \| 121.4 MB LUC LucidShape_txt_158563227A_5M (rev1p0).zip \| 189.2 MB OPT OpTaliX_dis_158563227A_5M (rev1p0).zip \| 121.4 MB OPT OpTaliX_txt_158563227A_5M (rev1p0).zip \| 189.1 MB OPT OptiCAD_dat_158563227A_5M (rev1p0).zip \| 121.4 MB OPT OptiCAD_txt_158563227A_5M (rev1p0).zip \| 189.2 MB RIR Photopia_rir_158563227A_5M (rev1p0).zip \| 121.4 MB SIM Simulux_ray_158563227A_5M (rev1p0).zip \| 121.4 MB SPE Speos_ray_158563227A_5M (rev1p0).zip \| 125.4 MB SRC Lucaray-maker_src_158563227A_5M (rev1p0).zip \| 121.4 MB TRA TracePro_txt_158563227A_5M (rev1p0).zip \| 189.1 MB ZEM ZemaxBin_dat_158563227A_5M (rev1p0).zip \| 121.4 MB ZEM Zemax_dat_158563227A_5M (rev1p0).zip \| 189.2 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeSunrise	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]32 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit –	–Verfügbarkeit prüfen
158301230	SPECWarmweiß, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3014 (rev1).igs \| 395 KB STP Download_STP_WL-SWTP-3014 (rev1).stp \| 229.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeWarmweiß	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]8 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit 158300	–Verfügbarkeit prüfen
158302230	SPECWarmweiß, –, 85	Simulation	Verfügbarkeit –	Downloads29 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-3022 (rev1).igs \| 581.5 KB STP Download_STP_WL-SWTP-3022 (rev1).stp \| 246.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Strahldaten ASA asap-and-apex_dis_158302230_5M (rev1).zip \| 121.3 MB COD CodeV_ray_158302230_5M (rev1).zip \| 121.3 MB FRE Fred_dat_158302230_5M (rev1).zip \| 121.3 MB FRE Fred_txt_158302230_5M (rev1).zip \| 188.5 MB LIG LightTools_ray_158302230_5M (rev1).zip \| 121.3 MB LIG LightTools_txt_158302230_5M (rev1).zip \| 188.5 MB LUC LucidShape_ray_158302230_5M (rev1).zip \| 121.3 MB LUC LucidShape_txt_158302230_5M (rev1).zip \| 188.6 MB OPT OpTaliX_dis_158302230_5M (rev1).zip \| 121.3 MB OPT OpTaliX_txt_158302230_5M (rev1).zip \| 188.5 MB OPT OptiCAD_dat_158302230_5M (rev1).zip \| 121.3 MB OPT OptiCAD_txt_158302230_5M (rev1).zip \| 188.5 MB OPT optisWorks_ray_158302230_5M (rev1).zip \| 125.2 MB RIR photopia_rir_158302230_5M (rev1).zip \| 121.3 MB SIM simulux_ray_158302230_5M (rev1).zip \| 121.3 MB SPE speosCAA_ray_158302230_5M (rev1).zip \| 125.2 MB SPE speosProEng_ray_158302230_5M (rev1).zip \| 125.2 MB SPE speos_ray_158302230_5M (rev1).zip \| 125.2 MB SRC Lucaray-maker_src_158302230_5M (rev1).zip \| 121.3 MB TRA TracePro_txt_158302230_5M (rev1).zip \| 188.5 MB ZEM zemaxBin_dat_158302230_5M (rev1).zip \| 121.3 MB ZEM zemax_dat_158302230_5M (rev1).zip \| 188.5 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeWarmweiß	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]20 lm	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3022	Design Kit 158300	–Verfügbarkeit prüfen
158563430	SPECWarmweiß, 3000 K, 85 Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 30.04.2026 SPEC Datenblatt gültig ab 01.05.2026 PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTP-5630 (rev1).igs \| 1.3 MB STP Download_STP_WL-SWTP-5630 (rev1).stp \| 352 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeWarmweiß	Ähnlichste Farbtemperatur [typ.]3000 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]34 lm	Durchlassspannung [typ.]3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit 158300	–Verfügbarkeit prüfen
158301230A	SPECWarmweiß, –, 85	Simulation–	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583012xxA (rev1).igs \| 886.1 KB STP Download_STEP_1583015xxA (rev1).stp \| 192 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeWarmweiß	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]26 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3014	Design Kit –	–Verfügbarkeit prüfen
158303230A	SPECWarmweiß, 3000 K, 85	Simulation–	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS Download_IGS_1583032xxA (rev1).igs \| 591.4 KB STP Download_STEP_1583032xxA (rev1).stp \| 151 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeWarmweiß	Ähnlichste Farbtemperatur [typ.]3000 K	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]34 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieAlInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform3030	Design Kit –	–Verfügbarkeit prüfen
158563230A	SPECWarmweiß, –, 85	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTP (rev22d).IntLib \| 232 KB CDS Cadence_WL-SWTP (rev22a).zip \| 1.3 MB EAG Eagle_WL-SWTP (rev22b).lbr \| 61.5 KB KIC KiCad_WL-SWTP (rev26b).zip \| 276.1 KB CAD-Dateien ZIP IGS IGS_WL-SWTP_5630A (rev1).igs \| 988.6 KB STP STP_WL-SWTP_5630A (rev1).stp \| 218 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTP (rev22a).zip \| 6.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeWarmweiß	–	Farbwiedergabeindex [typ.]85	Lichtstrom [typ.]32 lm	Durchlassspannung [typ.]2.8 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Bauform5630	Design Kit –	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Weiße LEDs

Mehr erfahren

LED Application Guide - Lernen Sie mehr über das Handling, die Lagerung und vieles mehr
