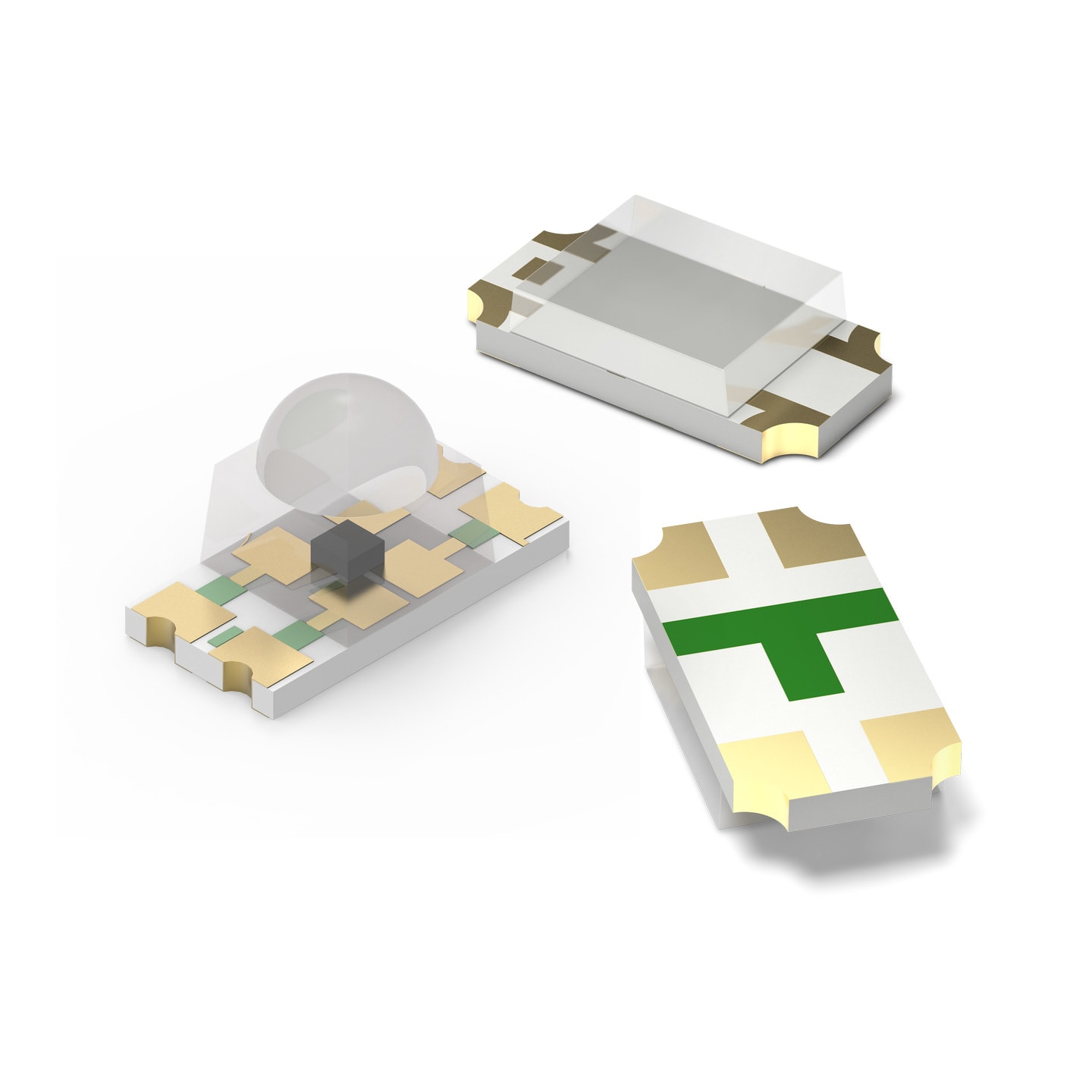

WL-SFCW SMT Full-color Chip LED Waterclear

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
0606		1.6	1.6	0.4	SMT
0805		2	1.3	0.5	SMT
1206		3.2	1.6	0.7	-
1206 dome		3.2	1.6	1.1	-
1210		3.2	2.7	1.1	SMT

LTSpice-Dateien

LT
LTSpice_WL-SFCW (rev22b).zip
|
5.2 KB

Merkmale

Anschlussfläche nach industriellem Standard
Hohe Leistung /Rentabilität
Geringer Energieverbrauch
Breiter Abstrahlwinkel
Kleines LED Paket mit außergewöhnlicher Helligkeit
Kompatibel mit Bestückungsautomaten

Anwendung

Hintergrundbeleuchtung
Status Anzeigen
LED Frontanzeigeleuchten
Hintergrundbeleuchtung für Tastaturen, Symbol und Schaltknopf
Anzeigen
Beleuchtung im Allgemeinen

Artikeldaten

Alle

0606

0805

1206

1206 dome

1210

Alle zurücksetzen

Artikeldaten filtern

Artikel in 5 Produktserien anzeigen

Artikel in 5 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Downloads	Status	Emittierte Farbe	λ_{Peak B typ.}(nm)	λ_{Peak G typ.}(nm)	λ_{Peak R typ.}(nm)	λ_{Dom B typ.}(nm)	λ_{Dom G typ.}(nm)	λ_{Dom R typ.}(nm)	I_{V B typ.}(mcd)	I_{V G typ.}(mcd)	I_{V R typ.}(mcd)	V_{F B typ.}(V)	V_{F G typ.}(V)	V_{F R typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Design Kit	Demoboard	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	150066M173000	SPECRot & Grün & Blau, 468 nm, 520 nm	Verfügbarkeit –	Downloads27 Dateien ALT Altium_WL-SFCW (rev24a).IntLib \| 304.5 KB CDS Cadence_WL-SFCW (rev22a).zip \| 1.3 MB EAG Eagle_WL-SFCW (rev23a).lbr \| 46.9 KB KIC KiCad_WL-SFCW (rev26a).zip \| 321.4 KB IGS Download_IGS_WL-SFCW-0606 (rev1).igs \| 2.3 MB STP Download_STP_WL-SFCW-0606 (rev1).stp \| 836.7 KB PSP PSpice_WL-SFCW (rev22b).zip \| 4.7 KB Strahldaten ASA ASAP-and-APEX_dis_150066M173000_5M (rev1p0).zip \| 362.4 MB COD CodeV_ray_150066M173000_5M (rev1p0).zip \| 361.6 MB FRE Fred_dat_150066M173000_5M (rev1p0).zip \| 362.4 MB FRE Fred_txt_150066M173000_5M (rev1p0).zip \| 567 MB LIG LightTools_ray_150066M173000_5M (rev1p0).zip \| 362.4 MB LIG LightTools_txt_150066M173000_5M (rev1p0).zip \| 566.9 MB LUC LucidShape_ray_150066M173000_5M (rev1p0).zip \| 362.4 MB LUC LucidShape_txt_150066M173000_5M (rev1p0).zip \| 566.9 MB OPT OpTaliX_txt_150066M173000_5M (rev1p0).zip \| 566.9 MB OPT OptiCAD_dat_150066M173000_5M (rev1p0).zip \| 362.4 MB OPT OptiCAD_txt_150066M173000_5M (rev1p0).zip \| 566.9 MB OPT optalix_DIS_150066M173000_5M (rev1p0).zip \| 362.4 MB RIR Photopia_rir_150066M173000_5M (rev1p0).zip \| 362.4 MB SIM Simulux_ray_150066M173000_5M (rev1p0).zip \| 362.4 MB SPE Speos_ray_150066M173000_5M (rev1p0).zip \| 375.7 MB SRC Lucaray-maker_src_150066M173000_5M (rev1p0).zip \| 362.4 MB TRA TracePro_txt_150066M173000_5M (rev1p0).zip \| 566.9 MB ZEM ZemaxBin_dat_150066M173000_5M (rev1p0).zip \| 362.4 MB ZEM Zemax_dat_150066M173000_5M (rev1p0).zip \| 566.9 MB CER IR_LED_certificate_WL-SFCW-0606_150066M173000 (rev1).pdf \| 1.5 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]468 nm	Spitzen-Wellenlänge (Grün) [typ.]520 nm	Spitzen-Wellenlänge (Rot) [typ.]636 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]527 nm	dominante Wellenlänge (Rot) [typ.]622 nm	Lichtstärke (Blau) [typ.]80 mcd	Lichtstärke (Grün) [typ.]360 mcd	Lichtstärke (Rot) [typ.]70 mcd	Durchlassspannung (Blau) [typ.]3.3 V	Durchlassspannung (Grün) [typ.]3.3 V	Durchlassspannung (Rot) [typ.]1.9 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150080M173000	SPECRot & Grün & Blau, 468 nm, 520 nm	Verfügbarkeit –	Downloads27 Dateien ALT Altium_WL-SFCW (rev24a).IntLib \| 304.5 KB CDS Cadence_WL-SFCW (rev22a).zip \| 1.3 MB EAG Eagle_WL-SFCW (rev23a).lbr \| 46.9 KB KIC KiCad_WL-SFCW (rev26a).zip \| 321.4 KB IGS Download_IGS_WL-SFCW-0805 (rev1).igs \| 994.5 KB STP Download_STP_WL-SFCW-0805 (rev1).stp \| 426.4 KB PSP PSpice_WL-SFCW (rev22b).zip \| 4.7 KB Strahldaten ASA ASAP-and-APEX_dis_150080M173000_5M (rev1p0).zip \| 362.3 MB COD CodeV_ray_150080M173000_5M (rev1p0).zip \| 362.3 MB FRE Fred_dat_150080M173000_5M (rev1p0).zip \| 362.3 MB FRE Fred_txt_150080M173000_5M (rev1p0).zip \| 566.9 MB LIG LightTools_ray_150080M173000_5M (rev1p0).zip \| 362.3 MB LIG LightTools_txt_150080M173000_5M (rev1p0).zip \| 566.9 MB LUC LucidShape_ray_150080M173000_5M (rev1p0).zip \| 362.3 MB LUC LucidShape_txt_150080M173000_5M (rev1p0).zip \| 567 MB OPT OpTaliX_txt_150080M173000_5M (rev1p0).zip \| 566.9 MB OPT OptiCAD_dat_150080M173000_5M (rev1p0).zip \| 362.3 MB OPT OptiCAD_txt_150080M173000_5M (rev1p0).zip \| 567 MB OPT optalix_DIS_150080M173000_5M (rev1p0).zip \| 362.3 MB RIR Photopia_rir_150080M173000_5M (rev1p0).zip \| 362.3 MB SIM Simulux_ray_150080M173000_5M (rev1p0).zip \| 362.3 MB SPE Speos_ray_150080M173000_5M (rev1p0).zip \| 376.1 MB SRC Lucaray-maker_src_150080M173000_5M (rev1p0).zip \| 362.3 MB TRA TracePro_txt_150080M173000_5M (rev1p0).zip \| 567 MB ZEM ZemaxBin_dat_150080M173000_5M (rev1p0).zip \| 362.3 MB ZEM Zemax_dat_150080M173000_5M (rev1p0).zip \| 567 MB CER IR_LED_certificate_WL-SFCW-0805_150080M173000 (rev1).pdf \| 1.5 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]468 nm	Spitzen-Wellenlänge (Grün) [typ.]520 nm	Spitzen-Wellenlänge (Rot) [typ.]632 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]525 nm	dominante Wellenlänge (Rot) [typ.]624 nm	Lichtstärke (Blau) [typ.]70 mcd	Lichtstärke (Grün) [typ.]285 mcd	Lichtstärke (Rot) [typ.]112 mcd	Durchlassspannung (Blau) [typ.]3.3 V	Durchlassspannung (Grün) [typ.]3.3 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150121M173000	SPECRot & Grün & Blau, 468 nm, 520 nm	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WL-SFCW (rev24a).IntLib \| 304.5 KB CDS Cadence_WL-SFCW (rev22a).zip \| 1.3 MB EAG Eagle_WL-SFCW (rev23a).lbr \| 46.9 KB KIC KiCad_WL-SFCW (rev26a).zip \| 321.4 KB IGS Download_IGS_WL-SFCW-1210 (rev1).igs \| 782.6 KB STP Download_STP_WL-SFCW-1210 (rev1).stp \| 161.6 KB PSP PSpice_WL-SFCW (rev22b).zip \| 4.7 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]468 nm	Spitzen-Wellenlänge (Grün) [typ.]520 nm	Spitzen-Wellenlänge (Rot) [typ.]632 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]525 nm	dominante Wellenlänge (Rot) [typ.]624 nm	Lichtstärke (Blau) [typ.]80 mcd	Lichtstärke (Grün) [typ.]285 mcd	Lichtstärke (Rot) [typ.]70 mcd	Durchlassspannung (Blau) [typ.]3.3 V	Durchlassspannung (Grün) [typ.]3.3 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150120M173000	SPECRot & Grün & Blau, 468 nm, 520 nm	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SFCW (rev24a).IntLib \| 304.5 KB CDS Cadence_WL-SFCW (rev22a).zip \| 1.3 MB EAG Eagle_WL-SFCW (rev23a).lbr \| 46.9 KB KIC KiCad_WL-SFCW (rev26a).zip \| 321.4 KB IGS Download_IGS_150120M173000 (rev1).igs \| 881.7 KB STP Download_STEP_150120M173000 (rev1).stp \| 281.3 KB PSP PSpice_WL-SFCW (rev22b).zip \| 4.7 KB CER IR_LED_certificate_WL-SFCW-1206_150120M173000 (rev1).pdf \| 1.5 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]468 nm	Spitzen-Wellenlänge (Grün) [typ.]520 nm	Spitzen-Wellenlänge (Rot) [typ.]632 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]525 nm	dominante Wellenlänge (Rot) [typ.]624 nm	Lichtstärke (Blau) [typ.]350 mcd	Lichtstärke (Grün) [typ.]1000 mcd	Lichtstärke (Rot) [typ.]360 mcd	Durchlassspannung (Blau) [typ.]3.3 V	Durchlassspannung (Grün) [typ.]3.3 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit –	Demoboard –	–Verfügbarkeit prüfen
	150120M183000	SPECRot & Grün & Blau, 465 nm, 520 nm	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SFCW (rev24a).IntLib \| 304.5 KB CDS Cadence_WL-SFCW (rev22a).zip \| 1.3 MB EAG Eagle_WL-SFCW (rev23a).lbr \| 46.9 KB KIC KiCad_WL-SFCW (rev26a).zip \| 321.4 KB 3D Downloads_3D_150120M183000 (rev1).pdf \| 115 KB IGS Downloads_IGS_150120M183000 (rev1).igs \| 1012 KB STP Downloads_STP_150120M183000 (rev1).stp \| 255.1 KB PSP PSpice_WL-SFCW (rev22b).zip \| 4.7 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]465 nm	Spitzen-Wellenlänge (Grün) [typ.]520 nm	Spitzen-Wellenlänge (Rot) [typ.]630 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]525 nm	dominante Wellenlänge (Rot) [typ.]625 nm	Lichtstärke (Blau) [typ.]280 mcd	Lichtstärke (Grün) [typ.]1000 mcd	Lichtstärke (Rot) [typ.]300 mcd	Durchlassspannung (Blau) [typ.]3.2 V	Durchlassspannung (Grün) [typ.]3 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]30 °	Design Kit –	Demoboard –	–Verfügbarkeit prüfen

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED – Top View

Demoboard Visible LEDs
