WL-SFCD SMT Full-color Chip LED Diffused

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart

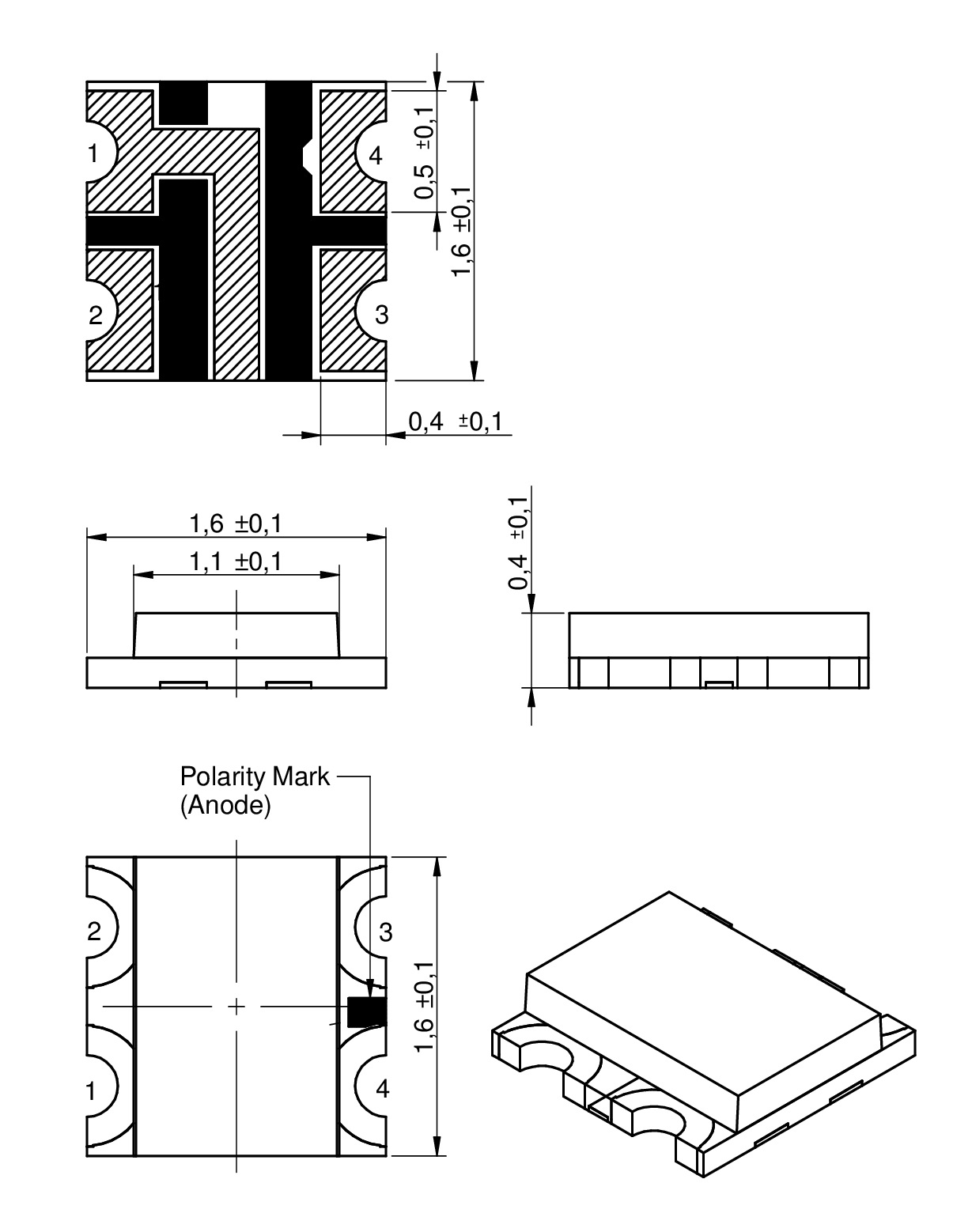

0606		1.6	1.6	0.4	SMT

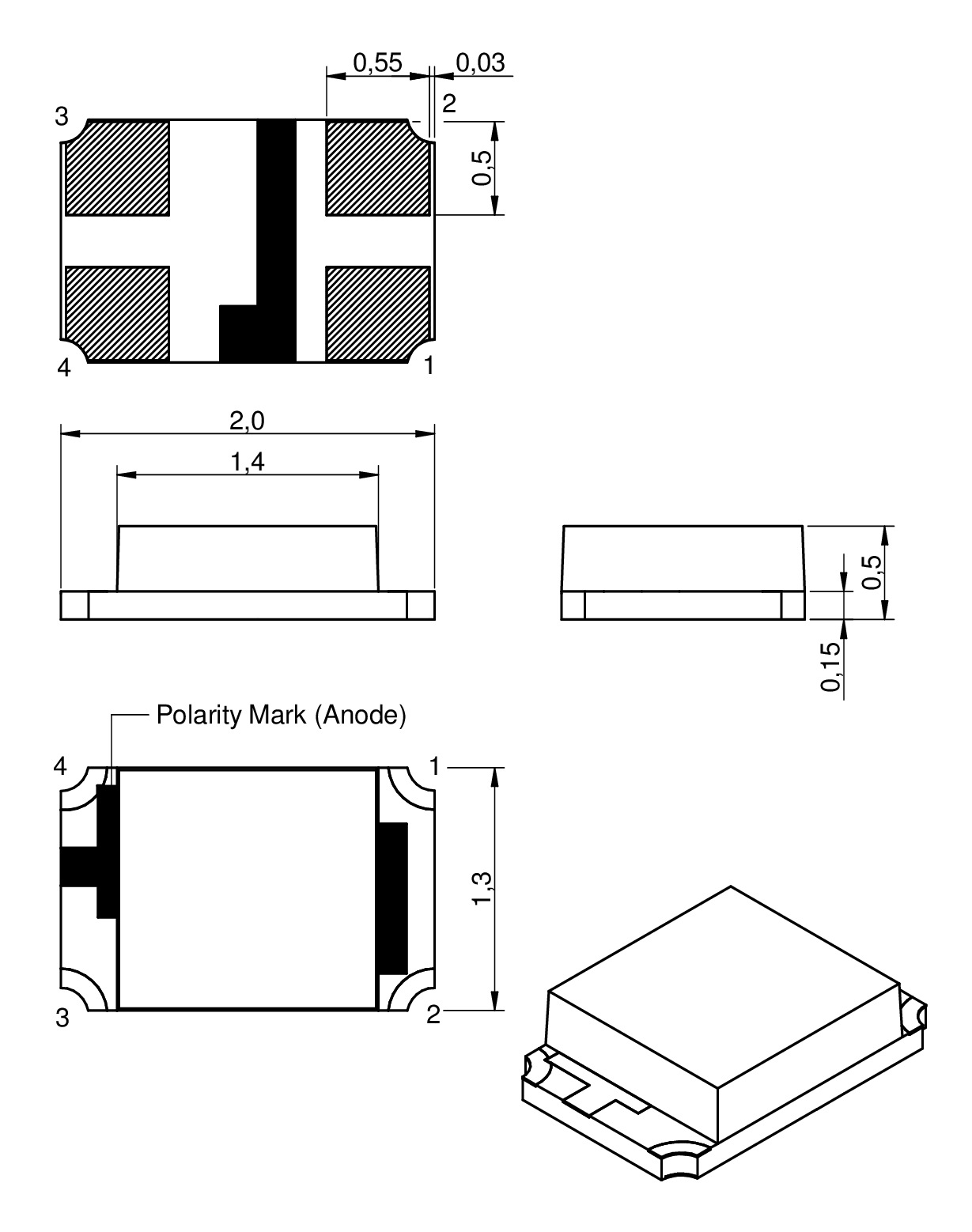

0805		2	1.3	0.5	SMT

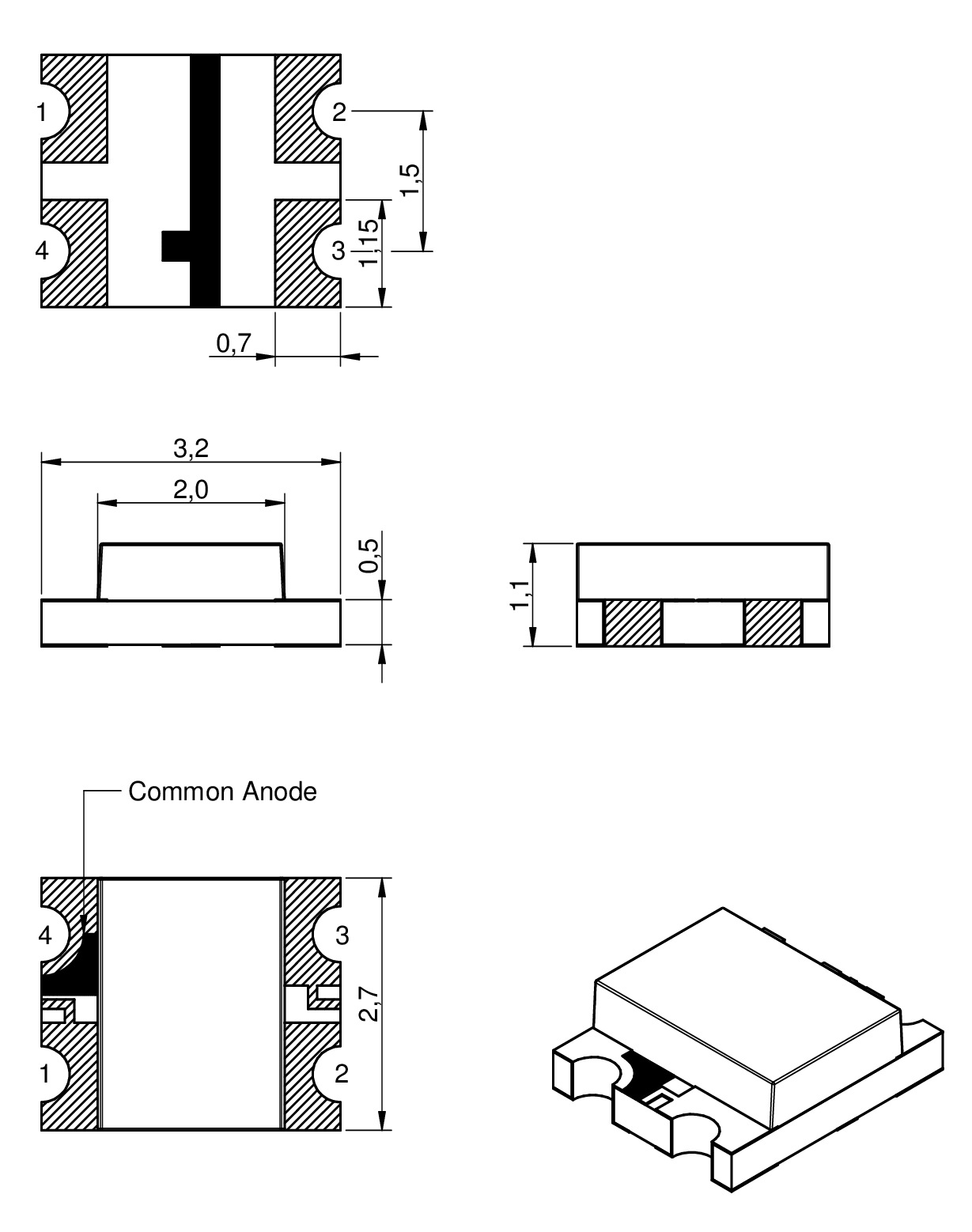

1210		2.7	3.2	1.1	SMT

LTSpice-Dateien

LT
LTSpice_WL-SFCD (rev22a).zip
|
3.6 KB

Merkmale

Hohe Leistung /Rentabilität
Geringer Energieverbrauch
Diffuse Linse LED
Farbkombination mit Rot/Grün/Blau
Kompatibel mit Reflow-Lötverfahren
Anschlussfläche nach industriellem Standard
RGB
Kompatibel mit Bestückungsautomaten
Breiter Abstrahlwinkel

Anwendung

Hintergrundbeleuchtung
Statusanzeigen
Frontanzeigeleuchten
Büroautomation , Haushaltsgeräte , Industrieanlagen
Hintergrundbeleuchtung für Tastaturen, Symbol und Schaltknopf
Anzeigen
Unterhaltungs- und Haushaltselektronik
Sicherheitstechnik
Allgemeine LED Beleuchtung

Artikeldaten

Alle

0606

0805

1210

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak B typ.}(nm)	λ_{Peak G typ.}(nm)	λ_{Peak R typ.}(nm)	λ_{Dom B typ.}(nm)	λ_{Dom G typ.}(nm)	λ_{Dom R typ.}(nm)	I_{V B typ.}(mcd)	I_{V G typ.}(mcd)	I_{V R typ.}(mcd)	V_{F B typ.}(V)	V_{F G typ.}(V)	V_{F R typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Design Kit	Demoboard	Muster
	150066M153000	Rot & Grün & Blau, 468 nm, 520 nm	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFCD (rev22c).IntLib \| 218 KB CDS Cadence_WL-SFCD (rev19a).zip \| 893.8 KB EAG Eagle_WL-SFCD (rev22a).lbr \| 32.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SFCD-0606 (rev1).igs \| 2.3 MB STP Download_STP_WL-SFCD-0606 (rev1).stp \| 836.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SFCD (rev22a).zip \| 3.7 KB Strahldaten ASA ASAP-and-APEX_dis_150066M153000_5M (rev1p0).zip \| 464.5 MB COD CodeV_ray_150066M153000_5M (rev1p0).zip \| 464.5 MB FRE Fred_dat_150066M153000_5M (rev1p0).zip \| 464.5 MB FRE Fred_txt_150066M153000_5M (rev1p0).zip \| 643.3 MB LIG LightTools_ray_150066M153000_5M (rev1p0).zip \| 464.5 MB LIG LightTools_txt_150066M153000_5M (rev1p0).zip \| 731 MB LUC LucidShape_ray_150066M153000_5M (rev1p0).zip \| 464.5 MB LUC LucidShape_txt_150066M153000_5M (rev1p0).zip \| 731 MB OPT OpTaliX_txt_150066M153000_5M (rev1p0).zip \| 731 MB OPT OptiCAD_dat_150066M153000_5M (rev1p0).zip \| 464.5 MB OPT OptiCAD_txt_150066M153000_5M (rev1p0).zip \| 731 MB OPT optalix_DIS_150066M153000_5M (rev1p0).zip \| 464.5 MB RIR Photopia_rir_150066M153000_5M (rev1p0).zip \| 464.5 MB SIM Simulux_ray_150066M153000_5M (rev1p0).zip \| 464.5 MB SPE Speos_ray_150066M153000_5M (rev1p0).zip \| 480 MB SRC Lucaray-maker_src_150066M153000_5M (rev1p0).zip \| 362.4 MB TRA TracePro_txt_150066M153000_5M (rev1p0).zip \| 731 MB ZEM ZemaxBin_dat_150066M153000_5M (rev1p0).zip \| 464.5 MB ZEM Zemax_dat_150066M153000_5M (rev1p0).zip \| 731 MB Zertifikate ZIP CER IR_LED_certificate_WL-SFCD-0606 (rev1).pdf \| 1.7 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]468 nm	Spitzen-Wellenlänge (Grün) [typ.]520 nm	Spitzen-Wellenlänge (Rot) [typ.]632 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]525 nm	dominante Wellenlänge (Rot) [typ.]624 nm	Lichtstärke (Blau) [typ.]180 mcd	Lichtstärke (Grün) [typ.]900 mcd	Lichtstärke (Rot) [typ.]285 mcd	Durchlassspannung (Blau) [typ.]3.3 V	Durchlassspannung (Grün) [typ.]3.3 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003
	150080M153000	Rot & Grün & Blau, 468 nm, 520 nm	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFCD (rev22c).IntLib \| 218 KB CDS Cadence_WL-SFCD (rev19a).zip \| 893.8 KB EAG Eagle_WL-SFCD (rev22a).lbr \| 32.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SFCD-0805 (rev1).igs \| 994.5 KB STP Download_STP_WL-SFCD-0805 (rev1).stp \| 426.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SFCD (rev22a).zip \| 3.7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SFCD_150080M153000 (rev1).pdf \| 1.7 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]468 nm	Spitzen-Wellenlänge (Grün) [typ.]520 nm	Spitzen-Wellenlänge (Rot) [typ.]632 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]525 nm	dominante Wellenlänge (Rot) [typ.]624 nm	Lichtstärke (Blau) [typ.]70 mcd	Lichtstärke (Grün) [typ.]285 mcd	Lichtstärke (Rot) [typ.]112 mcd	Durchlassspannung (Blau) [typ.]3.3 V	Durchlassspannung (Grün) [typ.]3.3 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003
	150121M153000	Rot & Grün & Blau, 468 nm, 520 nm	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFCD (rev22c).IntLib \| 218 KB CDS Cadence_WL-SFCD (rev19a).zip \| 893.8 KB EAG Eagle_WL-SFCD (rev22a).lbr \| 32.8 KB CAD-Dateien ZIP IGS Download_IGS_WL-SFCD-1210 (rev1).igs \| 782.6 KB STP Download_STP_WL-SFCD-1210 (rev1).stp \| 161.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SFCD (rev22a).zip \| 3.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]468 nm	Spitzen-Wellenlänge (Grün) [typ.]520 nm	Spitzen-Wellenlänge (Rot) [typ.]632 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]525 nm	dominante Wellenlänge (Rot) [typ.]624 nm	Lichtstärke (Blau) [typ.]80 mcd	Lichtstärke (Grün) [typ.]180 mcd	Lichtstärke (Rot) [typ.]70 mcd	Durchlassspannung (Blau) [typ.]3.3 V	Durchlassspannung (Grün) [typ.]3.3 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED – Top View

Demoboard Visible LEDs
