ÜbersichtAlle Produktbereiche ProduktbereichOptoelektronik ProduktgruppeLEDs ProduktfamilieSignal LEDs TypChip LED ProduktserieWL-SFCC SMT Full-color Chip LED Compact

WL-SFCC SMT Full-color Chip LED Compact

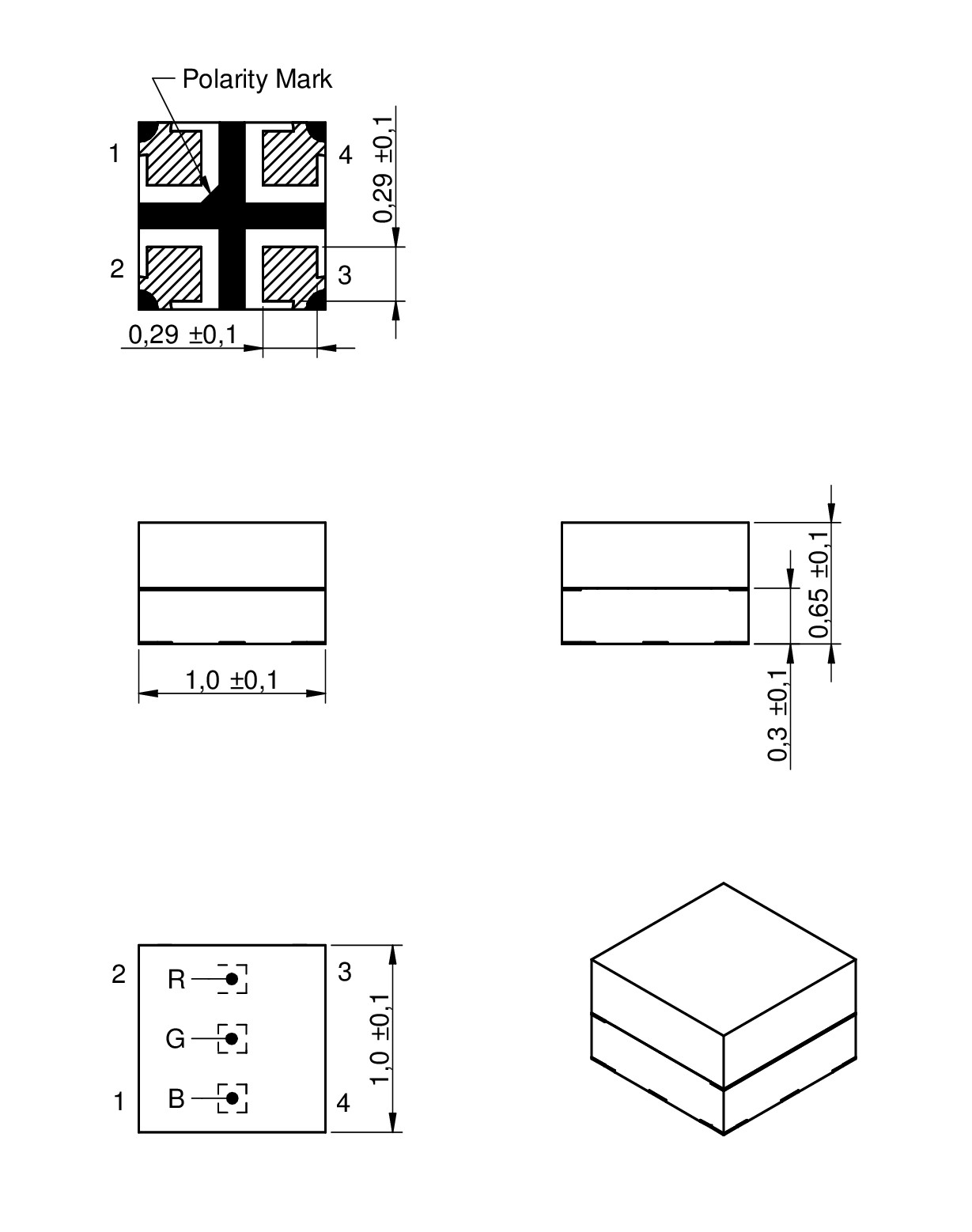

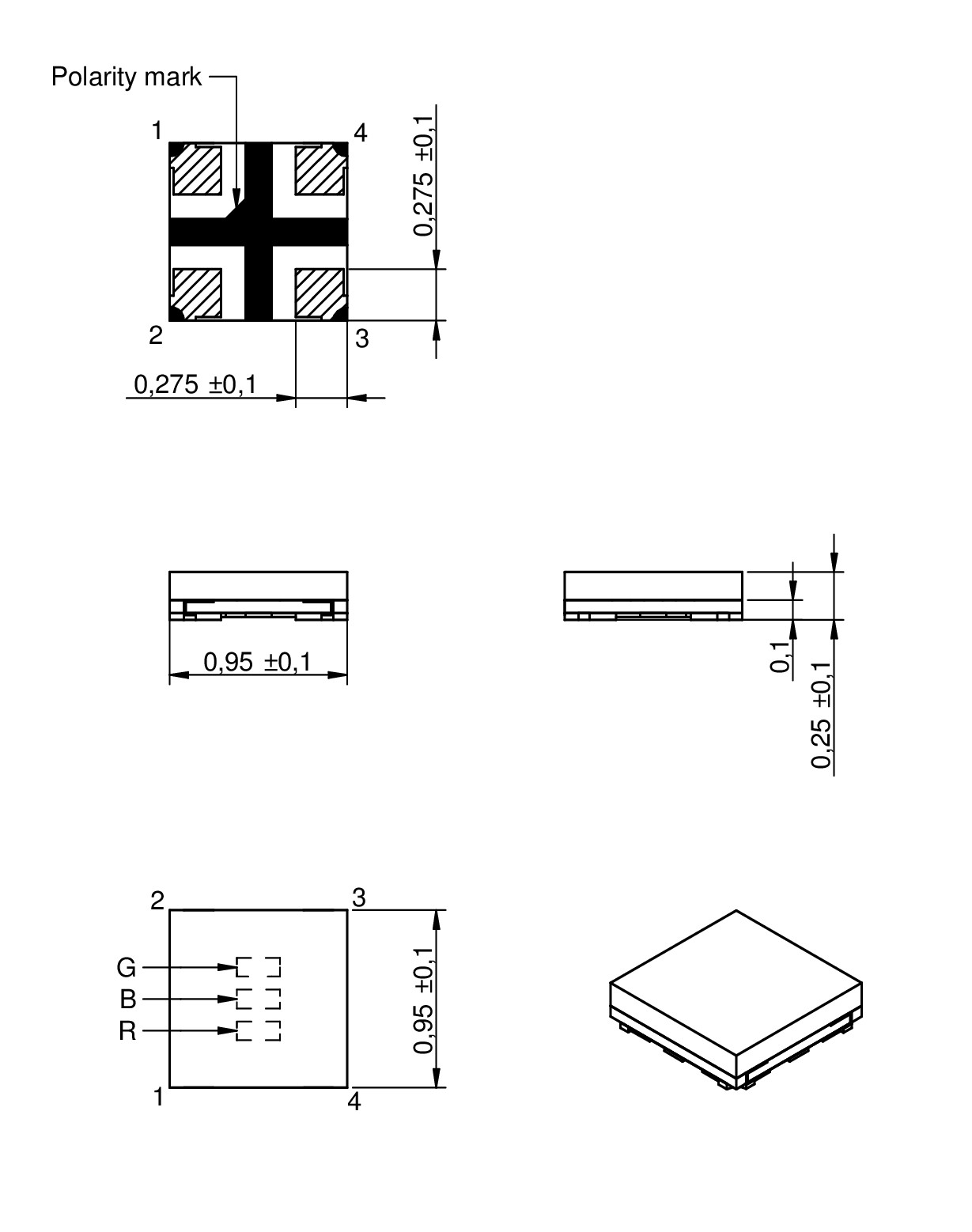

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
0404		1	1	0.65	SMT
0404 Super Flat		1	1	0.25	SMT

LTSpice-Dateien

LT
LTSpice_WL-SFCC (rev22b).zip
|
2.8 KB

Merkmale

Nicht-reflektierende Oberfläche
Kleinstes RGB-Gehäuse
Sehr weiter Viewing Angle

Anwendung

Vollfarb-LED Displays
Videoleinwände im Innenbereich
Hintergrundbeleuchtung
Indikator
Fronttafelanzeige
Intelligente Haushaltsgeräte
Tragbare Geräte
Anwendungen im Gesundheitswesen
Signalsteuerungssystem

Artikeldaten

Alle

0404

0404 Super Flat

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak B typ.} (nm)	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Dom B typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	I_{V B typ.} (mcd)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	V_{F B typ.} (V)	V_{F G typ.} (V)	V_{F R typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Design Kit	Muster
	150044M155260	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	25 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFCC (rev22c).IntLib \| 646 KB CDS Cadence_WL-SFCC (rev22a).zip \| 396.9 KB EAG Eagle_WL-SFCC (rev25a).lbr \| 25.4 KB CAD-Dateien ZIP IGS Download_IGS_WL-SFCC_150044M175200 (rev1).igs \| 1.2 MB STP Download_STP_WL-SFCC_150044M175200 (rev1).stp \| 374.9 KB Elektrische Modelle ZIP PSP PSpice_WL-SFCC (rev22b).zip \| 3.6 KB Strahldaten ASA ASAP-and-APEX_dis_150044M155260_5M (rev1p0).zip \| 361.4 MB COD CodeV_ray_150044M155260_5M (rev1p0).zip \| 361.4 MB FRE Fred_dat_150044M155260_5M (rev1p0).zip \| 361.4 MB FRE Fred_txt_150044M155260_5M (rev1p0).zip \| 566 MB LIG LightTools_ray_150044M155260_5M (rev1p0).zip \| 361.4 MB LIG LightTools_txt_150044M155260_5M (rev1p0).zip \| 565.9 MB LUC LucidShape_ray_150044M155260_5M (rev1p0).zip \| 361.4 MB LUC LucidShape_txt_150044M155260_5M (rev1p0).zip \| 566 MB OPT OpTaliX_txt_150044M155260_5M (rev1p0).zip \| 565.9 MB OPT OptiCAD_dat_150044M155260_5M (rev1p0).zip \| 361.4 MB OPT OptiCAD_txt_150044M155260_5M (rev1p0).zip \| 566 MB OPT optalix_DIS_150044M155260_5M (rev1p0).zip \| 361.4 MB RIR Photopia_rir_150044M155260_5M (rev1p0).zip \| 361.4 MB SIM Simulux_ray_150044M155260_5M (rev1p0).zip \| 361.4 MB SPE Speos_ray_150044M155260_5M (rev1p0).zip \| 374 MB SRC Lucaray-maker_src_150044M155260_5M (rev1p0).zip \| 361.4 MB TRA TracePro_txt_150044M155260_5M (rev1p0).zip \| 566 MB ZEM ZemaxBin_dat_150044M155260_5M (rev1p0).zip \| 361.4 MB ZEM Zemax_dat_150044M155260_5M (rev1p0).zip \| 566 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	465	522	625	470	530	621	50	180	80	2.8	2.7	2	AlInGaP + InGaN	140	150155
	150044M155220	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFCC (rev22c).IntLib \| 646 KB CDS Cadence_WL-SFCC (rev22a).zip \| 396.9 KB EAG Eagle_WL-SFCC (rev25a).lbr \| 25.4 KB CAD-Dateien ZIP 3D 150044M155220_3D (rev1).pdf \| 57.4 KB IGS 150044M155220_IGS (rev1).igs \| 772 KB STP 150044M155220_STP (rev1).stp \| 183.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SFCC (rev22b).zip \| 3.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	460	520	630	465	525	623	110	500	200	3	3	2	AlInGaP + InGaN	–	–

	Artikel Nr.	Datenblatt
	150044M155260	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	150044M155220	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak B typ.} (nm)	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Dom B typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	I_{V B typ.} (mcd)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	V_{F B typ.} (V)	V_{F G typ.} (V)	V_{F R typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED – Top View

Mehr erfahren

LED Application Guide - Lernen Sie mehr über das Handling, die Lagerung und vieles mehr
