WL-SBSW SMT Bi-color Side View Waterclear

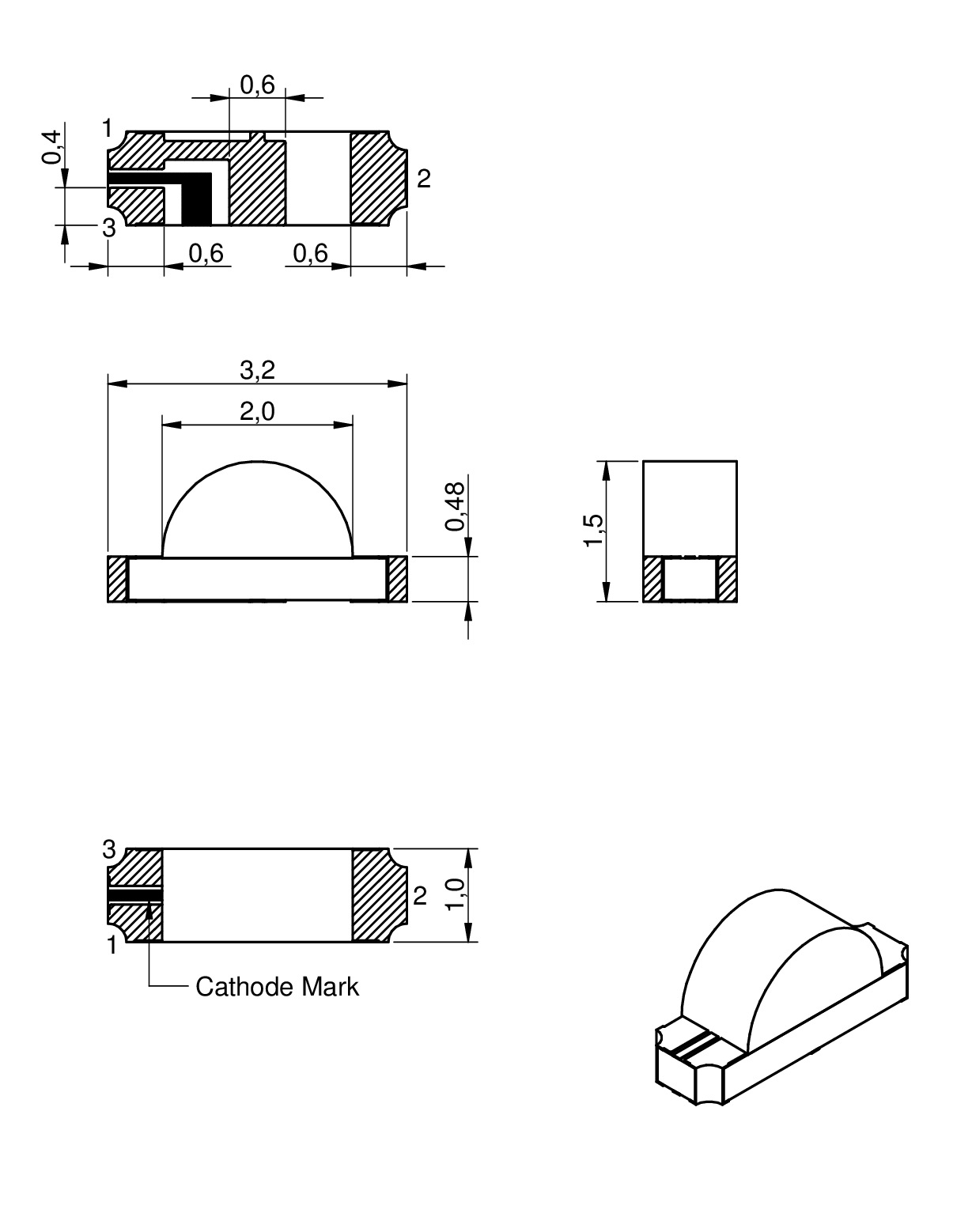

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
1204		3.2	1.5	1	SMT

LTSpice-Dateien

LT
LTSpice_WL-SBSW (rev22a).zip
|
2.6 KB

Merkmale

Zwei Chips in einem LED
Geringer Strombedarf
Schnelle Schaltzeiten
Seitenansicht
Flexibilität im Design, ideal für Miniatur-Anwendungen

Anwendung

Anzeigen
LCD-Beleuchtung wie in PDAs, MP3-Player, LCD-Monitore, LCD-Fernseher
LED Display: Vollfarbvideo-Schild
Haushaltsgeräte: Backofen, Mikrowelle, Kühlschrank...
Innenanwendungen: Schalter, Telematik, Klimasystem, Instrumententafel

Artikeldaten

1204

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Peak V typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	λ_{Dom V typ.} (nm)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	I_{V V typ.} (mcd)	V_{F G typ.} (V)	V_{F R typ.} (V)	V_{F V typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Demoboard	Design Kit	Muster
	155124RG73200	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBSW (rev22c).IntLib \| 66.5 KB CDS Cadence_WL-SBSW (rev19a).zip \| 254.3 KB EAG Eagle_WL-SBSW (rev22a).lbr \| 17.3 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBSW-1204 (rev1).igs \| 1.1 MB STP Download_STP_WL-SBSW-1204 (rev1).stp \| 244.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBSW (rev22a).zip \| 3.1 KB Zertifikate ZIP CER IR_LED_certificate_WL-SBSW-1204_155124RG73200 (rev1).pdf \| 1.1 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün	520	632	–	525	624	–	160	60	–	3.3	2	–	AlInGaP + InGaN	120	9999003	150156
	155124RV73200	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBSW (rev22c).IntLib \| 66.5 KB CDS Cadence_WL-SBSW (rev19a).zip \| 254.3 KB EAG Eagle_WL-SBSW (rev22a).lbr \| 17.3 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBSW-1204 (rev1).igs \| 1.1 MB STP Download_STP_WL-SBSW-1204 (rev1).stp \| 244.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBSW (rev22a).zip \| 3.1 KB Zertifikate ZIP CER IR_LED_certificate_WL-SBSW-1204_155124RV73200 (rev1).pdf \| 1.1 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Hellgrün	–	632	573	–	624	571	–	60	30	–	2	2.1	AlInGaP	120	9999003	150156

	Artikel Nr.	Datenblatt
	155124RG73200	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	155124RV73200	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Peak V typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	λ_{Dom V typ.} (nm)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	I_{V V typ.} (mcd)	V_{F G typ.} (V)	V_{F R typ.} (V)	V_{F V typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Demoboard	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED - Reverse Mount & Side View

Demoboard Visible LEDs
