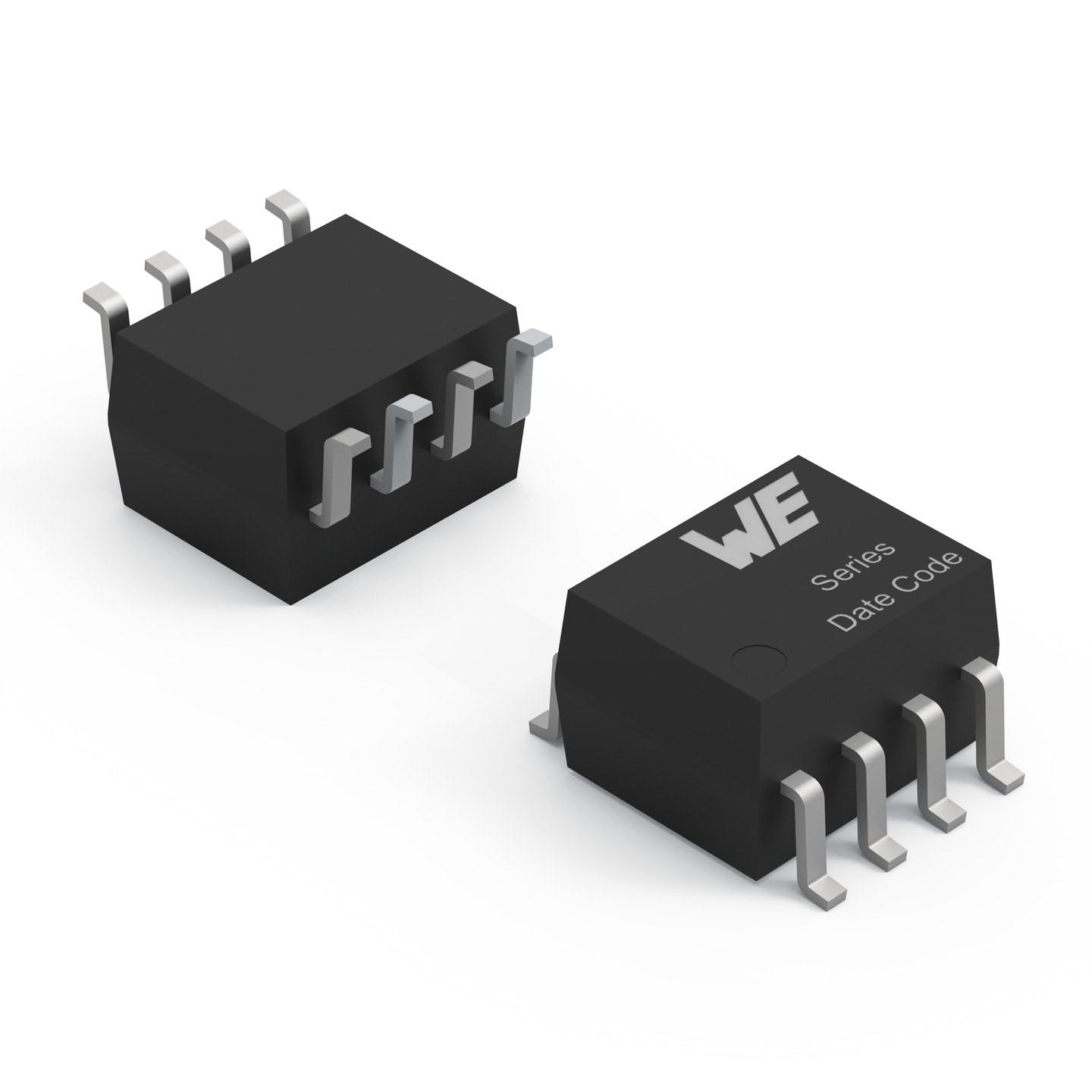

WL-OCHS SOP-8

Bauform	Maße	L (mm)	B (mm)	H (mm)
NEUSOP-8 1 MBd		6	5.08	3.18
NEUSOP-8 10 MBd		4	5.1	3.2

Merkmale

Sehr hohe Übertragungsgeschwindigkeit - MHz bis Mbit/s Bereich
Präzises Schalten ohne große Verzögerung durch schnelle Schaltzeiten
Hohe Isolationsspannung VISO = 3750 & 5000 VRMS
Hohe Störsicherheit (EMV)

Anwendung

Digitale Signalübertragung mit hoher Geschwindigkeit
Schnittstellenisolierung (z. B. UART, SPI, RS-232, RS-485)
Schaltnetzteile und Leistungselektronik
Industrielle Steuerungen und Automatisierung
Mikrocontroller- und Embedded-Systeme

Application Notes

Artikeldaten

Alle

SOP-8 1 MBd

SOP-8 10 MBd

Alle zurücksetzen

Artikeldaten filtern

catalog.filterBar.article in 2 Produktserien anzeigen

catalog.filterBar.article in 2 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

Artikel Nr.	Datenblatt	Downloads	Status	Package	Testbedingung t_PLH	t_PLH(ns)	Testbedingung CMTI_LH	CMTI_LH(kV/µs)	I_{Th typ.}(mA)	V_ISO(V (RMS))	Betriebstemperatur	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
143501185110	SPECSOP8, IF = 16 mA, VCC = 5.0 VRL = 1.9 kΩ, 150 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).pdf \| 148.2 KB IGS IGS_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).igs \| 1.4 MB STP STP_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).stp \| 444.3 KB CER VDE_certificate_WL-OCHS-1MB_143501185110 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP8	I_F = 16 mA, V_CC = 5.0 V R_L = 1.9 kΩ	High Level Ausbreitungsverzögerung [typ.]150 ns	I_F = 0 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 1.9 kΩ \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]5 kV/µs	–	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +110 °C	–Verfügbarkeit prüfen
143601185210	SPECSOP8, IF = 7.5 mA, VCC = 5.0 VCL = 15 pF, RL = 350 Ω, 41 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).pdf \| 148.2 KB IGS IGS_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).igs \| 1.4 MB STP STP_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).stp \| 444.3 KB CER VDE_certificate_WL-OCHS-10MB_143601185210 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP8	I_F = 7.5 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 350 Ω	High Level Ausbreitungsverzögerung [typ.]41 ns	I_F = 0 mA, V_CC = 5.0 V V_O = 2.0 V, R_L = 350 Ω \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]5 kV/µs	Schwellenstromstärke [typ.]3 mA	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +105 °C	–Verfügbarkeit prüfen
143611185210	SPECSOP8, IF = 7.5 mA, VCC = 5.0 VCL = 15 pF, RL = 350 Ω, 41 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).pdf \| 148.2 KB IGS IGS_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).igs \| 1.4 MB STP STP_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).stp \| 444.3 KB CER VDE_certificate_WL-OCHS-10MB_143611185210 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP8	I_F = 7.5 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 350 Ω	High Level Ausbreitungsverzögerung [typ.]41 ns	I_F = 0 mA, V_CC = 5.0 V V_O = 2.0 V, R_L = 350 Ω \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]20 kV/µs	Schwellenstromstärke [typ.]3 mA	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +105 °C	–Verfügbarkeit prüfen
143630285210	SPECSOP8, IF = 7.5 mA, VCC = 5.0 VCL = 15 pF, RL = 350 Ω, 48 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).pdf \| 148.2 KB IGS IGS_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).igs \| 1.4 MB STP STP_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).stp \| 444.3 KB CER VDE_certificate_WL-OCHS-10MB_143630285210 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP8	I_F = 7.5 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 350 Ω	High Level Ausbreitungsverzögerung [typ.]48 ns	I_F = 0 mA, V_CC = 5.0 V V_O = 2.0 V, R_L = 350 Ω \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]5 kV/µs	Schwellenstromstärke [typ.]2.4 mA	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +85 °C	–Verfügbarkeit prüfen
143530285110	SPECSOP8, IF = 16 mA, VCC = 5.0 VRL = 1.9 kΩ, 600 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).pdf \| 148.2 KB IGS IGS_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).igs \| 1.4 MB STP STP_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).stp \| 444.3 KB CER VDE_certificate_WL-OCHS-1MB_143530285110 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP8	I_F = 16 mA, V_CC = 5.0 V R_L = 1.9 kΩ	High Level Ausbreitungsverzögerung [typ.]600 ns	I_F = 0 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 1.9 kΩ \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]1 kV/µs	–	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +110 °C	–Verfügbarkeit prüfen
143531285110	SPECSOP8, IF = 16 mA, VCC = 5.0 VRL = 1.9 kΩ, 600 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).pdf \| 148.2 KB IGS IGS_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).igs \| 1.4 MB STP STP_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).stp \| 444.3 KB CER VDE_certificate_WL-OCHS-1MB_143531285110 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP8	I_F = 16 mA, V_CC = 5.0 V R_L = 1.9 kΩ	High Level Ausbreitungsverzögerung [typ.]600 ns	I_F = 0 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 1.9 kΩ \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]1 kV/µs	–	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +110 °C	–Verfügbarkeit prüfen
143631285210	SPECSOP8, IF = 7.5 mA, VCC = 5.0 VCL = 15 pF, RL = 350 Ω, 48 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).pdf \| 148.2 KB IGS IGS_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).igs \| 1.4 MB STP STP_SOP8_143501185110_143530285110_143531285110_143601185210_143611185210_143630285210_143631285210 (rev1).stp \| 444.3 KB CER VDE_certificate_WL-OCHS-10MB_143631285210 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP8	I_F = 7.5 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 350 Ω	High Level Ausbreitungsverzögerung [typ.]48 ns	I_F = 0 mA, V_CC = 5.0 V V_O = 2.0 V, R_L = 350 Ω \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]10 kV/µs	Schwellenstromstärke [typ.]2.4 mA	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +85 °C	–Verfügbarkeit prüfen
