WE-VE femtoF

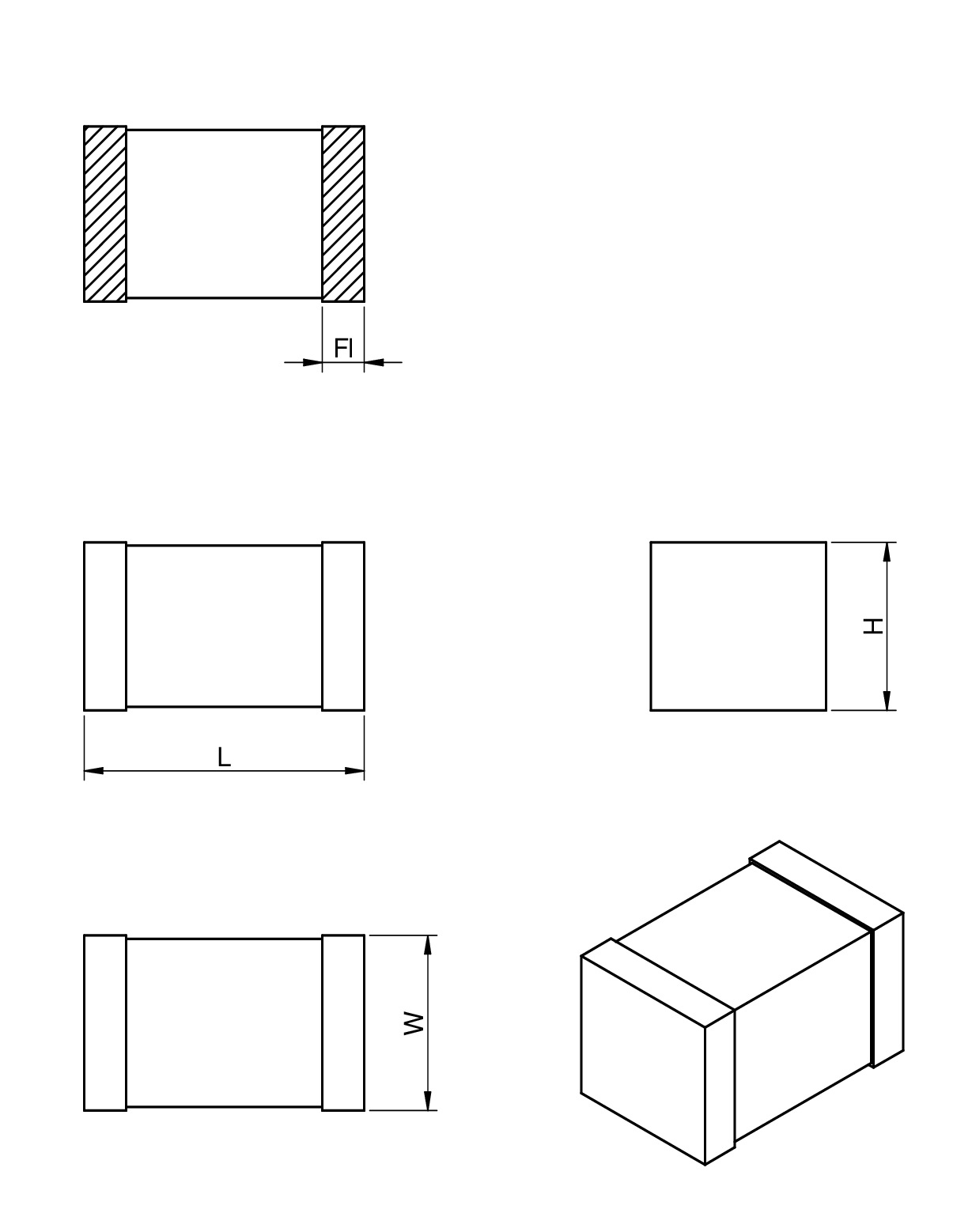

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Fl (mm)	Montageart
0402			1	0.52	0.6	0.25	SMT
0603			1.6	0.8	0.9	0.35	SMT

LTSpice-Dateien

LT
LTspice_WE-VE_femtoF (rev25a).zip
|
2.9 KB

Merkmale

Sehr geringe Kapazität
Sehr kurze Reaktionszeit
Sehr geringer Leckstrom
Niedrige Klemmspannung
Fast kein Energieverbrauch bei Betriebsspannung
Hervorragendes Ableitverhalten von ESD-Impulsen
Betriebstemperatur: –40 °C bis +85 °C
Nickel-Sperrschicht

Anwendung

Schutz von Datenleitungen, Bus-Systemen und Halbleitern
ESD-Schutz gemäß EN 61000-4-2
8 kV Kontaktentladung
15 kV Luftentladung

Application Notes

ANP116 Gigabit-Ethernet-Schnittstelle unter EMV Gesichtspunkten
PDF

Artikeldaten

Alle

0402

0603

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	C_{Ch typ.}(pF)	V_{Ch Clamp ESD typ.}(V)	Bauform	V_{ESD Contact}(kV)	Design Kit	MusterVerfügbarkeit & Muster
8231606A	SPEC0.05 pF, 40 V, 0603	Simulation–	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VE femtoF (rev22a).IntLib \| 52.5 KB CDS Cadence_WE-VE femtoF (rev21a).zip \| 144.1 KB EAG Eagle_WE-VE-femtoF (rev26a).lbr \| 18.3 KB KIC KiCad_WE-VE-femtoF (rev26b).zip \| 28.5 KB ZUK Cadstar_WE-VE femtoF (rev21a).zip \| 5 KB CAD-Dateien ZIP IGS IGS_WE-VE-femtoF_0603 (rev1).igs \| 244.7 KB STP STP_WE-VE-femtoF_0603 (rev1).stp \| 104.5 KB Elektrische Modelle ZIP PSP PSpice_WE-VE_femtoF (rev25a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	(Kanal) Eingangskapazität [typ.]0.05 pF	Kanal ESD Klemmspannung [typ.]40 V	Bauform0603	ESD Kontact-Entladungsfähigkeit8 kV	Design Kit –	–Verfügbarkeit prüfen
8231614A	SPEC0.05 pF, 45 V, 0603	Simulation–	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VE femtoF (rev22a).IntLib \| 52.5 KB CDS Cadence_WE-VE femtoF (rev21a).zip \| 144.1 KB EAG Eagle_WE-VE-femtoF (rev26a).lbr \| 18.3 KB KIC KiCad_WE-VE-femtoF (rev26b).zip \| 28.5 KB ZUK Cadstar_WE-VE femtoF (rev21a).zip \| 5 KB CAD-Dateien ZIP IGS IGS_WE-VE-femtoF_0603 (rev1).igs \| 244.7 KB STP STP_WE-VE-femtoF_0603 (rev1).stp \| 104.5 KB Elektrische Modelle ZIP PSP PSpice_WE-VE_femtoF (rev25a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	(Kanal) Eingangskapazität [typ.]0.05 pF	Kanal ESD Klemmspannung [typ.]45 V	Bauform0603	ESD Kontact-Entladungsfähigkeit8 kV	Design Kit –	–Verfügbarkeit prüfen
8231626A	SPEC0.05 pF, 50 V, 0603	Simulation–	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VE femtoF (rev22a).IntLib \| 52.5 KB CDS Cadence_WE-VE femtoF (rev21a).zip \| 144.1 KB EAG Eagle_WE-VE-femtoF (rev26a).lbr \| 18.3 KB KIC KiCad_WE-VE-femtoF (rev26b).zip \| 28.5 KB ZUK Cadstar_WE-VE femtoF (rev21a).zip \| 5 KB CAD-Dateien ZIP IGS IGS_WE-VE-femtoF_0603 (rev1).igs \| 244.7 KB STP STP_WE-VE-femtoF_0603 (rev1).stp \| 104.5 KB Elektrische Modelle ZIP PSP PSpice_WE-VE_femtoF (rev25a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	(Kanal) Eingangskapazität [typ.]0.05 pF	Kanal ESD Klemmspannung [typ.]50 V	Bauform0603	ESD Kontact-Entladungsfähigkeit8 kV	Design Kit –	–Verfügbarkeit prüfen
8231706A	SPEC0.05 pF, 40 V, 0402	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VE femtoF (rev22a).IntLib \| 52.5 KB CDS Cadence_WE-VE femtoF (rev21a).zip \| 144.1 KB EAG Eagle_WE-VE-femtoF (rev26a).lbr \| 18.3 KB KIC KiCad_WE-VE-femtoF (rev26b).zip \| 28.5 KB ZUK Cadstar_WE-VE femtoF (rev21a).zip \| 5 KB CAD-Dateien ZIP IGS IGS_WE-VE-femtoF_0402 (rev1).igs \| 243.5 KB STP STP_WE-VE-femtoF_0402 (rev1).stp \| 104.6 KB Elektrische Modelle ZIP PSP PSpice_WE-VE_femtoF (rev25a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	(Kanal) Eingangskapazität [typ.]0.05 pF	Kanal ESD Klemmspannung [typ.]40 V	Bauform0402	ESD Kontact-Entladungsfähigkeit8 kV	Design Kit 823999	–Verfügbarkeit prüfen
8231714A	SPEC0.05 pF, 45 V, 0402	Simulation–	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VE femtoF (rev22a).IntLib \| 52.5 KB CDS Cadence_WE-VE femtoF (rev21a).zip \| 144.1 KB EAG Eagle_WE-VE-femtoF (rev26a).lbr \| 18.3 KB KIC KiCad_WE-VE-femtoF (rev26b).zip \| 28.5 KB ZUK Cadstar_WE-VE femtoF (rev21a).zip \| 5 KB CAD-Dateien ZIP IGS IGS_WE-VE-femtoF_0402 (rev1).igs \| 243.5 KB STP STP_WE-VE-femtoF_0402 (rev1).stp \| 104.6 KB Elektrische Modelle ZIP PSP PSpice_WE-VE_femtoF (rev25a).zip \| 4.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	(Kanal) Eingangskapazität [typ.]0.05 pF	Kanal ESD Klemmspannung [typ.]45 V	Bauform0402	ESD Kontact-Entladungsfähigkeit8 kV	Design Kit –	–Verfügbarkeit prüfen

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit ESD PROTECTION
