WE-VE ESD Suppressor

Bauform	L (mm)	W (mm)	H (mm)	Fl (mm)	Montageart

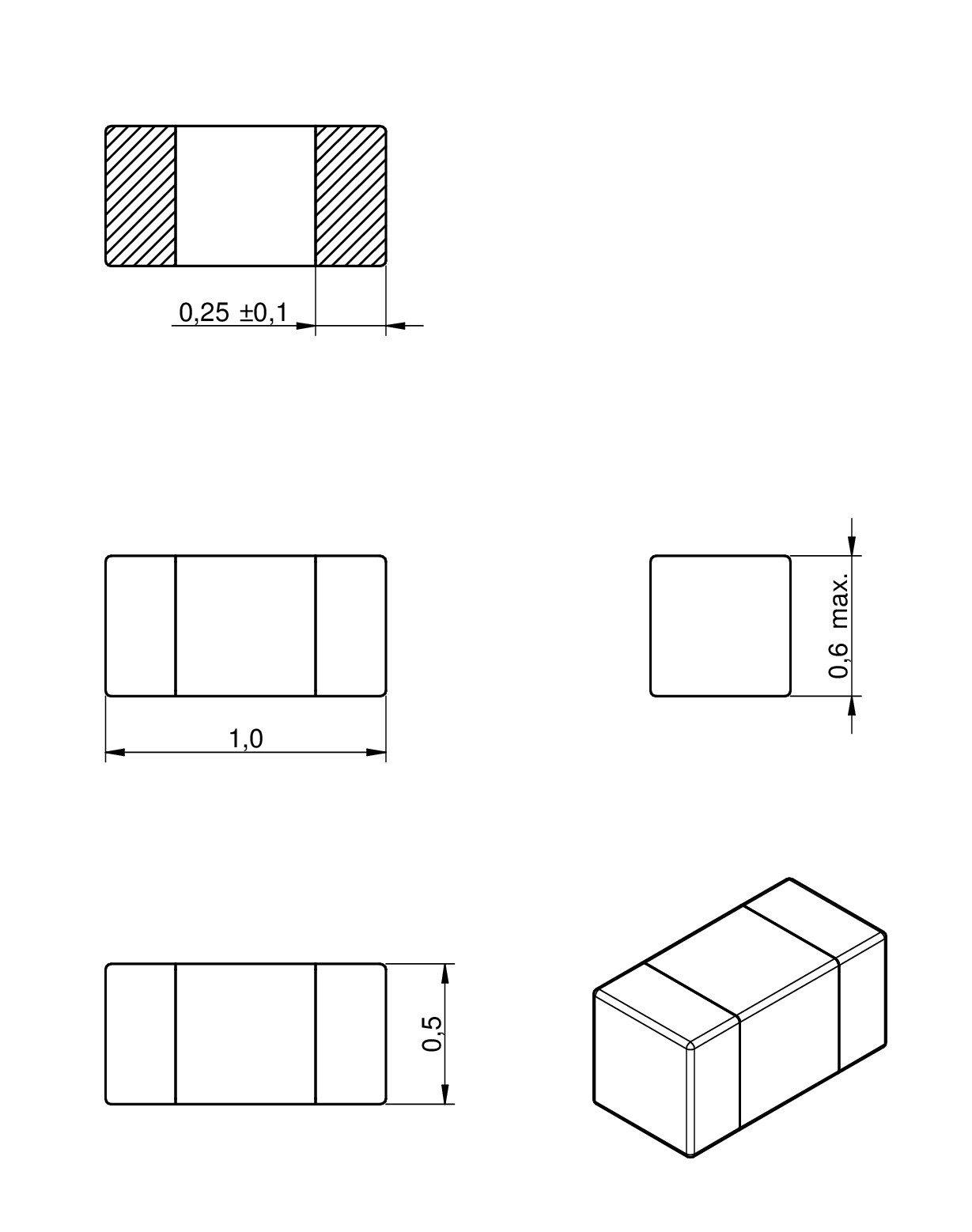

0402	1	0.5	0.6	0.25	SMT

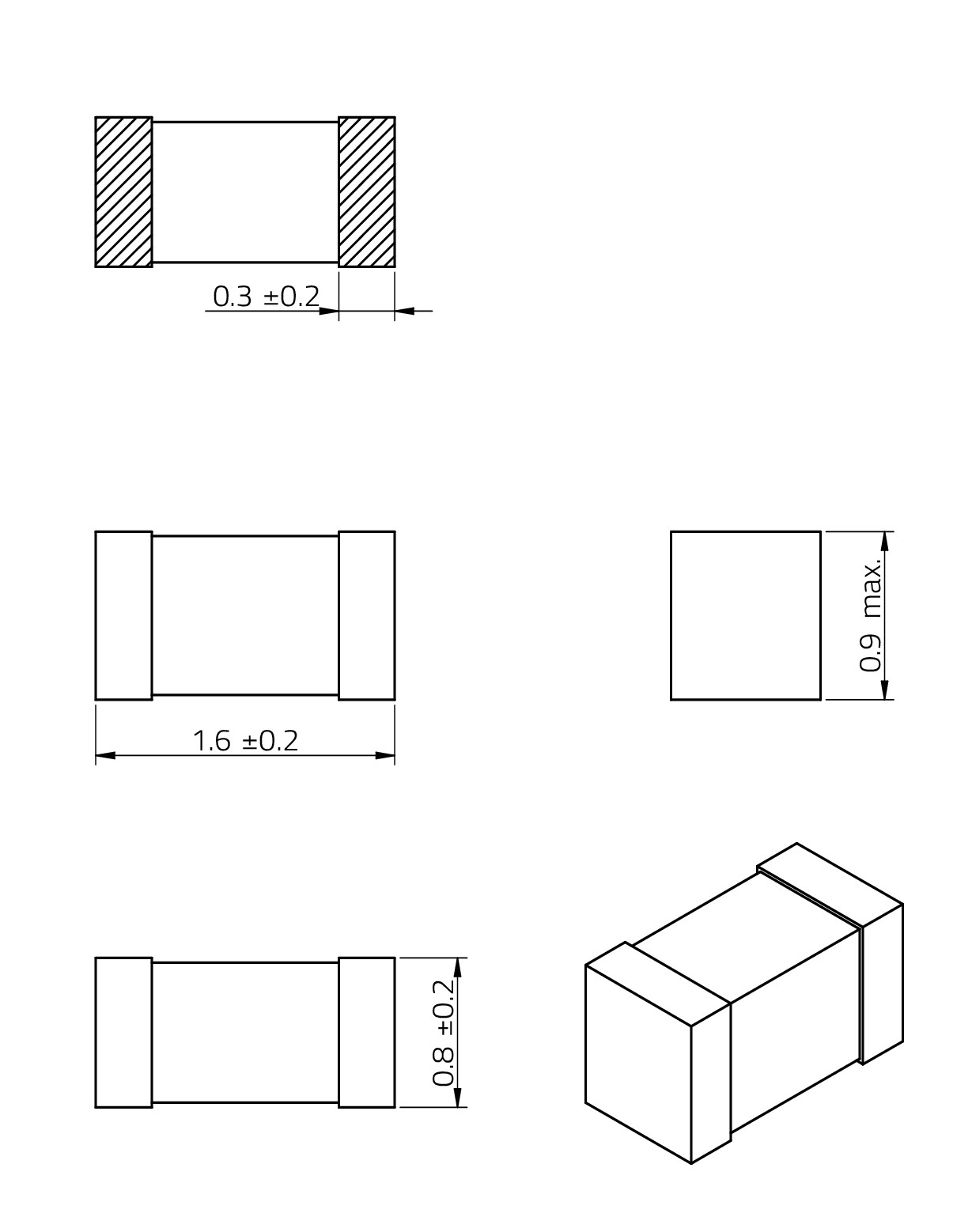

0603	1.6	0.8	0.9	0.3	SMT

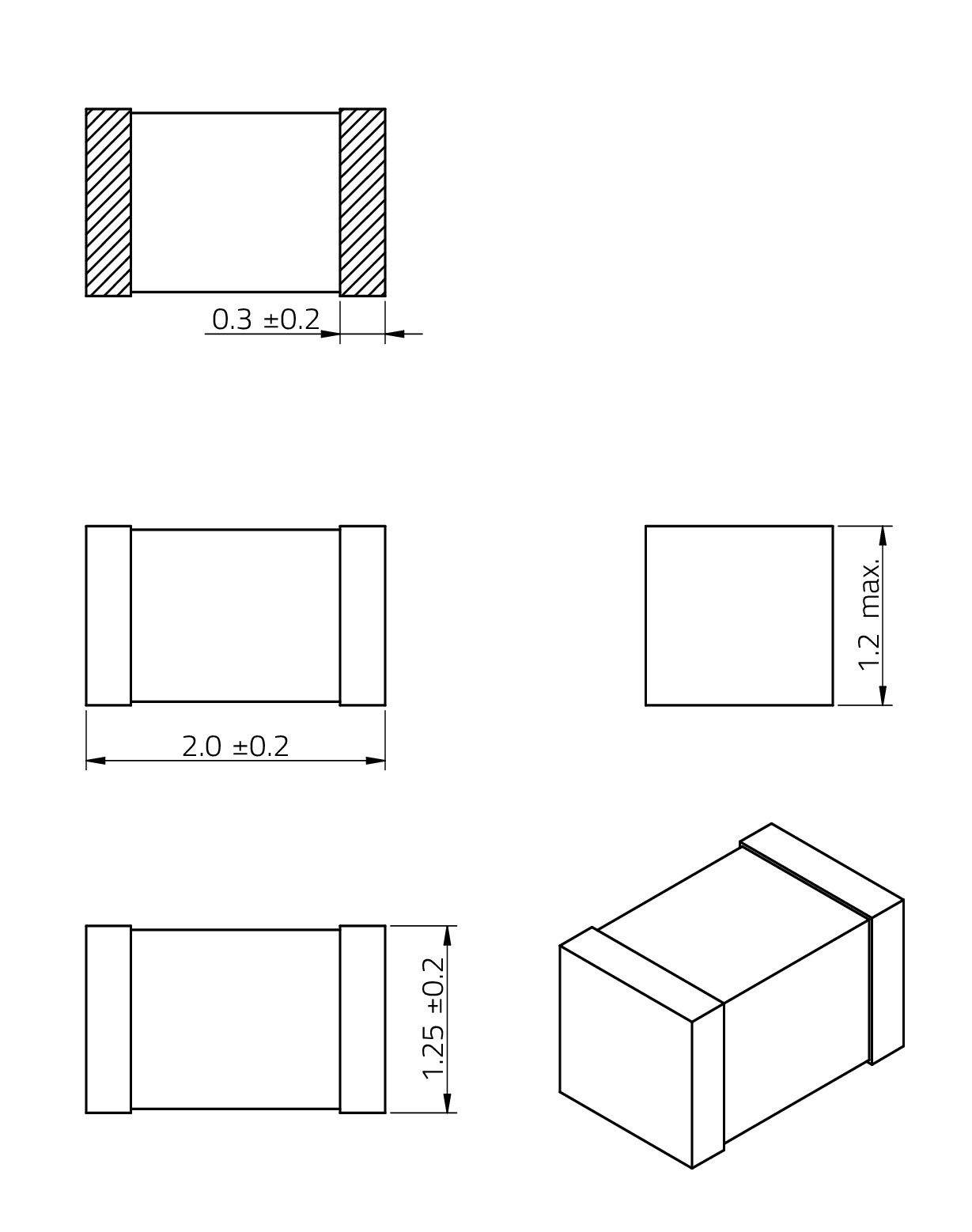

0805	2	1.25	1.2	0.3	SMT

Merkmale

Sehr kurze Reaktionszeit
Sehr geringer Leckstrom
Niedrige Klemmspannung
Fast kein Energieverbrauch bei Betriebsspannung
Hervorragendes Ableitverhalten von ESD-Impulsen
Betriebstemperatur: –40 °C bis +85 °C
Nickel-Sperrschicht

Anwendung

Schutz von Datenleitungen
Schutz von Bus-Systemen
Schutz von Halbleitern
ESD-Schutz gemäß EN 61000-4-2
– 8 kV Kontaktentladung
– 15 kV Luftentladung

Application Notes

ANP083 Adapter-PCB zum Filtern elektromagnetischer Störungen an einer RS-485 Schnittstelle
PDF
ANP116 Gigabit-Ethernet-Schnittstelle unter EMV Gesichtspunkten
PDF

Artikeldaten

Alle

0402

0603

0805

Artikel Nr.	Datenblatt	Downloads	V_DC (V)	I_Leak (µA)	V_{Clamp typ.} (V)	V_{ESD Air} (kV)	C_{Ch min.} (pF)	Bauform	Anwendung	Filter Stick	Filter Bag	Design Kit
82357050100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	60	15	10	0402	USB 1.1 RS-232 LAN 10 Mbit	–	–	–
82357050220	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	55	15	22	0402	–	–	–	–
82357050330	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	55	15	33	0402	RS-422	–	–	–
82357050560	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	55	15	56	0402	RS-485 IrDA 1.0	8294851	829485	823999
82356050050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	75	15	5	0603	USB 1.1 USB 2.0	–	–	823999
82356050100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	60	15	10	0603	–	–	–	–
82356050220	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	55	15	22	0603	–	–	–	823999
82356050560	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	55	15	56	0603	–	–	–	–
82356050101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	55	15	100	0603	RS-485, Sensoren	–	–	823999
82357120050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	80	15	5	0402	USB 1.1 USB 2.0	–	–	–
82357120100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	60	15	10	0402	USB 1.1 RS-232 LAN 10 Mbit	–	–	–
82357120220	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	55	15	22	0402	–	–	–	–
82356120050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	80	15	5	0603	–	–	–	–
82356120100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	60	15	10	0603	USB 1.1 RS-232 LAN 10 Mbit	–	–	823999
82356120220	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	55	15	22	0603	–	–	–	–
82356120330	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	55	15	33	0603	–	–	–	–
82350120560	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0805_VE (rev1).igs \| 83.1 KB STP WE-VE_0805_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	50	15	56	0805	RS-232	–	–	823999
82350120101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0805_VE (rev1).igs \| 83.1 KB STP WE-VE_0805_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	12	1	50	15	100	0805	RS-232, Sensoren	–	–	823999
82357240010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	24	1	200	15	1	0402	–	–	–	–
82357240030	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	24	1	180	15	3	0402	USB 2.0 LAN 100 Mbit	–	–	823999
82356240030	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev19a).lbr \| 30.3 KB CAD-Dateien ZIP IGS WE-VE_0603_VE (rev1).igs \| 83.6 KB STP WE-VE_0603_VE (rev1).stp \| 33.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	24	1	180	15	3	0603	USB 2.0 LAN 100 Mbit	–	–	823999
