Filter Bag RS-485 Profibus EMV

Merkmale

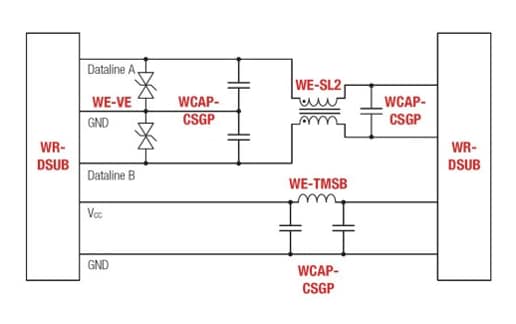

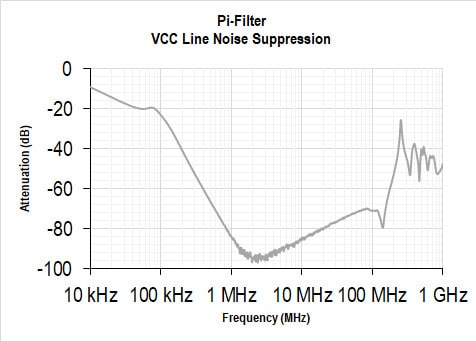

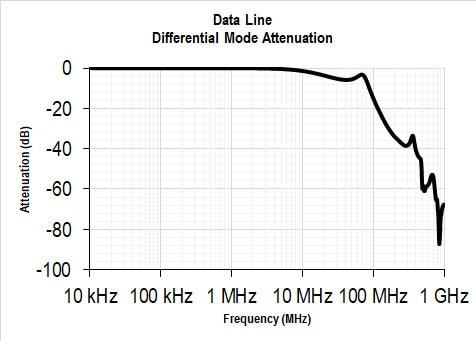

RS-485 Filterschaltung mit allen notwendigen Komponenten
Verhinderung negativer Beeinflussung des Betriebsverhaltens durch Störemissionen (EMI), elektrostatische Entladungen (ESD) und schnelle Transiente (Burst)
Einfache Implementierung des Filterdesigns durch BOM und Layoutdateien

Anwendung

RS-485 Applikationen mit 9-poligen D-SUB Steckern und Pin Belegung nach PROFIBUS Definition.

Application Notes

ANP083 Adapter-PCB zum Filtern elektromagnetischer Störungen an einer RS-485 Schnittstelle
PDF

PCB-Layoutdateien

Die RS-485 EMV- und ESD-Lösung lässt sich leicht in Designs integrieren. PCB-Layoutdateien (Gerber) können hier heruntergeladen werden.

Download Gerber Datei

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie
744222	WE-SL2 Stromkompensierter SMT Line Filter	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB KIC KiCad_WE-SL2 (rev25b).zip \| 115.6 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-SL2 Stromkompensierter SMT Line Filter
82357050560	WE-VE ESD Suppressor	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VE (rev22a).IntLib \| 105 KB CDS Cadence_WE-VE (rev21a).zip \| 109.5 KB EAG Eagle_WE-VE (rev26a).lbr \| 34 KB KIC KiCad_WE-VE (rev25b).zip \| 51.2 KB ZUK Cadstar_WE-VE (rev21a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-VE_0402_VE (rev1).igs \| 157.9 KB STP WE-VE_0402_VE (rev1).stp \| 60.4 KB Elektrische Modelle ZIP PSP PSpice_WE-VE (rev25a).zip \| 9.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VE ESD Suppressor
885012005013	WCAP-CSGP MLCCs 10 V(DC)	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-CSGP (rev25c).IntLib \| 924.5 KB CDS Cadence_WCAP-CSGP (rev25e).zip \| 707.3 KB EAG Eagle_WCAP-CSGP (rev25d).lbr \| 1.2 MB KIC KiCad_WCAP-CSGP (rev25b).zip \| 277.8 KB ZUK Cadstar_WCAP-CSGP (rev21c).zip \| 46.5 KB CAD-Dateien ZIP 3D 1.0x0.5x0.5x0 (rev1).pdf \| 12.2 KB IGS 1.0x0.5x0.5x0 (rev1).igs \| 52.9 KB STP Download_STP_8850120050xx (rev1).stp \| 29.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-CSGP (rev25c).zip \| 338.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-CSGP MLCCs 10 V(DC)
885012105006	WCAP-CSGP MLCCs 6.3 V(DC)	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-CSGP (rev25c).IntLib \| 924.5 KB CDS Cadence_WCAP-CSGP (rev25e).zip \| 707.3 KB EAG Eagle_WCAP-CSGP (rev25d).lbr \| 1.2 MB KIC KiCad_WCAP-CSGP (rev25b).zip \| 277.8 KB ZUK Cadstar_WCAP-CSGP (rev21c).zip \| 46.5 KB CAD-Dateien ZIP STP Download_STP_8850120050xx (rev1).stp \| 29.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-CSGP (rev25c).zip \| 338.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-CSGP MLCCs 6.3 V(DC)
618009231221	WR-DSUB PCB	Simulation–	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev25b).IntLib \| 19 MB CDS Cadence_WR-DSUB (rev25a).zip \| 82.7 MB EAG Eagle_WR-DSUB (rev25a).lbr \| 583.3 KB KIC KiCad_WR-DSUB (rev25b).zip \| 208 MB CAD-Dateien ZIP 3D 3D_618009231221 (rev1).pdf \| 829.5 KB IGS IGES_618009231221 (rev1).iges \| 3.2 MB STP STP_618009231221 (rev1).stp \| 930.3 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWR-DSUB PCB
618009231121	WR-DSUB PCB	Simulation–	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev25b).IntLib \| 19 MB CDS Cadence_WR-DSUB (rev25a).zip \| 82.7 MB EAG Eagle_WR-DSUB (rev25a).lbr \| 583.3 KB KIC KiCad_WR-DSUB (rev25b).zip \| 208 MB CAD-Dateien ZIP 3D 618009231121 (rev1).pdf \| 435.8 KB IGS 618009231121 (rev1).iges \| 3.9 MB STP 618009231121 (rev1).stp \| 845.4 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWR-DSUB PCB
74269241152	WE-TMSB SMT-Ferrit	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TMSB (rev24a).IntLib \| 67.5 KB CDS Cadence_WE-TMSB (rev24a).zip \| 206 KB EAG Eagle_WE-TMSB (rev24a).lbr \| 29.3 KB KIC KiCad_WE-TMSB (rev25b).zip \| 110.2 KB ZUK Cadstar_WE-TMSB (rev20a).zip \| 7.3 KB CAD-Dateien ZIP 3D 3D_WE-TMSB-0402 (rev1).pdf \| 25.8 KB IGS IGS_WE-TMSB-0402 (rev1).igs \| 77 KB STP STP_WE-TMSB-0402 (rev1).stp \| 63 KB Elektrische Modelle ZIP PSP PSpice_WE-TMSB (rev24a).zip \| 5.9 KB S S-Parameters_WE-TMSB (rev21a).zip \| 1.9 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-TMSB SMT-Ferrit

Ready to implement

Aufgrund der stetig wachsenden Anzahl der Anwendungen, welche auf vernetzte Kommunikation durch Datenleitungen basieren, wird es immer wichtiger einen störungsfreien Betrieb und die Sicherung elektrischer
Anlagen und Geräte zu gewährleisten.

Um eine verringerte Integrität des Datentransfers durch Störungen zu vermeiden und EMV-Tests zu bestehen, sind auf die Datenleitungen abgestimmte Komponenten notwendig. Die Implementierung wird durch die Filter Bags, welche speziell für die jeweilige Anwendung ausgewählte Filterkomponenten beinhalten, erheblich vereinfacht.
