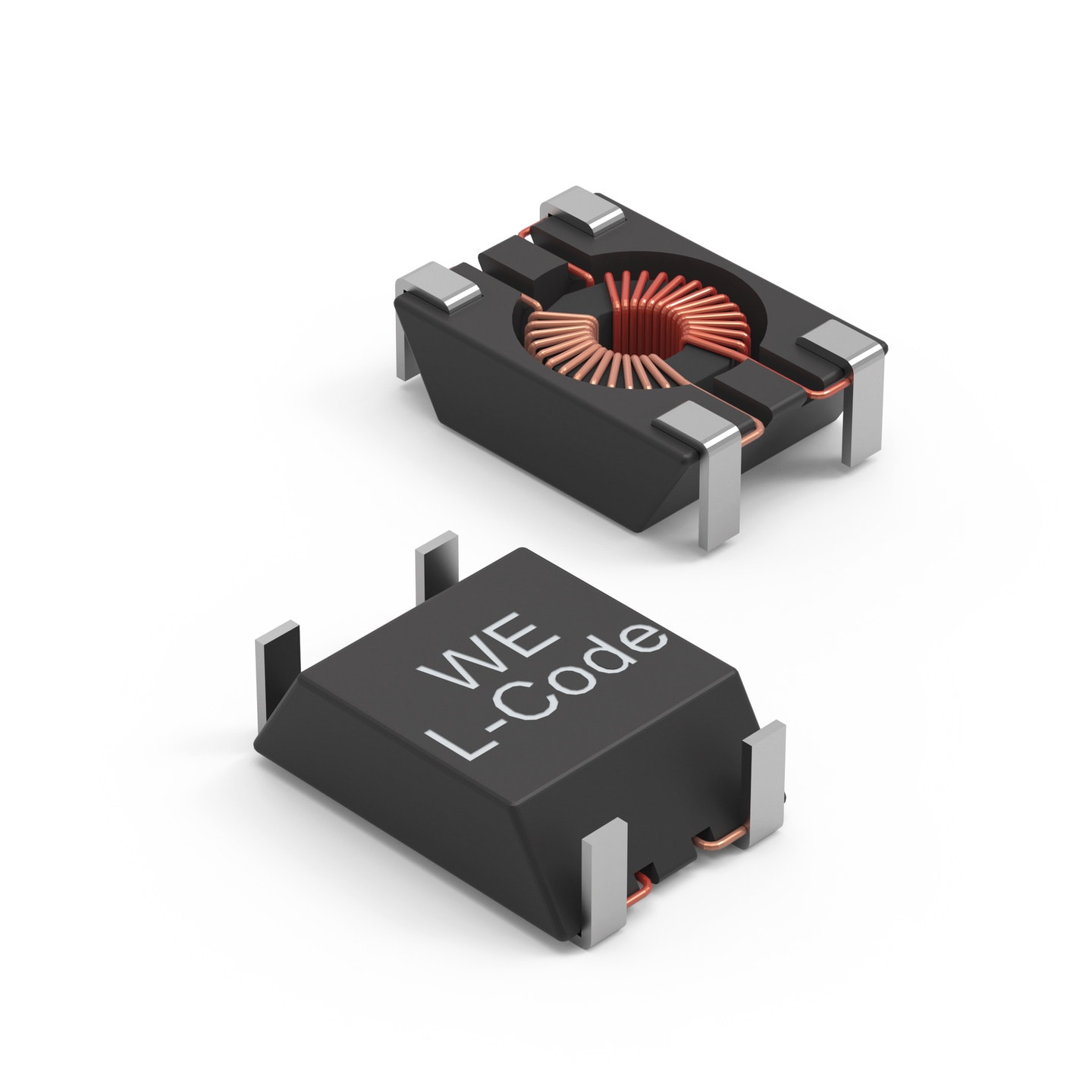

WE-SL1 Stromkompensierter SMT Line Filter

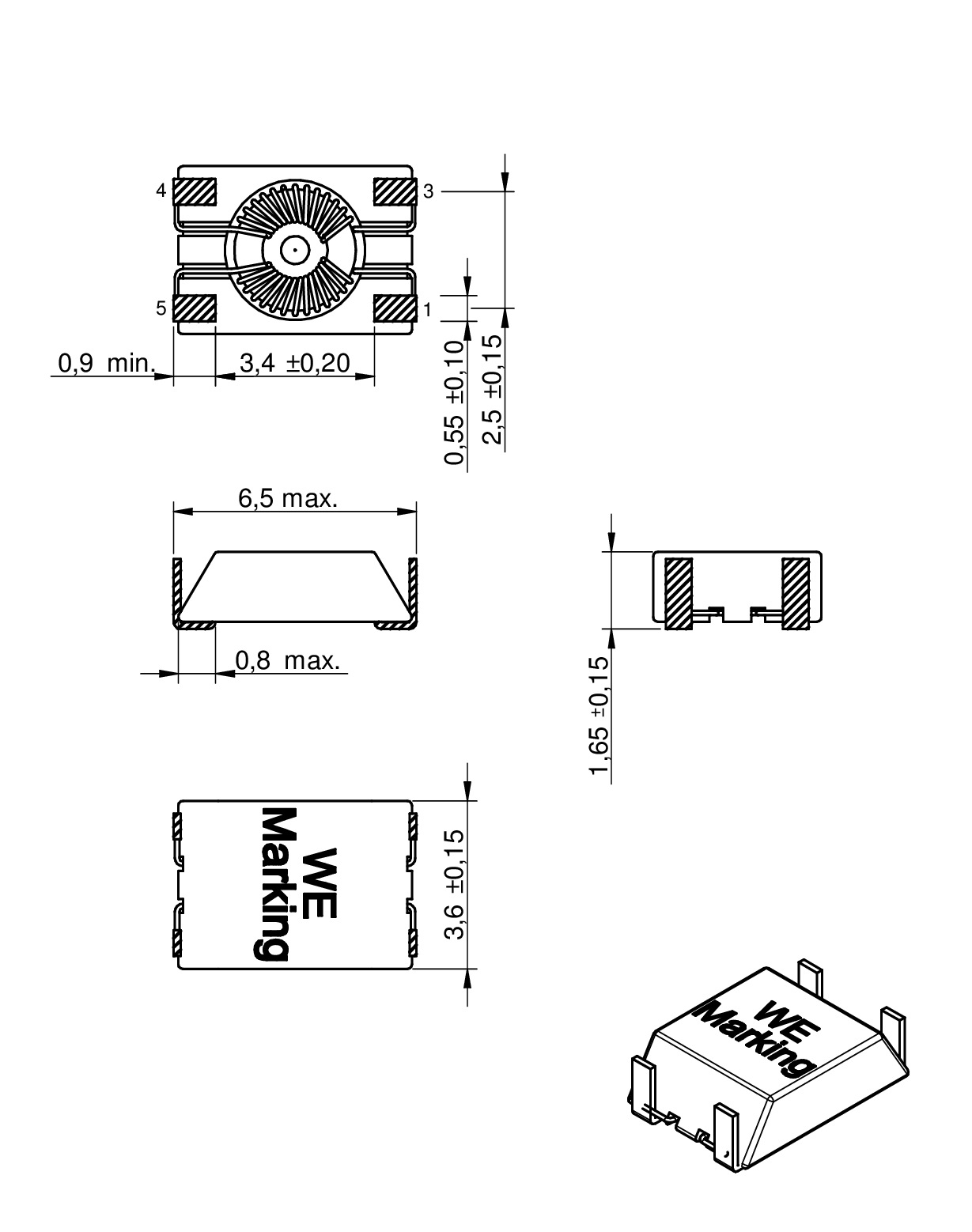

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
WE-SL1		6.3	3.6	1.65	SMT

LTSpice-Dateien

LT
LTSpice_WE-SL1 (rev25a).zip
|
2.9 KB

Merkmale

Geringe Bauhöhe, nur 1,65 mm
Strombelastbarkeit bis 300 mA
Nennspannung 80 VDC (42VAC)
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/105/21

Anwendung

USB
CAN
Firewire
Messsignal-Leitung/Sensorleitung
Spannungsversorgung
Datenleitungen
Unterdrückung von Gleichtaktstörungen

Artikeldaten

WE-SL1

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L(µH)	Z_max(Ω)	I_R(mA)	R_{DC max.}(Ω)	V_R(V)	Design Kit	MusterVerfügbarkeit & Muster
744212100	SPECSektional, 2, 10 µH	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL1 (rev22a).IntLib \| 327.5 KB CDS Cadence_WE-SL1 (rev20a).zip \| 1.2 MB EAG Eagle_WE-SL1 (rev19a).lbr \| 17.9 KB KIC KiCad_WE-SL1 (rev26b).zip \| 146.4 KB ZUK Cadstar_WE-SL1 (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS WE-SL1_744212 (rev1).igs \| 7 MB STP WE-SL1_744212 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SL1 (rev25a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität10 µH	Maximale Impedanz1200 Ω	Nennstrom300 mA	Gleichstromwiderstand0.24 Ω	Nennspannung80 V	Design Kit 744725	–Verfügbarkeit prüfen
744212470	SPECSektional, 2, 47 µH	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL1 (rev22a).IntLib \| 327.5 KB CDS Cadence_WE-SL1 (rev20a).zip \| 1.2 MB EAG Eagle_WE-SL1 (rev19a).lbr \| 17.9 KB KIC KiCad_WE-SL1 (rev26b).zip \| 146.4 KB ZUK Cadstar_WE-SL1 (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS WE-SL1_744212 (rev1).igs \| 7 MB STP WE-SL1_744212 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SL1 (rev25a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität47 µH	Maximale Impedanz300 Ω	Nennstrom300 mA	Gleichstromwiderstand0.16 Ω	Nennspannung80 V	Design Kit –	–Verfügbarkeit prüfen
744212510	SPECSektional, 2, 51 µH	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL1 (rev22a).IntLib \| 327.5 KB CDS Cadence_WE-SL1 (rev20a).zip \| 1.2 MB EAG Eagle_WE-SL1 (rev19a).lbr \| 17.9 KB KIC KiCad_WE-SL1 (rev26b).zip \| 146.4 KB ZUK Cadstar_WE-SL1 (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS WE-SL1_744212 (rev1).igs \| 7 MB STP WE-SL1_744212 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SL1 (rev25a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität51 µH	Maximale Impedanz300 Ω	Nennstrom300 mA	Gleichstromwiderstand0.16 Ω	Nennspannung80 V	Design Kit –	–Verfügbarkeit prüfen
744212820	SPECSektional, 2, 82 µH	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL1 (rev22a).IntLib \| 327.5 KB CDS Cadence_WE-SL1 (rev20a).zip \| 1.2 MB EAG Eagle_WE-SL1 (rev19a).lbr \| 17.9 KB KIC KiCad_WE-SL1 (rev26b).zip \| 146.4 KB ZUK Cadstar_WE-SL1 (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS WE-SL1_744212 (rev1).igs \| 7 MB STP WE-SL1_744212 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SL1 (rev25a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität82 µH	Maximale Impedanz440 Ω	Nennstrom300 mA	Gleichstromwiderstand0.2 Ω	Nennspannung80 V	Design Kit 744725	–Verfügbarkeit prüfen
744212101	SPECSektional, 2, 100 µH	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL1 (rev22a).IntLib \| 327.5 KB CDS Cadence_WE-SL1 (rev20a).zip \| 1.2 MB EAG Eagle_WE-SL1 (rev19a).lbr \| 17.9 KB KIC KiCad_WE-SL1 (rev26b).zip \| 146.4 KB ZUK Cadstar_WE-SL1 (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS WE-SL1_744212 (rev1).igs \| 7 MB STP WE-SL1_744212 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SL1 (rev25a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität100 µH	Maximale Impedanz500 Ω	Nennstrom300 mA	Gleichstromwiderstand0.22 Ω	Nennspannung80 V	Design Kit –	–Verfügbarkeit prüfen
744212181	SPECSektional, 2, 180 µH	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL1 (rev22a).IntLib \| 327.5 KB CDS Cadence_WE-SL1 (rev20a).zip \| 1.2 MB EAG Eagle_WE-SL1 (rev19a).lbr \| 17.9 KB KIC KiCad_WE-SL1 (rev26b).zip \| 146.4 KB ZUK Cadstar_WE-SL1 (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS WE-SL1_744212 (rev1).igs \| 7 MB STP WE-SL1_744212 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SL1 (rev25a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität180 µH	Maximale Impedanz1000 Ω	Nennstrom300 mA	Gleichstromwiderstand0.25 Ω	Nennspannung80 V	Design Kit –	–Verfügbarkeit prüfen
744212221	SPECSektional, 2, 220 µH	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL1 (rev22a).IntLib \| 327.5 KB CDS Cadence_WE-SL1 (rev20a).zip \| 1.2 MB EAG Eagle_WE-SL1 (rev19a).lbr \| 17.9 KB KIC KiCad_WE-SL1 (rev26b).zip \| 146.4 KB ZUK Cadstar_WE-SL1 (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS WE-SL1_744212 (rev1).igs \| 7 MB STP WE-SL1_744212 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SL1 (rev25a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität220 µH	Maximale Impedanz1200 Ω	Nennstrom300 mA	Gleichstromwiderstand0.28 Ω	Nennspannung80 V	Design Kit –	–Verfügbarkeit prüfen
744212331	SPECSektional, 2, 330 µH	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL1 (rev22a).IntLib \| 327.5 KB CDS Cadence_WE-SL1 (rev20a).zip \| 1.2 MB EAG Eagle_WE-SL1 (rev19a).lbr \| 17.9 KB KIC KiCad_WE-SL1 (rev26b).zip \| 146.4 KB ZUK Cadstar_WE-SL1 (rev19a).zip \| 5.5 KB CAD-Dateien ZIP IGS WE-SL1_744212 (rev1).igs \| 7 MB STP WE-SL1_744212 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SL1 (rev25a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität330 µH	Maximale Impedanz2000 Ω	Nennstrom300 mA	Gleichstromwiderstand0.3 Ω	Nennspannung80 V	Design Kit 744725	–Verfügbarkeit prüfen
