WE-PoEH Übertrager für Power over Ethernet High Power

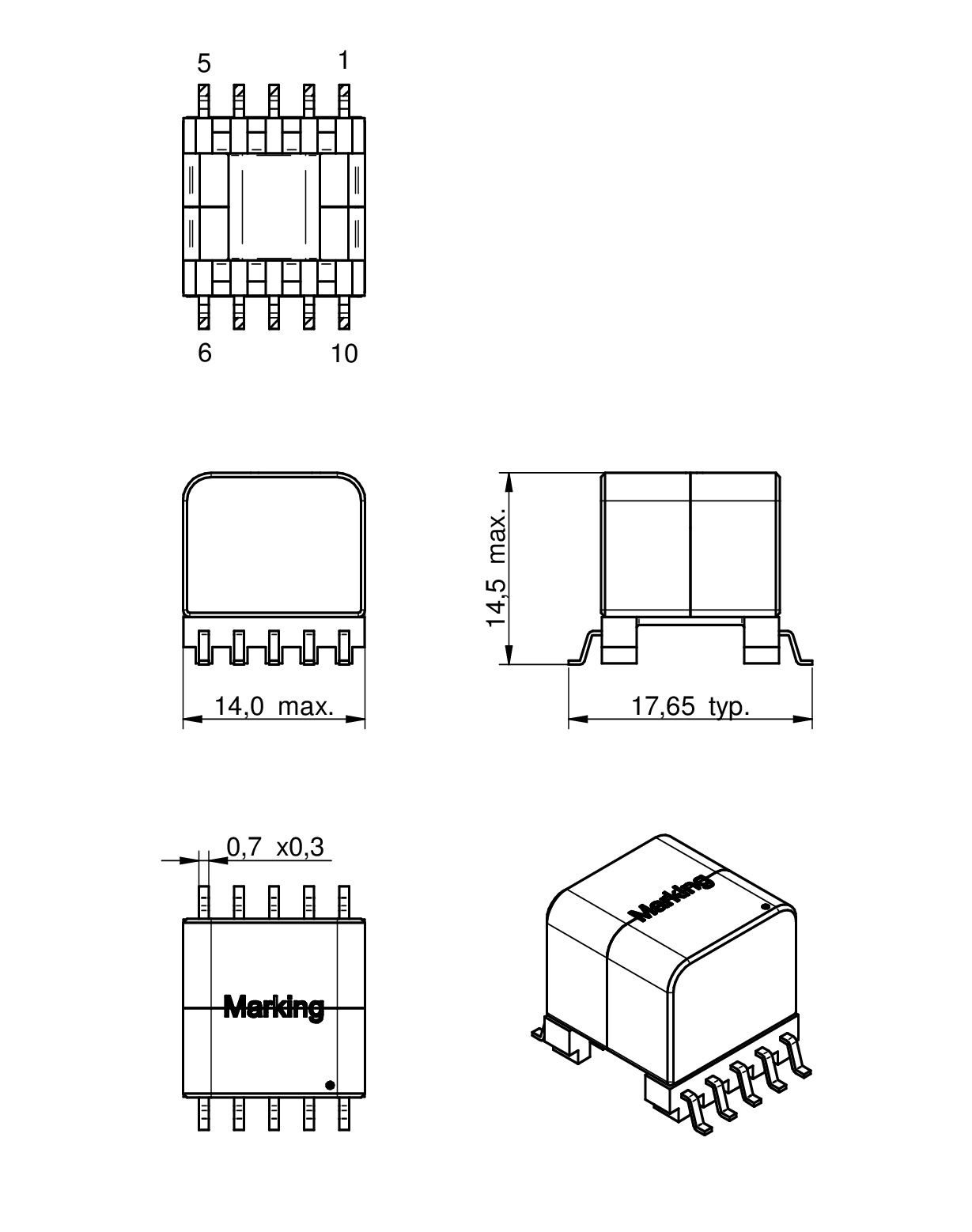

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Montageart
EPQ13			14	17.65	14.5	SMT

LTSpice-Dateien

LT
LTSpice_WE-PoE (rev25a).zip
|
89 KB

Merkmale

Übertrager für Sperrwandler oder Flusswandler
Eingangsspannung: 9 V oder 33 V bis 57 V
Schaltfrequenz: 200-400 kHz
Betriebstemperatur: -40°C bis +125°C
Prüfspannung: 1.5 kVAC
Verschiedene Ausgangsspannungen erhältlich
Optimiertes Kern- und Spulenkörperdesign für 30% mehr Leistung
Standard Lötpad zu EP13

Anwendung

PoE und PoE+ betriebene Geräte
Telekom
Industrieanwendungen
WLAN Access Point
Sicherheitskameras

Application Notes

ANP113 Kompensation der Rückkopplungsschleife eines stromgesteuerten Sperrwandlers mit Optokoppler
PDF

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

EPQ13

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Version	V_in	V_Out1(V)	I_Out1(A)	V_Out2(V)	I_Out2(A)	V_aux(V)	n	V_T(V (AC))	Bauform
749119533	Flyback, 33 - 57 V (DC), 3.3 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionFlyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 13.3 V	Ausgangsstrom 13.5 A	Ausgangsspannung 23.3 V	Ausgangsstrom 23.5 A	Hilfsspannung10 V	Übersetzungsverhältnis8:1:1:3	Prüfspannung1500 V (AC)	BauformEPQ13
7491195331	Flyback, 9 - 57 V (DC), 3.3 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionFlyback	Input Voltage 9 - 57 V (DC)	Ausgangsspannung 13.3 V	Ausgangsstrom 13.2 A	Ausgangsspannung 23.3 V	Ausgangsstrom 23.2 A	Hilfsspannung10 V	Übersetzungsverhältnis4:1:1:3	Prüfspannung1500 V (AC)	BauformEPQ13
749119550	Flyback, 33 - 57 V (DC), 5 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionFlyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 13 A	Ausgangsspannung 25 V	Ausgangsstrom 23 A	Hilfsspannung10 V	Übersetzungsverhältnis5.33:1:1:2	Prüfspannung1500 V (AC)	BauformEPQ13
7491195501	Flyback, 9 - 57 V (DC), 5 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionFlyback	Input Voltage 9 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 12.2 A	Ausgangsspannung 25 V	Ausgangsstrom 22.2 A	Hilfsspannung10 V	Übersetzungsverhältnis3:1:1:2	Prüfspannung1500 V (AC)	BauformEPQ13
7491195112	Flyback, 33 - 57 V (DC), 12 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionFlyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 11.5 A	Ausgangsspannung 212 V	Ausgangsstrom 21.5 A	Hilfsspannung12 V	Übersetzungsverhältnis2.67:1:1:1	Prüfspannung1500 V (AC)	BauformEPQ13
7491195212	Flyback, 9 - 57 V (DC), 12 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionFlyback	Input Voltage 9 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 11 A	Ausgangsspannung 212 V	Ausgangsstrom 21 A	Hilfsspannung10 V	Übersetzungsverhältnis1.33:1:1:0.89	Prüfspannung1500 V (AC)	BauformEPQ13
7491195224	Flyback, 9 - 57 V (DC), 24 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionFlyback	Input Voltage 9 - 57 V (DC)	Ausgangsspannung 124 V	Ausgangsstrom 10.5 A	Ausgangsspannung 224 V	Ausgangsstrom 20.5 A	Hilfsspannung10 V	Übersetzungsverhältnis6:9:9:4	Prüfspannung1500 V (AC)	BauformEPQ13
749119633	Forward, 33 - 57 V (DC), 3.3 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 13.3 V	Ausgangsstrom 18 A	Ausgangsspannung 23.3 V	Ausgangsstrom 28 A	Hilfsspannung10 V	Übersetzungsverhältnis6:1:1:3	Prüfspannung1500 V (AC)	BauformEPQ13
7491196331	Forward, 9 - 57 V (DC), 3.3 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 9 - 57 V (DC)	Ausgangsspannung 13.3 V	Ausgangsstrom 15.5 A	Ausgangsspannung 23.3 V	Ausgangsstrom 25.5 A	Hilfsspannung10 V	Übersetzungsverhältnis3.2:1:1:2.8	Prüfspannung1500 V (AC)	BauformEPQ13
749119650	Forward, 33 - 57 V (DC), 5 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 17 A	Ausgangsspannung 25 V	Ausgangsstrom 27 A	Hilfsspannung10 V	Übersetzungsverhältnis4:1:1:2	Prüfspannung1500 V (AC)	BauformEPQ13
7491196501	Forward, 9 - 57 V (DC), 5 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 9 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 13.5 A	Ausgangsspannung 25 V	Ausgangsstrom 23.5 A	Hilfsspannung10 V	Übersetzungsverhältnis1.14:1:1:2	Prüfspannung1500 V (AC)	BauformEPQ13
7491196112	Forward, 33 - 57 V (DC), 12 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 12.5 A	Ausgangsspannung 212 V	Ausgangsstrom 22.5 A	Hilfsspannung10 V	Übersetzungsverhältnis1.71:1:1:0.86	Prüfspannung1500 V (AC)	BauformEPQ13
7491196212	Forward, 9 - 57 V (DC), 12 V	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PoEH (rev23a).IntLib \| 201 KB CDS Cadence_WE-POEH (rev22a).zip \| 643.3 KB EAG Eagle_WE-POEH (rev19a).lbr \| 28.4 KB KIC KiCad_WE-PoEH (rev25b).zip \| 204.8 KB ZUK Download_Cadstar_WE-PoEH (rev19a).zip \| 14.9 KB CAD-Dateien ZIP IGS WE-PoEH_EPQ13 (rev1).igs \| 2.8 MB STP WE-PoEH_EPQ13 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB PSP Pspice_WE-PoEH (rev22a).zip \| 6.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 9 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 11.6 A	Ausgangsspannung 212 V	Ausgangsstrom 21.6 A	Hilfsspannung10 V	Übersetzungsverhältnis0.47:1:1:0.82	Prüfspannung1500 V (AC)	BauformEPQ13
