WE-PoE++ Power over Ethernet Plus Plus Transformer

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Montageart
ERW.EFD20			-	-	-	-

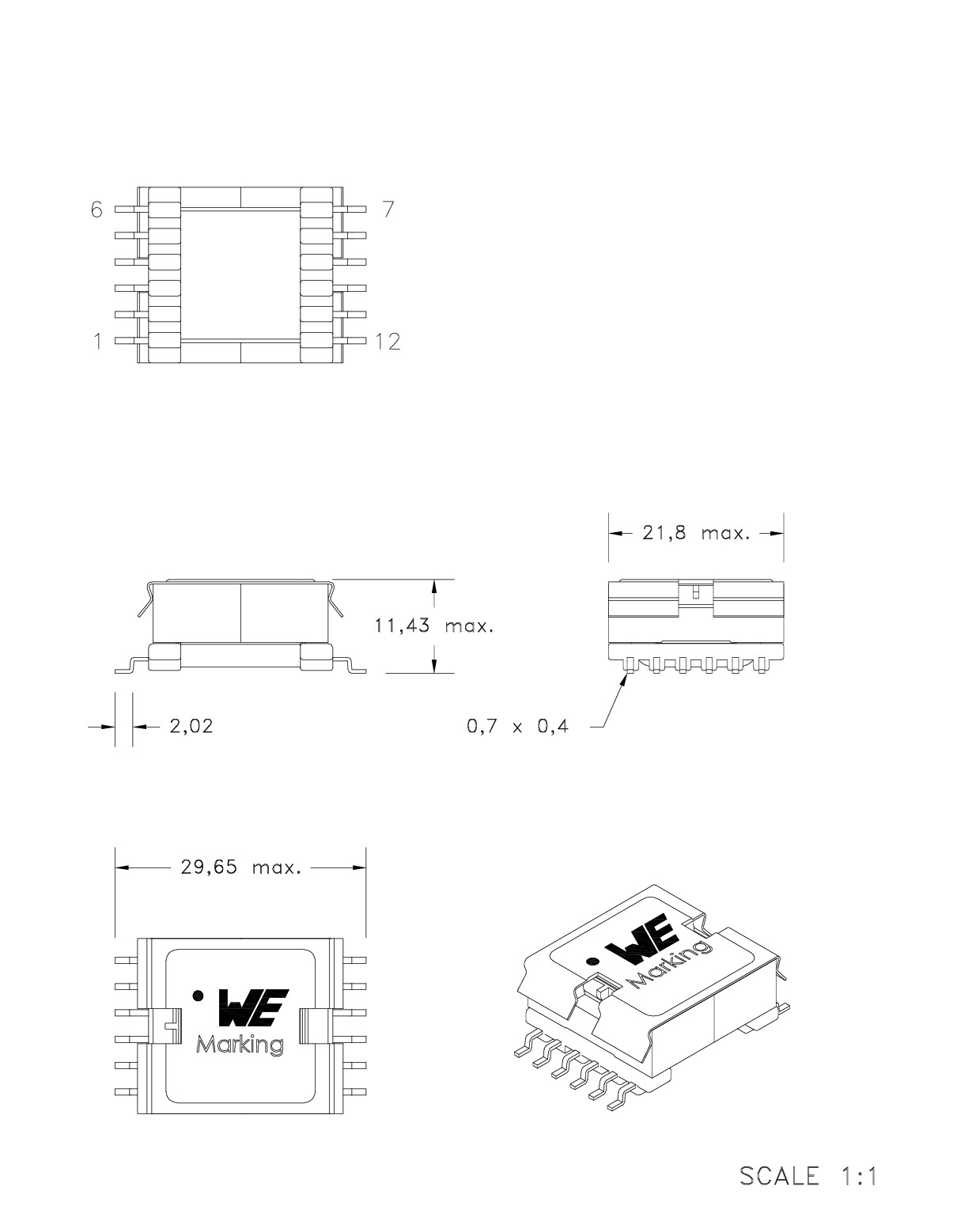

EFD25			27.03	32.45	13.97	SMT

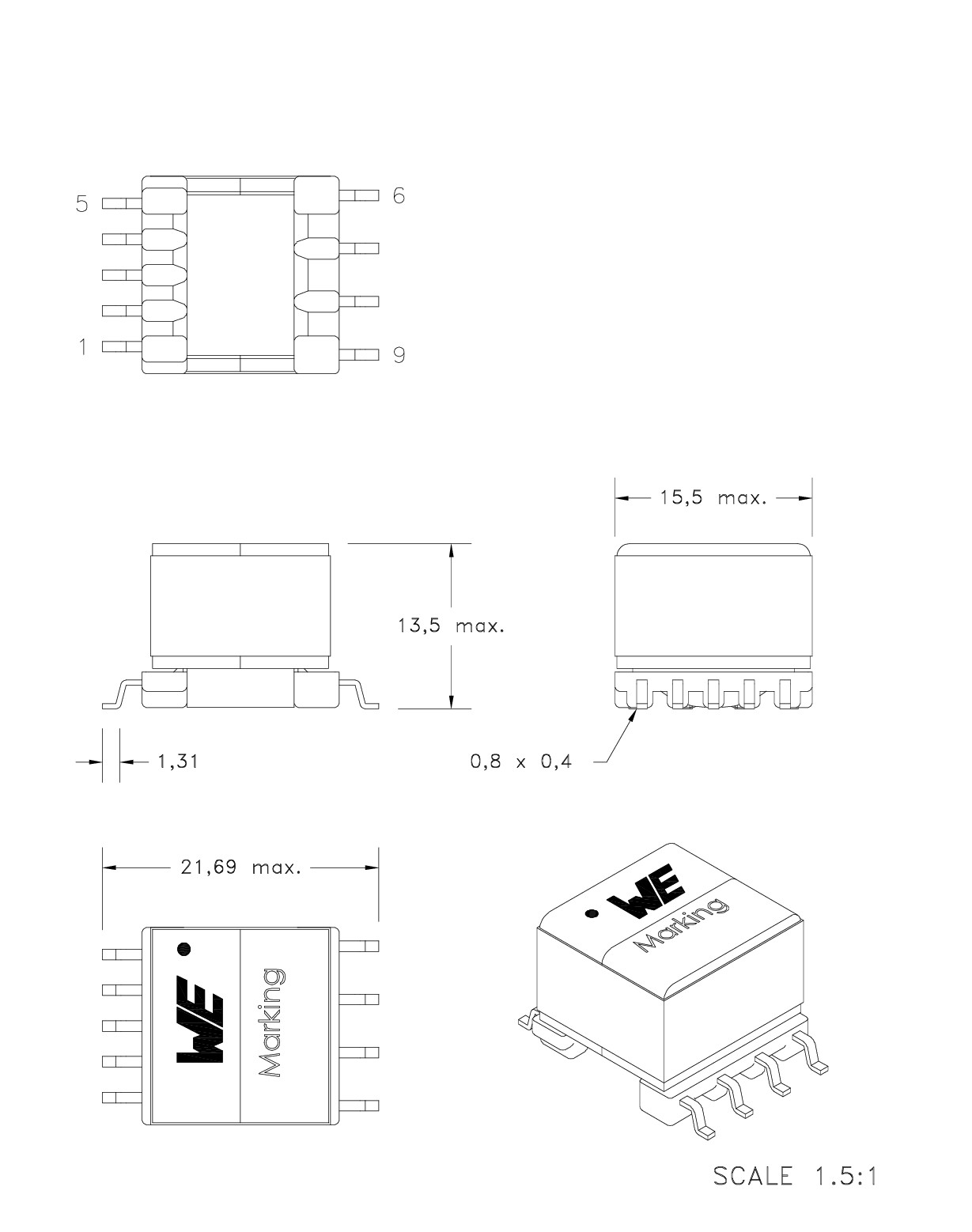

EPW15			15.5	21.69	13.5	SMT

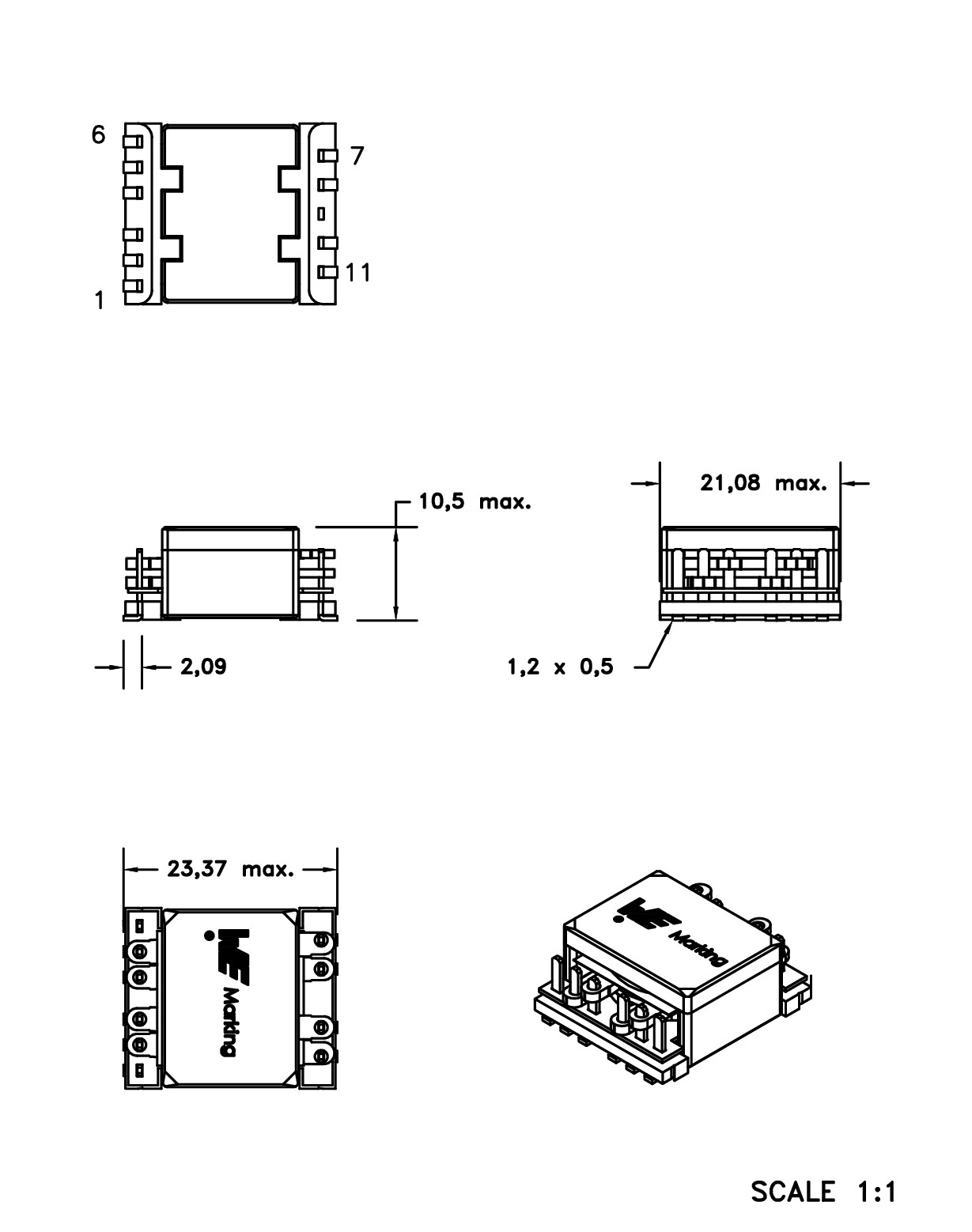

ER19/4/8/15			21.08	23.37	10.5	SMT

Merkmale

Geeignet für CCM Flyback oder Active Clamp Forward
Verschiedene Leistungsstufen bis zu 95W
Frequenzbereich: 250-400 kHz
Verschiedene Ausgangsspannungen verfügbar
Kundenspezifische Designs verfügbar

Anwendung

Telekommunikation
Industrielle Anwendungen
WLAN-Zugangspunkt
Sicherheitskameras
Intelligente LED-Beleuchtungsnetzwerke

Application Notes

ANP113 Kompensation der Rückkopplungsschleife eines stromgesteuerten Sperrwandlers mit Optokoppler
PDF

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

EFD20

EFD25

EPW15

ER19/4/8/15

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Version	V_in	V_Out1(V)	I_Out1(A)	V_Out2(V)	I_Out2(A)	V_aux(V)	L(µH)	n	I_SAT(A)	V_T(V (AC))	Bauform	Montageart	Muster
	750318961	Active Clamp Forward, 33 - 57 V (DC), 5 V	Simulation–	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionActive Clamp Forward	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 119 A	–	–	Hilfsspannung12 V	Induktivität66 µH	Übersetzungsverhältnis4:1:2.5	–	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750318962	Active Clamp Forward, 33 - 57 V (DC), 12 V	Simulation–	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionActive Clamp Forward	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 18 A	–	–	Hilfsspannung12 V	Induktivität66 µH	Übersetzungsverhältnis1.6:1:1:1	–	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750319033	Active Clamp Forward, 33 - 57 V (DC), 5 V	Simulation–	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionActive Clamp Forward	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 114.6 A	–	–	Hilfsspannung12 V	Induktivität66 µH	Übersetzungsverhältnis4:1:2.5	–	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750319034	Active Clamp Forward, 33 - 57 V (DC), 12 V	Simulation–	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionActive Clamp Forward	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 16 A	–	–	Hilfsspannung12 V	Induktivität66 µH	Übersetzungsverhältnis1.6:1:1:1	–	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750319020	CCM Flyback, 33 - 57 V (DC), 5 V	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP IGS 070-4476 (rev1).IGS \| 3.3 MB STP 070-4476 (rev1).STEP \| 1.5 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL 070-4476 (rev1).wrl \| 201 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionCCM Flyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 119 A	–	–	Hilfsspannung12 V	Induktivität17 µH	Übersetzungsverhältnis5:1:2.5	Sättigungsstrom11.4 A	Prüfspannung1500 V (AC)	BauformEFD25	MontageartSMT
	750319036	CCM Flyback, 33 - 57 V (DC), 12 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionCCM Flyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 16 A	–	–	Hilfsspannung12 V	Induktivität16 µH	Übersetzungsverhältnis2.33:1:1	Sättigungsstrom10.4 A	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750319069	CCM Flyback, 33 - 57 V (DC), 24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionCCM Flyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 124 V	Ausgangsstrom 13 A	–	–	Hilfsspannung12 V	Induktivität16 µH	Übersetzungsverhältnis2:1.86:1	Sättigungsstrom10.4 A	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750319021	CCM Flyback, 33 - 57 V (DC), 12 V	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP IGS 070-4476 (rev1).IGS \| 3.3 MB STP 070-4476 (rev1).STEP \| 1.5 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL 070-4476 (rev1).wrl \| 201 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionCCM Flyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 18 A	–	–	Hilfsspannung12 V	Induktivität22 µH	Übersetzungsverhältnis2.4:1:1	Sättigungsstrom10.8 A	Prüfspannung1500 V (AC)	BauformEFD25	MontageartSMT
	750319032	CCM Flyback, 33 - 57 V (DC), 24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB CAD-Dateien ZIP IGS 070-4476 (rev1).IGS \| 3.3 MB STP 070-4476 (rev1).STEP \| 1.5 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL 070-4476 (rev1).wrl \| 201 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionCCM Flyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 124 V	Ausgangsstrom 14 A	–	–	Hilfsspannung12 V	Induktivität22 µH	Übersetzungsverhältnis2.4:2:1	Sättigungsstrom10.8 A	Prüfspannung1500 V (AC)	BauformEFD25	MontageartSMT
	750319035	CCM Flyback, 33 - 57 V (DC), 5 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionCCM Flyback	Input Voltage 33 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 114.6 A	–	–	Hilfsspannung12 V	Induktivität16 µH	Übersetzungsverhältnis4.67:1:2.33	Sättigungsstrom10.4 A	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750321159	CCM Flyback, 36 - 57 V (DC), 48 V	Simulation–	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP IGS Download_IGS_070-5899 (rev1).IGS \| 2.7 MB STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionCCM Flyback	Input Voltage 36 - 57 V (DC)	Ausgangsspannung 148 V	Ausgangsstrom 11.45 A	–	–	Hilfsspannung12 V	Induktivität15.5 µH	Übersetzungsverhältnis0.5:1:0.25	Sättigungsstrom6.8 A	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750321158	CCM Flyback, 36 - 57 V (DC), 48 V	Simulation–	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP IGS Download_IGS_070-5899 (rev1).IGS \| 2.7 MB STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionCCM Flyback	Input Voltage 36 - 57 V (DC)	Ausgangsspannung 148 V	Ausgangsstrom 11.3 A	–	–	Hilfsspannung12 V	Induktivität17.8 µH	Übersetzungsverhältnis0.5:1:0.25	Sättigungsstrom5.7 A	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750310042	Forward, 30 - 57 V (DC), 12 V	Simulation–	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_070-2609 (rev1).PDF \| 33.3 KB IGS Download_IGS_070-2609 (rev1).IGS \| 1.4 MB STP Download_STP_070-2609 (rev1).STEP \| 622.3 KB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL Download_WRL_070-2609 (rev1).wrl \| 96 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 30 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 15 A	Ausgangsspannung 2-12 V	Ausgangsstrom 21.6 A	Hilfsspannung12 V	Induktivität154 µH	Übersetzungsverhältnis2:1:1:1	–	Prüfspannung1500 V (AC)	BauformEFD20	MontageartTHT
	750313355	Forward, 36 - 72 V (DC), 12 V	Simulation–	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_070-5899 (rev1).PDF \| 51 KB STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 36 - 72 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 15 A	–	–	Hilfsspannung12 V	Induktivität100 µH	Übersetzungsverhältnis2:1:1	–	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750313095	Forward, 40 - 57 V (DC), 5 V	Simulation–	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_070-4275 (rev1).PDF \| 51.9 KB IGS Download_IGS_070-4275 (rev1).IGS \| 2.7 MB STP Download_STP_070-4275-0169 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL Download_WRL_070-4275 (rev1).WRL \| 159.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 40 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 117 A	–	–	Hilfsspannung10.75 V	Induktivität175 µH	Übersetzungsverhältnis3.5:1:2.25	–	Prüfspannung2400 V (AC)	BauformEFD20	MontageartSMT
	750343164	Forward, 40 - 57 V (DC), 5 V	Simulation–	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_250-1103 (rev1).PDF \| 35.9 KB IGS Download_IGS_250-1103 (rev1).IGS \| 1.1 MB STP Download_STP_250-1103 (rev1).STEP \| 550.4 KB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL Download_WRL_250-1103 (rev1).WRL \| 147 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 40 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 114 A	–	–	Hilfsspannung12 V	Induktivität153 µH	Übersetzungsverhältnis4:4:1:1:5	–	Prüfspannung2250 V (AC)	BauformER19/4.8/15	MontageartSMT
	750316334	Forward, 36 - 57 V (DC), 3.3 V	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP IGS Download_IGS_070-6782 (rev1).IGS \| 2.4 MB STP Download_STP_070-6782 (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL Download_WRL_070-6782 (rev1).wrl \| 416.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 36 - 57 V (DC)	Ausgangsspannung 13.3 V	Ausgangsstrom 118 A	–	–	Hilfsspannung12 V	Induktivität50 µH	Übersetzungsverhältnis7:1:3.5	–	Prüfspannung1500 V (AC)	BauformEPW15	MontageartSMT
	750316335	Forward, 36 - 57 V (DC), 5 V	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP IGS Download_IGS_070-6782 (rev1).IGS \| 2.4 MB STP Download_STP_070-6782 (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL Download_WRL_070-6782 (rev1).wrl \| 416.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 36 - 57 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 114 A	–	–	Hilfsspannung12 V	Induktivität50 µH	Übersetzungsverhältnis4:1:2.33	–	Prüfspannung1500 V (AC)	BauformEPW15	MontageartSMT
	750316336	Forward, 36 - 57 V (DC), 12 V	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP IGS Download_IGS_070-6782 (rev1).IGS \| 2.4 MB STP Download_STP_070-6782 (rev1).STEP \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL Download_WRL_070-6782 (rev1).wrl \| 416.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 36 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 16 A	–	–	Hilfsspannung12 V	Induktivität50 µH	Übersetzungsverhältnis2:1:1	–	Prüfspannung1500 V (AC)	BauformEPW15	MontageartSMT
	750343576	Forward, 40 - 57 V (DC), 24 V	Simulation–	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_250-1103 (rev1).PDF \| 35.9 KB IGS Download_IGS_250-1103 (rev1).IGS \| 1.1 MB STP Download_STP_250-1103 (rev1).STEP \| 550.4 KB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Sonstige ZIP WRL Download_WRL_250-1103 (rev1).WRL \| 147 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 40 - 57 V (DC)	Ausgangsspannung 124 V	Ausgangsstrom 13 A	–	–	Hilfsspannung12 V	Induktivität100 µH	Übersetzungsverhältnis4:4:4:4:4	–	Prüfspannung2250 V (AC)	BauformER19/4.8/15	MontageartSMT
	750341794	Forward, 37 - 57 V (DC), 12 V	Simulation–	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 37 - 57 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 16 A	–	–	Hilfsspannung12 V	Induktivität153 µH	Übersetzungsverhältnis4:4:2:2:4	–	Prüfspannung2250 V (AC)	BauformER19/4.8/15	MontageartSMT
	750318938	Forward, 36 - 72 V (DC), 5 V	Simulation–	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_070-5899 (rev1).PDF \| 51 KB STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 36 - 72 V (DC)	Ausgangsspannung 15 V	Ausgangsstrom 112 A	–	–	Hilfsspannung13 V	Induktivität150 µH	Übersetzungsverhältnis4:1:2.6	–	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
	750320237		Simulation–	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-POE++ (rev25a).IntLib \| 931 KB CDS Cadence_WE-POE++ (rev25a).zip \| 5.6 MB EAG Eagle_WE-POE-Plus-Plus (rev25a).lbr \| 149 KB KIC KiCad_WE-PoE++ (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_070-5899 (rev1).PDF \| 51 KB STP Download_STP_070-5899 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTSpice_WE-PoE (rev25a).zip \| 89 KB PSP PSpice_WE-PoE (rev25a).zip \| 37.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	VersionForward	Input Voltage 36 - 57 V (DC)	Ausgangsspannung 124 V	Ausgangsstrom 12.5 A	–	–	Hilfsspannung12 V	Induktivität100 µH	Übersetzungsverhältnis2:2:1	Sättigungsstrom1.8 A	Prüfspannung1500 V (AC)	BauformEFD20	MontageartSMT
