WE-PD2 HV SMT-Speicherdrossel (High Voltage)

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart

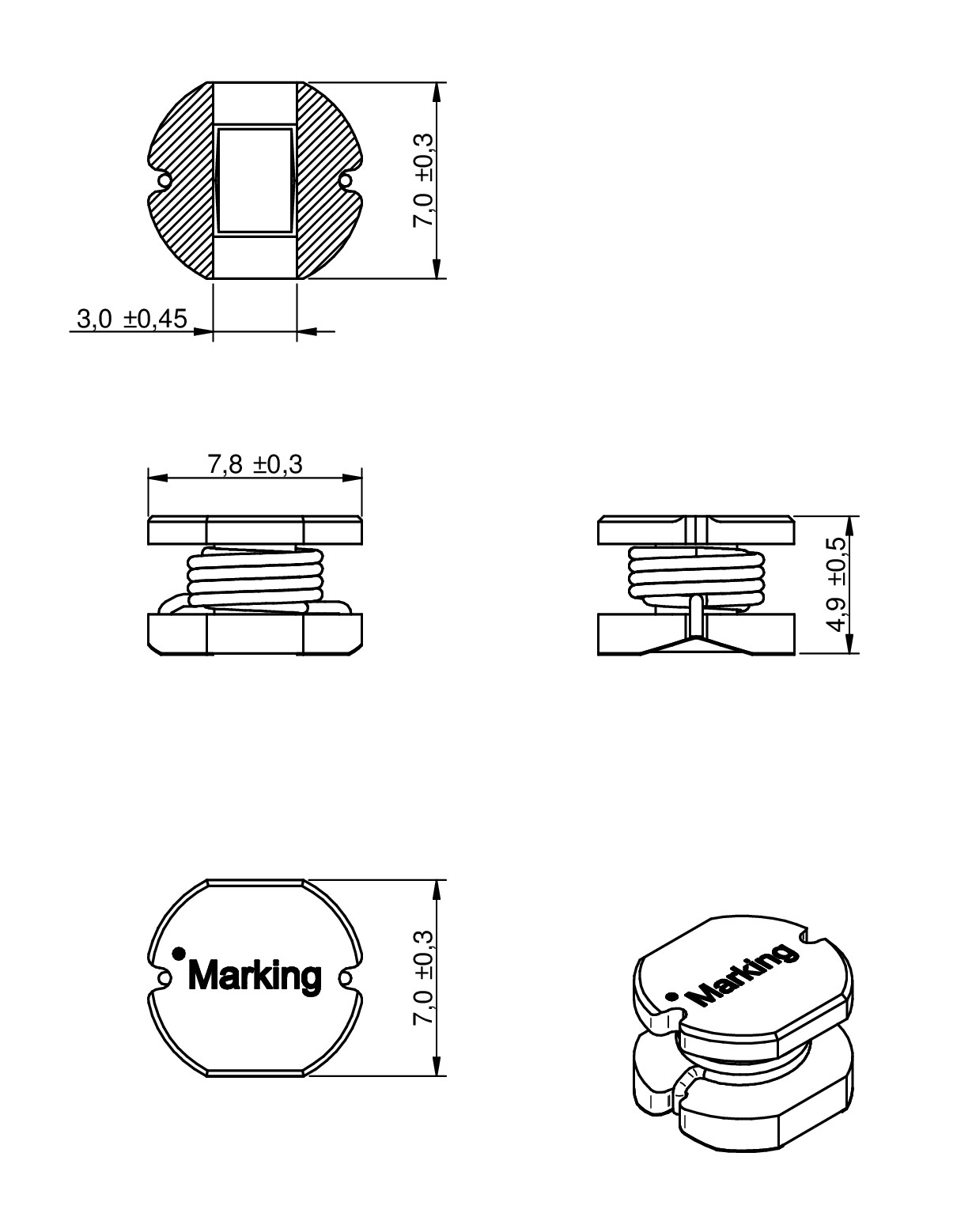

7850		7	7.8	5	SMT

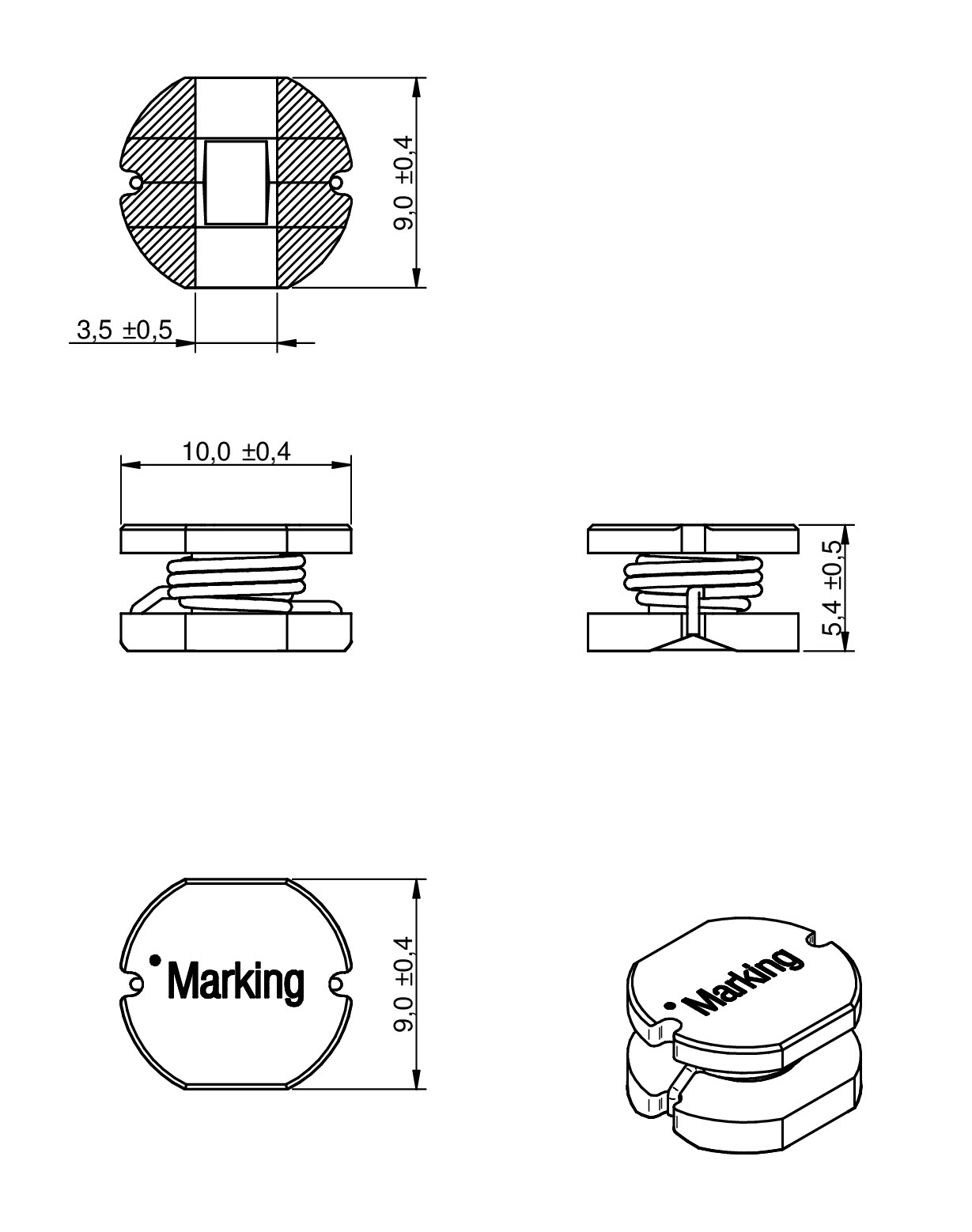

1054		9	10	5.4	SMT

LTSpice-Dateien

LT
LTSpice_WE-PD2-HV (rev24a).zip
|
1.7 KB

Merkmale

ungeschirmte Bauform
Designed für 400 VDC
Betriebstemperatur: –40 ºC bis +125 ºC
Empfohlenes Lötverfahren: Reflow

Anwendung

potentialgebundene Buck / Boost converter wie z.B. von Power Integrations LinkSwitch-TN
Konstantstromansteuerung für LED Applikationen
Zählwerterfassungssysteme
EMV Filter für Spannungsversorgungen

Application Notes

Artikeldaten

Alle

7850

1054

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L(µH)	I_R(A)	I_SAT(A)	R_{DC max.}(Ω)	f_res(MHz)	Design Kit
768775256	560 µH, 0.41 A, 0.41 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_7850 (rev1).igs \| 1.8 MB STP WE-PD2_HV_7850 (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität560 µH	Nennstrom0.41 A	Sättigungsstrom0.41 A	Gleichstromwiderstand2.08 Ω	Eigenresonanzfrequenz2.8 MHz	Design Kit –
768775268	680 µH, 0.38 A, 0.38 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_7850 (rev1).igs \| 1.8 MB STP WE-PD2_HV_7850 (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität680 µH	Nennstrom0.38 A	Sättigungsstrom0.38 A	Gleichstromwiderstand2.4 Ω	Eigenresonanzfrequenz2.7 MHz	Design Kit 768771
768775282	820 µH, 0.35 A, 0.35 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_7850 (rev1).igs \| 1.8 MB STP WE-PD2_HV_7850 (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität820 µH	Nennstrom0.35 A	Sättigungsstrom0.35 A	Gleichstromwiderstand2.77 Ω	Eigenresonanzfrequenz2.6 MHz	Design Kit –
76877530	1000 µH, 0.3 A, 0.3 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_7850 (rev1).igs \| 1.8 MB STP WE-PD2_HV_7850 (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1000 µH	Nennstrom0.3 A	Sättigungsstrom0.3 A	Gleichstromwiderstand3.3 Ω	Eigenresonanzfrequenz2.4 MHz	Design Kit 768771
76877630	1000 µH, 0.38 A, 0.38 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_1060 (rev1).igs \| 1.3 MB STP WE-PD2_HV_1060 (rev1).stp \| 638.9 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1000 µH	Nennstrom0.38 A	Sättigungsstrom0.38 A	Gleichstromwiderstand2.6 Ω	Eigenresonanzfrequenz1.9 MHz	Design Kit 768771
768775312	1200 µH, 0.28 A, 0.28 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_7850 (rev1).igs \| 1.8 MB STP WE-PD2_HV_7850 (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1200 µH	Nennstrom0.28 A	Sättigungsstrom0.28 A	Gleichstromwiderstand4.5 Ω	Eigenresonanzfrequenz2.1 MHz	Design Kit –
768776312	1200 µH, 0.35 A, 0.35 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_1060 (rev1).igs \| 1.3 MB STP WE-PD2_HV_1060 (rev1).stp \| 638.9 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1200 µH	Nennstrom0.35 A	Sättigungsstrom0.35 A	Gleichstromwiderstand3 Ω	Eigenresonanzfrequenz1.8 MHz	Design Kit –
768775322	2200 µH, 0.15 A, 0.2 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_7850 (rev1).igs \| 1.8 MB STP WE-PD2_HV_7850 (rev1).stp \| 594.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2200 µH	Nennstrom0.15 A	Sättigungsstrom0.2 A	Gleichstromwiderstand7.2 Ω	Eigenresonanzfrequenz1.6 MHz	Design Kit –
768776322	2200 µH, 0.18 A, 0.26 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PD2HV (rev25a).IntLib \| 288 KB CDS Cadence_WE-PD2 HV (rev25a).zip \| 2.3 MB EAG Eagle_WE-PD2-HV (rev19a).lbr KIC KiCad_WE-PD2HV (rev25b).zip \| 371.5 KB ZUK Download_CadStar_WE-PD2-HV (rev19a).zip \| 8.2 KB CAD-Dateien ZIP IGS WE-PD2_HV_1060 (rev1).igs \| 1.3 MB STP WE-PD2_HV_1060 (rev1).stp \| 638.9 KB Elektrische Modelle ZIP PSP PSpice_WE-PD2-HV (rev24a).zip \| 5 KB SCS Spectre_WE-PD2_HV (rev24a).mod \| 3.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2200 µH	Nennstrom0.18 A	Sättigungsstrom0.26 A	Gleichstromwiderstand5.3 Ω	Eigenresonanzfrequenz1.3 MHz	Design Kit 768771

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit dedizierten DC/DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste Ihres Wandlers präzise bestimmen. Das Modell berücksichtigt das Kernmaterial, die Form und die Wicklungsstruktur der Drossel. REDEXPERT empfiehlt passende Drosseln und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die optimale Drossel für Ihre Anwendung zu finden.

Mehr erfahren

Schematische Darstellungen des Redexpert Verlust-Simulators

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Single Inductor High Voltage WE-PD HV, WE-PD2 HV, WE-TI HV

Bemerkungen

Zum 7. Januar 2010 trat die sogenannte Standby-Verordnung innerhalb der europäischen Union in Kraft. Vorgabe der Vereinbarung ist es, den Stromverbrauch bis 2020 im Standby-Modus um bis zu 75% zu verringern. Aufgrund dieser Vereinbarung dürfen elektrische Haushaltsgeräte,Kommunikations- und Bürogeräte nicht mehr als 2 Watt im Standby-Modus verbrauchen. Die Verbrauchswerte sollen ab 2014 noch weiter sinken.
Für diese Standby-Anwendungen werden nun kompakte und effiziente Schaltregler benötigt, die dabei den geforderten Verbrauch nicht überschreiten. Die Hochvoltvariante der WE-PD2 wurde speziell für diese Anwendungen entwickelt. Der spezielle Aufbau kombiniert mit einer komplexen Prüfeinrichtung in der Produktion garantiert die geforderte Spannungsfestigkeit der gleichgerichteten Netzspannung von 400 VDC.

Videos

Wie man den richtigen Spulentyp (Induktor) auswählt?!

Mehr erfahren
