WE-OLSTM Offline Flyback Transformers
| Bauform | Maße | 3D | L (mm) | B (mm) | H (mm) | Montageart | |
|---|---|---|---|---|---|---|---|
EE13/7/4 | 13.72 | 20.45 | 10.8 | THT | |||
EE13/7/6 | 15 | 15.75 | 18.5 | THT | |||
EE16/7/5 | - | - | - | THT | |||
EE16/8/5 | - | - | - | THT | |||
EE20/10/6 | - | 25 | 16 | THT | |||
RM8 | 24.64 | 24.64 | 17.32 | THT |
LTSpice-Dateien
Merkmale
- Nominal input voltage: 85–265 VAC (120–375 VDC)
- Operating temperature: –40 °C to +125 °C
- Isolation voltage: 2 kVAC up to 5 kVAC
- Multiple output options
- Options for fixed frequency or quasi-resonant mode operation
- Most products meet reinforced insulation
- Reference Designs
- Universal Input 4W Isolated Flyback Converter
- High Voltage Converter for Ultra-Wide Input
- 45W USB Type-C Power Delivery 3.0
Anwendung
- Offline-switch mode power supplies
- Especially designed for several ICs from STMicroelectronics
- Auxiliary power supply
- Home appliances
- Consumer electronics
Artikeldaten
Alle
EE13/7/4
EE13/7/6
EE16/7/5
EE16/8/5
EE20/10/6
RM8
Filtern nach
in anzeigen
Artikel in 6 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | Vin | VOut1(V) | IOut1(A) | VOut2(V) | IOut2(mA) | Vaux(V) | ISAT(A) | VT(V (AC)) | fswitch(kHz) | L(mH) | NPRI : NSEC : NAUX | L(mm) | B(mm) | H(mm) | Montageart | Bauform | Muster | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 750370702 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 60 - 187 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 11 A | – | – | Hilfsspannung20 V | Sättigungsstrom1.2 A | Prüfspannung3200 V (AC) | Switching Frequency 67 - 97 | Induktivität1.5 mH | Übersetzungsverhältnis5.6:1:0.52:0.8 | Länge22.2 mm | Breite25 mm | Höhe16 mm | MontageartTHT | BauformEE20/10/6 | |||

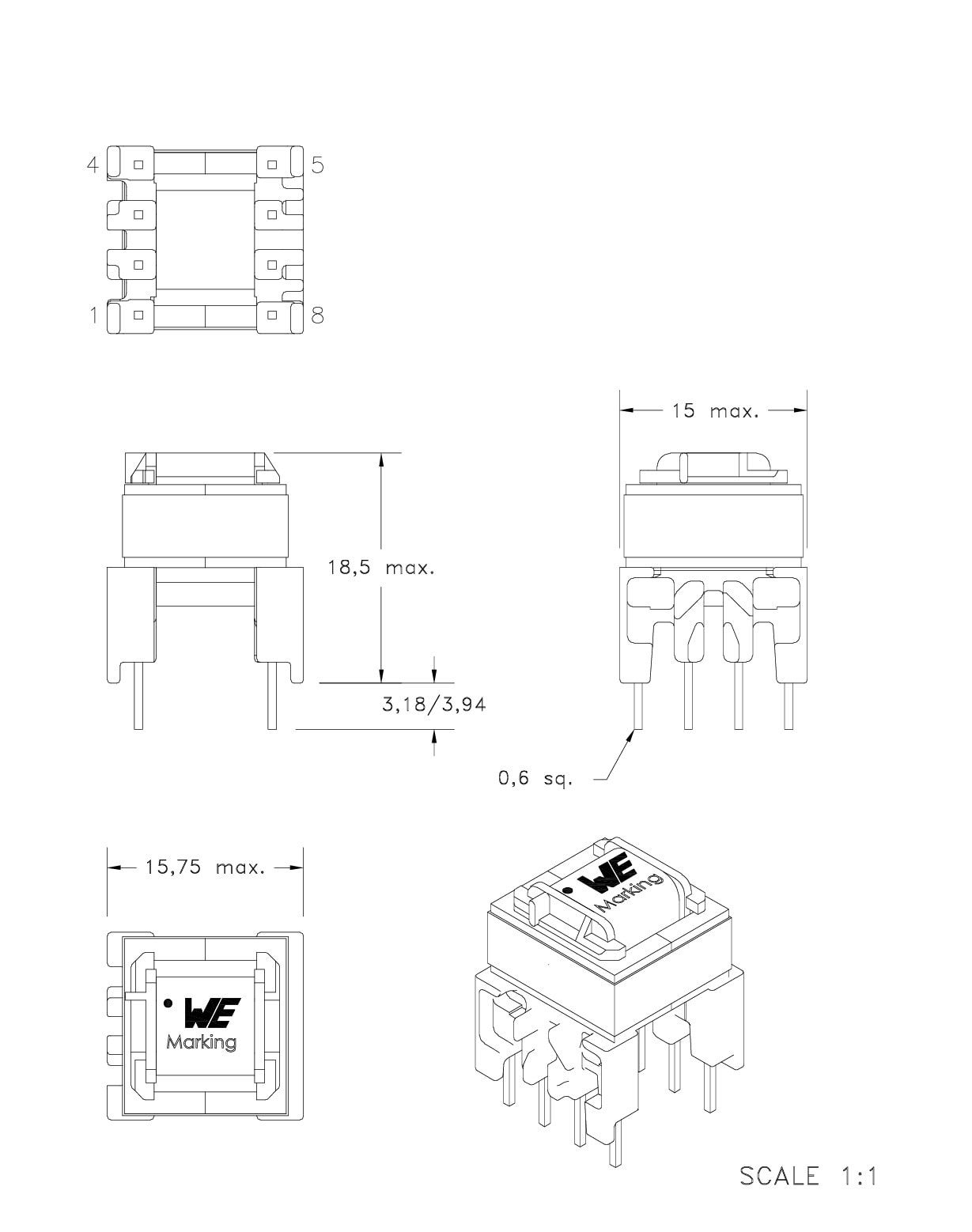

 | 7508110351 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 64 - 265 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.5 A | – | – | Hilfsspannung15 V | Sättigungsstrom0.53 A | Prüfspannung3000 V (AC) | Switching Frequency 54 - 66 | Induktivität2.5 mH | Übersetzungsverhältnis5.57:1:1.24 | Länge15 mm | Breite15.75 mm | Höhe18.5 mm | MontageartTHT | BauformEE13/7/6 | |||
 | 750370024 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 424 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.5 A | – | – | Hilfsspannung16 V | Sättigungsstrom0.34 A | Prüfspannung4000 V (AC) | Switching Frequency 115 | Induktivität1.6 mH | Übersetzungsverhältnis8:1:1.33 | Länge13.72 mm | Breite20.45 mm | Höhe10.8 mm | MontageartTHT | BauformEE13/7/4 | |||

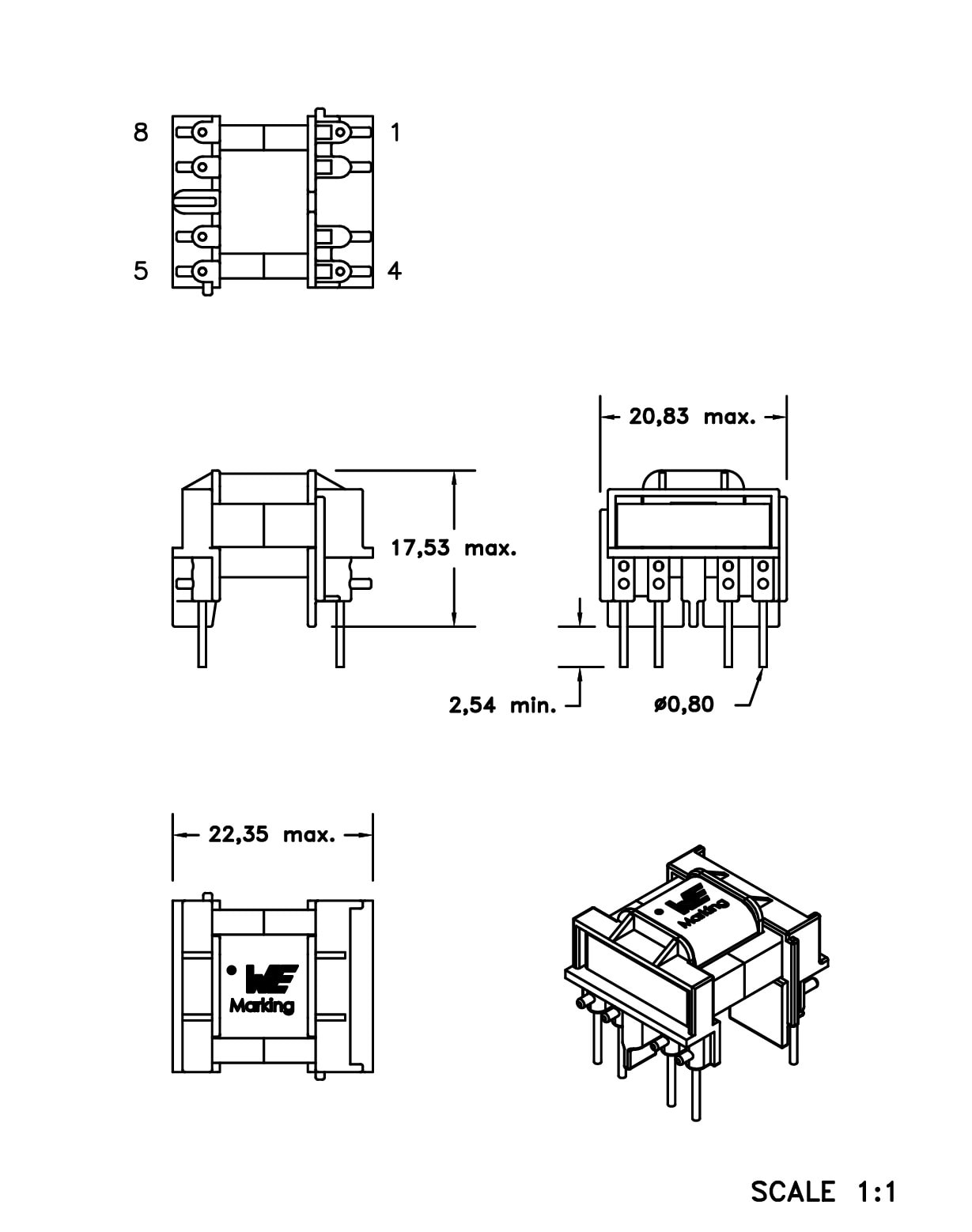

 | 750310660 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.5 A | – | – | Hilfsspannung12 V | – | Prüfspannung3600 V (AC) | Switching Frequency 120 | Induktivität1.2 mH | Übersetzungsverhältnis7.87:1:1 | Länge20.83 mm | Breite22.35 mm | Höhe17.53 mm | MontageartTHT | BauformEE16/8/5 | |||
 | 750871011 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 272 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 11 A | – | – | – | – | – | Switching Frequency 50 - 140 | Induktivität4 mH | Übersetzungsverhältnis21.9:1:2.9 | Länge20 mm | Breite24 mm | Höhe16 mm | MontageartTHT | BauformEE16/8/5 | |||
| 750871010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 272 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 11 A | – | – | Hilfsspannung12 V | – | Prüfspannung4000 V (AC) | Switching Frequency 60 | Induktivität3.3 mH | Übersetzungsverhältnis14.36:1:2.27 | Länge20.32 mm | Breite24.58 mm | Höhe16 mm | MontageartTHT | BauformEE16/8/5 | |||
| 750370026 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 272 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.3 A | Ausgangsspannung 212 V | Ausgangsstrom 2300 mA | Hilfsspannung12 V | Sättigungsstrom0.44 A | Prüfspannung3200 V (AC) | Switching Frequency 70 - 134 | Induktivität3.9 mH | Übersetzungsverhältnis8.96:1:1:1 | Länge20.2 mm | Breite24.2 mm | Höhe15.5 mm | MontageartTHT | BauformEE16/8/5 | |||

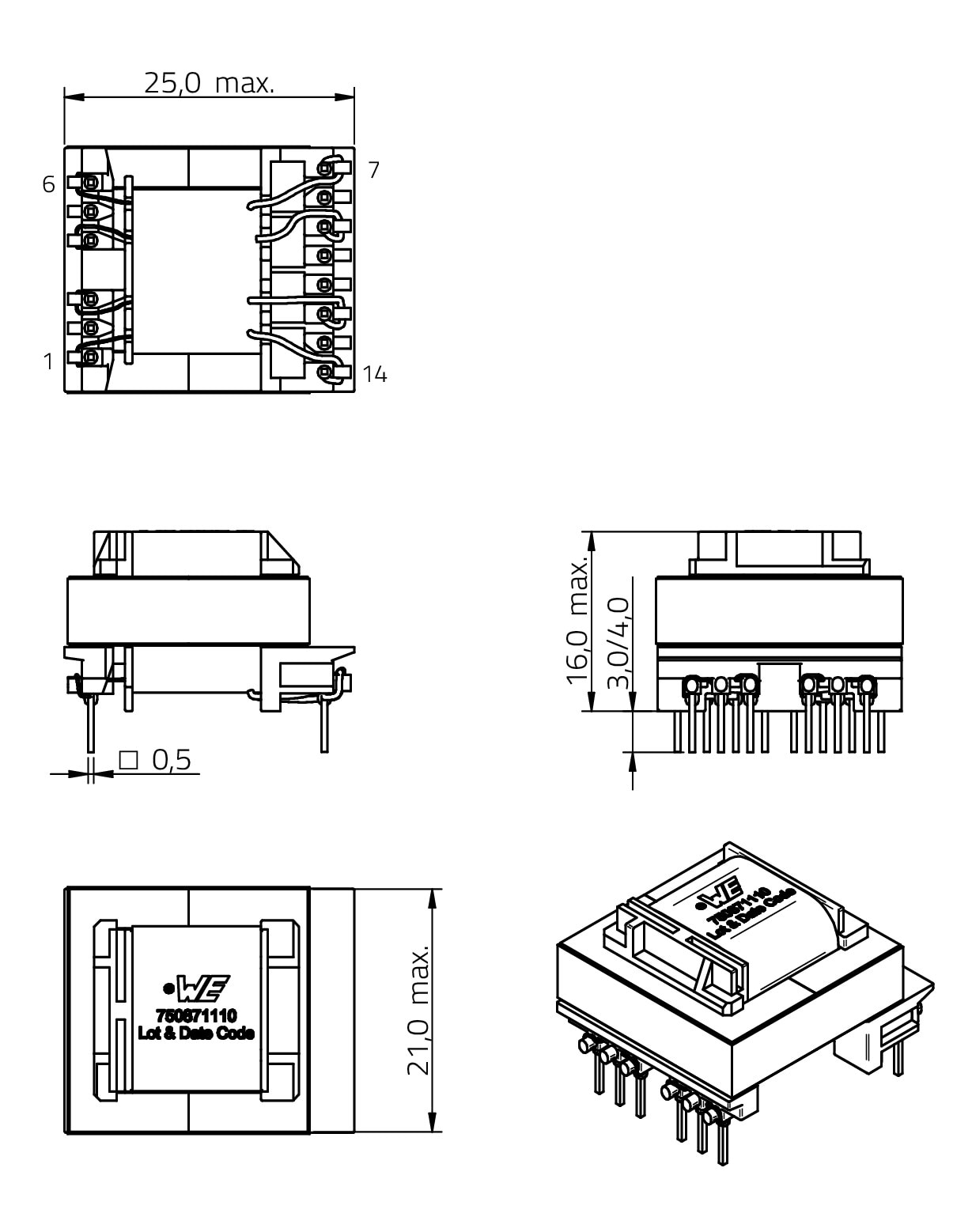

 | 750871110 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 272 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 12.5 A | – | – | Hilfsspannung10 V | – | Prüfspannung4000 V (AC) | Switching Frequency 60 | Induktivität1.6 mH | Übersetzungsverhältnis14.4:1:2 | Länge21 mm | Breite25 mm | Höhe16 mm | MontageartTHT | BauformEE20/10/6 | |||
 | 750871111 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 272 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 12.4 A | – | – | Hilfsspannung12 V | – | Prüfspannung4000 V (AC) | Switching Frequency 60 | Induktivität1.7 mH | Übersetzungsverhältnis13.9:1:2.6 | Länge21 mm | Breite25 mm | Höhe16 mm | MontageartTHT | BauformEE20/10/6 | |||
| 760871131 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 297 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.5 A | Ausgangsspannung 212 V | Ausgangsstrom 2500 mA | Hilfsspannung15 V | Sättigungsstrom0.7 A | Prüfspannung4000 V (AC) | Switching Frequency 60 | Induktivität1.396 mH | Übersetzungsverhältnis9.6:1:1:1.2 | Länge22.2 mm | Breite25 mm | Höhe16 mm | MontageartTHT | BauformEE20/10/6 | |||
| 750370228 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 11.25 A | – | – | Hilfsspannung12 V | Sättigungsstrom1.325 A | Prüfspannung3900 V (AC) | Switching Frequency 50 - 60 | Induktivität1.5 mH | Übersetzungsverhältnis8:1:1 | Länge22.2 mm | Breite25 mm | Höhe16 mm | MontageartTHT | BauformEE20/10/6 | |||

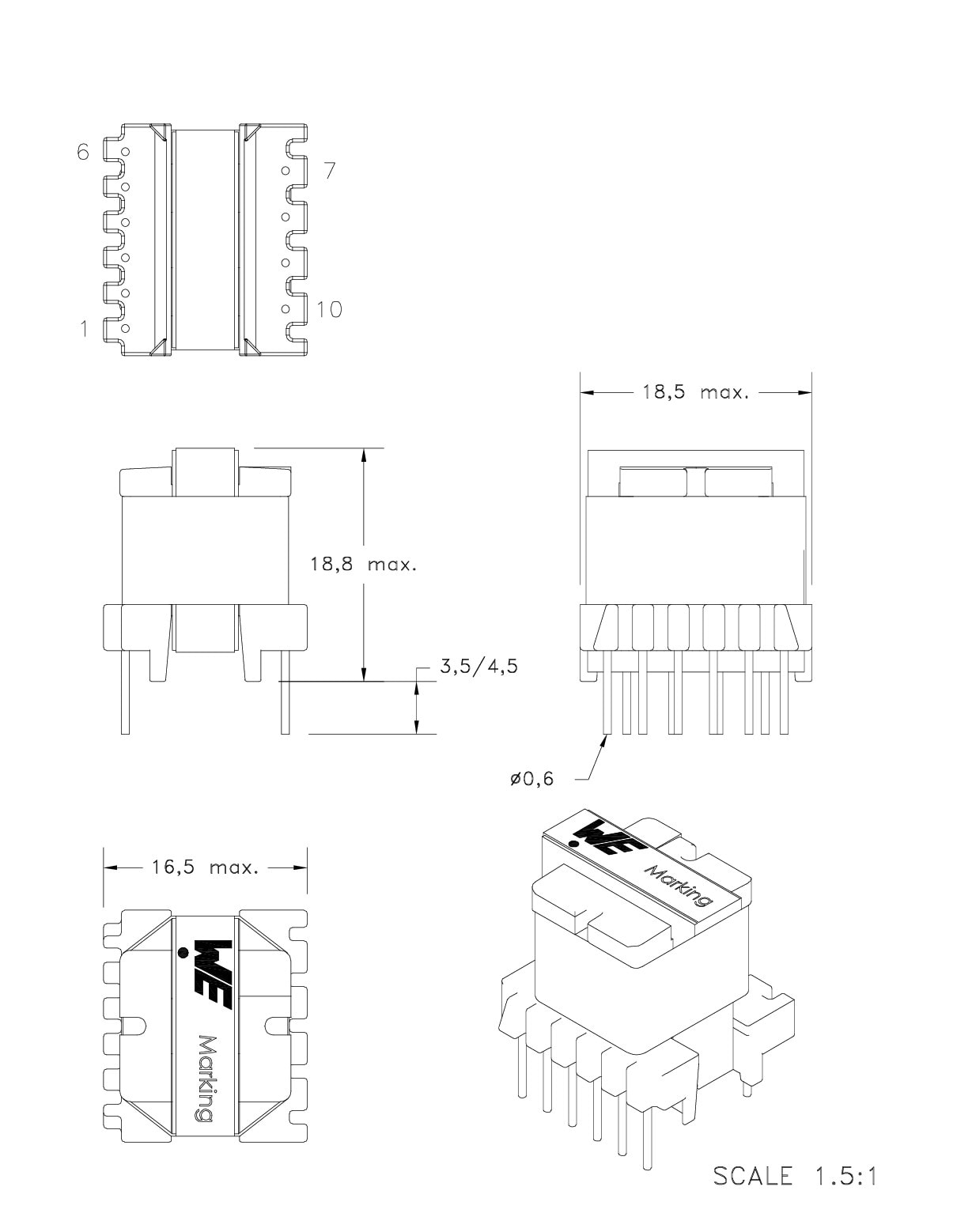

 | 750314352 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 115 V | Ausgangsstrom 10.7 A | Ausgangsspannung 26 V | Ausgangsstrom 2100 mA | Hilfsspannung12 V | Sättigungsstrom0.82 A | Prüfspannung1500 V (AC) | Switching Frequency 115 | Induktivität0.9 mH | Übersetzungsverhältnis11.9:1.33:1:2.11 | Länge18.5 mm | Breite16.5 mm | Höhe18.8 mm | MontageartTHT | BauformEE16/7/5 | |||
| 750314288 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 1-5 V | Ausgangsstrom 10.8 A | Ausgangsspannung 27 V | Ausgangsstrom 2420 mA | – | Sättigungsstrom0.5 A | Prüfspannung2000 V (AC) | Switching Frequency 60 | Induktivität2.5 mH | Übersetzungsverhältnis14.2:1.4:1 | Länge18.5 mm | Breite16.5 mm | Höhe18.8 mm | MontageartTHT | BauformEE16/7/5 | |||
| 750871012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 272 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 12.4 A | – | – | Hilfsspannung14 V | – | Prüfspannung4500 V (AC) | Switching Frequency 50 - 140 | Induktivität0.9 mH | Übersetzungsverhältnis14.75:1:2.75 | Länge20.32 mm | Breite24.38 mm | Höhe16 mm | MontageartTHT | BauformEE16/8/5 | |||
 | 750370423 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 10.6 A | – | – | Hilfsspannung13.3 V | Sättigungsstrom0.6 A | Prüfspannung3900 V (AC) | Switching Frequency 115 | Induktivität1.5 mH | Übersetzungsverhältnis13.33:1:2.78 | Länge15 mm | Breite15.75 mm | Höhe18.5 mm | MontageartTHT | BauformEE13/7/6 | |||
| 7508110341 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.35 A | – | – | Hilfsspannung15 V | Sättigungsstrom0.52 A | Prüfspannung4000 V (AC) | Switching Frequency 115 | Induktivität1.5 mH | Übersetzungsverhältnis6.87:1:1.27 | Länge15 mm | Breite15.75 mm | Höhe18.5 mm | MontageartTHT | BauformEE13/7/6 | |||
| 7508110342 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.35 A | – | – | Hilfsspannung12 V | Sättigungsstrom0.58 A | Prüfspannung4000 V (AC) | Switching Frequency 60 | Induktivität1.2 mH | Übersetzungsverhältnis7.86:1:1.07 | Länge20.32 mm | Breite24.38 mm | Höhe16 mm | MontageartTHT | BauformEE16/8/5 | |||
| 7508110110 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 11.2 A | – | – | Hilfsspannung12 V | Sättigungsstrom0.6 A | – | Switching Frequency 115 | Induktivität1.23 mH | Übersetzungsverhältnis15:1:2.3 | Länge20.32 mm | Breite24.38 mm | Höhe16 mm | MontageartTHT | BauformEE16/8/5 | |||
 | 750315363 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.6 A | – | – | Hilfsspannung5.1 V | Sättigungsstrom0.625 A | Prüfspannung3000 V (AC) | Switching Frequency 60 | Induktivität2 mH | Übersetzungsverhältnis5.86:1:0.586 | Länge17 mm | Breite13.4 mm | Höhe21.5 mm | MontageartTHT | BauformEE16/7/5 | |||
| 7508110345 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.5 A | – | – | Hilfsspannung6 V | Sättigungsstrom0.48 A | Prüfspannung4000 V (AC) | Switching Frequency 60 | Induktivität2 mH | Übersetzungsverhältnis5.78:1:0.52 | Länge17 mm | Breite13.4 mm | Höhe21.5 mm | MontageartTHT | BauformEE16/7/5 | |||
| 750316413 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 450 V (AC) | Ausgangsspannung 115 V | Ausgangsstrom 10.6 A | Ausgangsspannung 26 V | Ausgangsstrom 2100 mA | Hilfsspannung13 V | Sättigungsstrom0.7 A | Prüfspannung1500 V (AC) | Switching Frequency 60 | Induktivität1.5 mH | Übersetzungsverhältnis11.67:1.5:1:2.17 | Länge18.5 mm | Breite16.5 mm | Höhe18.8 mm | MontageartTHT | BauformEE16/7/5 | |||
| 750810014 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 11.2 A | – | – | – | Sättigungsstrom0.53 A | Prüfspannung1875 V (AC) | Switching Frequency 60 | Induktivität2 mH | Übersetzungsverhältnis12.36:1 | Länge15 mm | Breite15.75 mm | Höhe18.5 mm | MontageartTHT | BauformEE13/7/6 | |||
| 750316878 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 113 V | Ausgangsstrom 10.7 A | Ausgangsspannung 24.5 V | Ausgangsstrom 2100 mA | Hilfsspannung15 V | Sättigungsstrom0.47 A | Prüfspannung4000 V (AC) | Switching Frequency 80 | Induktivität2.2 mH | Übersetzungsverhältnis23.33:1.67:1:2.83 | Länge17.04 mm | Breite13.84 mm | Höhe22.55 mm | MontageartTHT | BauformEE16/7/5 | |||

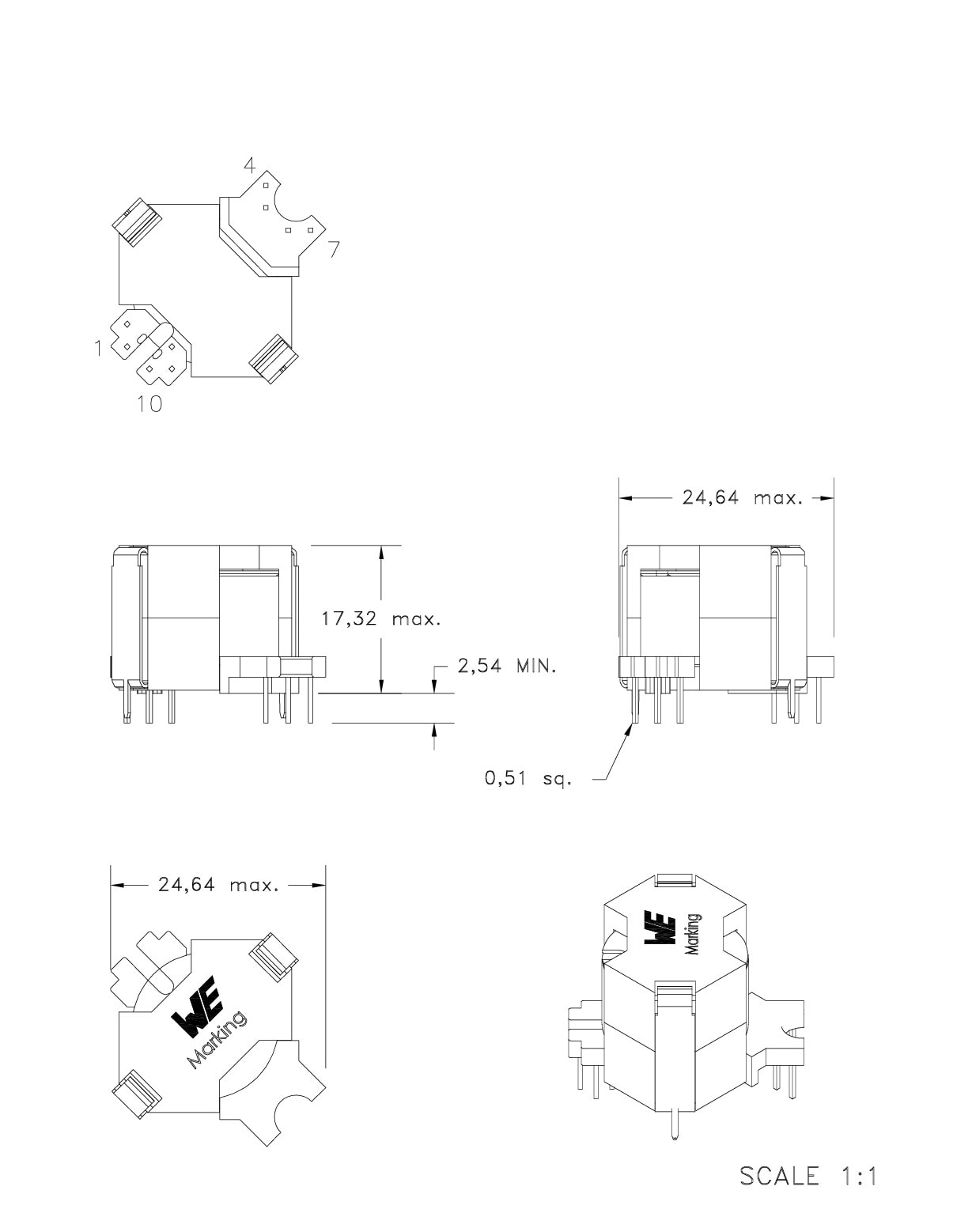

 | 750318330 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 265 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 12.25 A | – | – | Hilfsspannung12 V | Sättigungsstrom4.8 A | Prüfspannung4000 V (AC) | Switching Frequency 56 - 138 | Induktivität0.15 mH | Übersetzungsverhältnis5:1:3.5 | Länge24.64 mm | Breite24.64 mm | Höhe17.32 mm | MontageartTHT | BauformRM8 | |||
| 750871030 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 85 - 272 V (AC) | Ausgangsspannung 112 V | Ausgangsstrom 10.6 A | – | – | Hilfsspannung12 V | – | Prüfspannung4000 V (AC) | Switching Frequency 60 | Induktivität2.38 mH | Übersetzungsverhältnis9.55:1:1 | Länge20 mm | Breite24 mm | Höhe16 mm | MontageartTHT | BauformEE16/8/5 | |||
| 760871431 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 88 - 265 V (AC) | Ausgangsspannung 14.5 V | Ausgangsstrom 10.15 A | Ausgangsspannung 213 V | Ausgangsstrom 2420 mA | Hilfsspannung12 V | – | Prüfspannung4500 V (AC) | Switching Frequency 55 | Induktivität2 mH | Übersetzungsverhältnis27.67:1:3.17:1.22 | Länge18 mm | Breite16.5 mm | Höhe18 mm | MontageartTHT | BauformEE16/7/5 | |||
| 750344353 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 90 - 265 V (AC) | Ausgangsspannung 120 V | Ausgangsstrom 12.25 A | – | – | Hilfsspannung12 V | Sättigungsstrom2 A | Prüfspannung4000 V (AC) | Switching Frequency 60 - 150 | Induktivität0.4 mH | Übersetzungsverhältnis7.5:1:2.33 | Länge24.64 mm | Breite24.64 mm | Höhe17.32 mm | MontageartTHT | BauformRM8 | |||
| 750817436 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Input Voltage 265 - 297 V (AC) | Ausgangsspannung 15 V | Ausgangsstrom 10.5 A | Ausgangsspannung 212 V | Ausgangsstrom 2220 mA | Hilfsspannung15 V | Sättigungsstrom0.42 A | Prüfspannung3000 V (AC) | Switching Frequency 115 | Induktivität2.3 mH | Übersetzungsverhältnis19.14:1:2.43:3 | Länge18.5 mm | Breite16.5 mm | Höhe18.8 mm | MontageartTHT | BauformEE16/7/5 |
