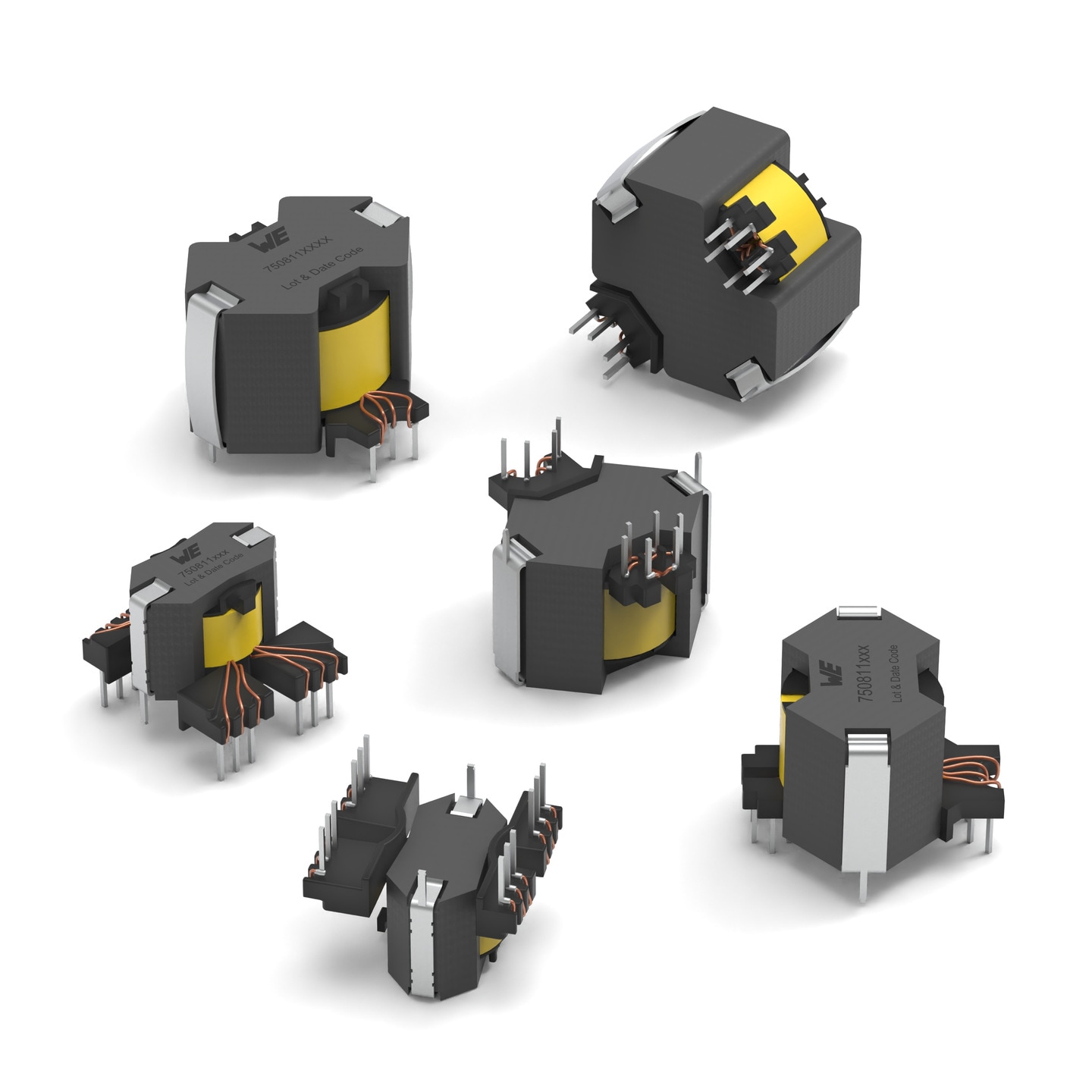

WE-OLRM Offline Flyback Transformers

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Montageart
RM6			20.07	23	15	THT
RM8			24.64	24.64	17.32	THT
RM10			31.5	31.5	20.5	THT

LTSpice-Dateien

LT
LTSpice_WE-OLRM (rev24a).zip
|
11.6 KB

Merkmale

Designed for IEC 61558-2-16 reinforced 265Vrms working voltage
Extended rail
Vertical core direction
Universal input from 85 VAC up to 265 VAC
Compact
Grounded core for improved EMI performance

Anwendung

White goods
Offline flyback applications
Industrial controls
LED lighting
Smart adapters
Metering
