WE-LT Leitende Textildichtung

Bauform	Maße	Material

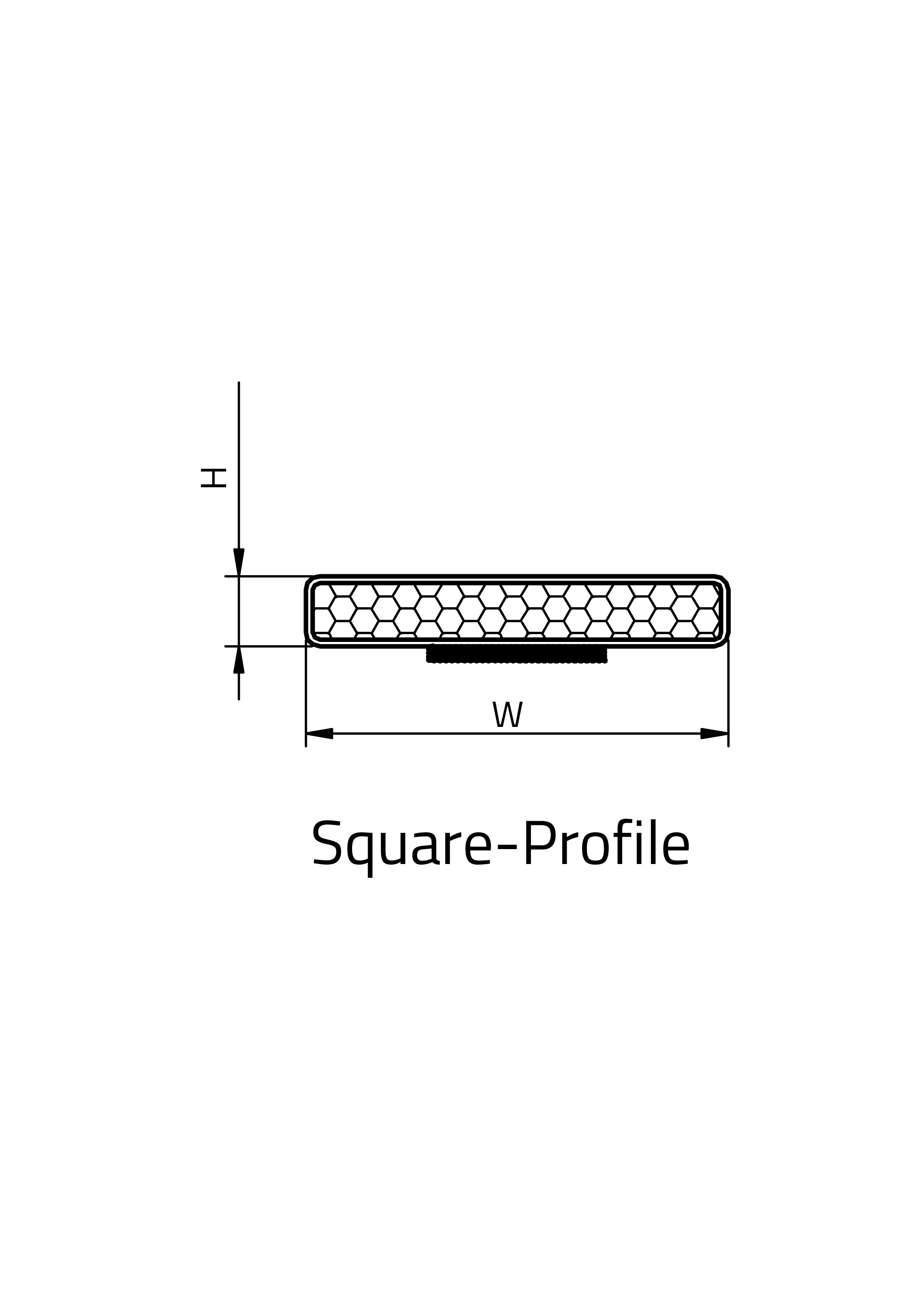

Square		Polyurethan Schaum

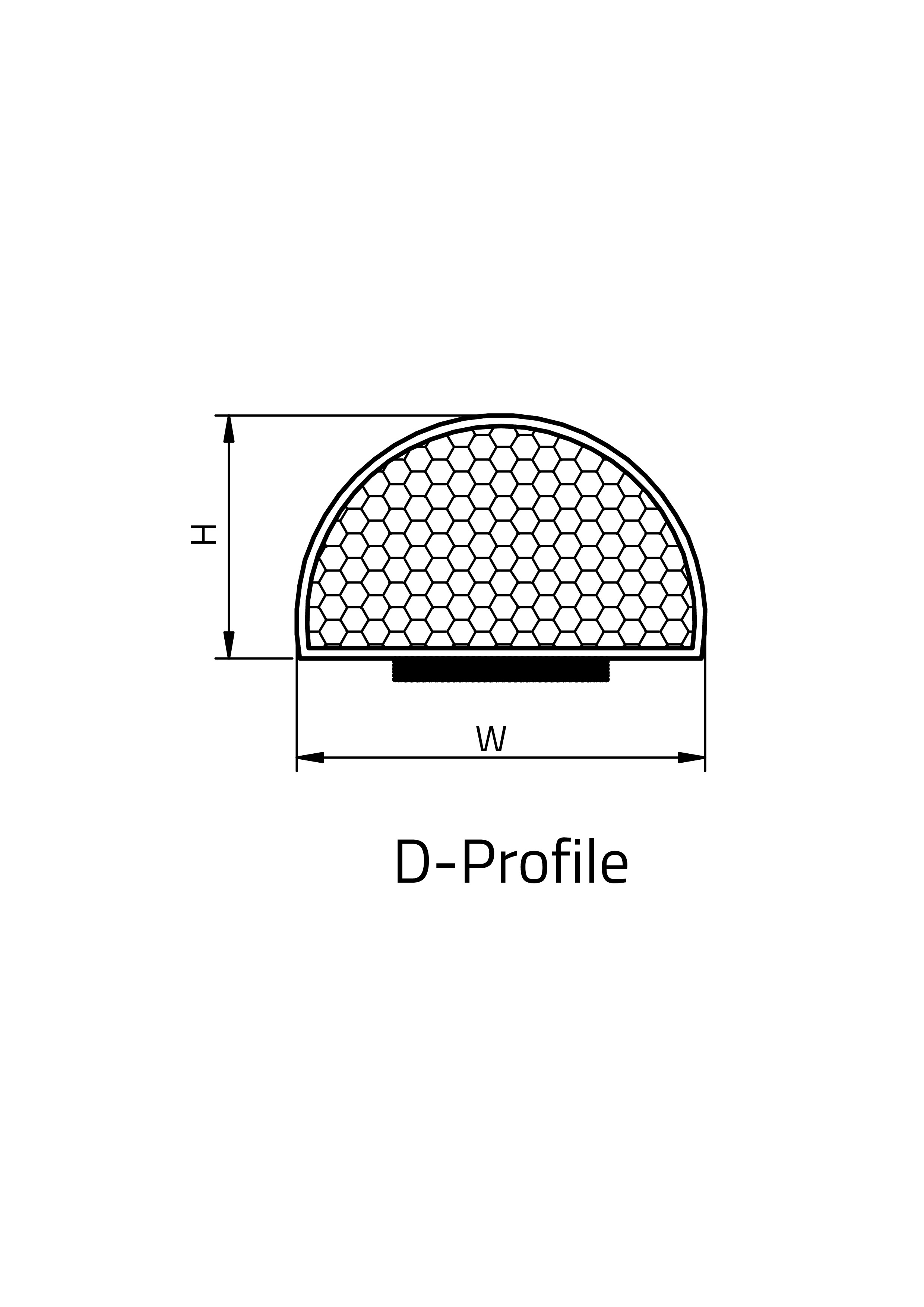

D-Profile		Polyurethan Schaum

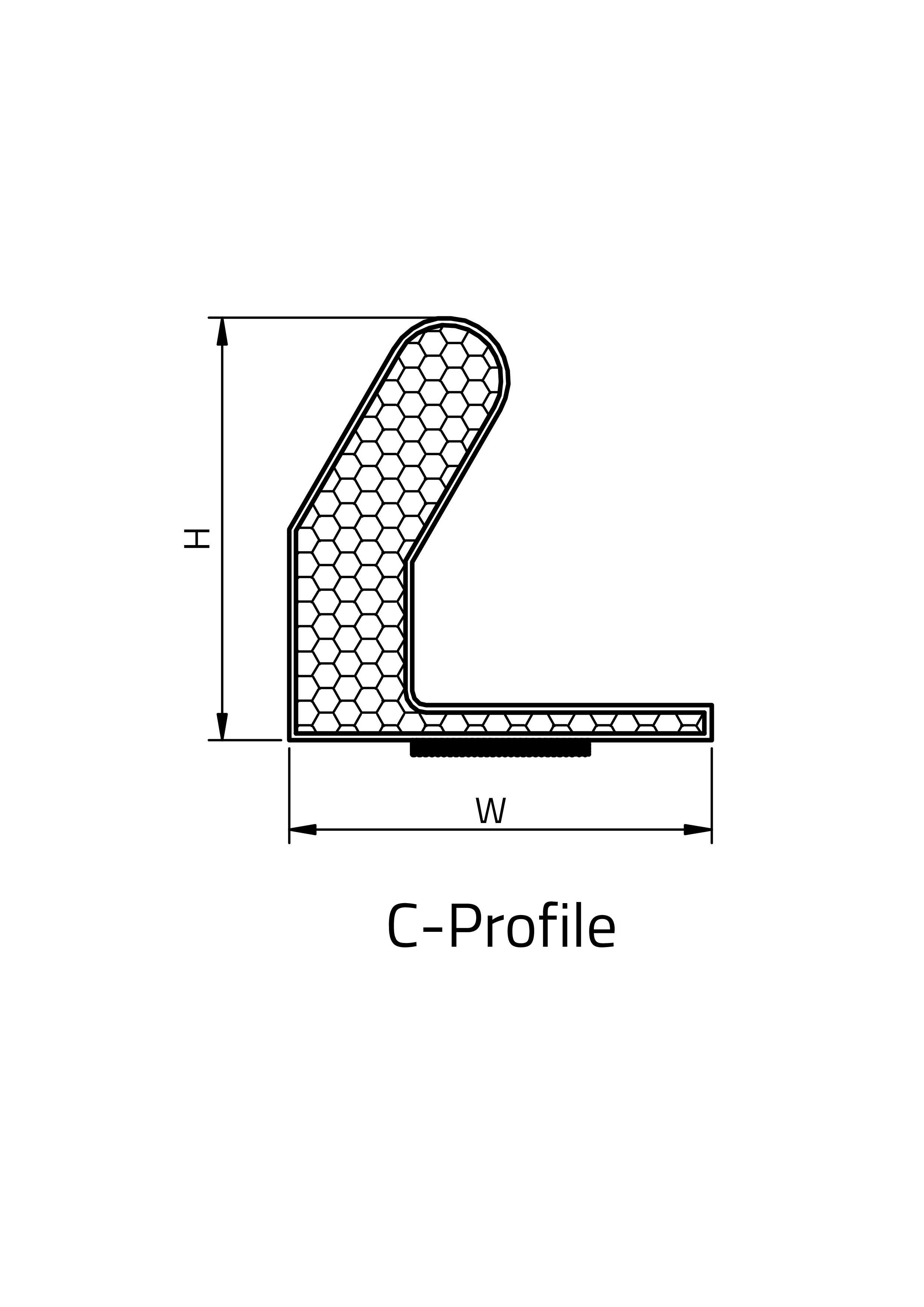

C-Profile		Polyurethan Schaum

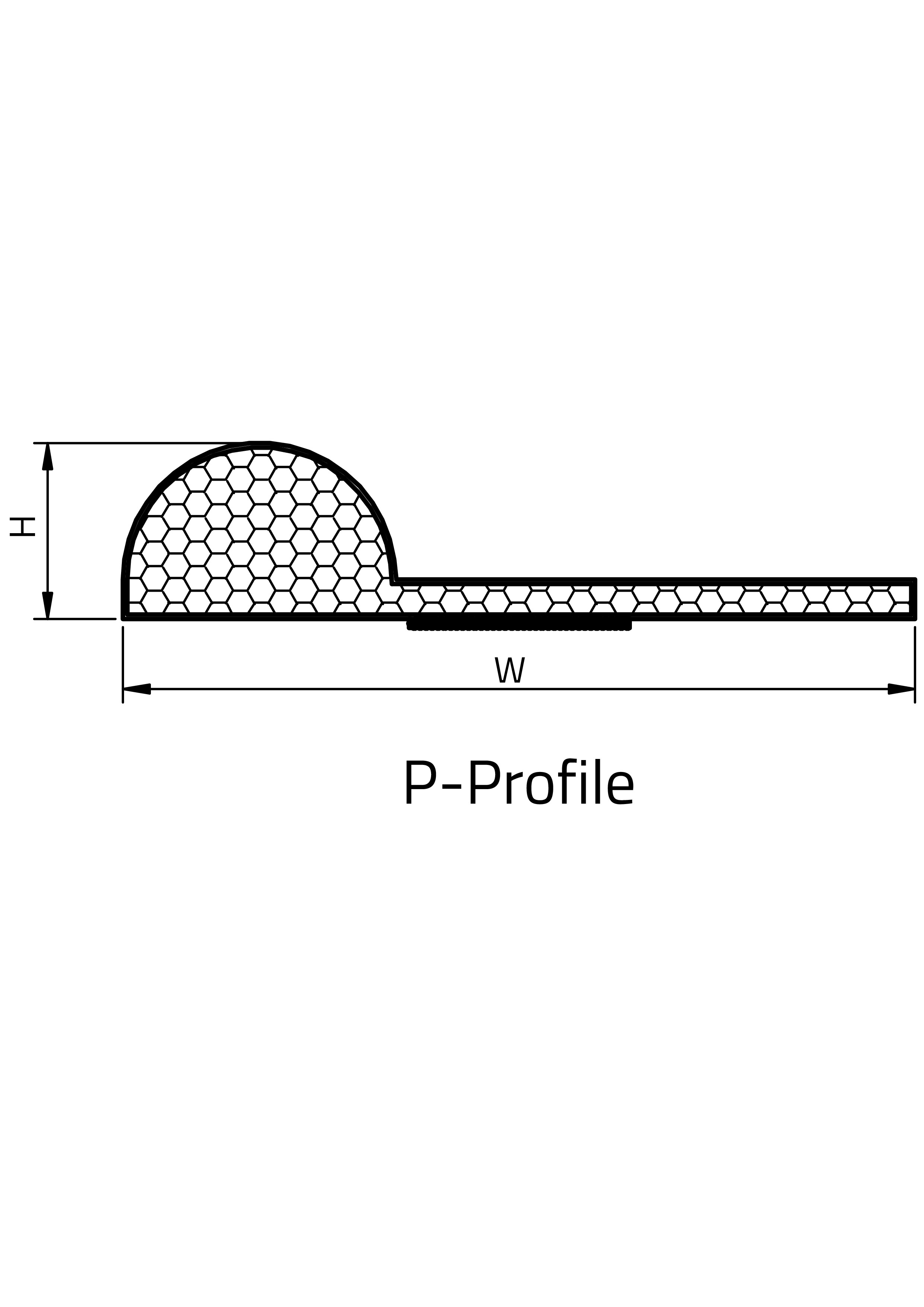

P-Profile		Polyurethan Schaum

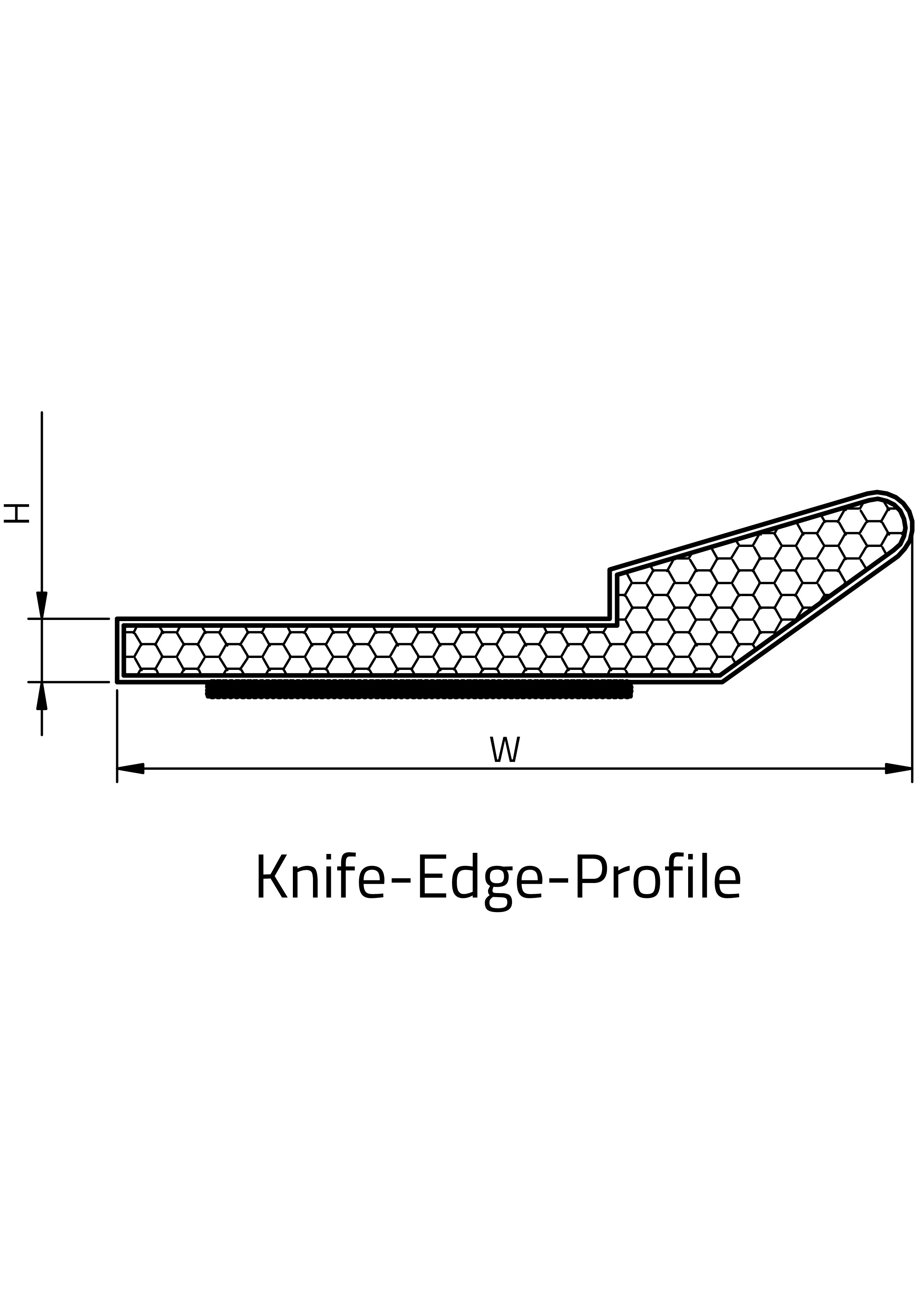

KnifeEdge-Profile		Polyurethan Schaum

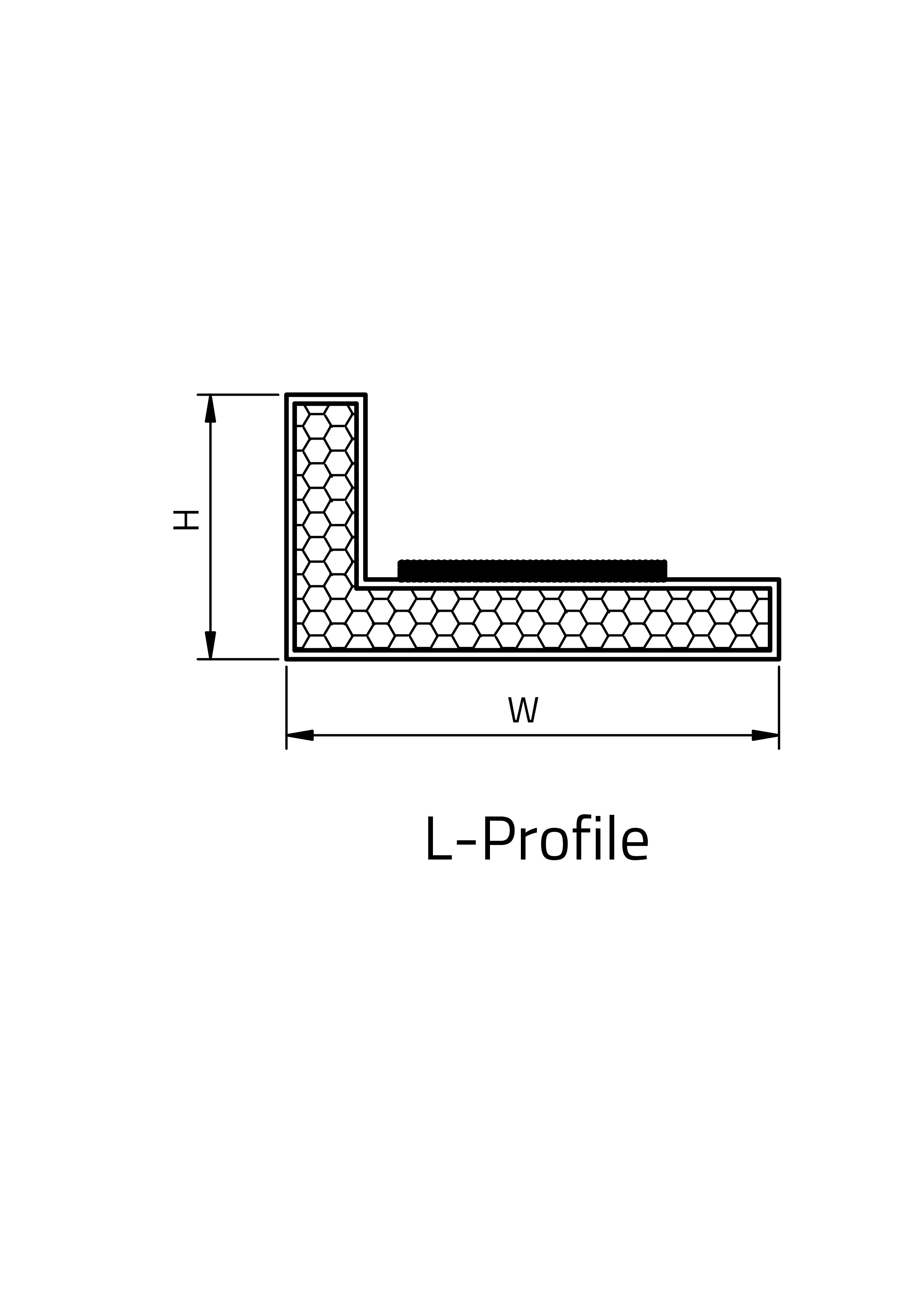

L-Profile		Polyurethan Schaum

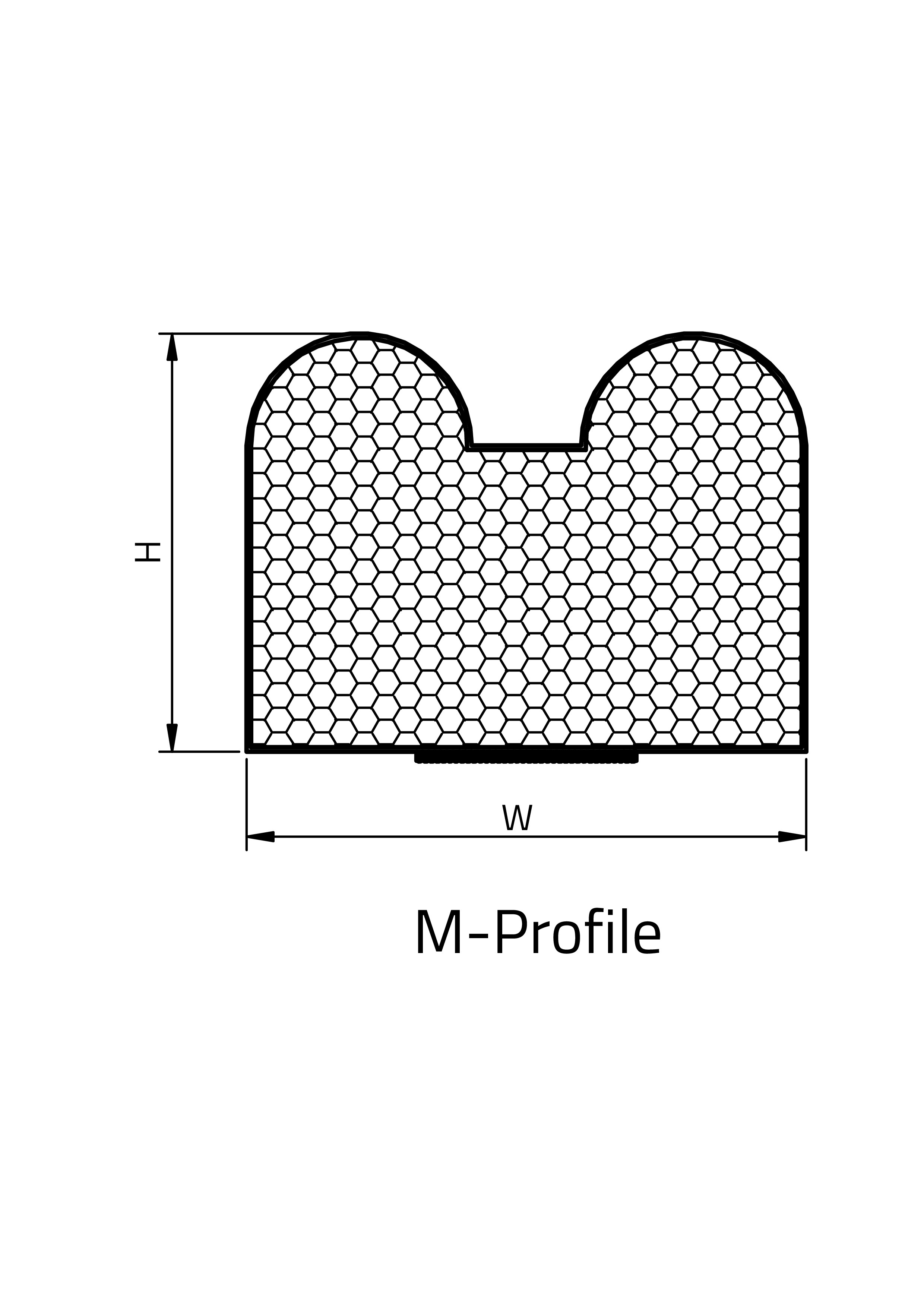

M-Profile		Polyurethan Schaum

Merkmale

Zentriertes, doppelseitiges Klebeband mit abziehbarer Schutzfolie für einfache Montage
Abschirmung von über 80 dB @ 100 MHz kann erreicht werden
Typischer Oberflächenwiderstand weit unter 8 mΩ
Brennbarkeitsklasse: UL-94 V0
IP54-Schutz gegen Staub und Spritzwasser
Verschiedene Profile ab Lager oder kundenspezifische Produkte verfügbar. Jetzt anfragen! Anfrage zu kundenspezifischen Bauteilen WE-LT

Anwendung

Displays
Metallgehäuse
Schaltschränke
Kann applikationsbedingt eine IP 54 Schutzklasse erreichen, d.h. durch Einsatz der Textildichtung kann
Schutz gegen Staubablagerungen (Ziffer 5) und
Schutz gegen Spritzwasser (Ziffer 4) geboten werden

Schneiden, falten, testen. ShielDIY!

Erstellen Sie Ihren eigenen, individuellen Abschirmschrank. Schneiden, falten und testen Sie - DIY!

Jetzt mehr erfahren!

Artikeldaten

Alle

Square

D-Profile

C-Profile

P-Profile

KnifeEdge-Profile

L-Profile

M-Profile

Alle zurücksetzen

Artikeldaten filtern

Artikel in 7 Produktserien anzeigen

Artikel in 7 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (mm)	B (mm)	H (mm)	Shielding Effectiveness @ 100 MHz (dB)	Shielding Effectiveness @ 1 GHz (dB)	R_S (Ω)	Material	Alpha-Rack
3020202	1000 mm, 2 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020202 (rev1).igs \| 225 KB STP 3020202 (rev1).stp \| 76.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 2 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020301	1000 mm, 3 mm, 1 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020301 (rev1).igs \| 220.3 KB STP 3020301 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 3 mm	Höhe 1 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020302	1000 mm, 3 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020302 (rev1).igs \| 220.9 KB STP 3020302 (rev1).stp \| 74.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 3 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020303	1000 mm, 3 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020303 (rev1).igs \| 221.1 KB STP 3020303 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 3 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020401	1000 mm, 4 mm, 1 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020401 (rev1).igs \| 219.7 KB STP 3020401 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 4 mm	Höhe 1 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020402	1000 mm, 4 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020402 (rev1).igs \| 219.9 KB STP 3020402 (rev1).stp \| 74.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 4 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020403	1000 mm, 4 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020403 (rev1).igs \| 220.2 KB STP 3020403 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 4 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30205005	1000 mm, 5 mm, 0.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30205005 (rev1).igs \| 220.2 KB STP 30205005 (rev1).stp \| 74.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 5 mm	Höhe 0.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020501	1000 mm, 5 mm, 1 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020501 (rev1).igs \| 220.1 KB STP 3020501 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 5 mm	Höhe 1 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30205015	1000 mm, 5 mm, 1.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30205015 (rev1).igs \| 220.5 KB STP 30205015 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 5 mm	Höhe 1.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020502	1000 mm, 5 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020502 (rev1).igs \| 220.2 KB STP 3020502 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 5 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020503	1000 mm, 5 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020503 (rev1).igs \| 220.6 KB STP 3020503 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 5 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020504	1000 mm, 5 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020504 (rev1).igs \| 219.9 KB STP 3020504 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 5 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020505	1000 mm, 5 mm, 5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020505 (rev1).igs \| 220.2 KB STP 3020505 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 5 mm	Höhe 5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020601	1000 mm, 6 mm, 1 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020601 (rev1).igs \| 220.2 KB STP 3020601 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 1 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020602	1000 mm, 6 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020602 (rev1).igs \| 220.7 KB STP 3020602 (rev1).stp \| 74.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30206025	1000 mm, 6 mm, 2.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30206025 (rev1).igs \| 220.9 KB STP 30206025 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 2.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020603	1000 mm, 6 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020603 (rev1).igs \| 221.3 KB STP 3020603 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020604	1000 mm, 6 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020604 (rev1).igs \| 220.9 KB STP 3020604 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020605	1000 mm, 6 mm, 5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020605 (rev1).igs \| 221 KB STP 3020605 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020606	1000 mm, 6 mm, 6 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020606 (rev1).igs \| 221.5 KB STP 3020606 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 6 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020607	1000 mm, 6 mm, 7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020607 (rev1).igs \| 221.6 KB STP 3020607 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020608	1000 mm, 6 mm, 8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020608 (rev1).igs \| 221 KB STP 3020608 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
302064032	1000 mm, 6.4 mm, 3.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 302064032 (rev1).igs \| 220.3 KB STP 302064032 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6.4 mm	Höhe 3.2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
302064064	1000 mm, 6.4 mm, 6.4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 302064064 (rev1).igs \| 220.2 KB STP 302064064 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6.4 mm	Höhe 6.4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020701	1000 mm, 7 mm, 1 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020701 (rev1).igs \| 220.3 KB STP 3020701 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7 mm	Höhe 1 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020702	1000 mm, 7 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020702 (rev1).igs \| 220.9 KB STP 3020702 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30207032	1000 mm, 7 mm, 3.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30207032 (rev1).igs \| 221.5 KB STP 30207032 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7 mm	Höhe 3.2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020705	1000 mm, 7 mm, 5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020705 (rev1).igs \| 221.2 KB STP 3020705 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7 mm	Höhe 5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020706	1000 mm, 7 mm, 6 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020706 (rev1).igs \| 221.6 KB STP 3020706 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7 mm	Höhe 6 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020707	1000 mm, 7 mm, 7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020707 (rev1).igs \| 221.8 KB STP 3020707 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7 mm	Höhe 7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020802	1000 mm, 8 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020802 (rev1).igs \| 219.7 KB STP 3020802 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020803	1000 mm, 8 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020803 (rev1).igs \| 220.1 KB STP 3020803 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020804	1000 mm, 8 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020804 (rev1).igs \| 219.3 KB STP 3020804 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020805	1000 mm, 8 mm, 5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020805 (rev1).igs \| 219.7 KB STP 3020805 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020808	1000 mm, 8 mm, 8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020808 (rev1).igs \| 219.5 KB STP 3020808 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020812	1000 mm, 8 mm, 12 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020812 (rev1).igs \| 220.4 KB STP 3020812 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 12 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020903	1000 mm, 9 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020903 (rev1).igs \| 221.6 KB STP 3020903 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020905	1000 mm, 9 mm, 5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020905 (rev1).igs \| 221.2 KB STP 3020905 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9 mm	Höhe 5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020906	1000 mm, 9 mm, 6 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020906 (rev1).igs \| 221.6 KB STP 3020906 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9 mm	Höhe 6 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020907	1000 mm, 9 mm, 7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020907 (rev1).igs \| 221.8 KB STP 3020907 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9 mm	Höhe 7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3020909	1000 mm, 9 mm, 9 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3020909 (rev1).igs \| 221.8 KB STP 3020909 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9 mm	Höhe 9 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
302095032	1000 mm, 9.5 mm, 3.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 302095032 (rev1).igs \| 221.5 KB STP 302095032 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9.5 mm	Höhe 3.2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3029564	1000 mm, 9.5 mm, 6.4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3029564 (rev1).igs \| 221.3 KB STP 3029564 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9.5 mm	Höhe 6.4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
302095095	1000 mm, 9.5 mm, 9.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 302095095 (rev1).igs \| 221.8 KB STP 302095095 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9.5 mm	Höhe 9.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30210005	1000 mm, 10 mm, 0.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30210005 (rev1).igs \| 220.1 KB STP 30210005 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 0.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021001	1000 mm, 10 mm, 1 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021001 (rev1).igs \| 220.1 KB STP 3021001 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 1 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021002	1000 mm, 10 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021002 (rev1).igs \| 220.2 KB STP 3021002 (rev1).stp \| 74.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021003	1000 mm, 10 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021003 (rev1).igs \| 220.6 KB STP 3021003 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021004	1000 mm, 10 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021004 (rev1).igs \| 219.9 KB STP 3021004 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021005	1000 mm, 10 mm, 5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021005 (rev1).igs \| 220.2 KB STP 3021005 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021007	1000 mm, 10 mm, 7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021007 (rev1).igs \| 220.9 KB STP 3021007 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack 742707004
3021008	1000 mm, 10 mm, 8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021008 (rev1).igs \| 220 KB STP 3021008 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021010	1000 mm, 10 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021010 (rev1).igs \| 220.2 KB STP 3021010 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021012	1000 mm, 10 mm, 12 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021012 (rev1).igs \| 220.9 KB STP 3021012 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 12 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021013	1000 mm, 10 mm, 13 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021013 (rev1).igs \| 220.7 KB STP 3021013 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 13 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021015	1000 mm, 10 mm, 15 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021015 (rev1).igs \| 220.9 KB STP 3021015 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 15 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021025	1000 mm, 10 mm, 25 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021025 (rev1).igs \| 219.7 KB STP 3021025 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 25 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021030	1000 mm, 10 mm, 30 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021030 (rev1).igs \| 220.9 KB STP 3021030 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 30 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
302105115	1000 mm, 10.5 mm, 11.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 302105115 (rev1).igs \| 221.3 KB STP 302105115 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10.5 mm	Höhe 11.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
302115105	1000 mm, 11.5 mm, 10.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 302115105 (rev1).igs \| 221.5 KB STP 302115105 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 11.5 mm	Höhe 10.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30213064	1000 mm, 12 mm, 6.4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30213064 (rev1).igs \| 221.3 KB STP 30213064 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 12 mm	Höhe 6.4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30213095	1000 mm, 12 mm, 9.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30213095 (rev1).igs \| 221.8 KB STP 30213095 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 12 mm	Höhe 9.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021210	1000 mm, 12 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021210 (rev1).igs \| 221.2 KB STP 3021210 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 12 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021313	1000 mm, 13 mm, 13 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021313 (rev1).igs \| 219.7 KB STP 3021313 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 13 mm	Höhe 13 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021213	1000 mm, 12 mm, 13 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021213 (rev1).igs \| 221.6 KB STP 3021213 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 12 mm	Höhe 13 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021301	1000 mm, 13 mm, 1 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021301 (rev1).igs \| 221.4 KB STP 3021301 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 13 mm	Höhe 1 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021302	1000 mm, 13 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021302 (rev1).igs \| 220.9 KB STP 3021302 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 13 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021303	1000 mm, 13 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021303 (rev1).igs \| 221.5 KB STP 3021303 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 13 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021305	1000 mm, 13 mm, 5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021305 (rev1).igs \| 221.2 KB STP 3021305 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 13 mm	Höhe 5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021307	1000 mm, 13 mm, 7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021307 (rev1).igs \| 221.7 KB STP 3021307 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 13 mm	Höhe 7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021310	1000 mm, 13 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021310 (rev1).igs \| 221.2 KB STP 3021310 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 13 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021414	1000 mm, 14 mm, 14 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021414 (rev1).igs \| 221.6 KB STP 3021414 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 14 mm	Höhe 14 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021504	1000 mm, 15 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021504 (rev1).igs \| 221.1 KB STP 3021504 (rev1).stp \| 74.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 15 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021508	1000 mm, 15 mm, 8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021508 (rev1).igs \| 221.2 KB STP 3021508 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 15 mm	Höhe 8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021510	1000 mm, 15 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021510 (rev1).igs \| 221.2 KB STP 3021510 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 15 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021707	1000 mm, 17 mm, 7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021707 (rev1).igs \| 221.8 KB STP 3021707 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 17 mm	Höhe 7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3021717	1000 mm, 17 mm, 17 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3021717 (rev1).igs \| 221.8 KB STP 3021717 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 17 mm	Höhe 17 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3022010	1000 mm, 20 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3022010 (rev1).igs \| 220.2 KB STP 3022010 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 20 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3022104	1000 mm, 21 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3022104 (rev1).igs \| 220.6 KB STP 3022104 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 21 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3022202	1000 mm, 22 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3022202 (rev1).igs \| 220.5 KB STP 3022202 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 22 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3022303	1000 mm, 23 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3022303 (rev1).igs \| 221.1 KB STP 3022303 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 23 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30225015	1000 mm, 25 mm, 1.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30225015 (rev1).igs \| 220.5 KB STP 30225015 (rev1).stp \| 74.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 25 mm	Höhe 1.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3022510	1000 mm, 25 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3022510 (rev1).igs \| 220.2 KB STP 3022510 (rev1).stp \| 74.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 25 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3023002	1000 mm, 30 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3023002 (rev1).igs \| 220.9 KB STP 3023002 (rev1).stp \| 74.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 30 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3023502	1000 mm, 35 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3023502 (rev1).igs \| 221.9 KB STP 3023502 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 35 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3024502	1000 mm, 45 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3024502 (rev1).igs \| 220.9 KB STP 3024502 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 45 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3025602	1000 mm, 56 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3025602 (rev1).igs \| 220.9 KB STP 3025602 (rev1).stp \| 74.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 56 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30302015	1000 mm, 2 mm, 1.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30302015 (rev1).igs \| 114.1 KB STP 30302015 (rev1).stp \| 30.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 2 mm	Höhe 1.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030202	1000 mm, 2 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030202 (rev1).igs \| 122.1 KB STP 3030202 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 2 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30323231	1000 mm, 2.3 mm, 2.3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30323231 (rev1).igs \| 122.2 KB STP 30323231 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 2.3 mm	Höhe 2.3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030303	1000 mm, 3 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030303 (rev1).igs \| 122.2 KB STP 3030303 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 3 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
303035015	1000 mm, 3.5 mm, 1.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 303035015 (rev1).igs \| 114.1 KB STP 303035015 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 3.5 mm	Höhe 1.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
303038023	1000 mm, 3.8 mm, 2.3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 303038023 (rev1).igs \| 114 KB STP 303038023 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 3.8 mm	Höhe 2.3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030403	1000 mm, 3.8 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030403 (rev1).igs \| 121.7 KB STP 3030403 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 3.8 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30304031	1000 mm, 4 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30304031 (rev1).igs \| 122 KB STP 30304031 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 4 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
303045018	1000 mm, 4.5 mm, 1.8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 303045018 (rev1).igs \| 114.2 KB STP 303045018 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 4.5 mm	Höhe 1.8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030602	1000 mm, 6 mm, 2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030602 (rev1).igs \| 114 KB STP 3030602 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030604	1000 mm, 6 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030604 (rev1).igs \| 121.7 KB STP 3030604 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030605	1000 mm, 6 mm, 5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030605 (rev1).igs \| 121.7 KB STP 3030605 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
303064032	1000 mm, 6.4 mm, 3.2 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 303064032 (rev1).igs \| 113 KB STP 303064032 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6.4 mm	Höhe 3.2 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30364361	1000 mm, 6.4 mm, 3.6 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30364361 (rev1).igs \| 116.6 KB STP 30364361 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6.4 mm	Höhe 3.6 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30307025	1000 mm, 7 mm, 2.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30307025 (rev1).igs \| 113.9 KB STP 30307025 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7 mm	Höhe 2.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
303076016	1000 mm, 7.6 mm, 1.6 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 303076016 (rev1).igs \| 114 KB STP 303076016 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7.6 mm	Höhe 1.6 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
303076048	1000 mm, 7.6 mm, 4.8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 303076048 (rev1).igs \| 122.1 KB STP 303076048 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 7.6 mm	Höhe 4.8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030804	1000 mm, 8 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030804 (rev1).igs \| 113 KB STP 3030804 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30308055	1000 mm, 8 mm, 5.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30308055 (rev1).igs \| 122.1 KB STP 30308055 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 5.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030806	1000 mm, 8 mm, 6 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030806 (rev1).igs \| 122.1 KB STP 3030806 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 6 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack 742707004
303085035	1000 mm, 8.5 mm, 3.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 303085035 (rev1).igs \| 114.2 KB STP 303085035 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8.5 mm	Höhe 3.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3030903	1000 mm, 9 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3030903 (rev1).igs \| 114.2 KB STP 3030903 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30395641	1000 mm, 9.5 mm, 6.4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30395641 (rev1).igs \| 121.9 KB STP 30395641 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 9.5 mm	Höhe 6.4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3031004	1000 mm, 10 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3031004 (rev1).igs \| 114.1 KB STP 3031004 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3031007	1000 mm, 10 mm, 7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3031007 (rev1).igs \| 122.2 KB STP 3031007 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3031008	1000 mm, 10 mm, 8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3031008 (rev1).igs \| 122.1 KB STP 3031008 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3031010	1000 mm, 10 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3031010 (rev1).igs \| 122.1 KB STP 3031010 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3031018	1000 mm, 10 mm, 18 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3031018 (rev1).igs \| 138.2 KB STP 3031018 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 18 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3031210	1000 mm, 12 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3031210 (rev1).igs \| 122.2 KB STP 3031210 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 12 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3031313	1000 mm, 12.7 mm, 12.7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3031313 (rev1).igs \| 119.7 KB STP 3031313 (rev1).stp \| 30.6 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 12.7 mm	Höhe 12.7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30906035	1000 mm, 6 mm, 3.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30906035 (rev1).igs \| 260.5 KB STP 30906035 (rev1).stp \| 80.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 3.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3090606	1000 mm, 6 mm, 6 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3090606 (rev1).igs \| 260.3 KB STP 3090606 (rev1).stp \| 80.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 6 mm	Höhe 6 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3091010	1000 mm, 10 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3091010 (rev1).igs \| 260.8 KB STP 3091010 (rev1).stp \| 80.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3091009	1000 mm, 10.7 mm, 9.8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3091009 (rev1).igs \| 261 KB STP 3091009 (rev1).stp \| 80.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 10.7 mm	Höhe 9.8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3091111	1000 mm, 11 mm, 11 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3091111 (rev1).igs \| 261.5 KB STP 3091111 (rev1).stp \| 80.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 11 mm	Höhe 11 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3091418	1000 mm, 14.7 mm, 17.9 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3091418 (rev1).igs \| 261.3 KB STP 3091418 (rev1).stp \| 80.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 14.7 mm	Höhe 17.9 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 86 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3080803	1000 mm, 8 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3080803 (rev1).igs \| 169.3 KB STP 3080803 (rev1).stp \| 51.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3081710	1000 mm, 17 mm, 10 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3081710 (rev1).igs \| 178 KB STP 3081710 (rev1).stp \| 51.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 17 mm	Höhe 10 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
3081804	1000 mm, 18 mm, 4 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 3081804 (rev1).igs \| 169.5 KB STP 3081804 (rev1).stp \| 51.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 18 mm	Höhe 4 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30818045	1000 mm, 18 mm, 4.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30818045 (rev1).igs \| 169.7 KB STP 30818045 (rev1).stp \| 51.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 18 mm	Höhe 4.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
30829048	1000 mm, 29 mm, 4.8 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 30829048 (rev1).igs \| 170.1 KB STP 30829048 (rev1).stp \| 51.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 29 mm	Höhe 4.8 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
38008027	1000 mm, 8 mm, 2.7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 38008027 (rev1).igs \| 187.9 KB STP 38008027 (rev1).stp \| 65.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 8 mm	Höhe 2.7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
38111023	1000 mm, 11.3 mm, 2.3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 38111023 (rev1).igs \| 210.9 KB STP 38111023 (rev1).stp \| 65.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 11.3 mm	Höhe 2.3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
38111027	1000 mm, 11.3 mm, 2.7 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 38111027 (rev1).igs \| 210.7 KB STP 38111027 (rev1).stp \| 65.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 11.3 mm	Höhe 2.7 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack 742707004
38205603	1000 mm, 5.6 mm, 3 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 38205603 (rev1).igs \| 147.9 KB STP 38205603 (rev1).stp \| 57.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 5.6 mm	Höhe 3 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –
38313095	1000 mm, 12.7 mm, 9.5 mm	Simulation	Downloads 2 Dateien CAD-Dateien ZIP IGS 38313095 (rev1).igs \| 230 KB STP 38313095 (rev1).stp \| 58.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 1000 mm	Breite 12.7 mm	Höhe 9.5 mm	Abschirmwirkung @ 100 MHz 80 dB	Abschirmwirkung @ 1 GHz 75 dB	Oberflächenwiderstand 0.08 Ω	Material Polyurethan Schaum	Alpha-Rack –

Ein Leichtgewicht mit hervorragenden Abschirmungseigenschaften und Oberflächenleitfähigkeit durch das Nickel-Kupfer-Polyester-Gewebe. Der Schaumstoffkern ist feuerhemmend und zur einfachen Montage ist die Dichtung mit einer selbstklebenden Folie versehen.

Die WE-LT-Serie wurde entwickelt, um verschiedene EMI/RFI-Situationen zu lösen und um Abschirmungsanforderungen zu erfüllen.

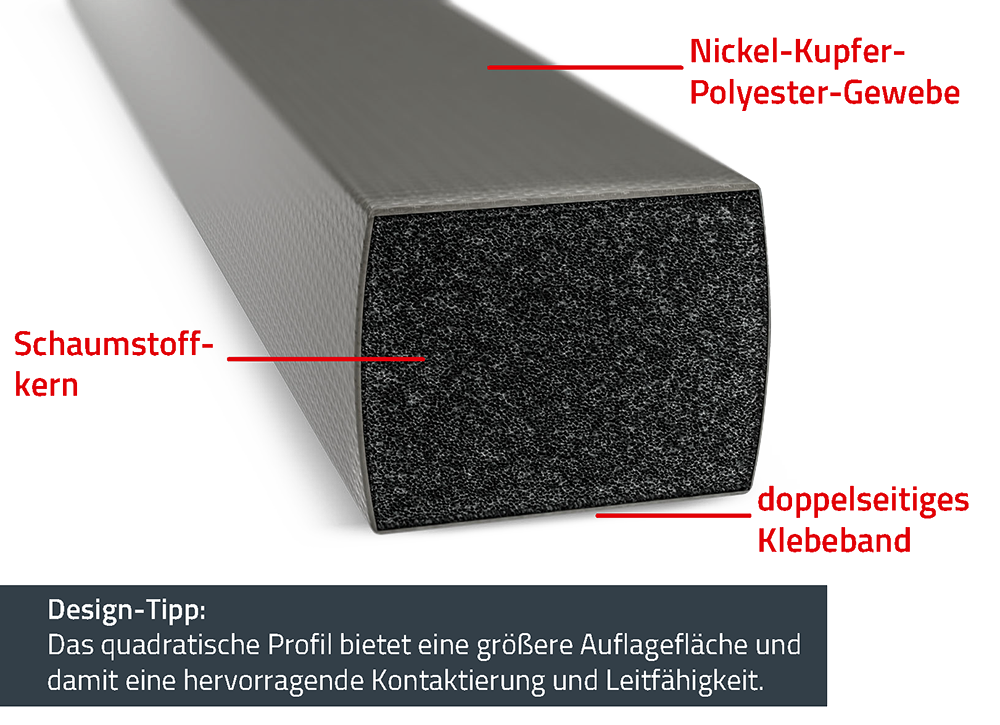

Bild einer leitenden Textildichtung und deren Vorteile

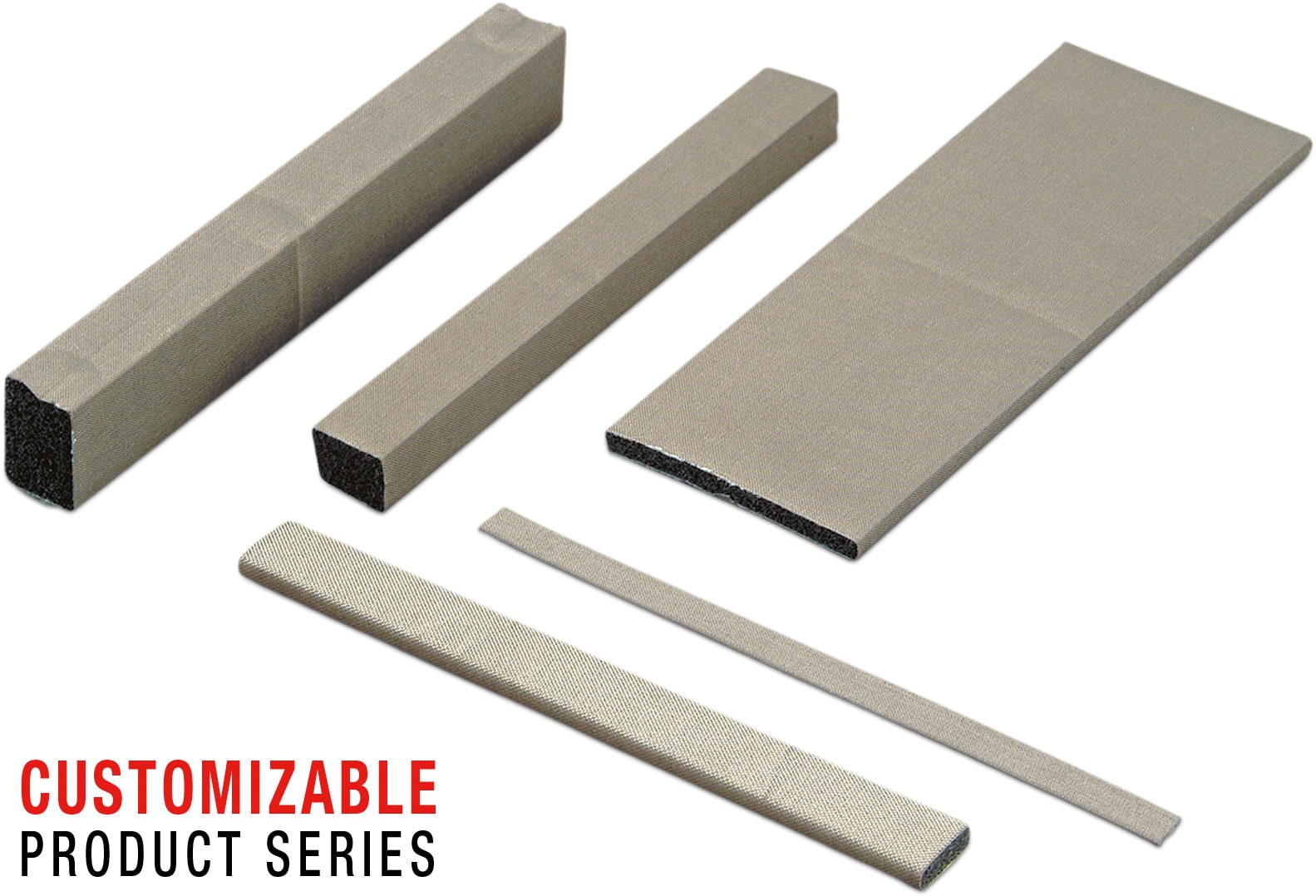

Bild der verschiedenen teitenden Textildichtungen — **Kostengünstig und zeitsparend**

Sparen Sie Kosten und Zeit mit einem unserer verschiedenen Profile ab Lager. Sonderlängen, ausgestanzte Muster sowie Dichtungen aus anderen Materialien (z.B. Aluminium) und mit leitfähigem Klebeband können auf Anfrage angefertigt werden.

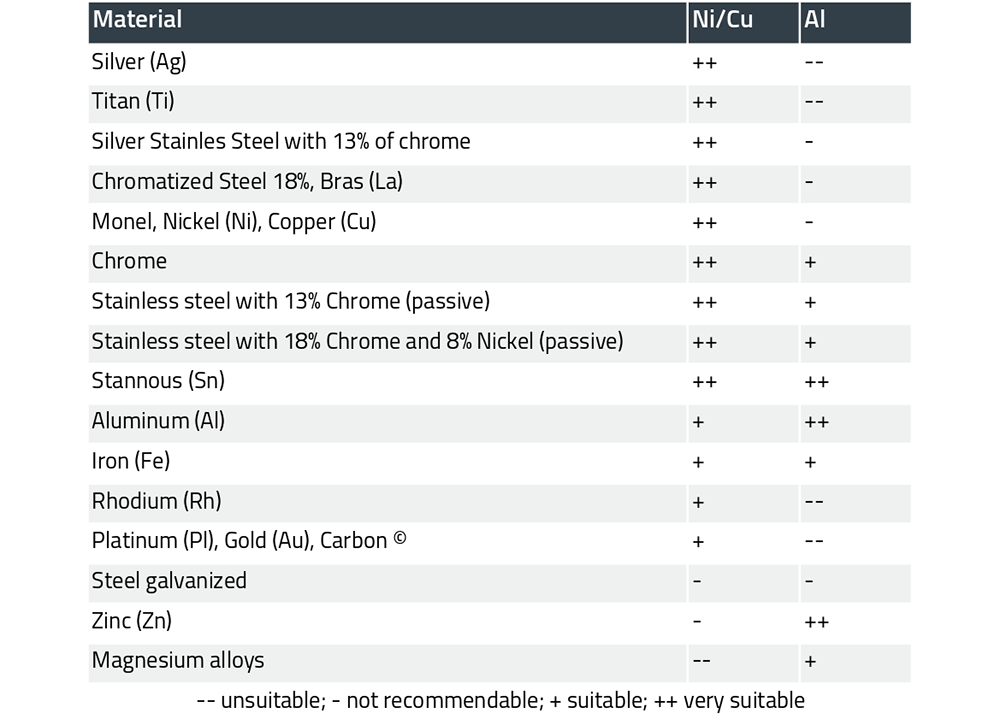

Tablle mit Daten zu Materialien und deren Kombination — **Eignung der Materialpaarungen**

Die Materialpaarung bestimmter Werkstoffe setzt einen galvanischen Prozess in Gang, der zur Korrosion der Oberflächen führt und die Leitfähigkeit verringert. Insbesondere in Umgebungen, in denen mit erhöhter Korrosion zu rechnen ist, sollte das Abschirmmaterial passend zum Gehäusematerial gewählt werden.

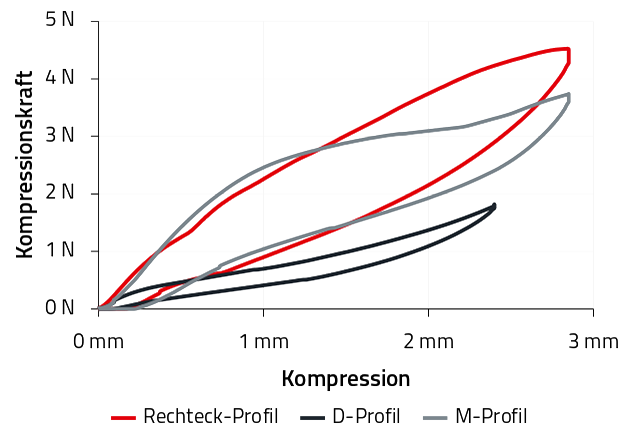

Lininendiagramm des Kompressionsgraphen — **Kompression**

Eine gleichmäßige Kompression von 30 % ist empfehlenswert, um den Übergangswiderstand niedrig und über lange Zeit stabil zu halten und Toleranzen auszugleichen. Die Kompressionskraft hängt vom Profil der Dichtung ab.

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Alpha-Rack EMV: Ferrite / Varistoren / Abschirmung

Videos

Würth Elektronik Webinar: Leitfaden zur elektromagnetischen Schirmung von elektronischen Geräten

Videos

Würth Elektronik Webinar: Einmaleins der Schirmung - der Ansatz eines Designers

Videos

#askLorandt erklärt: Auswirkung einer EMV-Abschirmdichtung auf ein Störfeld
