WE-LQ SMT-Induktivität

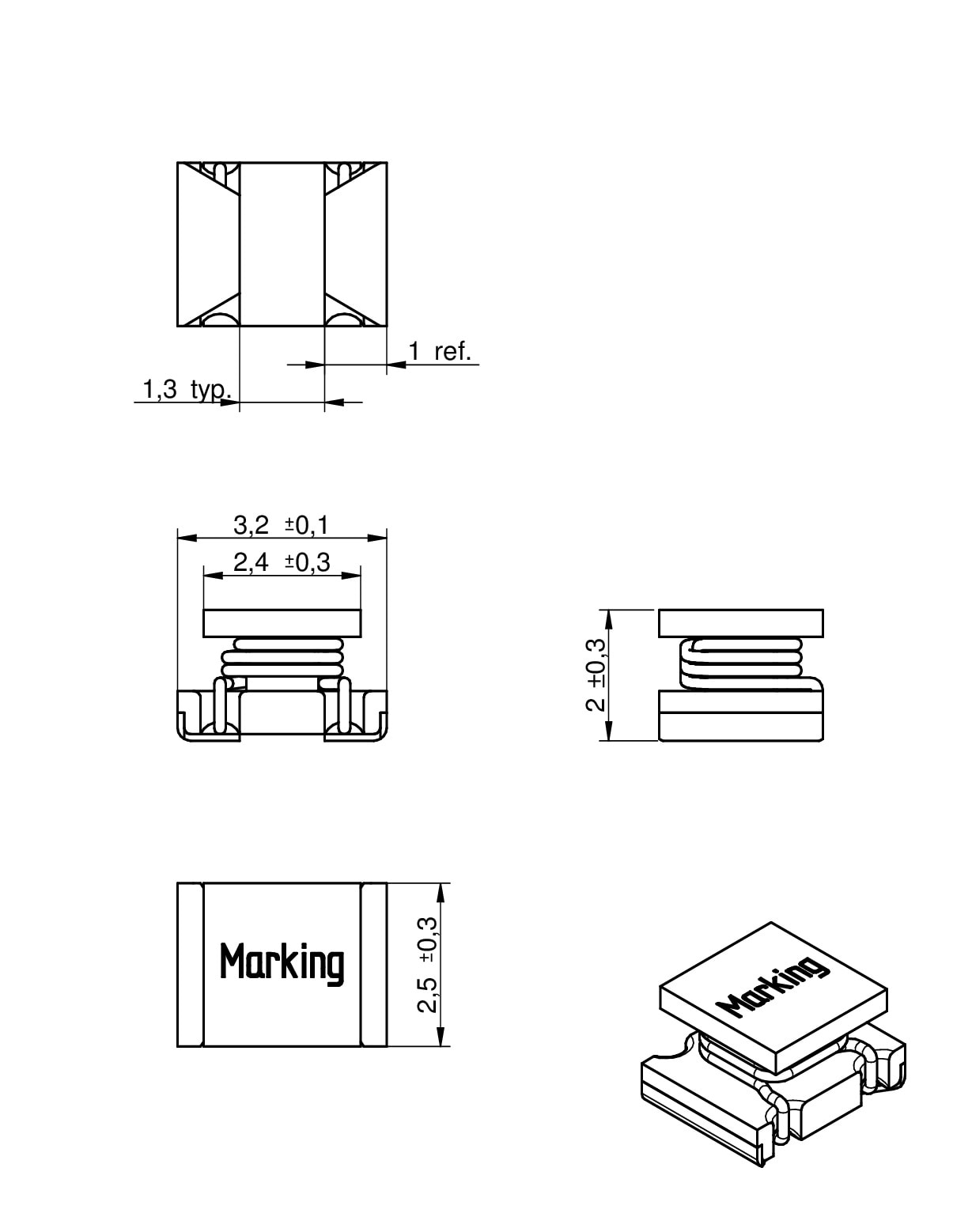

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
1210		3.2	2.5	2	SMT
1812		4.5	3.2	2.6	SMT

LTSpice-Dateien

LT

LTSpice_WE-LQ (rev22b).zip

|

2.8 KB

Merkmale

Miniatur-Ferritkern mit geringen Kernverlusten
Miniaturinduktivität für kompakte Schaltungen
Hohe Güte bei hohen Frequenzen
Geringer DC-Widerstand
Betriebstemperatur: –40 ºC bis +125 ºC
Empfohlenes Lötverfahren: Reflow

Anwendung

DC/DC-Schaltregler von Linear Technology, National Semiconductor, Texas Instruments, Fairchild Semiconductor, ON Semiconductor, STMicroelectronics, Maxim, Semtech, MPS, Exar, Analogic Tech, Diodes und Cologne Chip
EMV-Filter
HF-Schaltungen

Application Notes

Artikeldaten

Alle

1210

1812

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (Ω)	f_res (MHz)	Q (%)	Design Kit
744032001	1 µH, 0.75 A, 3.2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1 µH	Nennstrom 0.75 A	Sättigungsstrom 3.2 A	Gleichstromwiderstand 0.1 Ω	Eigenresonanzfrequenz 100 MHz	Güte 20 %	Design Kit 744032
744045001	1 µH, 1.8 A, 4.4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1 µH	Nennstrom 1.8 A	Sättigungsstrom 4.4 A	Gleichstromwiderstand 0.08 Ω	Eigenresonanzfrequenz 165 MHz	Güte 40 %	Design Kit 744032
7440320015	1.5 µH, 0.66 A, 2.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.5 µH	Nennstrom 0.66 A	Sättigungsstrom 2.1 A	Gleichstromwiderstand 0.13 Ω	Eigenresonanzfrequenz 75 MHz	Güte 20 %	Design Kit 744032
7440450015	1.5 µH, 1.75 A, 4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.5 µH	Nennstrom 1.75 A	Sättigungsstrom 4 A	Gleichstromwiderstand 0.09 Ω	Eigenresonanzfrequenz 130 MHz	Güte 42 %	Design Kit 744032
7440320018	1.8 µH, 0.64 A, 2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.8 µH	Nennstrom 0.64 A	Sättigungsstrom 2 A	Gleichstromwiderstand 0.14 Ω	Eigenresonanzfrequenz 60 MHz	Güte 20 %	Design Kit 744032
7440450018	1.8 µH, 1.7 A, 3.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.8 µH	Nennstrom 1.7 A	Sättigungsstrom 3.5 A	Gleichstromwiderstand 0.1 Ω	Eigenresonanzfrequenz 100 MHz	Güte 45 %	Design Kit 744032
744032002	2.2 µH, 0.62 A, 1.8 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.2 µH	Nennstrom 0.62 A	Sättigungsstrom 1.8 A	Gleichstromwiderstand 0.15 Ω	Eigenresonanzfrequenz 50 MHz	Güte 20 %	Design Kit 744032
744045002	2.2 µH, 1.6 A, 2.75 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.2 µH	Nennstrom 1.6 A	Sättigungsstrom 2.75 A	Gleichstromwiderstand 0.11 Ω	Eigenresonanzfrequenz 80 MHz	Güte 40 %	Design Kit 744032
7440320027	2.7 µH, 0.6 A, 1.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.7 µH	Nennstrom 0.6 A	Sättigungsstrom 1.6 A	Gleichstromwiderstand 0.18 Ω	Eigenresonanzfrequenz 43 MHz	Güte 20 %	Design Kit 744032
7440450027	2.7 µH, 1.5 A, 2.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.7 µH	Nennstrom 1.5 A	Sättigungsstrom 2.7 A	Gleichstromwiderstand 0.12 Ω	Eigenresonanzfrequenz 63 MHz	Güte 40 %	Design Kit 744032
744032003	3.3 µH, 0.58 A, 1.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.3 µH	Nennstrom 0.58 A	Sättigungsstrom 1.5 A	Gleichstromwiderstand 0.2 Ω	Eigenresonanzfrequenz 38 MHz	Güte 20 %	Design Kit 744032
744045003	3.3 µH, 1.4 A, 2.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.3 µH	Nennstrom 1.4 A	Sättigungsstrom 2.7 A	Gleichstromwiderstand 0.13 Ω	Eigenresonanzfrequenz 58 MHz	Güte 45 %	Design Kit 744032
7440320039	3.9 µH, 0.54 A, 1.35 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.9 µH	Nennstrom 0.54 A	Sättigungsstrom 1.35 A	Gleichstromwiderstand 0.25 Ω	Eigenresonanzfrequenz 35 MHz	Güte 20 %	Design Kit 744032
7440450039	3.9 µH, 1.32 A, 2.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.9 µH	Nennstrom 1.32 A	Sättigungsstrom 2.5 A	Gleichstromwiderstand 0.14 Ω	Eigenresonanzfrequenz 54 MHz	Güte 40 %	Design Kit 744032
744032004	4.7 µH, 0.49 A, 1.25 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 4.7 µH	Nennstrom 0.49 A	Sättigungsstrom 1.25 A	Gleichstromwiderstand 0.28 Ω	Eigenresonanzfrequenz 31 MHz	Güte 20 %	Design Kit 744032
744045004	4.7 µH, 1.24 A, 2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 4.7 µH	Nennstrom 1.24 A	Sättigungsstrom 2 A	Gleichstromwiderstand 0.15 Ω	Eigenresonanzfrequenz 45 MHz	Güte 36 %	Design Kit 744032
7440320056	5.6 µH, 0.44 A, 1.15 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 5.6 µH	Nennstrom 0.44 A	Sättigungsstrom 1.15 A	Gleichstromwiderstand 0.36 Ω	Eigenresonanzfrequenz 28 MHz	Güte 20 %	Design Kit 744032
7440450056	5.6 µH, 1.18 A, 1.9 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 5.6 µH	Nennstrom 1.18 A	Sättigungsstrom 1.9 A	Gleichstromwiderstand 0.18 Ω	Eigenresonanzfrequenz 41 MHz	Güte 36 %	Design Kit 744032
744032006	6.8 µH, 0.42 A, 1.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 6.8 µH	Nennstrom 0.42 A	Sättigungsstrom 1.1 A	Gleichstromwiderstand 0.4 Ω	Eigenresonanzfrequenz 25 MHz	Güte 20 %	Design Kit 744032
744045006	6.8 µH, 1.1 A, 1.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 6.8 µH	Nennstrom 1.1 A	Sättigungsstrom 1.6 A	Gleichstromwiderstand 0.2 Ω	Eigenresonanzfrequenz 37 MHz	Güte 36 %	Design Kit 744032
744032008	8.2 µH, 0.39 A, 0.95 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 8.2 µH	Nennstrom 0.39 A	Sättigungsstrom 0.95 A	Gleichstromwiderstand 0.45 Ω	Eigenresonanzfrequenz 23 MHz	Güte 20 %	Design Kit 744032
744045008	8.2 µH, 1 A, 1.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 8.2 µH	Nennstrom 1 A	Sättigungsstrom 1.6 A	Gleichstromwiderstand 0.25 Ω	Eigenresonanzfrequenz 34 MHz	Güte 36 %	Design Kit 744032
744032100	10 µH, 0.32 A, 0.85 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 10 µH	Nennstrom 0.32 A	Sättigungsstrom 0.85 A	Gleichstromwiderstand 0.65 Ω	Eigenresonanzfrequenz 20 MHz	Güte 35 %	Design Kit 744032
744045100	10 µH, 0.95 A, 1.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 10 µH	Nennstrom 0.95 A	Sättigungsstrom 1.5 A	Gleichstromwiderstand 0.3 Ω	Eigenresonanzfrequenz 30 MHz	Güte 48 %	Design Kit 744032
744032120	12 µH, 0.29 A, 0.78 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12 µH	Nennstrom 0.29 A	Sättigungsstrom 0.78 A	Gleichstromwiderstand 0.7 Ω	Eigenresonanzfrequenz 18 MHz	Güte 35 %	Design Kit 744032
744045120	12 µH, 0.8 A, 1.4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 12 µH	Nennstrom 0.8 A	Sättigungsstrom 1.4 A	Gleichstromwiderstand 0.42 Ω	Eigenresonanzfrequenz 28 MHz	Güte 48 %	Design Kit 744032
744032150	15 µH, 0.27 A, 0.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 15 µH	Nennstrom 0.27 A	Sättigungsstrom 0.7 A	Gleichstromwiderstand 1 Ω	Eigenresonanzfrequenz 16 MHz	Güte 35 %	Design Kit 744032
744045150	15 µH, 0.73 A, 1.24 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 15 µH	Nennstrom 0.73 A	Sättigungsstrom 1.24 A	Gleichstromwiderstand 0.5 Ω	Eigenresonanzfrequenz 26 MHz	Güte 45 %	Design Kit 744032
744032180	18 µH, 0.24 A, 0.65 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 18 µH	Nennstrom 0.24 A	Sättigungsstrom 0.65 A	Gleichstromwiderstand 1.1 Ω	Eigenresonanzfrequenz 15 MHz	Güte 35 %	Design Kit 744032
744045180	18 µH, 0.68 A, 1.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 18 µH	Nennstrom 0.68 A	Sättigungsstrom 1.1 A	Gleichstromwiderstand 0.6 Ω	Eigenresonanzfrequenz 22 MHz	Güte 42 %	Design Kit 744032
744032220	22 µH, 0.22 A, 0.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 22 µH	Nennstrom 0.22 A	Sättigungsstrom 0.6 A	Gleichstromwiderstand 1.3 Ω	Eigenresonanzfrequenz 14 MHz	Güte 35 %	Design Kit 744032
744045220	22 µH, 0.63 A, 1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 22 µH	Nennstrom 0.63 A	Sättigungsstrom 1 A	Gleichstromwiderstand 0.7 Ω	Eigenresonanzfrequenz 20 MHz	Güte 50 %	Design Kit 744032
744045330	33 µH, 0.43 A, 0.85 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 33 µH	Nennstrom 0.43 A	Sättigungsstrom 0.85 A	Gleichstromwiderstand 1.1 Ω	Eigenresonanzfrequenz 18 MHz	Güte 55 %	Design Kit –
744045470	47 µH, 0.39 A, 0.73 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 47 µH	Nennstrom 0.39 A	Sättigungsstrom 0.73 A	Gleichstromwiderstand 1.5 Ω	Eigenresonanzfrequenz 16 MHz	Güte 55 %	Design Kit –
744032470	47 µH, 0.146 A, 0.4 A	Simulation –	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 47 µH	Nennstrom 0.146 A	Sättigungsstrom 0.4 A	Gleichstromwiderstand 3 Ω	Eigenresonanzfrequenz 11 MHz	Güte 40 %	Design Kit –
744032680	68 µH, 0.13 A, 0.3 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 68 µH	Nennstrom 0.13 A	Sättigungsstrom 0.3 A	Gleichstromwiderstand 3.8 Ω	Eigenresonanzfrequenz 9 MHz	Güte 35 %	Design Kit 744032
744045680	68 µH, 0.33 A, 0.61 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 68 µH	Nennstrom 0.33 A	Sättigungsstrom 0.61 A	Gleichstromwiderstand 2.1 Ω	Eigenresonanzfrequenz 15 MHz	Güte 55 %	Design Kit –
744045820	82 µH, 0.3 A, 0.57 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 82 µH	Nennstrom 0.3 A	Sättigungsstrom 0.57 A	Gleichstromwiderstand 2.3 Ω	Eigenresonanzfrequenz 12 MHz	Güte 55 %	Design Kit –
744032101	100 µH, 0.1 A, 0.25 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 100 µH	Nennstrom 0.1 A	Sättigungsstrom 0.25 A	Gleichstromwiderstand 6.5 Ω	Eigenresonanzfrequenz 8 MHz	Güte 40 %	Design Kit 744032
744045210	100 µH, 0.27 A, 0.45 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 100 µH	Nennstrom 0.27 A	Sättigungsstrom 0.45 A	Gleichstromwiderstand 2.5 Ω	Eigenresonanzfrequenz 10 MHz	Güte 60 %	Design Kit –
744032121	120 µH, 0.095 A, 0.18 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 120 µH	Nennstrom 0.095 A	Sättigungsstrom 0.18 A	Gleichstromwiderstand 7 Ω	Eigenresonanzfrequenz 7 MHz	Güte 40 %	Design Kit 744032
744045215	150 µH, 0.22 A, 0.42 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 150 µH	Nennstrom 0.22 A	Sättigungsstrom 0.42 A	Gleichstromwiderstand 3.7 Ω	Eigenresonanzfrequenz 8 MHz	Güte 55 %	Design Kit –
744032221	220 µH, 0.075 A, 0.24 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 220 µH	Nennstrom 0.075 A	Sättigungsstrom 0.24 A	Gleichstromwiderstand 11.8 Ω	Eigenresonanzfrequenz 5 MHz	Güte 40 %	Design Kit –
744032331	330 µH, 0.065 A, 0.18 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 330 µH	Nennstrom 0.065 A	Sättigungsstrom 0.18 A	Gleichstromwiderstand 16.5 Ω	Eigenresonanzfrequenz 5 MHz	Güte 40 %	Design Kit –
744045391	390 µH, 0.11 A, 0.27 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 390 µH	Nennstrom 0.11 A	Sättigungsstrom 0.27 A	Gleichstromwiderstand 13 Ω	Eigenresonanzfrequenz 5 MHz	Güte 50 %	Design Kit –
744032471	470 µH, 0.055 A, 0.12 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1210 (rev1).igs \| 1.8 MB STP WE-LQ_1210 (rev1).stp \| 756.5 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 470 µH	Nennstrom 0.055 A	Sättigungsstrom 0.12 A	Gleichstromwiderstand 25 Ω	Eigenresonanzfrequenz 5 MHz	Güte 46 %	Design Kit –
744045471	470 µH, 0.105 A, 0.18 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 470 µH	Nennstrom 0.105 A	Sättigungsstrom 0.18 A	Gleichstromwiderstand 14.2 Ω	Eigenresonanzfrequenz 5 MHz	Güte 50 %	Design Kit –
744045681	680 µH, 0.09 A, 0.2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 680 µH	Nennstrom 0.09 A	Sättigungsstrom 0.2 A	Gleichstromwiderstand 16.8 Ω	Eigenresonanzfrequenz 3 MHz	Güte 45 %	Design Kit –
744045821	820 µH, 0.085 A, 0.15 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 820 µH	Nennstrom 0.085 A	Sättigungsstrom 0.15 A	Gleichstromwiderstand 20 Ω	Eigenresonanzfrequenz 2 MHz	Güte 50 %	Design Kit –
744045102	1000 µH, 0.07 A, 0.16 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1000 µH	Nennstrom 0.07 A	Sättigungsstrom 0.16 A	Gleichstromwiderstand 30 Ω	Eigenresonanzfrequenz 2 MHz	Güte 28 %	Design Kit –
744045152	1500 µH, 0.055 A, 0.095 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1500 µH	Nennstrom 0.055 A	Sättigungsstrom 0.095 A	Gleichstromwiderstand 38.5 Ω	Eigenresonanzfrequenz 2 MHz	Güte 35 %	Design Kit –
744045222	2200 µH, 0.04 A, 0.078 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LQ (rev23a).IntLib \| 376.5 KB CDS Cadence_WE-LQ (rev22b).zip \| 1.7 MB EAG Eagle_WE-LQ (rev25a).lbr \| 50.1 KB KIC KiCad_WE-LQ (rev25b).zip \| 590.2 KB ZUK Cadstar_WE-LQ (rev19a).zip \| 15 KB CAD-Dateien ZIP IGS WE-LQ_1812 (rev1).igs \| 2.3 MB STP WE-LQ_1812 (rev1).stp \| 992.3 KB Elektrische Modelle ZIP PSP PSpice_WE-LQ (rev22b).zip \| 10.5 KB SCS Spectre_WE-LQ (rev24a).mod \| 11.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2200 µH	Nennstrom 0.04 A	Sättigungsstrom 0.078 A	Gleichstromwiderstand 47 Ω	Eigenresonanzfrequenz 1 MHz	Güte 30 %	Design Kit –
