WE-LLCR Resonanzwandler

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Montageart

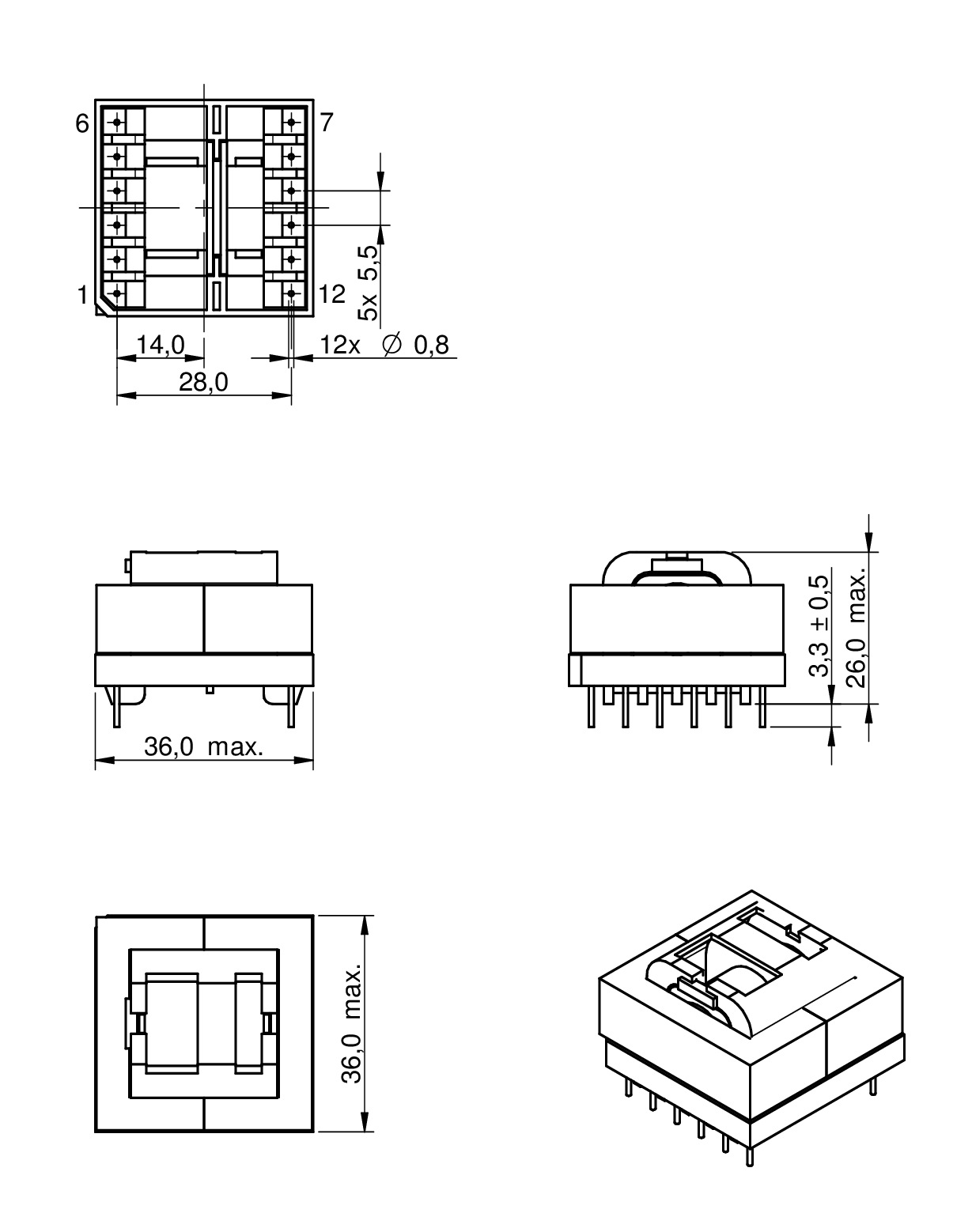

ETD34			36	36	26	THT

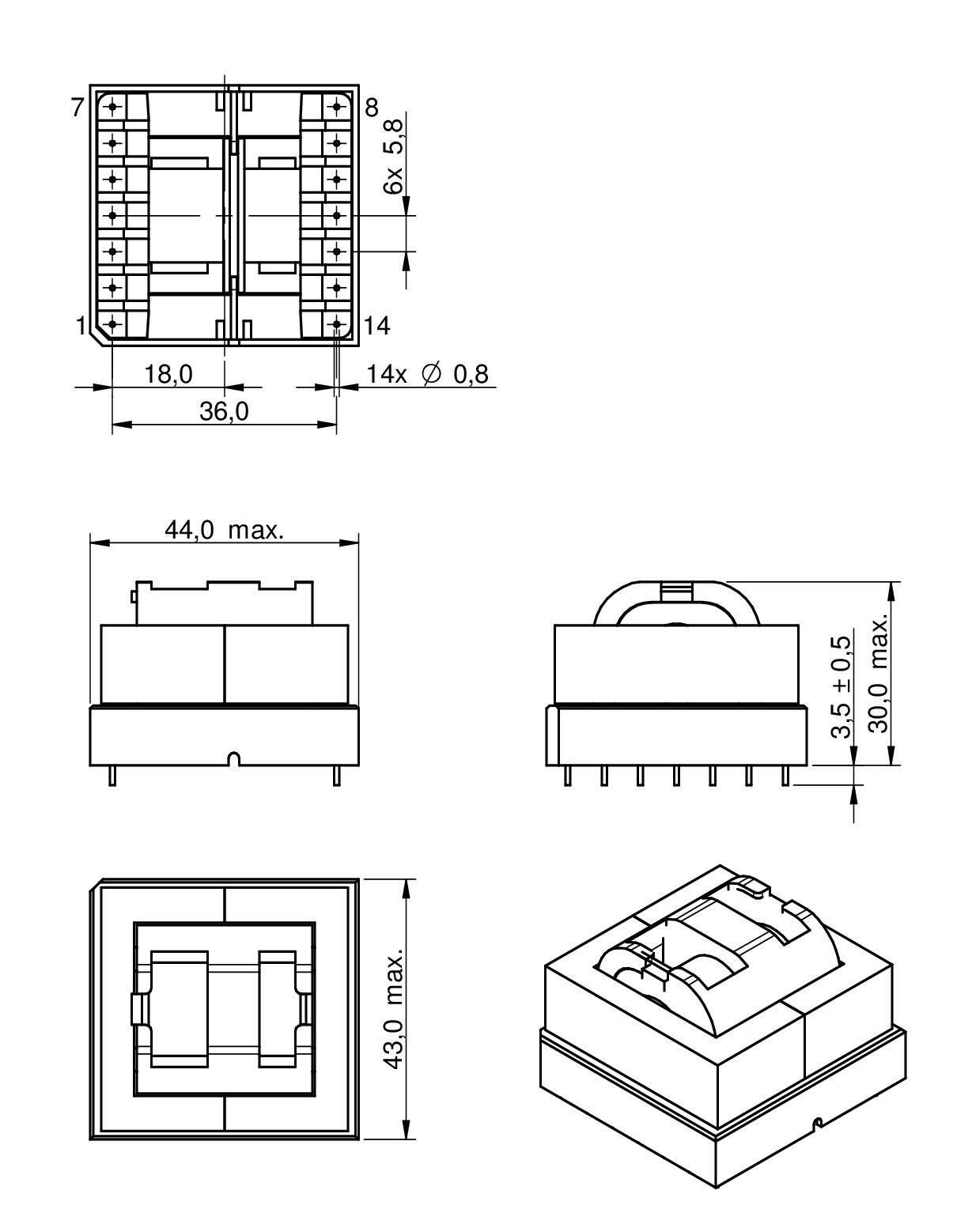

ETD39			43	44	30	THT

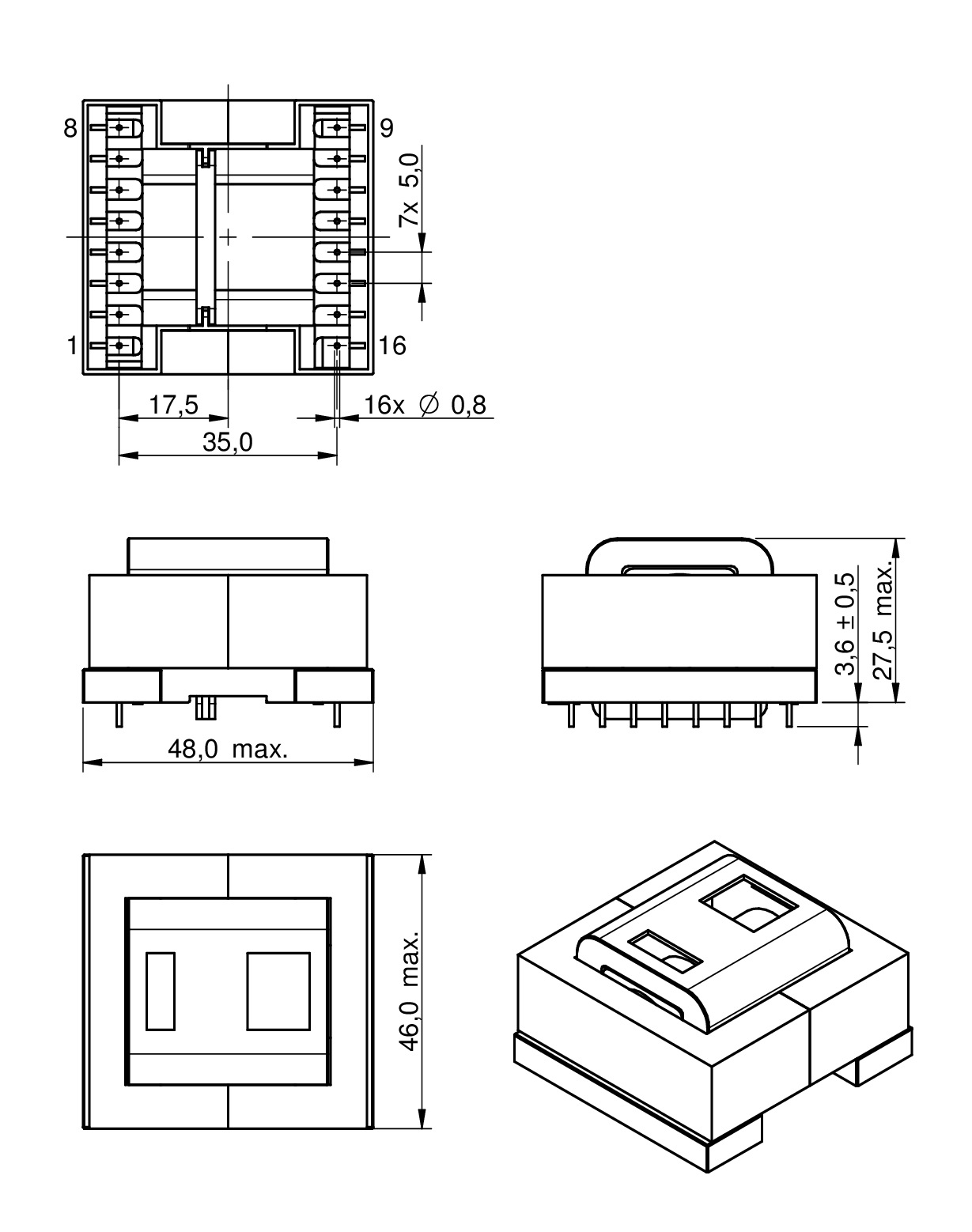

ETD44			46	48	27.5	THT

LTSpice-Dateien

LT
LTspice_WE-LLCR (rev22a).zip
|
8.7 KB

Merkmale

Transformer für hocheffiziente Netzteile
Eingangsspannung 360-400 V (DC)
Ausgangsspannung 12V, 24V oder 48V
Schaltfrequenzen von 70-120 kHz
Ausgangsleistung 150-250 W
Prüfspannung 4 kV (AC)
Verwendung von HF-Litze für niedrige Wirbelstromverluste
Definierte Streuinduktivität für Verwendung ohne zusätzliche Resonanzdrossel

Anwendung

Netzteile für PC, LED-Beleuchtung, sonstige Stromversorgung
Hoch effiziente Resonanzwandler

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

ETD34

ETD39

ETD44

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	V_in	V_Out1(V)	I_Out1(A)	V_aux(V)	L(µH)	f_switch(kHz)	n	L_S(µH)	I_SAT(A)	R_{DC 1}(mΩ)	R_{DC 2}(mΩ)	R_{DC 3}(mΩ)	R_{DC 4}(mΩ)	Bauform	Montageart	Muster
760895431	360 - 400 V (DC), 12 V, 12.5 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD34_LLCR (rev1).igs \| 1.9 MB STP WE-LLCR_ETD34_LLCR (rev1).stp \| 651.5 KB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 112.5 A	Hilfsspannung18 V	Induktivität600 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis35:2:2:3	Streuinduktivität100 µH	Sättigungsstrom2 A	Gleichstromwiderstand 1260 mΩ	Gleichstromwiderstand 23.1 mΩ	Gleichstromwiderstand 33.1 mΩ	Gleichstromwiderstand 4144 mΩ	BauformETD34	MontageartTHT
760895441	360 - 400 V (DC), 24 V, 6.2 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD34_LLCR (rev1).igs \| 1.9 MB STP WE-LLCR_ETD34_LLCR (rev1).stp \| 651.5 KB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 124 V	Ausgangsstrom 16.2 A	Hilfsspannung18 V	Induktivität600 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis35:4:4:3	Streuinduktivität100 µH	Sättigungsstrom2 A	Gleichstromwiderstand 1260 mΩ	Gleichstromwiderstand 28 mΩ	Gleichstromwiderstand 38 mΩ	Gleichstromwiderstand 4144 mΩ	BauformETD34	MontageartTHT
760895451	360 - 400 V (DC), 48 V, 3.1 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD34_LLCR (rev1).igs \| 1.9 MB STP WE-LLCR_ETD34_LLCR (rev1).stp \| 651.5 KB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 148 V	Ausgangsstrom 13.1 A	Hilfsspannung18 V	Induktivität600 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis35:8:8:3	Streuinduktivität100 µH	Sättigungsstrom2 A	Gleichstromwiderstand 1260 mΩ	Gleichstromwiderstand 226.5 mΩ	Gleichstromwiderstand 326.5 mΩ	Gleichstromwiderstand 4145 mΩ	BauformETD34	MontageartTHT
760895631	360 - 400 V (DC), 12 V, 16.7 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD39_LLCR (rev1).igs \| 2.4 MB STP WE-LLCR_ETD39_LLCR (rev1).stp \| 827.1 KB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 116.7 A	Hilfsspannung18 V	Induktivität500 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis35:2:2:3	Streuinduktivität95 µH	Sättigungsstrom3.5 A	Gleichstromwiderstand 1145 mΩ	Gleichstromwiderstand 22.5 mΩ	Gleichstromwiderstand 32.5 mΩ	Gleichstromwiderstand 4150 mΩ	BauformETD39	MontageartTHT
760895641	360 - 400 V (DC), 24 V, 8.3 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD39_LLCR (rev1).igs \| 2.4 MB STP WE-LLCR_ETD39_LLCR (rev1).stp \| 827.1 KB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 124 V	Ausgangsstrom 18.3 A	Hilfsspannung18 V	Induktivität500 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis35:4:4:3	Streuinduktivität95 µH	Sättigungsstrom3.5 A	Gleichstromwiderstand 1145 mΩ	Gleichstromwiderstand 27.5 mΩ	Gleichstromwiderstand 37.5 mΩ	Gleichstromwiderstand 4160 mΩ	BauformETD39	MontageartTHT
760895651	360 - 400 V (DC), 48 V, 4.2 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD39_LLCR (rev1).igs \| 2.4 MB STP WE-LLCR_ETD39_LLCR (rev1).stp \| 827.1 KB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 148 V	Ausgangsstrom 14.2 A	Hilfsspannung18 V	Induktivität500 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis35:8:8:3	Streuinduktivität95 µH	Sättigungsstrom3.5 A	Gleichstromwiderstand 1145 mΩ	Gleichstromwiderstand 221.5 mΩ	Gleichstromwiderstand 321.5 mΩ	Gleichstromwiderstand 4160 mΩ	BauformETD39	MontageartTHT
760895731	360 - 400 V (DC), 12 V, 20.8 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD44_LLCR (rev1).igs \| 3.4 MB STP WE-LLCR_ETD44_LLCR (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 112 V	Ausgangsstrom 120.8 A	Hilfsspannung18 V	Induktivität475 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis35:2:2:3	Streuinduktivität100 µH	Sättigungsstrom5 A	Gleichstromwiderstand 1128 mΩ	Gleichstromwiderstand 24 mΩ	Gleichstromwiderstand 34 mΩ	Gleichstromwiderstand 4192 mΩ	BauformETD44	MontageartTHT
760895741	360 - 400 V (DC), 24 V, 10.4 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD44_LLCR (rev1).igs \| 3.4 MB STP WE-LLCR_ETD44_LLCR (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 124 V	Ausgangsstrom 110.4 A	Hilfsspannung16 V	Induktivität400 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis27:3:3:2	Streuinduktivität65 µH	Sättigungsstrom4.3 A	Gleichstromwiderstand 175 mΩ	Gleichstromwiderstand 24.5 mΩ	Gleichstromwiderstand 34.5 mΩ	Gleichstromwiderstand 4150 mΩ	BauformETD44	MontageartTHT
760895751	360 - 400 V (DC), 48 V, 5.2 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LLCR (rev23a).IntLib \| 914 KB CDS Cadence_WE-LLCR (rev22a).zip \| 2.9 MB EAG Eagle_WE-LLCR (rev19a).lbr \| 34 KB KIC KiCad_WE-LLCR (rev25b).zip \| 554.1 KB ZUK Cadstar_WE-LLCR (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-LLCR_ETD44_LLCR (rev1).igs \| 3.4 MB STP WE-LLCR_ETD44_LLCR (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP Pspice_WE-LLCR (rev22a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 360 - 400 V (DC)	Ausgangsspannung 148 V	Ausgangsstrom 15.2 A	Hilfsspannung16 V	Induktivität400 µH	Switching Frequency 70 - 120	Übersetzungsverhältnis27:6:6:2	Streuinduktivität65 µH	Sättigungsstrom4.3 A	Gleichstromwiderstand 175 mΩ	Gleichstromwiderstand 212.2 mΩ	Gleichstromwiderstand 312.2 mΩ	Gleichstromwiderstand 4150 mΩ	BauformETD44	MontageartTHT
