WE-HCMD Hochstrominduktivität für TLVR-Anwendung | Passive Bauelemente

	Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
NEU	0910		9.3	6.1	10.2	SMT
NEU	1111		11.7	5.7	11	SMT

LTSpice-Dateien

LT
LTspice_WE-HCMD (rev24a).zip
|
2.3 KB

Merkmale

Sättigungsstrom bis zu 190 A
Niedriger R_dc bis zu 125uΩ
Kopplungsfaktor bis zu 0,98
Betriebstemperatur von 125 °C
MnZn-Kern, Material mit hoher Durchlässigkeit

Anwendung

TLVR Topologie
Mehrstufige Spannungsregler
CPU-Grundplatinen
Server
FPGA
Internet-Switch
Hochleistungs-ASIC-Anwendungen

Application Notes

Artikeldaten

Alle

0910

1111

Artikel Nr.	Datenblatt	Downloads	Status	L₁ (nH)	L₂ (nH)	I_RP,1 (A)	I_RP,2 (A)	I_SAT,1 (A)	R_{DC1 typ} (mΩ)	R_{DC2 typ} (mΩ)	Kopplungsfaktor (Value)	V_OP (V)
7443001111070	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	70	70	78	53	190	0.125	0.37	0.93	40
7443000910070	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_7443000910070 (rev1).pdf \| 76 KB IGS IGS_7443000910070 (rev1).igs \| 729.5 KB STP STP_7443000910070 (rev1).stp \| 203 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	70	70	78	53	166	0.125	0.33	0.93	40
7443000910100	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_7443000910070 (rev1).pdf \| 76 KB IGS IGS_7443000910070 (rev1).igs \| 729.5 KB STP STP_7443000910070 (rev1).stp \| 203 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100	100	78	53	117	0.125	0.33	0.95	40
7443001111105	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	105	105	78	53	142	0.125	0.37	0.96	40
7443000910120	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_7443000910070 (rev1).pdf \| 76 KB IGS IGS_7443000910070 (rev1).igs \| 729.5 KB STP STP_7443000910070 (rev1).stp \| 203 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	120	120	78	53	98	0.125	0.33	0.96	40
7443001111120	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	120	120	78	53	122	0.125	0.37	0.96	40
7443000910150	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_7443000910070 (rev1).pdf \| 76 KB IGS IGS_7443000910070 (rev1).igs \| 729.5 KB STP STP_7443000910070 (rev1).stp \| 203 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	150	78	53	79	0.125	0.33	0.97	40
7443001111150	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	150	78	53	99	0.125	0.37	0.97	40
7443001111180	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	180	180	78	53	82	0.125	0.37	0.97	40
7443001111200	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCMD (rev24a).IntLib \| 639.5 KB CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB KIC KiCad_WE-HCMD (rev25a).zip \| 160.7 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	200	78	53	76	0.125	0.37	0.98	40

	Artikel Nr.	Datenblatt	Simulation
	7443001111070	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443000910070	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443000910100	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443001111105	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443000910120	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443001111120	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443000910150	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443001111150	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443001111180	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	7443001111200	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L₁ (nH)	L₂ (nH)	I_RP,1 (A)	I_RP,2 (A)	I_SAT,1 (A)	R_{DC1 typ} (mΩ)	R_{DC2 typ} (mΩ)	Kopplungsfaktor (Value)	V_OP (V)	Muster

Gekoppeltes Ferrit Design

HCMD: Optimiert für TLVR-Topologie

Der High Current Multiphase Dual Inductor wurde speziell für den Einsatz in TLVR-Topologie (Trans Inductor Voltage Regulator) entwickelt und zeichnet sich durch ein gekoppeltes Ferrit-Design aus. Diese fortschrittliche Konfiguration ist ideal für Hochleistungsprozessoren und bietet einen hohen Kopplungsfaktor und die Fähigkeit, hohe Ströme über kurze Zeiträume zu verarbeiten.

Wichtige Komponenten und Merkmale:

MnZn-Kernmaterial: Der HCMD verwendet ein MnZn-Kernmaterial (Mangan-Zink), das für seine hohe Permeabilität bekannt ist und eine effiziente magnetische Leistung gewährleistet.
Luftspalt: Ein Luftspalt dient zur Steuerung und Änderung der Induktivität und bietet präzise Abstimmungsmöglichkeiten.
Externer Flachdraht: Der externe Flachdraht ist ohne Isolierung ausgeführt, wodurch er für Hochstromanwendungen und niedrige R_DC-Werte optimiert ist.
Interner Flachdraht: Der interne Flachdraht ist mit einer Isolierung ausgestattet, die Sicherheit und Zuverlässigkeit in Hochleistungsumgebungen gewährleistet.

Jede Komponente der HCMD wurde sorgfältig hergestellt, um eine umfassende Lösung für die Anforderungen hoher Leistungen zu bieten.

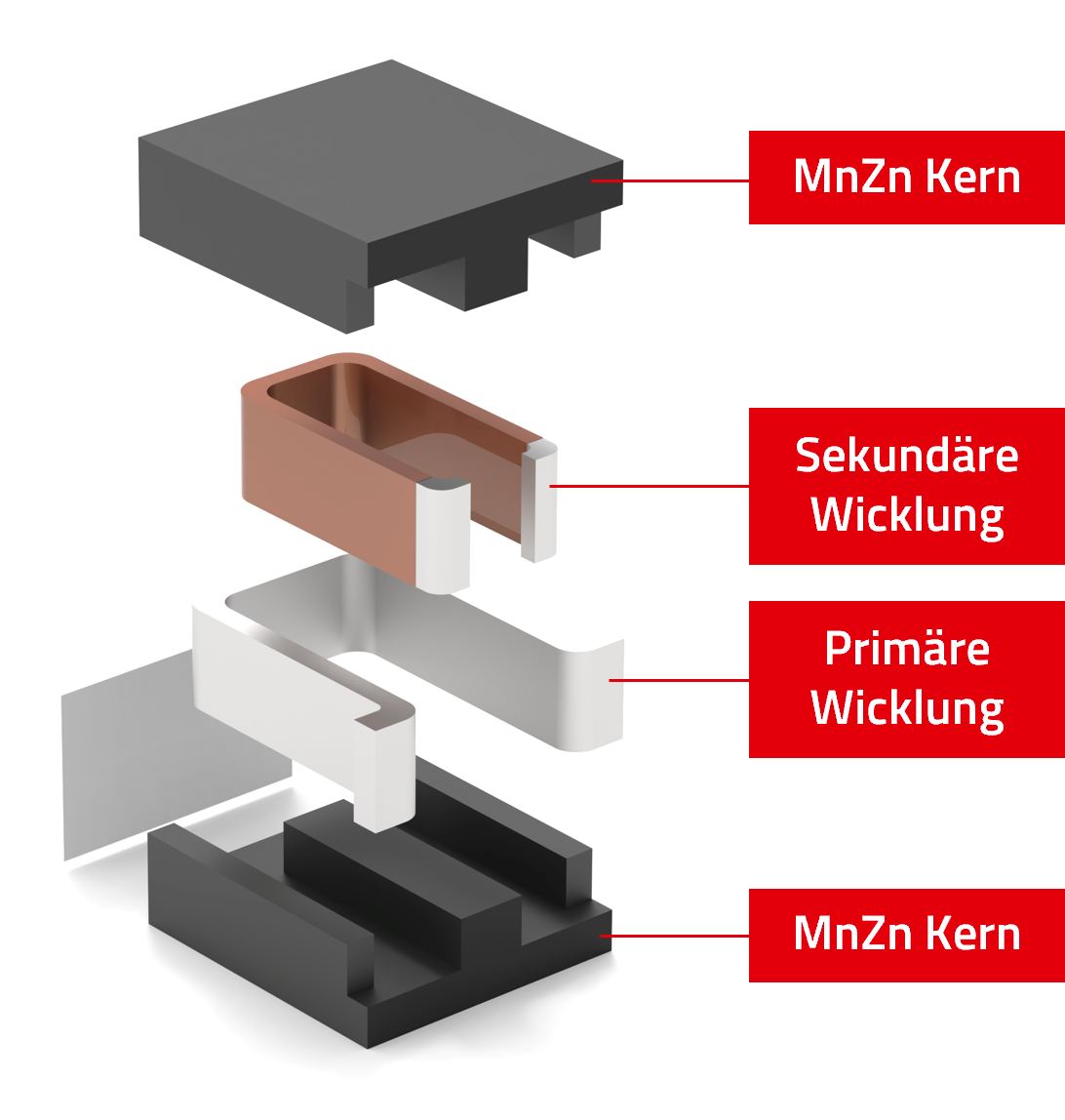

Einzelne Bestandteile der WE-HCMD übereinandergeordnet

TLVR-Topologie

Die Trans-Induktor-Spannungsregler (TLVR)-Topologie ist eine Weiterentwicklung des Mehrphasen-Abwärtsreglers. Sie bietet eine schnelle Reaktionszeit bei Anwendungen, in denen plötzliche Lastwechsel auftreten, sowie eine hohe Leistungsdichte und niedrige Lösungskosten. Die Primärseite jedes gekoppelten Induktors (HCMD) ist zwischen dem Schaltknoten jeder Phase (Phase 1 und Phase 2… Phase n) und der Ausgangsspannung des Wandlers (V_OUT) verbunden.

Die Sekundärseite ist in Reihe mit den restlichen Phasen und dem Kompensationsinduktor verbunden.

Schematische Darstellung der TLVR Topology
