Bauform | Maße | L (mm) | W (mm) | H (mm) | Material | Montageart | |
---|---|---|---|---|---|---|---|

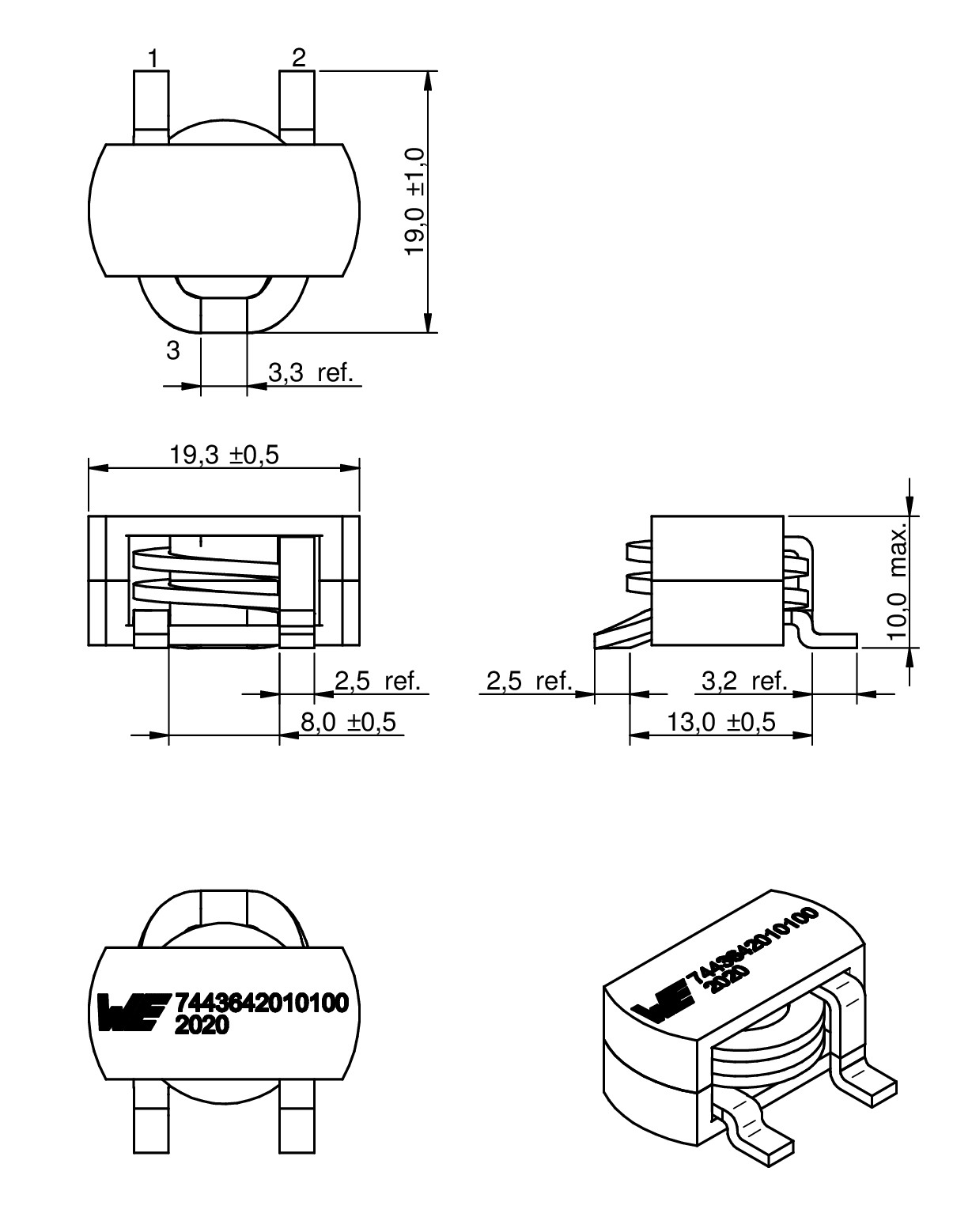

2010 | 19.8 | 19.1 | 10 | MnZn | SMT | ||

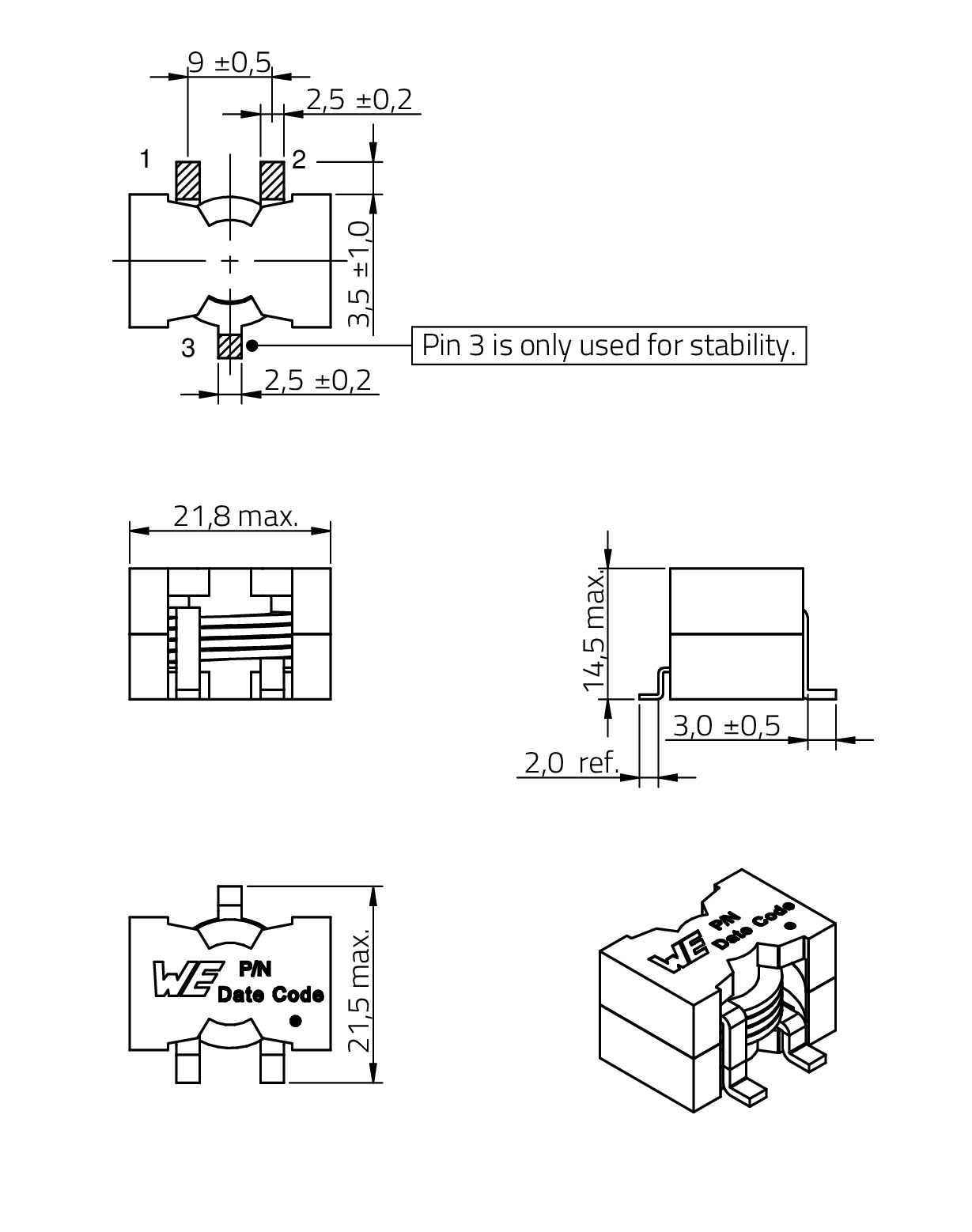

2013 | 20.8 | 20.5 | 13.5 | MnZn | SMT | ||

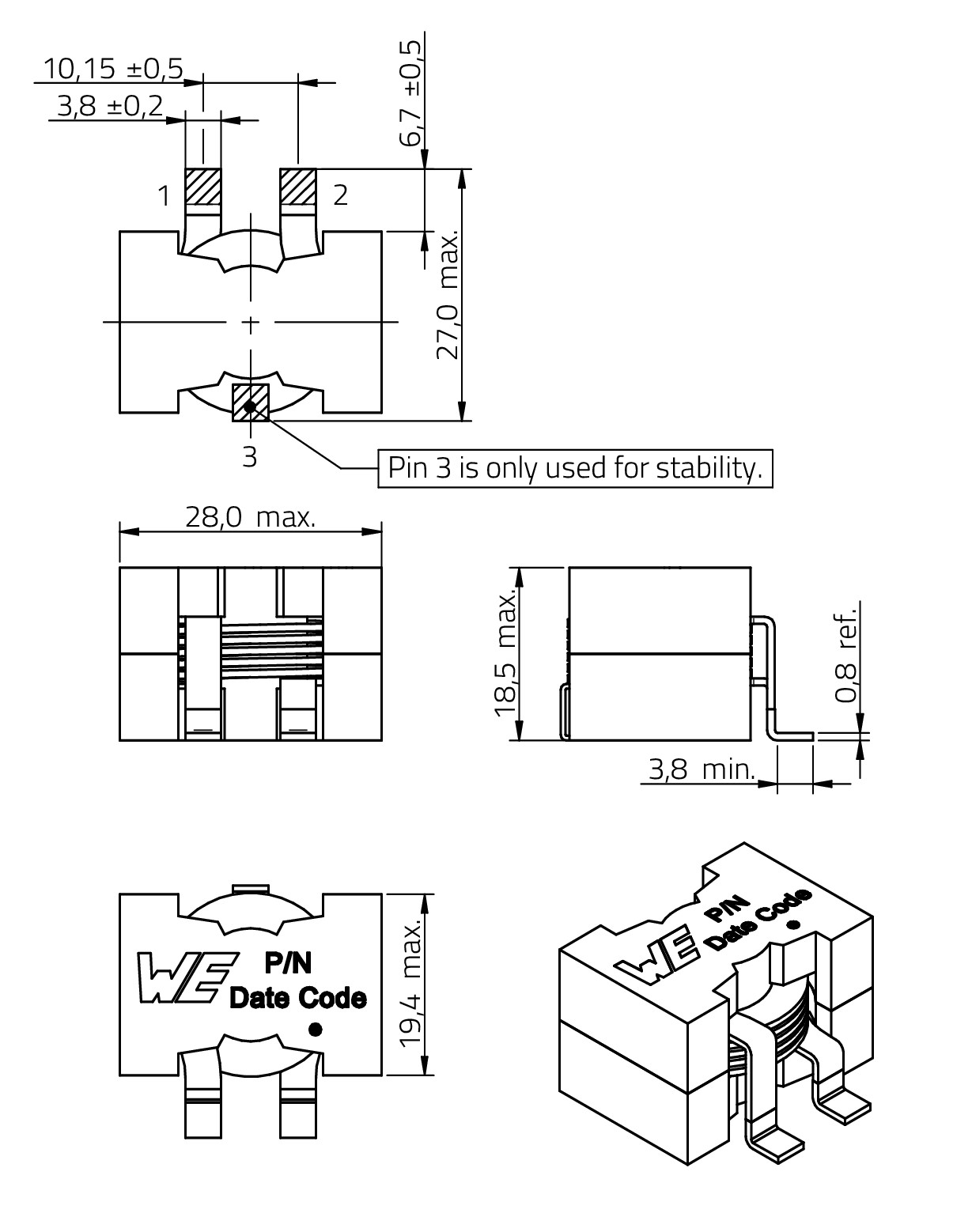

2818 | 27 | 28 | 18.5 | MnZn | SMT | ||

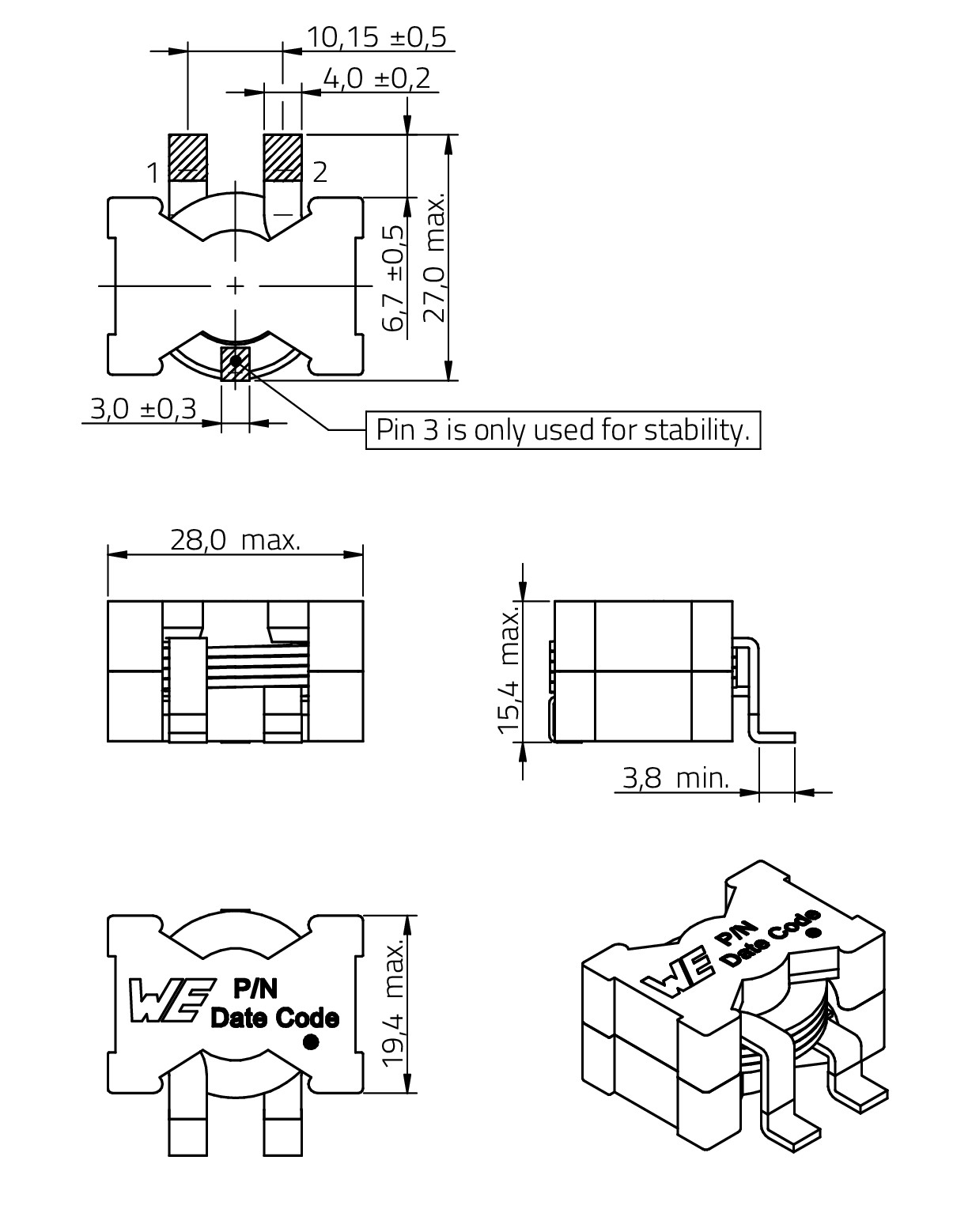

2815 | 27 | 28 | 15.4 | MnZn | SMT | ||

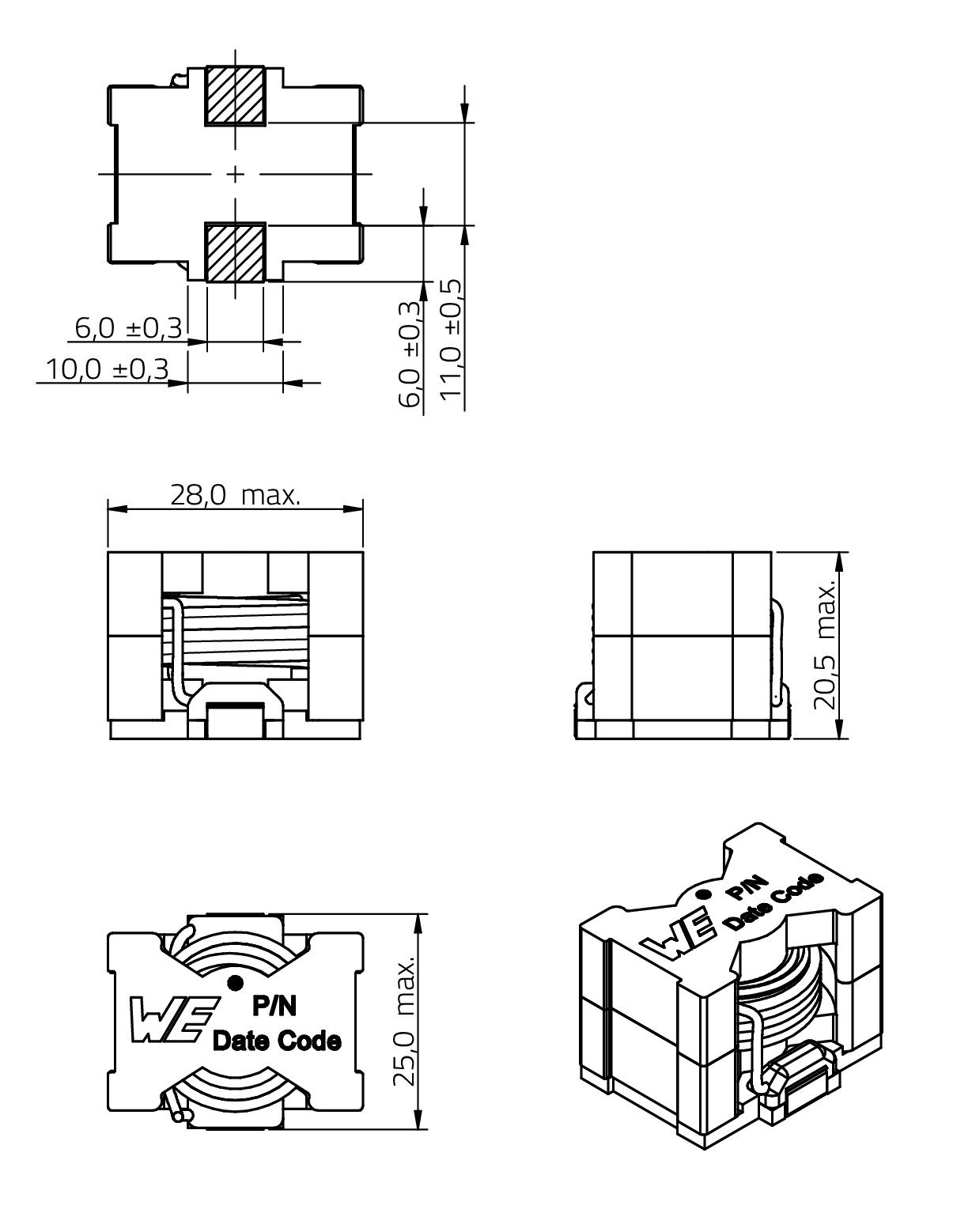

2920 Litzendraht | 25 | 28 | 20.5 | MnZn | SMT | ||

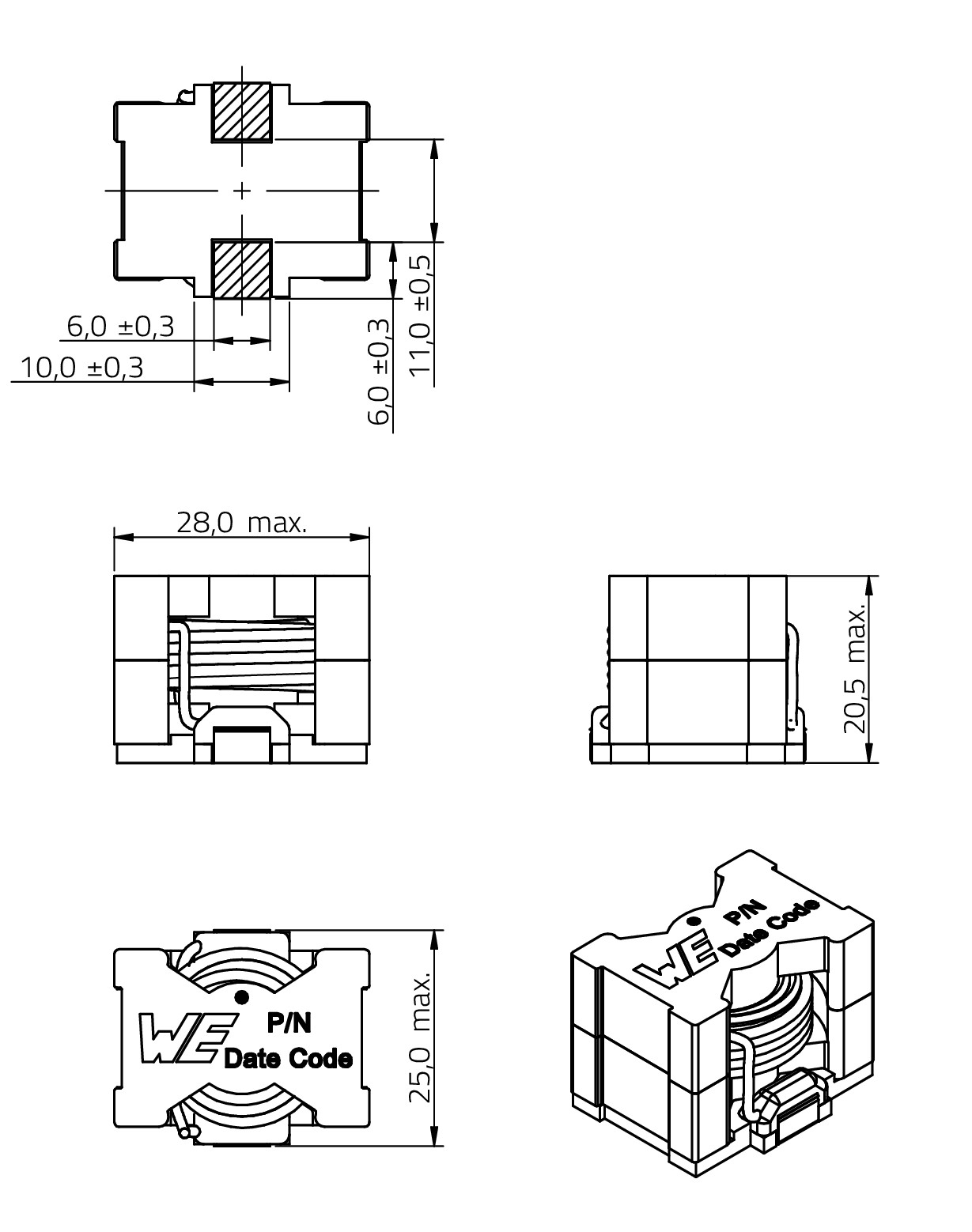

2920 Runddraht | 25 | 28 | 20.5 | MnZn | SMT |
LTSpice-Dateien
Merkmale
- Sättigungsstrom bis zu 125 A
- Auswahl an Flach-, Rund- und Litzendraht zur Optimierung der DC- und AC-Verluste
- Induktivitätswerte von 0.7 µH bis 680 µH
- Geringe Kernverluste (MnZn)
- Magnetisch geschirmt
- Litz- und Runddraht: Trägerplatte für planare SMT-Bestückung
- Betriebstemperatur: -40°C bis +125°C
Anwendung
- Speicherdrossel für hocheffiziente DC/DC Wandler mit hohen Rippelströmen
- Resonante Schaltnetzteile
- Filter für Audioanwendungen
Artikeldaten
Alle
2010
2013
2818
2815
2920 Litzendraht
2920 Runddraht
Artikel Nr. | Datenblatt | Simulation | Downloads | Status | L (µH) | IRP,40K (A) | ISAT,10% (A) | ISAT,30% (A) | RDC max. (mΩ) | fres (MHz) | Drahttype | Muster |
---|---|---|---|---|---|---|---|---|---|---|---|---|
7443630070 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 0.7 | 54.7 | 63 | 75 | 0.91 | 65 | Flach | ||
7443640100B | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 1 | 86.2 | 122 | 125 | 0.48 | 53.6 | Flach | ||
7443642010100 | SPEC | 10 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 1 | 50.3 | 49 | 56 | 0.92 | 44 | Flach | ||
7443642010120 | SPEC | 10 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 1.2 | 50.3 | 42.5 | 47 | 0.92 | 42 | Flach | ||
7443630140 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 1.4 | 47.1 | 55 | 60 | 1.19 | 52 | Flach | ||
74436410150 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 1.5 | 44 | 110 | 125 | 1.44 | 43.24 | Flach | ||
7443640150B | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 1.5 | 86.2 | 85 | 91.8 | 0.48 | 37.6 | Flach | ||
7443642010200 | SPEC | 10 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 2 | 50.3 | 25.5 | 30 | 0.92 | 30 | Flach | ||
7443630220 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 2.2 | 39.5 | 47 | 52 | 1.65 | 32 | Flach | ||
74436410220 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 2.2 | 44 | 85 | 88.5 | 1.44 | 32.8 | Flach | ||
7443630310 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 3.1 | 33.15 | 41 | 45 | 2.3 | 29 | Flach | ||
7443640330 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 3.3 | 34.95 | 89.8 | 100 | 2.64 | 25 | Flach | ||
74436410330 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 3.3 | 44 | 57 | 60.5 | 1.44 | 26.44 | Flach | ||
7443640330B | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 3.3 | 59.2 | 61.35 | 70 | 0.97 | 28.2 | Flach | ||
7443630420 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.2 | 27 | 34 | 38 | 3.34 | 24 | Flach | ||
7443640470 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.7 | 34.95 | 70 | 78 | 2.64 | 20 | Flach | ||
74436410470 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.7 | 44 | 44 | 48 | 1.44 | 21.56 | Flach | ||
7443640470B | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.7 | 59.2 | 43.85 | 49.5 | 0.97 | 22.6 | Flach | ||
7443630550 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 5.5 | 23.35 | 30 | 33 | 4.4 | 21 | Flach | ||
7443640680 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 6.8 | 34.95 | 49.8 | 55 | 2.64 | 17 | Flach | ||
74436410680 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 6.8 | 44 | 30 | 33 | 1.44 | 17.03 | Flach | ||
7443640680B | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 6.8 | 59.2 | 31.9 | 36.3 | 0.97 | 18.8 | Flach | ||
7443630700 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 7 | 19.5 | 27 | 30 | 6.17 | 18 | Flach | ||
7443630860 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 8.6 | 17.1 | 23.5 | 25 | 7.91 | 14 | Flach | ||
7443631000 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 10 | 16.15 | 22 | 23 | 8.76 | 13 | Flach | ||
7443641000 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 10 | 34.95 | 32.6 | 37 | 2.64 | 13 | Flach | ||
74436411000 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 10 | 44 | 20 | 21.5 | 1.44 | 13.55 | Flach | ||
7443641000B | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 10 | 59.2 | 22.9 | 25.1 | 0.97 | 15 | Flach | ||
7443631500 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 15 | 15.4 | 19 | 21 | 9.57 | 12.8 | Flach | ||
7443641500 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 15 | 34.95 | 22 | 26 | 2.64 | 11 | Flach | ||
74436411500 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 15 | 44 | 13 | 14.3 | 1.44 | 10.73 | Flach | ||
7443632200 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 22 | 13.8 | 13 | 15 | 11.72 | 12.5 | Flach | ||
7443642200 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 22 | 34.95 | 15.5 | 18 | 2.64 | 9 | Flach | ||
74437529203220 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 22 | 24.05 | 7.5 | 21.7 | 5.39 | 9 | Rund | ||
74436412200 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 22 | 44 | 7.5 | 9.5 | 1.44 | 8.06 | Flach | ||
7443633300 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 33 | 13.3 | 9.5 | 11 | 12.54 | 12 | Flach | ||
7443643300 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 33 | 34.95 | 10.5 | 11.5 | 2.64 | 7 | Flach | ||
74437529203330 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 33 | 20.05 | 6 | 15.4 | 7.59 | 7.1 | Rund | ||
74437429203330 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 33 | 13.25 | 7 | 16.3 | 16.83 | 8 | Litze | ||
74436413300 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 33 | 44 | 4.5 | 6 | 1.44 | 6.29 | Flach | ||
7443634700 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 47 | 12.8 | 7.5 | 8.5 | 13.42 | 10 | Flach | ||
74437529203470 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 47 | 17.5 | 6.5 | 13 | 9.68 | 6.7 | Rund | ||
74437429203470 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 47 | 11.65 | 7.6 | 13.5 | 21.23 | 7.5 | Litze | ||
74437529203680 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 68 | 16 | 7.2 | 10.6 | 11.33 | 5.7 | Rund | ||
74437429203680 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 68 | 10.8 | 6.4 | 10.7 | 24.42 | 5.3 | Litze | ||
74437529203101 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 100 | 10.5 | 7 | 9.4 | 25.19 | 4.3 | Rund | ||
74437429203101 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 100 | 8.2 | 7.5 | 9.7 | 39.49 | 4.3 | Litze | ||
74437529203151 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 150 | 9 | 5.8 | 7.2 | 33.66 | 3.2 | Rund | ||
74437429203151 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 150 | 7.9 | 6 | 7.8 | 42.74 | 3.8 | Litze | ||
74437529203221 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 220 | 8.15 | 4.1 | 5.3 | 40.1 | 2.8 | Rund | ||
74437529203331 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 330 | 5.75 | 4 | 4.3 | 77.5 | 2.4 | Rund | ||
74437529203471 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 470 | 5.2 | 3.2 | 3.7 | 91.8 | 1.7 | Rund | ||
74437529203681 | SPEC | 9 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 680 | 4.3 | 2.6 | 3 | 130.13 | 1.1 | Rund |
Artikel Nr. | Datenblatt | Simulation |
---|---|---|
7443630070 | SPEC | |
7443640100B | SPEC | |
7443642010100 | SPEC | |
7443642010120 | SPEC | |
7443630140 | SPEC | |
74436410150 | SPEC | |
7443640150B | SPEC | |
7443642010200 | SPEC | |
7443630220 | SPEC | |
74436410220 | SPEC | |
7443630310 | SPEC | |
7443640330 | SPEC | |
74436410330 | SPEC | |
7443640330B | SPEC | |
7443630420 | SPEC | |
7443640470 | SPEC | |
74436410470 | SPEC | |
7443640470B | SPEC | |
7443630550 | SPEC | |
7443640680 | SPEC | |
74436410680 | SPEC | |
7443640680B | SPEC | |
7443630700 | SPEC | |
7443630860 | SPEC | |
7443631000 | SPEC | |
7443641000 | SPEC | |
74436411000 | SPEC | |
7443641000B | SPEC | |
7443631500 | SPEC | |
7443641500 | SPEC | |
74436411500 | SPEC | |
7443632200 | SPEC | |
7443642200 | SPEC | |
74437529203220 | SPEC | |
74436412200 | SPEC | |
7443633300 | SPEC | |
7443643300 | SPEC | |
74437529203330 | SPEC | |
74437429203330 | SPEC | |
74436413300 | SPEC | |
7443634700 | SPEC | |
74437529203470 | SPEC | |
74437429203470 | SPEC | |
74437529203680 | SPEC | |
74437429203680 | SPEC | |
74437529203101 | SPEC | |
74437429203101 | SPEC | |
74437529203151 | SPEC | |
74437429203151 | SPEC | |
74437529203221 | SPEC | |
74437529203331 | SPEC | |
74437529203471 | SPEC | |
74437529203681 | SPEC |
Muster |
---|
Artikel Nr. | Datenblatt | Simulation | Downloads | Status | L (µH) | IRP,40K (A) | ISAT,10% (A) | ISAT,30% (A) | RDC max. (mΩ) | fres (MHz) | Drahttype | Muster |
---|
REDEXPERT-Verlustsimulation
Finden Sie die beste Drossel!
REDEXPERT-Verlustsimulation
Finden Sie die beste Drossel!
REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit dedizierten DC/DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste Ihres Wandlers präzise bestimmen. Das Modell berücksichtigt das Kernmaterial, die Form und die Wicklungsstruktur der Drossel. REDEXPERT empfiehlt passende Drosseln und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die optimale Drossel für Ihre Anwendung zu finden.
