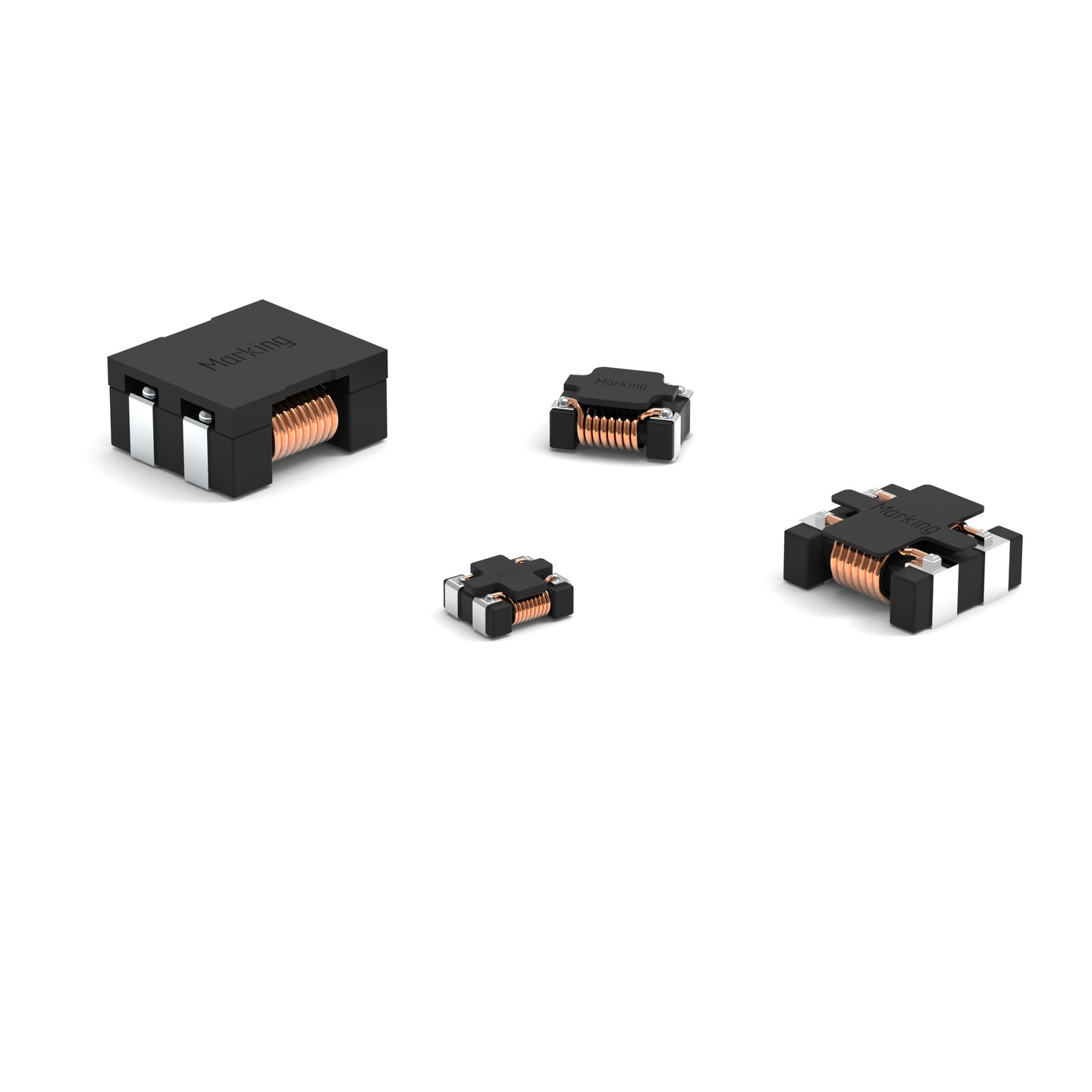

WE-CMDC Common Mode Data Line Filter

Bauform	L (mm)	B (mm)	H (mm)	Fl (mm)

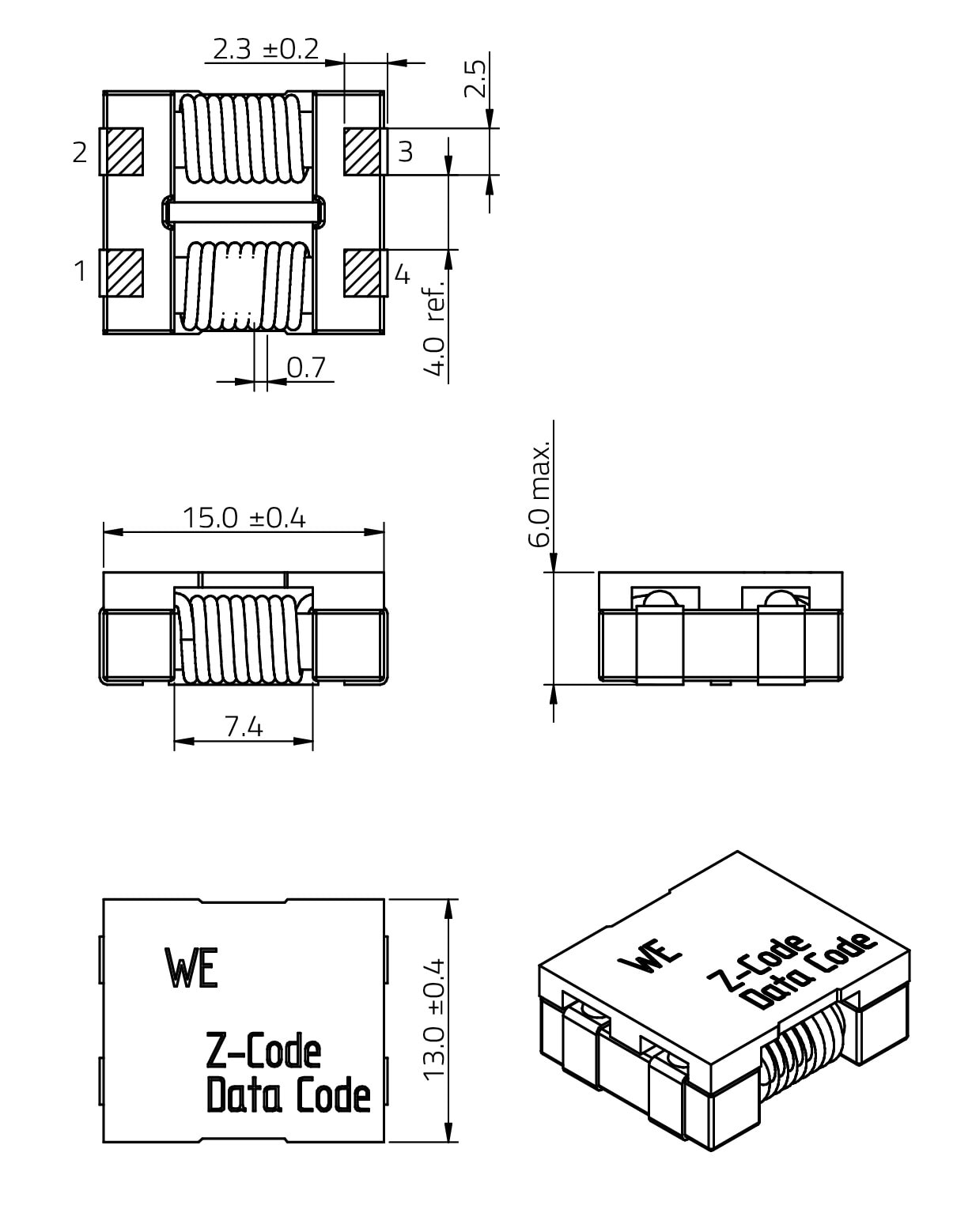

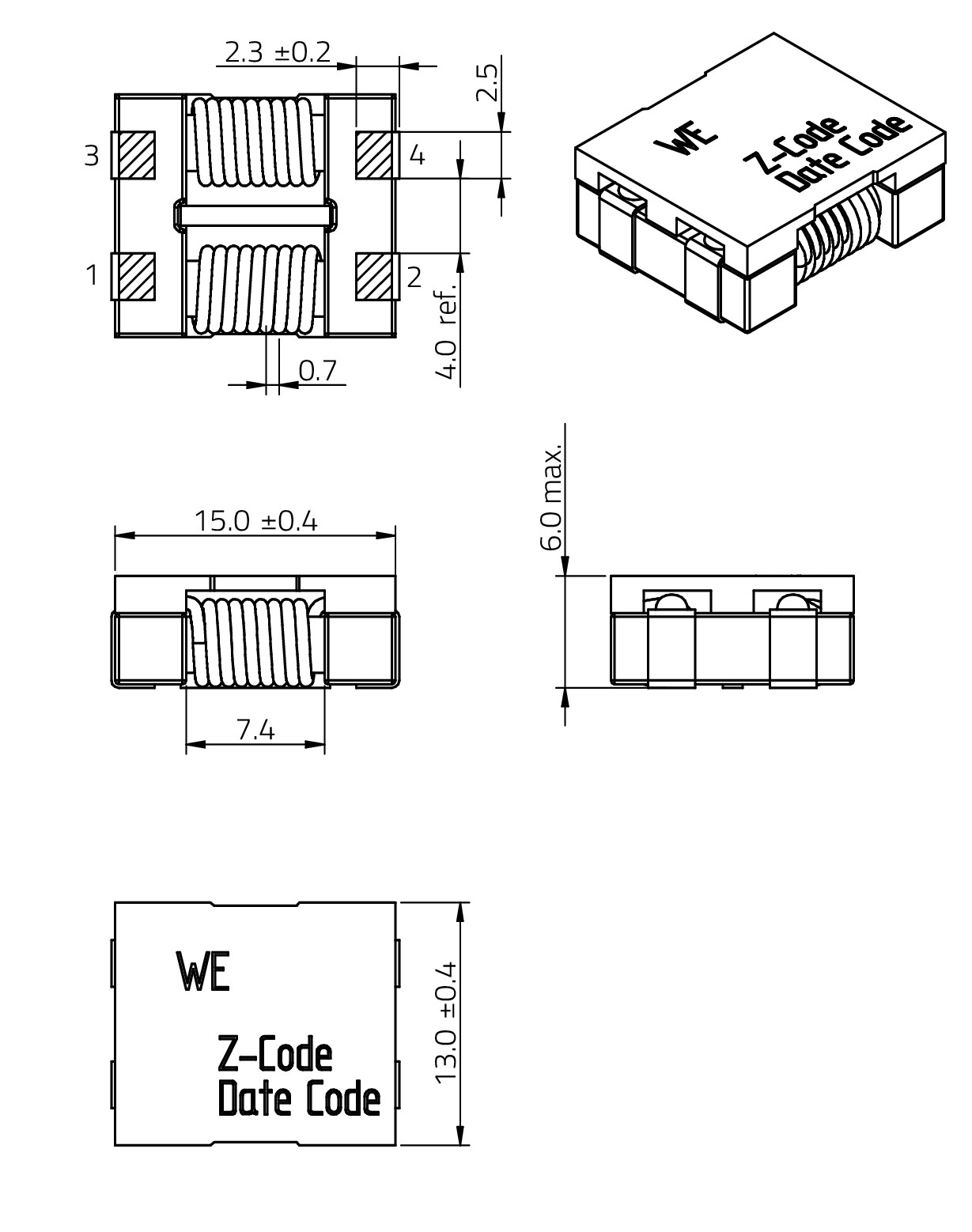

NEU1513	15	13	6	2.3

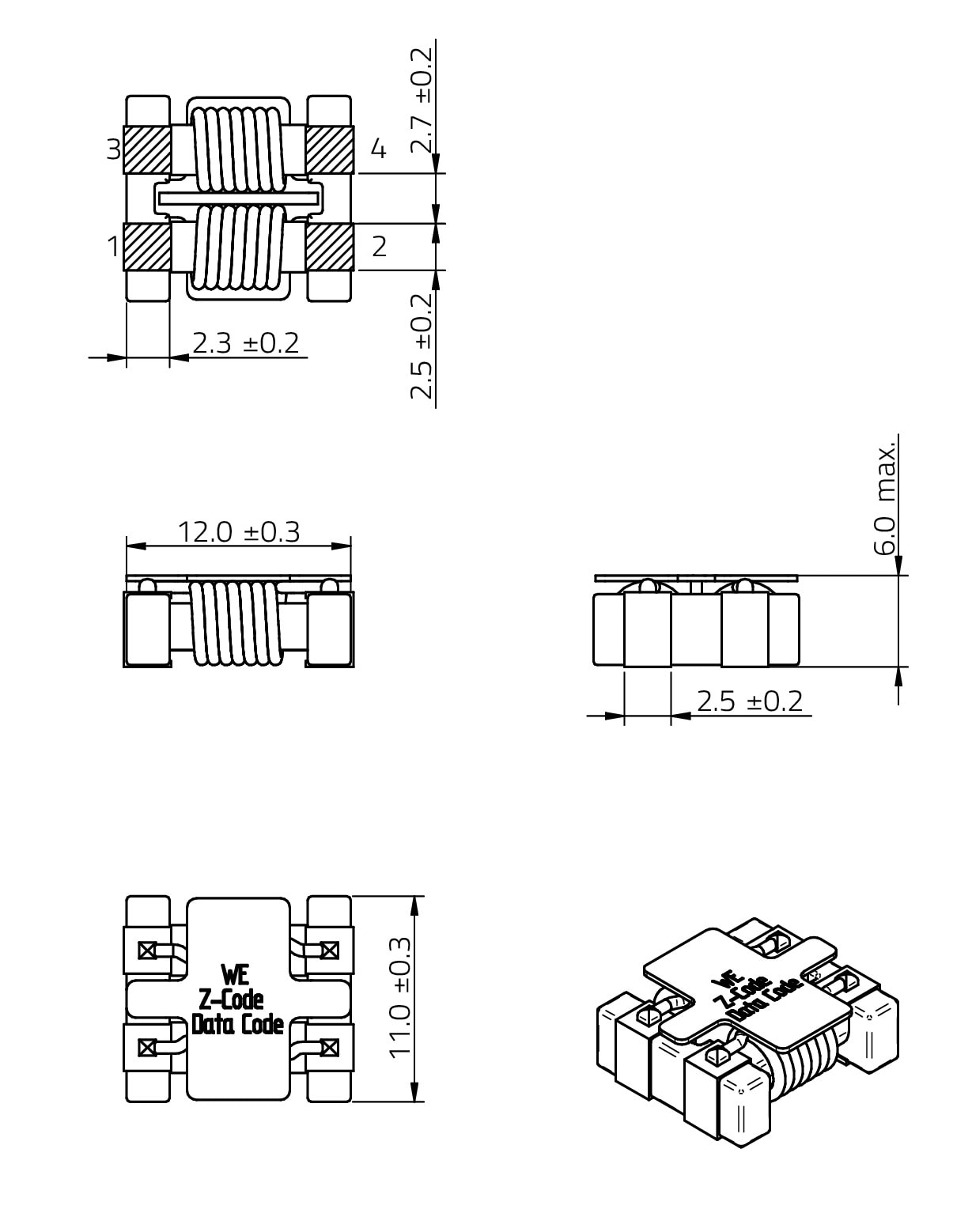

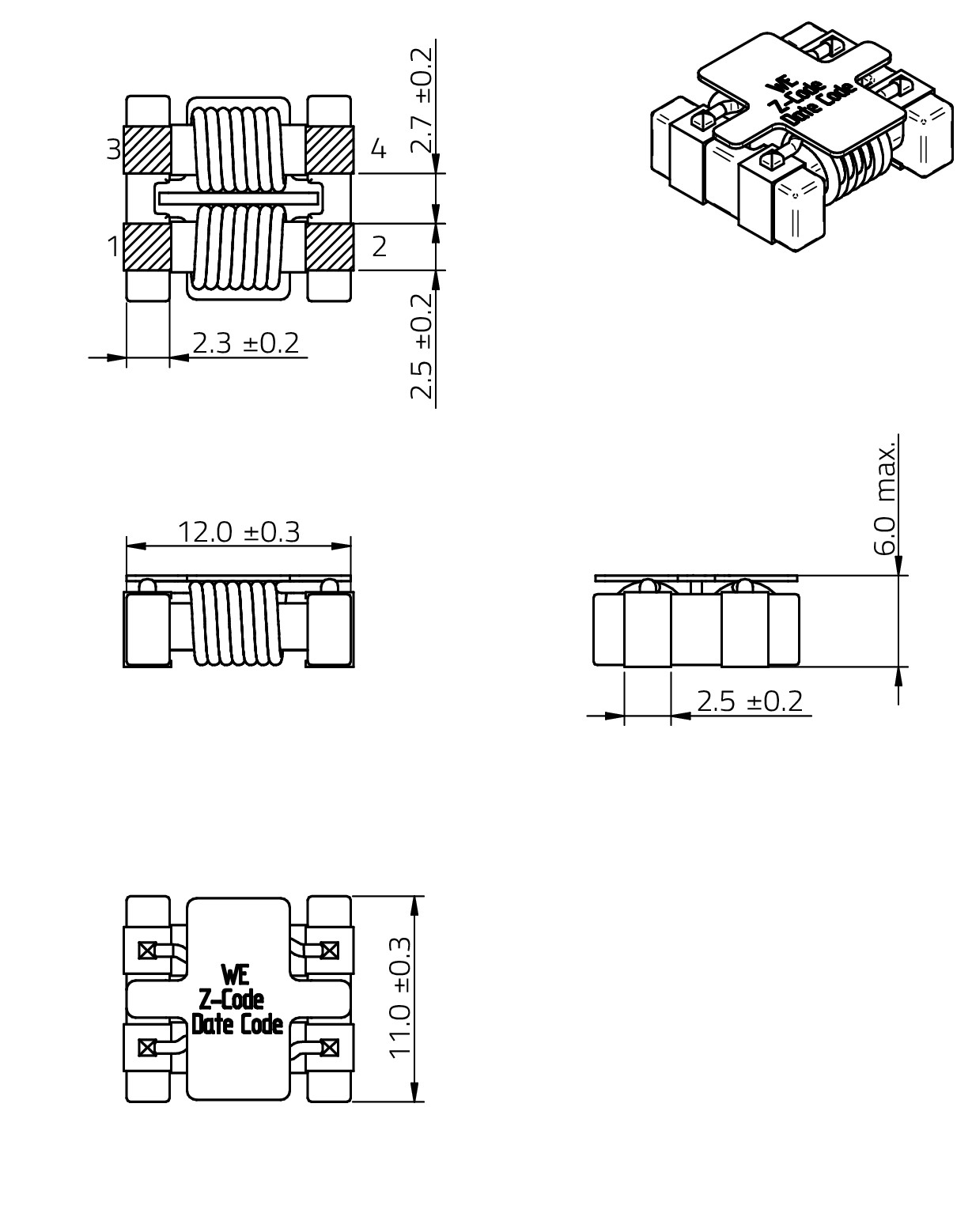

1211	12	11	6	2.3

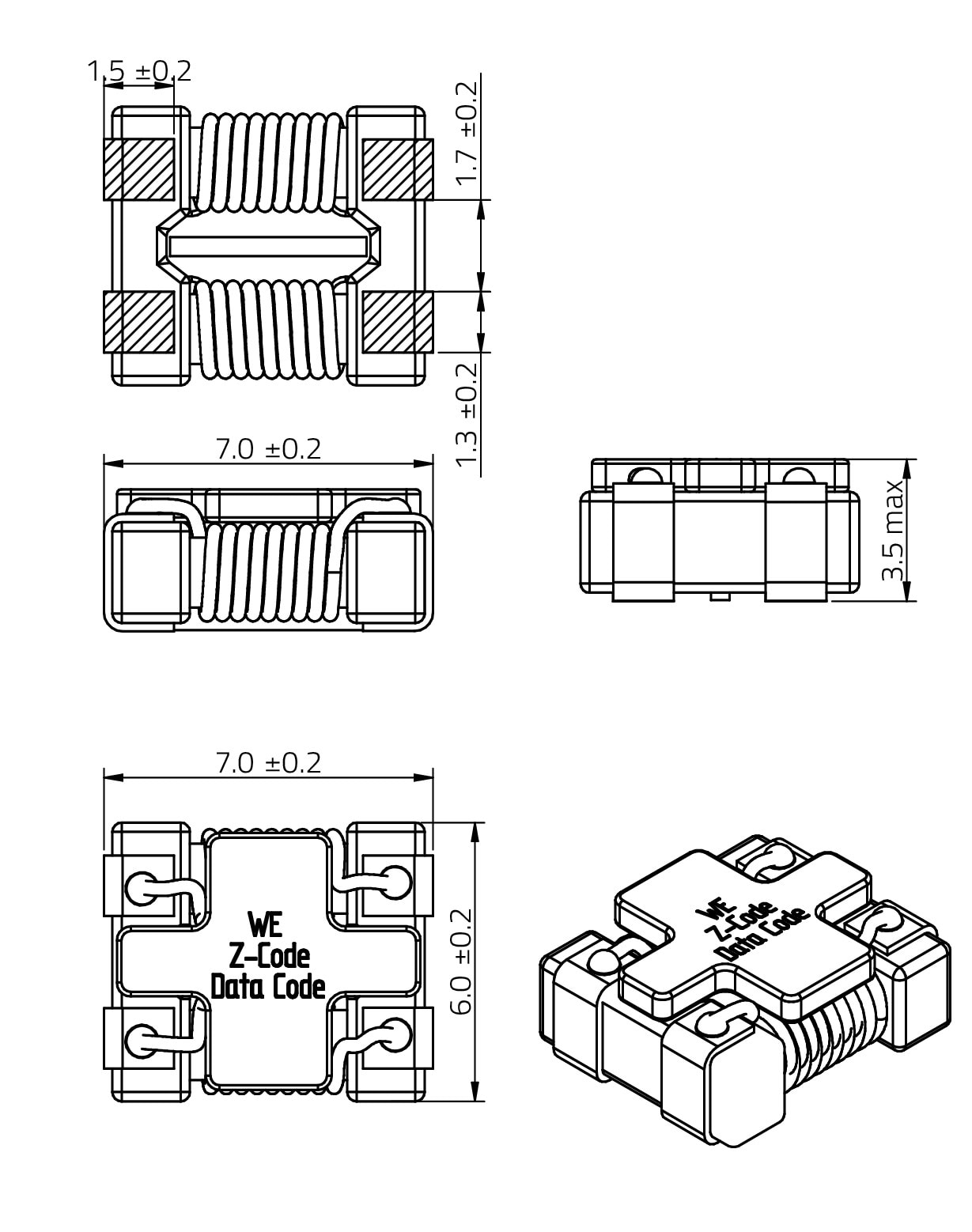

NEU7060	7	6	3.5	1.5

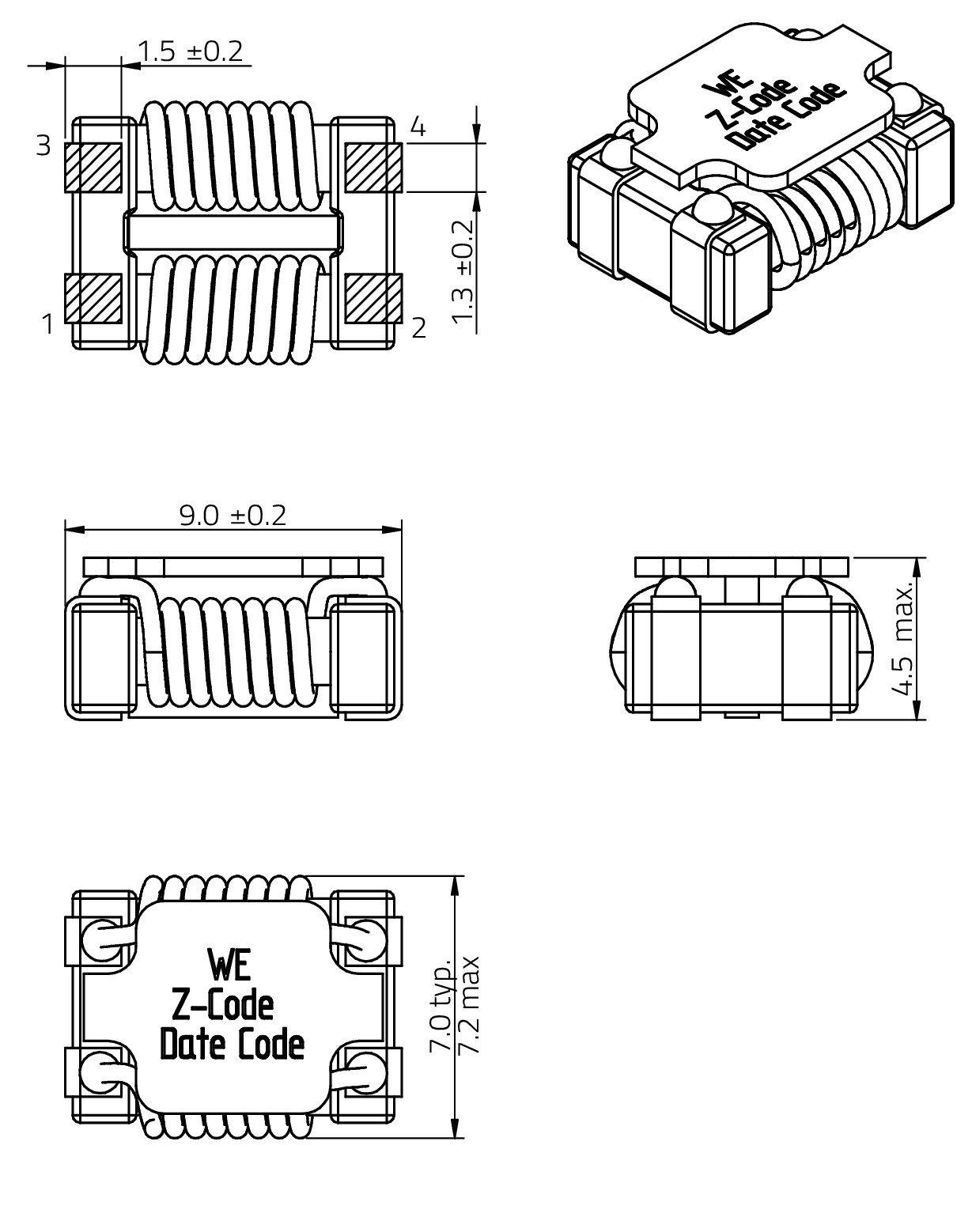

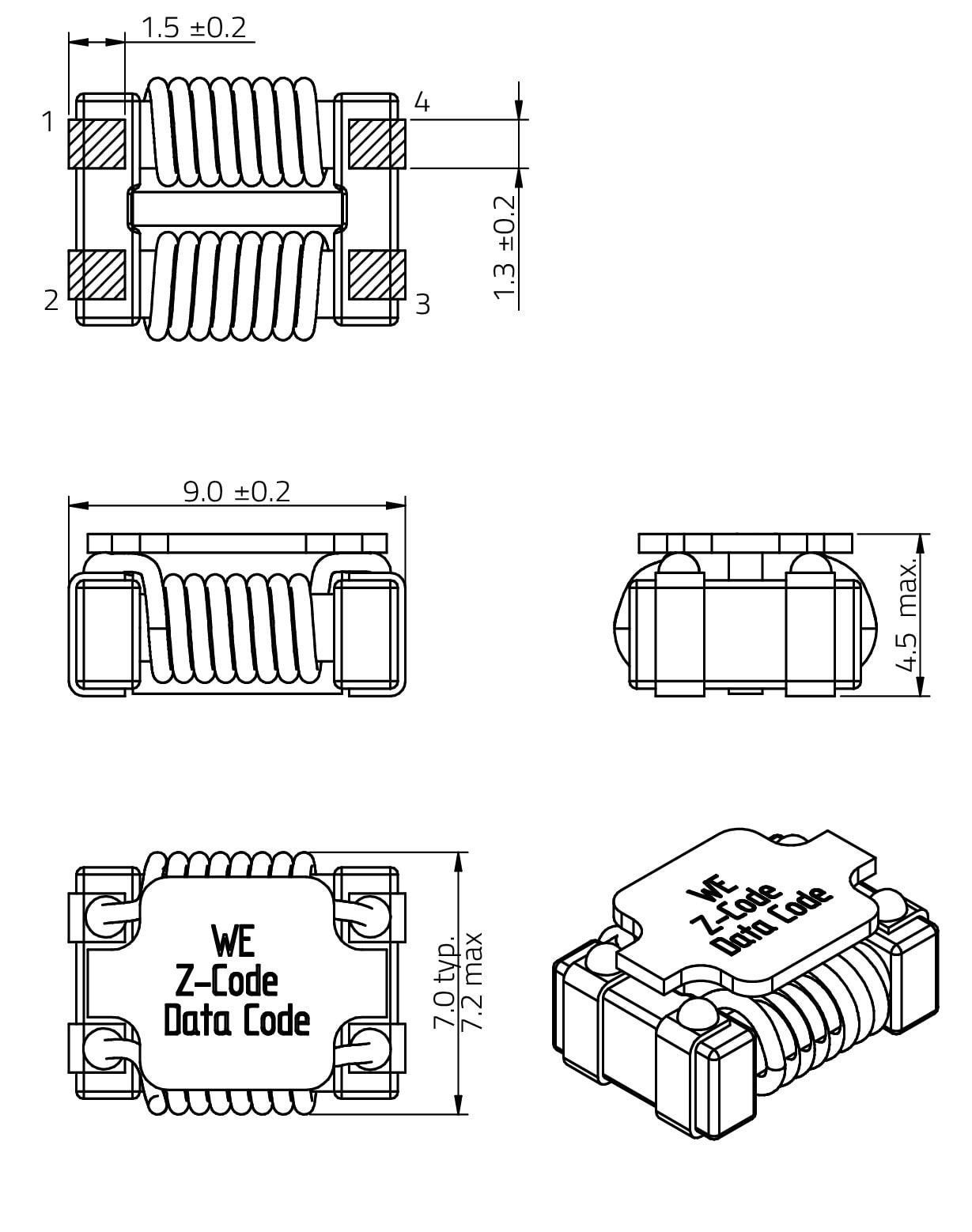

NEU9070	9	7	4.5	1.5

LTSpice-Dateien

LT
LTSpice_WE-CMDC (rev25a).zip
|
3.9 KB

Merkmale

Strombelastbarkeit bis 10 A
Hohe Impedanz bis 2500 Ohm
Niedriges Profil in SMT-Bauweise
Kompaktes Gehäuse
AEC-Q200 Qualifikation

Anwendung

DC/DC-Wandler
Niederspannungs Gleichstromversorgung
Daten- und Signalleitungen
Spannungsversorgung

Application Notes

ANP146 Theoretische Hintergründe und praktische Anwendungen zu Gleichtaktdrosseln der WE-CMDC-Serie
PDF

Artikeldaten

Alle

1513

1211

7060

9070

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L(µH)	Z(Ω)	I_R(A)	R_DC(mΩ)	V_R(V (DC))	Wicklungstyp
744238301	4 µH, 300 Ω, 5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 7060_3D (rev1).pdf \| 1.7 MB IGS 7060 (rev1).igs \| 3.1 MB STP 7060 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4 µH	Impedanz300 Ω	Nennstrom5 A	Gleichstromwiderstand10 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744239301	4.5 µH, 300 Ω, 6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 9070_3D (rev1).pdf \| 12.8 MB IGS 9070 (rev1).igs \| 2.8 MB STP 9070 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.5 µH	Impedanz300 Ω	Nennstrom6 A	Gleichstromwiderstand7 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744240501	6.3 µH, 500 Ω, 10 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 1513_3D (rev1).pdf \| 23.5 MB IGS 1513 (rev1).igs \| 2.5 MB STP 1513 (rev1).stp \| 778.3 KB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.3 µH	Impedanz500 Ω	Nennstrom10 A	Gleichstromwiderstand5.6 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744238501	7 µH, 500 Ω, 4.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 7060_3D (rev1).pdf \| 1.7 MB IGS 7060 (rev1).igs \| 3.1 MB STP 7060 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität7 µH	Impedanz500 Ω	Nennstrom4.5 A	Gleichstromwiderstand14 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744239701	8 µH, 700 Ω, 5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 9070_3D (rev1).pdf \| 12.8 MB IGS 9070 (rev1).igs \| 2.8 MB STP 9070 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8 µH	Impedanz700 Ω	Nennstrom5 A	Gleichstromwiderstand10 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744237701	9 µH, 700 Ω, 8 A	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-CMDC (rev21b).zip \| 4.6 KB CAD-Dateien ZIP 3D 3D_WE-CMDC_744237xxx (rev1).pdf \| 970.1 KB IGS IGS_WE-CMDC_74237xxx (rev1).igs \| 2.4 MB STP STP_WE-CMDC_744237xxx (rev1).stp \| 698.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität9 µH	Impedanz700 Ω	Nennstrom8 A	Gleichstromwiderstand6 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744238701	9 µH, 700 Ω, 4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 7060_3D (rev1).pdf \| 1.7 MB IGS 7060 (rev1).igs \| 3.1 MB STP 7060 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität9 µH	Impedanz700 Ω	Nennstrom4 A	Gleichstromwiderstand15 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744238102	12.5 µH, 1000 Ω, 3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 7060_3D (rev1).pdf \| 1.7 MB IGS 7060 (rev1).igs \| 3.1 MB STP 7060 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12.5 µH	Impedanz1000 Ω	Nennstrom3 A	Gleichstromwiderstand20 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744237102	13 µH, 1000 Ω, 6 A	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-CMDC (rev21b).zip \| 4.6 KB CAD-Dateien ZIP 3D 3D_WE-CMDC_744237xxx (rev1).pdf \| 970.1 KB IGS IGS_WE-CMDC_74237xxx (rev1).igs \| 2.4 MB STP STP_WE-CMDC_744237xxx (rev1).stp \| 698.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität13 µH	Impedanz1000 Ω	Nennstrom6 A	Gleichstromwiderstand14 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744238132	14 µH, 1300 Ω, 2.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 7060_3D (rev1).pdf \| 1.7 MB IGS 7060 (rev1).igs \| 3.1 MB STP 7060 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität14 µH	Impedanz1300 Ω	Nennstrom2.5 A	Gleichstromwiderstand25 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744237152	17 µH, 1500 Ω, 4.5 A	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-CMDC (rev21b).zip \| 4.6 KB CAD-Dateien ZIP 3D 3D_WE-CMDC_744237xxx (rev1).pdf \| 970.1 KB IGS IGS_WE-CMDC_74237xxx (rev1).igs \| 2.4 MB STP STP_WE-CMDC_744237xxx (rev1).stp \| 698.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität17 µH	Impedanz1500 Ω	Nennstrom4.5 A	Gleichstromwiderstand21 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744238182	20 µH, 1800 Ω, 2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 7060_3D (rev1).pdf \| 1.7 MB IGS 7060 (rev1).igs \| 3.1 MB STP 7060 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität20 µH	Impedanz1800 Ω	Nennstrom2 A	Gleichstromwiderstand53 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744238202	23.5 µH, 2000 Ω, 1.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 7060_3D (rev1).pdf \| 1.7 MB IGS 7060 (rev1).igs \| 3.1 MB STP 7060 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität23.5 µH	Impedanz2000 Ω	Nennstrom1.5 A	Gleichstromwiderstand63 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744238252	27 µH, 2500 Ω, 1.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 7060_3D (rev1).pdf \| 1.7 MB IGS 7060 (rev1).igs \| 3.1 MB STP 7060 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität27 µH	Impedanz2500 Ω	Nennstrom1.2 A	Gleichstromwiderstand72 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744240202	31.5 µH, 2000 Ω, 5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 1513_3D (rev1).pdf \| 23.5 MB IGS 1513 (rev1).igs \| 2.5 MB STP 1513 (rev1).stp \| 778.3 KB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität31.5 µH	Impedanz2000 Ω	Nennstrom5 A	Gleichstromwiderstand21 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
744239252	45 µH, 2500 Ω, 1.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMDC (rev25b).IntLib \| 847.5 KB CDS Cadence_WE-CMDC (rev25a).zip \| 8.8 MB EAG Eagle_WE-CMDC (rev25b).lbr \| 34.9 KB KIC KiCad_WE-CMDC (rev25b).zip \| 2.7 MB CAD-Dateien ZIP 3D 9070_3D (rev1).pdf \| 12.8 MB IGS 9070 (rev1).igs \| 2.8 MB STP 9070 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-CMDC (rev25a).zip \| 7.9 KB S S-Parameter_WE-CMDC (rev25a).zip \| 1.7 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität45 µH	Impedanz2500 Ω	Nennstrom1.9 A	Gleichstromwiderstand96 mΩ	Nennspannung80 V (DC)	WicklungstypSektional
