WE-CMB HV Stromkompensierte Netzdrossel

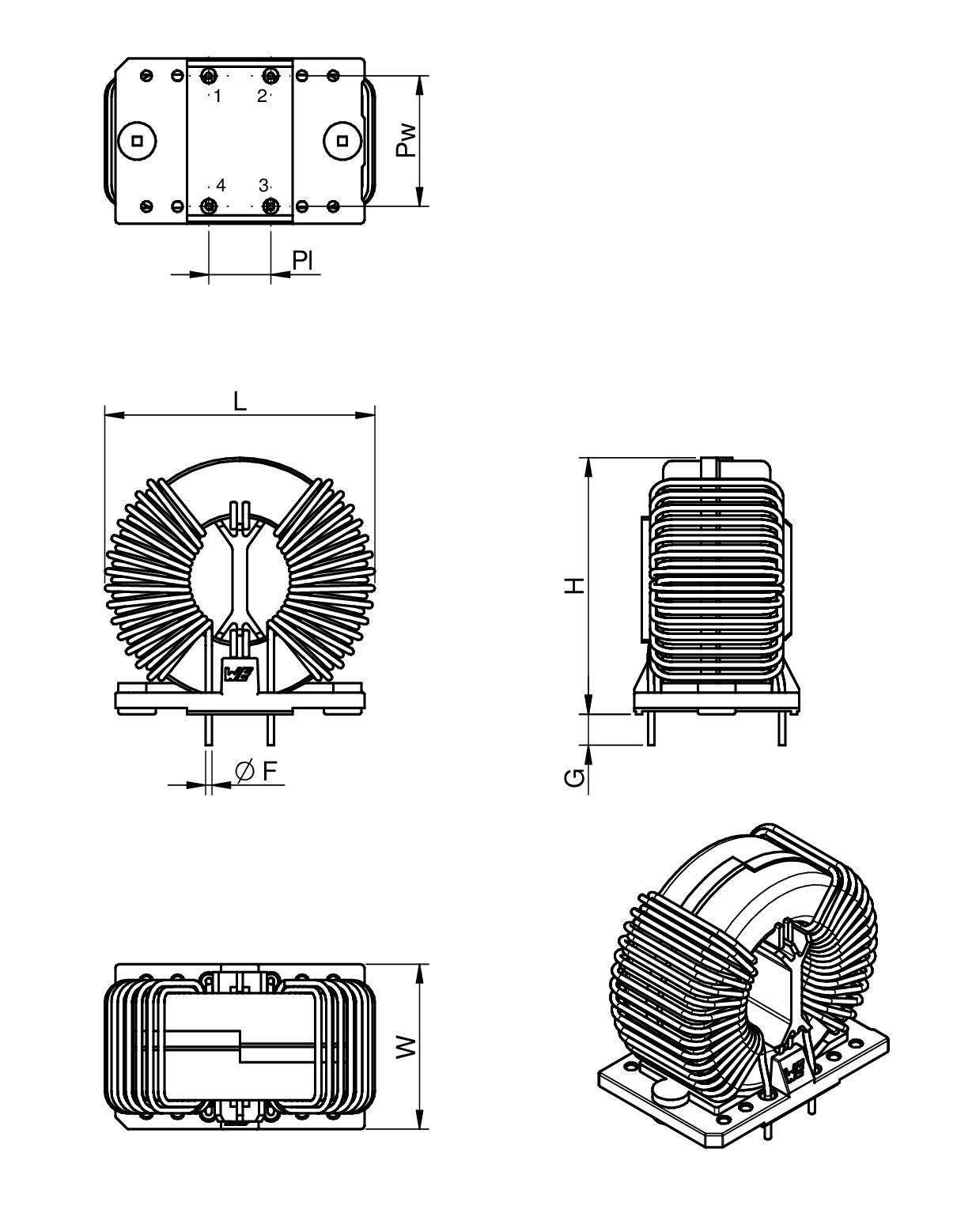

Bauform	Maße	B (mm)	H (mm)	Material	Montageart
Type XL		23	39.5	MnZn	THT
Type XXL		28	44.5	MnZn	THT

LTSpice-Dateien

LT
LTSpice_WE-CMBHV (rev22a).zip
|
3 KB

Merkmale

Einsatz bis 760 VAC Nennspannung
Verwendung von hochpermeablem Kernmaterial aus MnZn
Erweiterte Isolation durch Verwendung von Kunststoffgehäuse und Trennsteg
Auslegung nach EN 60938-2
Luft und Kriechstrecken ≥ 7 mm
Raster kompatibel zu unserer CMB Series Größe XL und CMBNC Series XXL
Hohe Nennströme bis 22 A
Einfügedämpfung bis 38 dB
Frequenzbereich der Entstörung: 5 kHz bis 5 MHz
Betriebstemperatur: -40 °C bis +125 °C
Brennbarkeit gemäß UL 94 V-0
Klimakategorie: 40/125/21

Anwendung

Leistungselektronik
Ein- und Ausgangsfilter bei Netzanwendungen
Motorentstörung
Gleichtaktstörunterdückung

Application Notes

SN023 Leitungsgeführte Störaussendungen
PDF

Artikeldaten

Alle

Type XL

Type XXL

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_{R 1}(A)	L₁(mH)	R_{DC1 max.}(mΩ)	V_R(V (AC))	V_T(V (AC))	Material	L(mm)	B(mm)	H(mm)	Montageart	MusterVerfügbarkeit & Muster
744830007215	SPEC21.5 A, 0.7 mH, 3.8 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744830007215 (rev1).igs \| 8.3 MB STP Download_STP_744830007215 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744830007215 (rev20a).s4p \| 309.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]21.5 A	Induktivität [1]0.7 mH	Gleichstromwiderstand [1]3.8 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge42.5 mm	Breite23 mm	Höhe39.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744830010185	SPEC18.5 A, 1 mH, 5.5 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744830010185 (rev1).igs \| 8.3 MB STP Download_STP_744830010185 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744830010185 (rev20a).s4p \| 309.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]18.5 A	Induktivität [1]1 mH	Gleichstromwiderstand [1]5.5 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge41.5 mm	Breite23 mm	Höhe39.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744830017132	SPEC13.2 A, 1.7 mH, 10 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744830017132 (rev1).igs \| 8.3 MB STP Download_STP_744830017132 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744830017132 (rev20a).s4p \| 308.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]13.2 A	Induktivität [1]1.7 mH	Gleichstromwiderstand [1]10 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge40 mm	Breite23 mm	Höhe39.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744830025103	SPEC10.3 A, 2.5 mH, 18 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744830025103 (rev1).igs \| 8.3 MB STP Download_STP_744830025103 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744830025103 (rev20a).s4p \| 309.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]10.3 A	Induktivität [1]2.5 mH	Gleichstromwiderstand [1]18 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge39.5 mm	Breite23 mm	Höhe39.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744830039080	SPEC8 A, 3.9 mH, 31 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744830039080 (rev1).igs \| 8.3 MB STP Download_STP_744830039080 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744830039080 (rev20a).s4p \| 309.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]8 A	Induktivität [1]3.9 mH	Gleichstromwiderstand [1]31 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge39.5 mm	Breite23 mm	Höhe39.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744831010205	SPEC20.5 A, 1 mH, 5.5 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744831010205 (rev1).igs \| 11.9 MB STP Download_STP_744831010205 (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744831010205 (rev20a).s4p \| 309 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]20.5 A	Induktivität [1]1 mH	Gleichstromwiderstand [1]5.5 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge46.5 mm	Breite28 mm	Höhe44.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744831016164	SPEC16.4 A, 1.6 mH, 8.5 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744831016164 (rev1).igs \| 11.9 MB STP Download_STP_744831016164 (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744831016164 (rev20a).s4p \| 308.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]16.4 A	Induktivität [1]1.6 mH	Gleichstromwiderstand [1]8.5 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge46.5 mm	Breite28 mm	Höhe44.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744831020133	SPEC13.3 A, 2 mH, 13 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744831020133 (rev1).igs \| 11.9 MB STP Download_STP_744831020133 (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744831020133 (rev20a).s4p \| 308.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]13.3 A	Induktivität [1]2 mH	Gleichstromwiderstand [1]13 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge45.5 mm	Breite28 mm	Höhe44.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744831034090	SPEC9 A, 3.4 mH, 27 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744831034090 (rev1).igs \| 11.9 MB STP Download_STP_744831034090 (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744831034090 (rev20a).s4p \| 309.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]9 A	Induktivität [1]3.4 mH	Gleichstromwiderstand [1]27 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge44.5 mm	Breite28 mm	Höhe44.5 mm	MontageartTHT	–Verfügbarkeit prüfen
744831047068	SPEC6.8 A, 4.7 mH, 44 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CMB HV (rev22b).IntLib \| 5.2 MB CDS Cadence_WE-CMB_HV (rev25a).zip \| 29.6 MB EAG Eagle_WE-CMB-HV (rev19a).lbr \| 39.4 KB KIC KiCad_WE-CMBHV (rev26b).zip \| 4.9 MB ZUK Cadstar_WE-CMBHV (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_744831047068 (rev1).igs \| 11.9 MB STP Download_STP_744831047068 (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WE-CMBHV (rev22a).zip \| 5.9 KB S S-Parameter_744831047068 (rev20a).s4p \| 309.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom [1]6.8 A	Induktivität [1]4.7 mH	Gleichstromwiderstand [1]44 mΩ	Nennspannung760 V (AC)	Prüfspannung3000 V (AC)	MaterialMnZn	Länge44.5 mm	Breite28 mm	Höhe44.5 mm	MontageartTHT	–Verfügbarkeit prüfen
