WCAP-AIE8 Aluminium-Elektrolytkondensatoren

LTSpice-Dateien

LT
LTSpice_WCAP-AIE8 (rev22a).zip
|
2.6 KB

Merkmale

Produktserie mit langer Lebensdauer
Montagetyp: Snap-In
Empfohlenes Lötverfahren: Wellenlöten

Anwendung

Applikationen mit langer Lebensdauer (Industrie, Medizin)
Befilterung
Glättung
Energiespeicherung
z.B. Computer-Netzteil, Server Netzteil, Antriebs-Schaltung, DC/AC Inverter

Application Notes

ANP071 Aluminium-Elektrolyt- vs. Aluminium-Polymer-Kondensatoren und wie dessen Vorteile richtig genutzt werden
PDF
ANP109 Impedanzspektren unterschiedlicher Kondensatortechnologien
PDF
ANP117 Einfluss des Ausgangskondensators auf die Regelkreisstabilität eines Netzteils
PDF
ANP125 Die akustischen Auswirkungen harmonischer Verzerrungen von Aluminium-Elektrolytkondensatoren
PDF
SN008 Erwartete Lebensdauer bei Aluminium-Elektrolyt- und Aluminium-Polymer-Kondensatoren
PDF
SN019 Angst vor Alterung? Die Auswirkungen der Zeit auf Elektrolytkondensatoren
PDF

Artikeldaten

Alle

⌀ 22 mm

⌀ 25 mm

⌀ 30 mm

⌀ 35 mm

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	C	V_R(V (DC))	Endurance(h)	I_RIPPLE(mA)	I_Leak(µA)	DF(%)	Raster(mm)	Ø D(mm)	L(mm)	Verpackung	MusterVerfügbarkeit & Muster

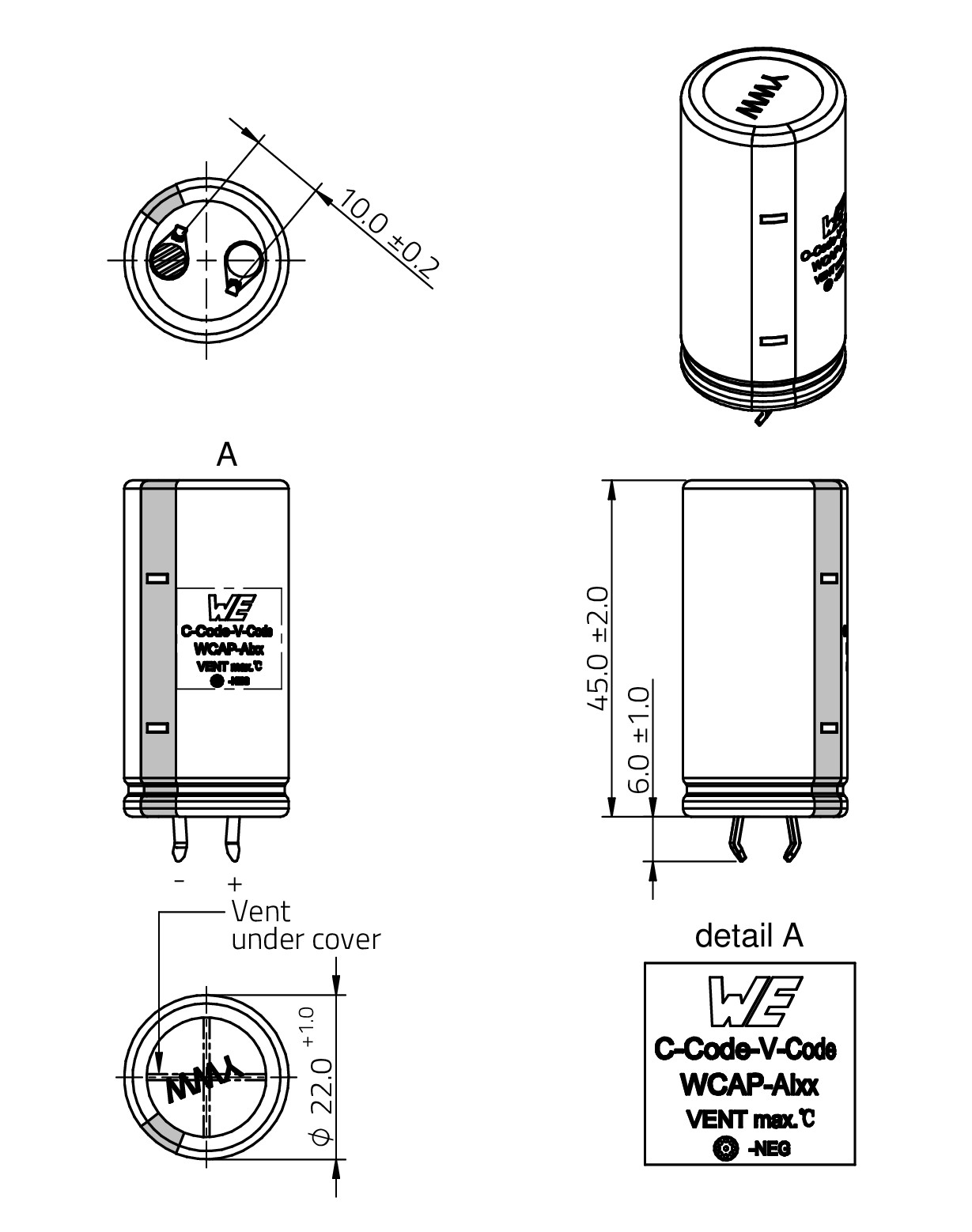

861221483001	SPEC68 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_22x25 (rev1).igs \| 4.9 MB STP WCAP-AIxx_22x25 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität68 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom710 mA	Leckstrom524.8 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser22 mm	Länge25 mm	VerpackungTray	–Verfügbarkeit prüfen
861221483002	SPEC82 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_22x25 (rev1).igs \| 4.9 MB STP WCAP-AIxx_22x25 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität82 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom860 mA	Leckstrom576.3 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser22 mm	Länge25 mm	VerpackungTray	–Verfügbarkeit prüfen
861221483003	SPEC100 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_22x30 (rev1).igs \| 4.9 MB STP WCAP-AIxx_22x30 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität100 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom950 mA	Leckstrom636.4 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser22 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861221484007	SPEC100 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_25x25 (rev1).igs \| 4.9 MB STP WCAP-AIxx_25x25 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität100 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom970 mA	Leckstrom636.4 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser25 mm	Länge25 mm	VerpackungTray	–Verfügbarkeit prüfen
861221483004	SPEC120 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_22x35 (rev1).igs \| 4.9 MB STP Download_STP_861221483004 (rev1).stp \| 1.8 MB STP WCAP-AIxx_22x35 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität120 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1140 mA	Leckstrom697.2 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser22 mm	Länge35 mm	VerpackungTray	–Verfügbarkeit prüfen
861221484008	SPEC120 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_25x30 (rev1).igs \| 4.9 MB STP WCAP-AIxx_25x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität120 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1170 mA	Leckstrom697.2 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser25 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861221485012	SPEC120 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x25 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x25 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität120 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1210 mA	Leckstrom697.2 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser30 mm	Länge25 mm	VerpackungTray	–Verfügbarkeit prüfen
861221483005	SPEC150 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_22x40 (rev1).igs \| 4.9 MB STP WCAP-AIxx_22x40 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität150 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1380 mA	Leckstrom779.5 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser22 mm	Länge40 mm	VerpackungTray	–Verfügbarkeit prüfen
861221484009	SPEC150 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_25x30 (rev1).igs \| 4.9 MB STP WCAP-AIxx_25x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität150 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1310 mA	Leckstrom779.5 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser25 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861221485013	SPEC150 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x25 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x25 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität150 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1340 mA	Leckstrom779.5 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser30 mm	Länge25 mm	VerpackungTray	–Verfügbarkeit prüfen
861221483006	SPEC180 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_22x45 (rev1).igs \| 4.9 MB STP WCAP-AIxx_22x45 (rev1).stp \| 1.7 MB STP WCAP-AIxx_22x45 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität180 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1560 mA	Leckstrom853.9 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser22 mm	Länge45 mm	VerpackungTray	–Verfügbarkeit prüfen
861221484010	SPEC180 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_25x35 (rev1).igs \| 4.9 MB STP WCAP-AIxx_25x35 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität180 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1510 mA	Leckstrom853.9 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser25 mm	Länge35 mm	VerpackungTray	–Verfügbarkeit prüfen
861221485014	SPEC180 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x30 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität180 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1450 mA	Leckstrom853.9 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser30 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861221484011	SPEC220 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_25x40 (rev1).igs \| 4.9 MB STP WCAP-AIxx_25x40 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität220 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom2020 mA	Leckstrom944 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser25 mm	Länge40 mm	VerpackungTray	–Verfügbarkeit prüfen
861221485015	SPEC220 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x30 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität220 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1910 mA	Leckstrom944 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser30 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861221486019	SPEC220 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_35x25 (rev1).igs \| 5 MB STP WCAP-AIxx_35x25 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität220 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom1920 mA	Leckstrom944 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser35 mm	Länge25 mm	VerpackungTray	–Verfügbarkeit prüfen
861221385012	SPEC220 µF, 400 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x30 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität220 µF	Nennspannung400 V (DC)	Endurance 3000	Rippelstrom1660 mA	Leckstrom890 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser30 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861221485016	SPEC270 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x35 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x35 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität270 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom2290 mA	Leckstrom1045.8 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser30 mm	Länge35 mm	VerpackungTray	–Verfügbarkeit prüfen
861221486020	SPEC270 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_35x30 (rev1).igs \| 5 MB STP WCAP-AIxx_35x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität270 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom2410 mA	Leckstrom1045.8 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser35 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861221485017	SPEC330 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x40 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x40 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität330 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom2650 mA	Leckstrom1156.1 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser30 mm	Länge40 mm	VerpackungTray	–Verfügbarkeit prüfen
861221486021	SPEC330 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_35x35 (rev1).igs \| 5 MB STP WCAP-AIxx_35x35 (rev1).stp \| 1.8 MB STP WCAP-AIxx_35x35 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität330 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom2630 mA	Leckstrom1156.1 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser35 mm	Länge35 mm	VerpackungTray	–Verfügbarkeit prüfen
861221485018	SPEC390 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x45 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x45 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität390 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom3030 mA	Leckstrom1256.8 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser30 mm	Länge45 mm	VerpackungTray	–Verfügbarkeit prüfen
861221486022	SPEC390 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_35x40 (rev1).igs \| 5 MB STP WCAP-AIxx_35x40 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität390 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom3150 mA	Leckstrom1256.8 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser35 mm	Länge40 mm	VerpackungTray	–Verfügbarkeit prüfen
861221486023	SPEC470 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_35x45 (rev1).igs \| 5 MB STP WCAP-AIxx_35x45 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität470 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom3310 mA	Leckstrom1379.7 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser35 mm	Länge45 mm	VerpackungTray	–Verfügbarkeit prüfen
861221084006	SPEC470 µF, 200 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_25x25 (rev1).igs \| 4.9 MB STP WCAP-AIxx_25x25 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität470 µF	Nennspannung200 V (DC)	Endurance 3000	Rippelstrom1990 mA	Leckstrom919.8 µA	Verlustfaktor15 %	Raster10 mm	Durchmesser25 mm	Länge25 mm	VerpackungTray	–Verfügbarkeit prüfen
861221386021	SPEC470 µF, 400 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_35x35 (rev1).igs \| 5 MB STP WCAP-AIxx_35x35 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität470 µF	Nennspannung400 V (DC)	Endurance 3000	Rippelstrom2710 mA	Leckstrom1300.8 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser35 mm	Länge35 mm	VerpackungTray	–Verfügbarkeit prüfen
861221486024	SPEC560 µF, 450 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_35x50 (rev1).igs \| 5 MB STP WCAP-AIxx_35x50 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität560 µF	Nennspannung450 V (DC)	Endurance 3000	Rippelstrom3580 mA	Leckstrom1506 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser35 mm	Länge50 mm	VerpackungTray	–Verfügbarkeit prüfen
861221084017	SPEC1000 µF, 200 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_25x40 (rev1).igs \| 4.9 MB STP WCAP-AIxx_25x40 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität1000 µF	Nennspannung200 V (DC)	Endurance 3000	Rippelstrom3280 mA	Leckstrom1341.7 µA	Verlustfaktor15 %	Raster10 mm	Durchmesser25 mm	Länge40 mm	VerpackungTray	–Verfügbarkeit prüfen
861220784007	SPEC3300 µF, 63 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_25x30 (rev1).igs \| 4.9 MB STP WCAP-AIxx_25x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität3300 µF	Nennspannung63 V (DC)	Endurance 3000	Rippelstrom2740 mA	Leckstrom1367.9 µA	Verlustfaktor20 %	Raster10 mm	Durchmesser25 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861220785014	SPEC4700 µF, 63 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_30x30 (rev1).igs \| 4.8 MB STP WCAP-AIxx_30x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität4700 µF	Nennspannung63 V (DC)	Endurance 3000	Rippelstrom3700 mA	Leckstrom1632.5 µA	Verlustfaktor30 %	Raster10 mm	Durchmesser30 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen
861220786020	SPEC6800 µF, 63 V (DC), 3000	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIE8 (rev26a).IntLib \| 7.5 MB CDS Cadence_WCAP-AIE8 (rev22a).zip \| 28.6 MB EAG Eagle_WCAP-AIE8 (rev26a).lbr \| 85.2 KB KIC KiCad_WCAP-AIE8 (rev26c).zip \| 7.8 MB ZUK CadStar_WCAP-AIE8 (rev19a).zip \| 9.5 KB CAD-Dateien ZIP IGS IGS_WCAP-AIE8_35x30 (rev1).igs \| 5 MB STP WCAP-AIxx_35x30 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIE8 (rev22a).zip \| 7.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität6800 µF	Nennspannung63 V (DC)	Endurance 3000	Rippelstrom4950 mA	Leckstrom1963.6 µA	Verlustfaktor30 %	Raster10 mm	Durchmesser35 mm	Länge30 mm	VerpackungTray	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

Videos

#askLorandt erklärt: DC/DC-Wandler Ausgangsspannungsripple vs. ESR von Kondensatortechnologien

Videos

Wie man den richtigen Kondensatortyp auswählt?! || Folien vs. Keramik vs. Elektrolyt

Videos

Webinar: Einführung Kondensatoren: Technologien und Einsatz

Long Life +85 °C
