ÜbersichtAlle ProduktbereicheProduktbereichElektromechanische BauelementeProduktgruppeSteckverbinderProduktfamilieTerminal BlocksProduktunterfamiliePluggable ConnectorRastermaßPitch 5.08 mmTypPlugTypWR-TBL Series 373B - Plug with Excenter Clamp 5.08mm pitch - Vertical cable entry - Cable

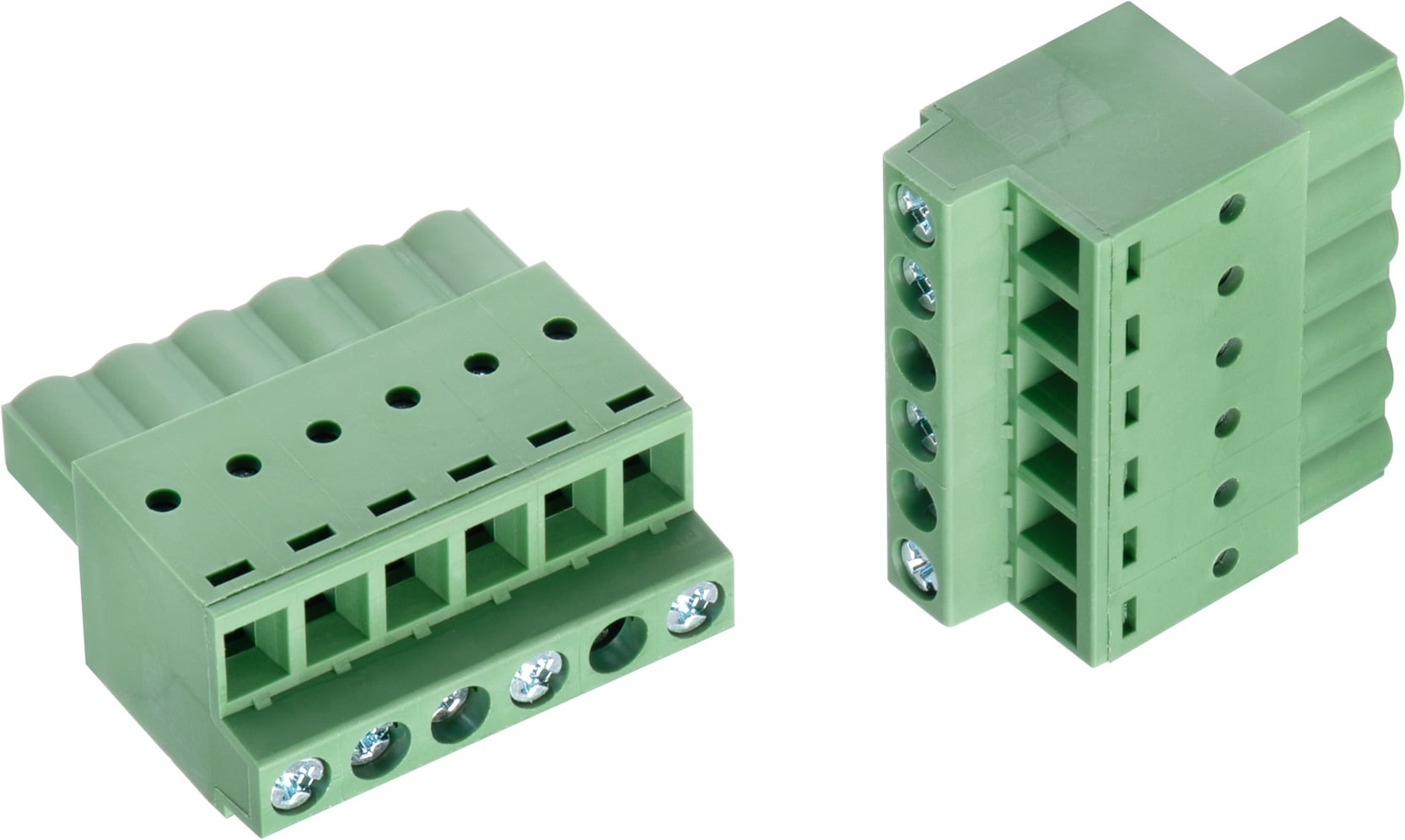

WR-TBL Series 373B - Plug with Excenter Clamp 5.08mm pitch - Vertical cable entry - Cable

General Information
Betriebstemperatur-40 °C up to +105 °C
EinhaltungRoHS
Raster5.08 mm
Material Properties
IsolationsmaterialPA66
Isolation BrennbarkeitsklasseUL94 V-0
KontaktmaterialStahl
KontaktbeschichtungZink
SchraubanschlussmaterialStahl
SchraubanschlussbeschichtungZink
KabelschutzmaterialStahl
Electrical Properties
IR16 A
IR cULus16 A
IR VDE16 A
Arbeitsspannung250 V (AC); 300 V (AC)
Arbeitsspannung [cULus]300 V (AC)
Arbeitsspannung [VDE]250 V (AC)
Spannungsfestigkeit [cULus]2000 V (AC)
Spannungsfestigkeit [VDE]2000 V (AC)
Kontaktwiderstand [cULus]20 mΩ
Kontaktwiderstand [VDE]20 mΩ
Mechanical Properties
Kabellänge10
SchraubeM2.6
Wire Properties
Solid Wire Section (AWG)12 to 24 (AWG)
Solid Wire Section (Metric)3.31 to 0.205 (mm²)
Stranded Wire Section (AWG)12 to 24 (AWG)
Stranded Wire Section (Metric)3.31 to 0.205 (mm²)
Certification
cULus ZulassungE315414
VDE-Zulassung40038804

Artikeldaten

Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire SectionDesign Kit Muster
691373500002BSPEC
3 Dateien 2 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)612690
691373500003BSPEC
3 Dateien 3 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500004BSPEC
3 Dateien 4 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500005BSPEC
3 Dateien 5 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500006BSPEC
3 Dateien 6 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500007BSPEC
3 Dateien 7 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500008BSPEC
3 Dateien 8 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500009BSPEC
3 Dateien 9 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500010BSPEC
3 Dateien 10 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500011BSPEC
3 Dateien 11 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
691373500012BSPEC
3 Dateien 12 Pluggable Kabel Nein Vertikal 12 to 24 (AWG) 3.31 to 0.205 (mm²)
Artikel Nr. Daten­blatt
691373500002BSPEC
691373500003BSPEC
691373500004BSPEC
691373500005BSPEC
691373500006BSPEC
691373500007BSPEC
691373500008BSPEC
691373500009BSPEC
691373500010BSPEC
691373500011BSPEC
691373500012BSPEC
Muster
Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire SectionDesign Kit Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.

  • Kundenspezifische Produkte nach Ihren Anforderungen
  • Über 2000 Standardbauteile
  • Ab Lager verfügbar ohne MOQ
  • Personalisierte Modifikationen von Standardteilen für kleine Mengen
  • Farb- & Druckmöglichkeiten mit MOQ für Massenproduktion

Personalisierte Modifikationen von Standard Terminal Blocks

Tintenstrahlbedruckung

Bedruckung Ihrer Terminal Blocks (z.B. Kodierung, Personalisierung)

Kodierung

Vorinstallation von Kodierstiften nach Kodiervorgaben

Farbkodierung

Für ausgewählte Serien nach Ihren Vorgaben (412B / 412MB / 413B)

Assemblierung

Schnelle Assemblierung von Polzahlen nach Ihren Anforderungen

Sortimente
