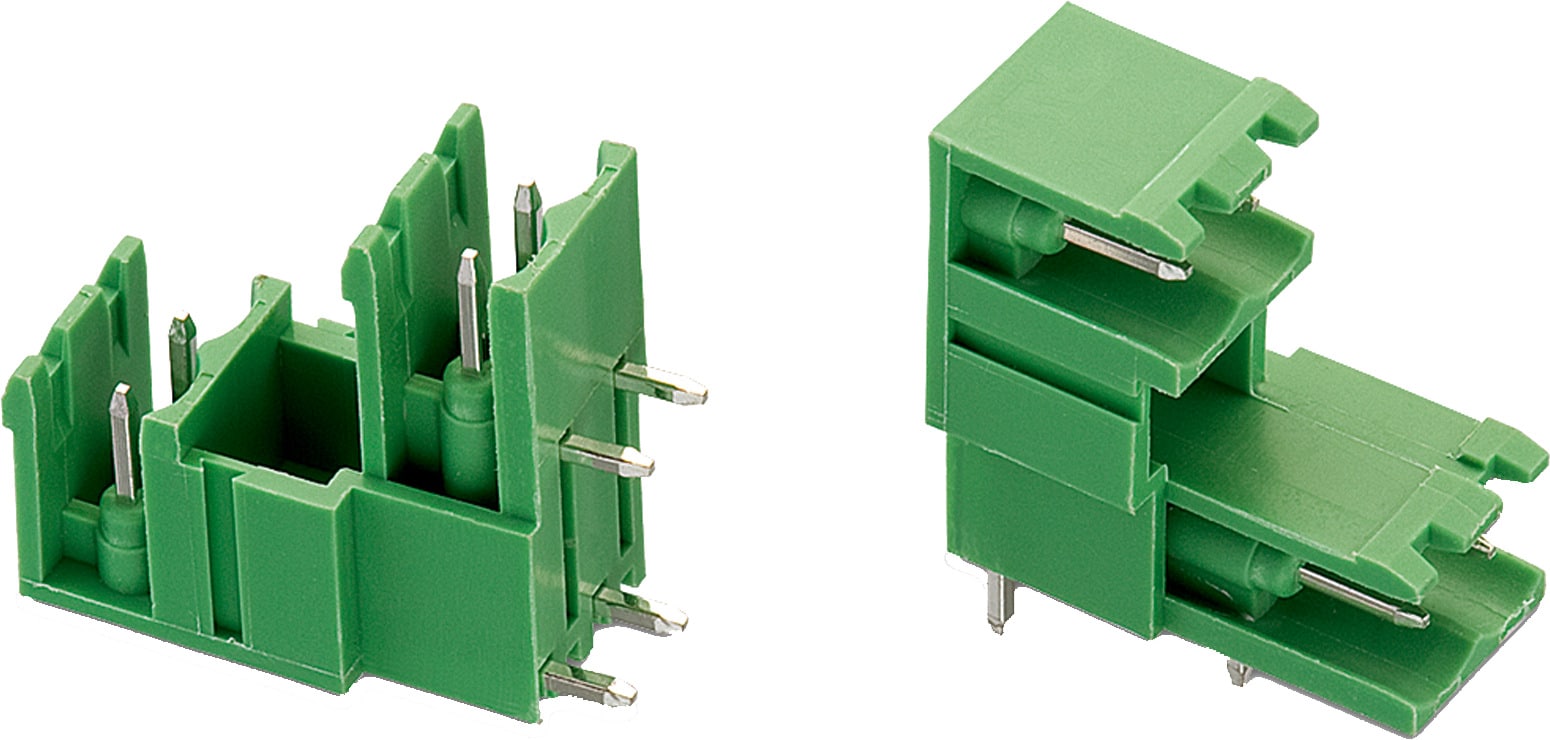

WR-TBL Serie 3355 - 5.08 mm Double Level Modular Horizontal Male PCB Header | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	5.08 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn

Electrical Properties
I_R	10 A
I_R[cULus]	10 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
R_C	20 mΩ

Certification
cULus Zulassung	E315414

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ
691335510004	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691335510004_1 (rev1).pdf \| 127.2 KB IGS 691335510004 (rev1).igs \| 1.4 MB STP 691335510004 (rev1).stp \| 513.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Pluggable	PCB	Ja	Horizontal
691335510006	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691335510006_1 (rev1).pdf \| 177.7 KB IGS 691335510006 (rev1).igs \| 1.8 MB STP 691335510006 (rev1).stp \| 682.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Pluggable	PCB	Ja	Horizontal
691335510008	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691335510008_1 (rev1).pdf \| 223.3 KB IGS 691335510008 (rev1).igs \| 2.3 MB STP 691335510008 (rev1).stp \| 853.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Pluggable	PCB	Ja	Horizontal
691335510010	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691335510010_1 (rev1).pdf \| 270.9 KB IGS 691335510010 (rev1).igs \| 2.8 MB STP 691335510010 (rev1).stp \| 1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Pluggable	PCB	Ja	Horizontal
691335510012	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691335510012_1 (rev1).pdf \| 310.3 KB IGS 691335510012 (rev1).iges \| 3.3 MB IGS 691335510012 (rev1).igs \| 3.3 MB STP 691335510012 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Pluggable	PCB	Ja	Horizontal
691335510016	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691335510016_1 (rev1).pdf \| 393.2 KB IGS 691335510016 (rev1).igs \| 4.3 MB STP 691335510016 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Pluggable	PCB	Ja	Horizontal

Artikel Nr.	Datenblatt
691335510004	SPEC
691335510006	SPEC
691335510008	SPEC
691335510010	SPEC
691335510012	SPEC
691335510016	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
