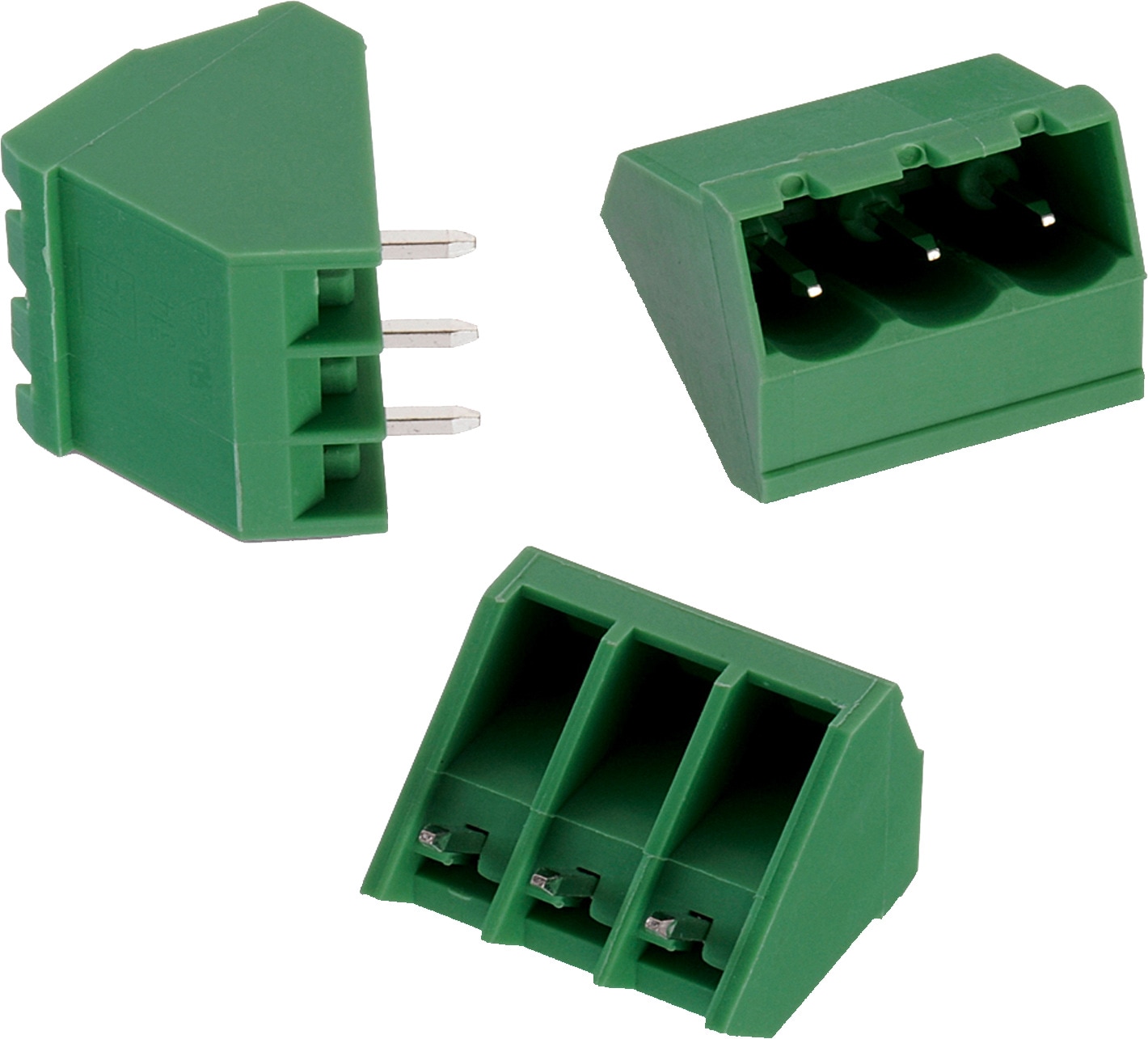

WR-TBL Serie 314 - 5.08 mm Close PCB Header | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	5.08 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn
Pin Material	Messing
Pinbeschichtung	Zinn über Nickel

Electrical Properties
I_R	15 A
I_R[cULus]	15 A
I_R[VDE]	15 A
Arbeitsspannung	300 V; 320 V
Arbeitsspannung [cULus]	300 V
Arbeitsspannung [VDE]	320 V
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2200 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Certification
cULus Zulassung	E315414
VDE-Zulassung	40061301

Application Notes

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Pins	PCB/Kabel/Panel	Modularity	Typ	Design Kit
691314520102	2, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520102_1 (rev1).pdf \| 73.4 KB IGS 691314520102 (rev1).igs \| 845.1 KB STP 691314520102 (rev1).stp \| 289.8 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 2	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit 691002
691314520103	3, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520103_1 (rev1).pdf \| 100.1 KB IGS 691314520103 (rev1).igs \| 1.1 MB STP 691314520103 (rev1).stp \| 388.9 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 3	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520104	4, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520104_1 (rev1).pdf \| 124.7 KB IGS 691314520104 (rev1).igs \| 1.4 MB STP 691314520104 (rev1).stp \| 487.7 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 4	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520105	5, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520105_1 (rev1).pdf \| 143.1 KB IGS 691314520105 (rev1).igs \| 1.7 MB STP 691314520105 (rev1).stp \| 586.9 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 5	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520106	6, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520106_1 (rev1).pdf \| 162.3 KB IGS 691314520106 (rev1).igs \| 2 MB STP 691314520106 (rev1).stp \| 689 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 6	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520107	7, Stiftleiste, PCB	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520107_1 (rev1).pdf \| 183.4 KB IGS 691314520107 (rev1).iges \| 2.3 MB IGS 691314520107 (rev1).igs \| 2.3 MB STP 691314520107 (rev1).stp \| 791.5 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 7	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520108	8, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520108_1 (rev1).pdf \| 207.7 KB IGS 691314520108 (rev1).igs \| 2.6 MB STP 691314520108 (rev1).stp \| 894 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 8	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520109	9, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520109_1 (rev1).pdf \| 225.7 KB IGS 691314520109 (rev1).igs \| 3 MB STP 691314520109 (rev1).stp \| 997.9 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 9	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520110	10, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520110_1 (rev1).pdf \| 249.4 KB IGS 691314520110 (rev1).igs \| 3.3 MB STP 691314520110 (rev1).stp \| 1.1 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 10	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520111	11, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520111_1 (rev1).pdf \| 273.2 KB IGS 691314520111 (rev1).igs \| 3.6 MB STP 691314520111 (rev1).stp \| 1.2 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 11	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520112	12, Stiftleiste, PCB	Downloads 7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520112_1 (rev1).pdf \| 294.4 KB IGS 691314520112 (rev1).iges \| 3.9 MB IGS 691314520112 (rev1).igs \| 3.9 MB STP 691314520112 (rev1).stp \| 1.3 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 12	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520113	13, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520113_1 (rev1).pdf \| 315.1 KB IGS 691314520113 (rev1).igs \| 4.2 MB STP 691314520113 (rev1).stp \| 1.4 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 13	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520114	14, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520114_1 (rev1).pdf \| 335.5 KB IGS 691314520114 (rev1).igs \| 4.5 MB STP 691314520114 (rev1).stp \| 1.5 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 14	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520115	15, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520115_1 (rev1).pdf \| 352.7 KB IGS 691314520115 (rev1).igs \| 4.8 MB STP 691314520115 (rev1).stp \| 1.6 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 15	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520116	16, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520116_1 (rev1).pdf \| 392.8 KB IGS 691314520116 (rev1).igs \| 5.1 MB STP 691314520116 (rev1).stp \| 1.7 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 16	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520117	17, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520117_1 (rev1).pdf \| 416.9 KB IGS 691314520117 (rev1).igs \| 5.4 MB STP 691314520117 (rev1).stp \| 1.8 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 17	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520118	18, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520118_1 (rev1).pdf \| 440.7 KB IGS 691314520118 (rev1).igs \| 5.7 MB STP 691314520118 (rev1).stp \| 1.9 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 18	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520119	19, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520119_1 (rev1).pdf \| 464.6 KB IGS 691314520119 (rev1).igs \| 6 MB STP 691314520119 (rev1).stp \| 2 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 19	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520120	20, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520120_1 (rev1).pdf \| 488.7 KB IGS 691314520120 (rev1).igs \| 6.3 MB STP 691314520120 (rev1).stp \| 2.1 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 20	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520121	21, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520121_1 (rev1).pdf \| 512.9 KB IGS 691314520121 (rev1).igs \| 6.6 MB STP 691314520121 (rev1).stp \| 2.2 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 21	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520122	22, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520122_1 (rev1).pdf \| 532.4 KB IGS 691314520122 (rev1).igs \| 6.9 MB STP 691314520122 (rev1).stp \| 2.3 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 22	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520123	23, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520123_1 (rev1).pdf \| 551.5 KB IGS 691314520123 (rev1).igs \| 7.2 MB STP 691314520123 (rev1).stp \| 2.4 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 23	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
691314520124	24, Stiftleiste, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Pluggable Connector (rev25d).IntLib \| 121.1 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Pluggable-Connector (rev25b).lbr CAD-Dateien ZIP 3D 691314520124_1 (rev1).pdf \| 575.4 KB IGS 691314520124 (rev1).igs \| 7.5 MB STP 691314520124 (rev1).stp \| 2.5 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 24	PCB/Kabel/Panel PCB	Modularity Nein	Typ Closed 45° Plug entry	Design Kit –
