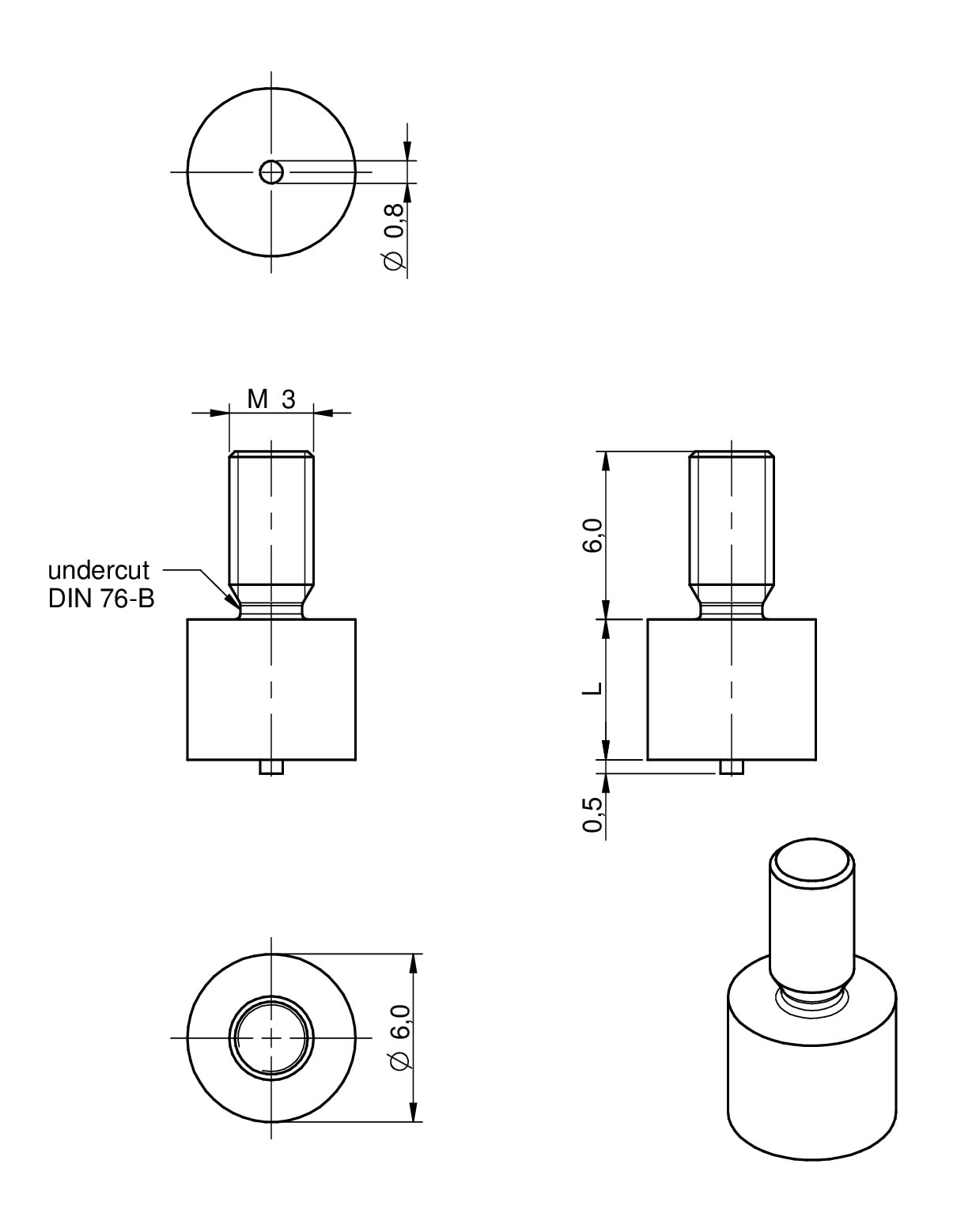

WA-SMSE SMT Stahl Spacer mit Außengewinde M3

Anwendung

Befestigung oberhalb der Leiterplatte mit einer Mutter
Für Abstände von 5 bis 15 mm
Präzise und schnelle Verarbeitung
Hohe mechanische Kräfte
Höchste Prozesssicherheit

General Information
Betriebstemperatur	-55 °C up to +150 °C
Material	Stahl
Oberfläche	Zinn
Lötpastendicke	150 µm
Anziehdrehmoment	0.5 N*m

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L(mm)	Ø OD(mm)	Verpackung	VPE	Board	MusterVerfügbarkeit & Muster
9771050360R	SPEC5 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP IGS 9771050360R (rev1).igs \| 104.9 KB STP 9771050360R (rev1).stp \| 21 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge5 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit300	Board 700990	–Verfügbarkeit prüfen
9771060360R	SPEC6 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771060360R (rev1).pdf \| 52.7 KB IGS 9771060360R (rev1).igs \| 106.8 KB STP 9771060360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge6 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit300	Board –	–Verfügbarkeit prüfen
9771070360R	SPEC7 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771070360R (rev1).pdf \| 52.4 KB IGS 9771070360R (rev1).igs \| 105.6 KB STP 9771070360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge7 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit200	Board –	–Verfügbarkeit prüfen
9771080360R	SPEC8 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771080360R (rev1).pdf \| 51.4 KB IGS 9771080360R (rev1).igs \| 105.7 KB STP 9771080360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge8 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit200	Board –	–Verfügbarkeit prüfen
9771090360R	SPEC9 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771090360R (rev1).pdf \| 50.6 KB IGS 9771090360R (rev1).igs \| 105.6 KB STP 9771090360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge9 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit200	Board –	–Verfügbarkeit prüfen
9771100360R	SPEC10 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771100360R (rev1).pdf \| 48.6 KB IGS 9771100360R (rev1).igs \| 105.4 KB STP 9771100360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge10 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit200	Board –	–Verfügbarkeit prüfen
9771110360R	SPEC11 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771110360R (rev1).pdf \| 46.9 KB IGS 9771110360R (rev1).igs \| 104.8 KB STP 9771110360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge11 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit180	Board –	–Verfügbarkeit prüfen
9771120360R	SPEC12 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771120360R (rev1).pdf \| 46.6 KB IGS 9771120360R (rev1).igs \| 104.2 KB STP 9771120360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge12 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit180	Board –	–Verfügbarkeit prüfen
9771130360R	SPEC13 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771130360R (rev1).pdf \| 47.2 KB IGS 9771130360R (rev1).igs \| 103.5 KB STP 9771130360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge13 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit150	Board –	–Verfügbarkeit prüfen
9771140360R	SPEC14 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP IGS 9771140360R (rev1).igs \| 103.5 KB STP 9771140360R (rev1).stp \| 21 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge14 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit150	Board –	–Verfügbarkeit prüfen
9771150360R	SPEC15 mm, 6 mm, Tape and Reel	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSE (rev22a).IntLib \| 84 KB CDS Cadence_WA-SMSE (rev19a).zip \| 579.7 KB EAG Eagle_WA-SMSE (rev21a).lbr \| 114.5 KB KIC KiCad_WA-SMSE (rev26b).zip \| 115.7 KB CAD-Dateien ZIP 3D 3D_9771150360R (rev1).pdf \| 46.4 KB IGS 9771150360R (rev1).igs \| 103.5 KB STP 9771150360R (rev1).stp \| 21 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge15 mm	Außendurchmesser6 mm	VerpackungTape and Reel	Verpackungseinheit150	Board –	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

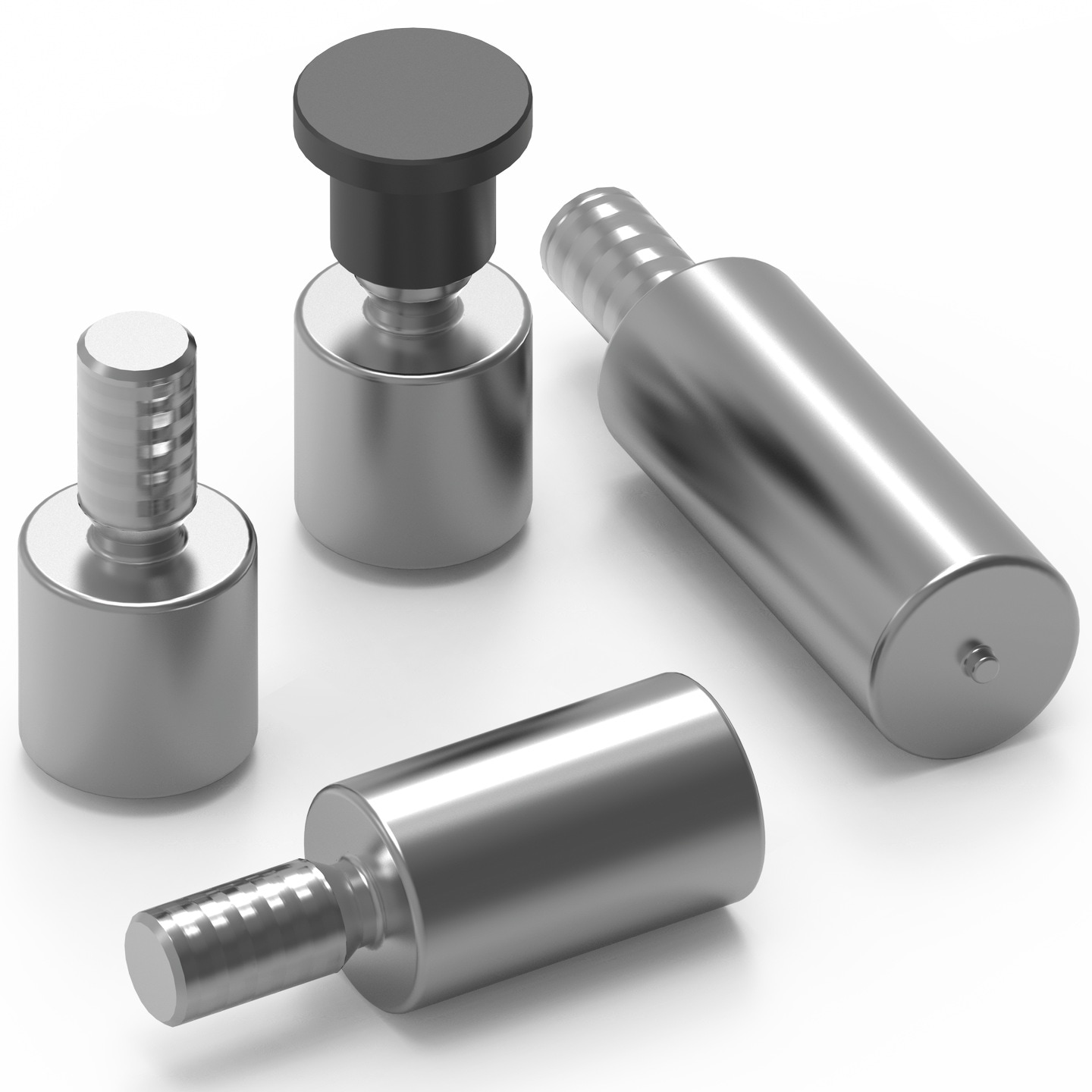

SMT Spacer from Würth Elektronik eiSos

SCHACHMATT

SMT Spacer gewinnt!

SMT Spacer von Würth Elektronik optimieren maßgeblich die Verarbeitung elektromechanischer Baugruppen. Herkömmliche Abstandsbolzen müssen zeitintensiv von Hand montiert werden; SMT Spacer sind auf die vollautomatische Bestückung zugeschnitten. Die auf Rolle verpackten Bauteile werden präzise auf der Leiterplatte positioniert. Eine Vielzahl an Varianten ermöglicht automatisch bestückbare, mechanisch stabile und sichere Lötverbindungen in jeder Applikation.
