WPME-CDIS Capacitive Digital Isolator Standard

	Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

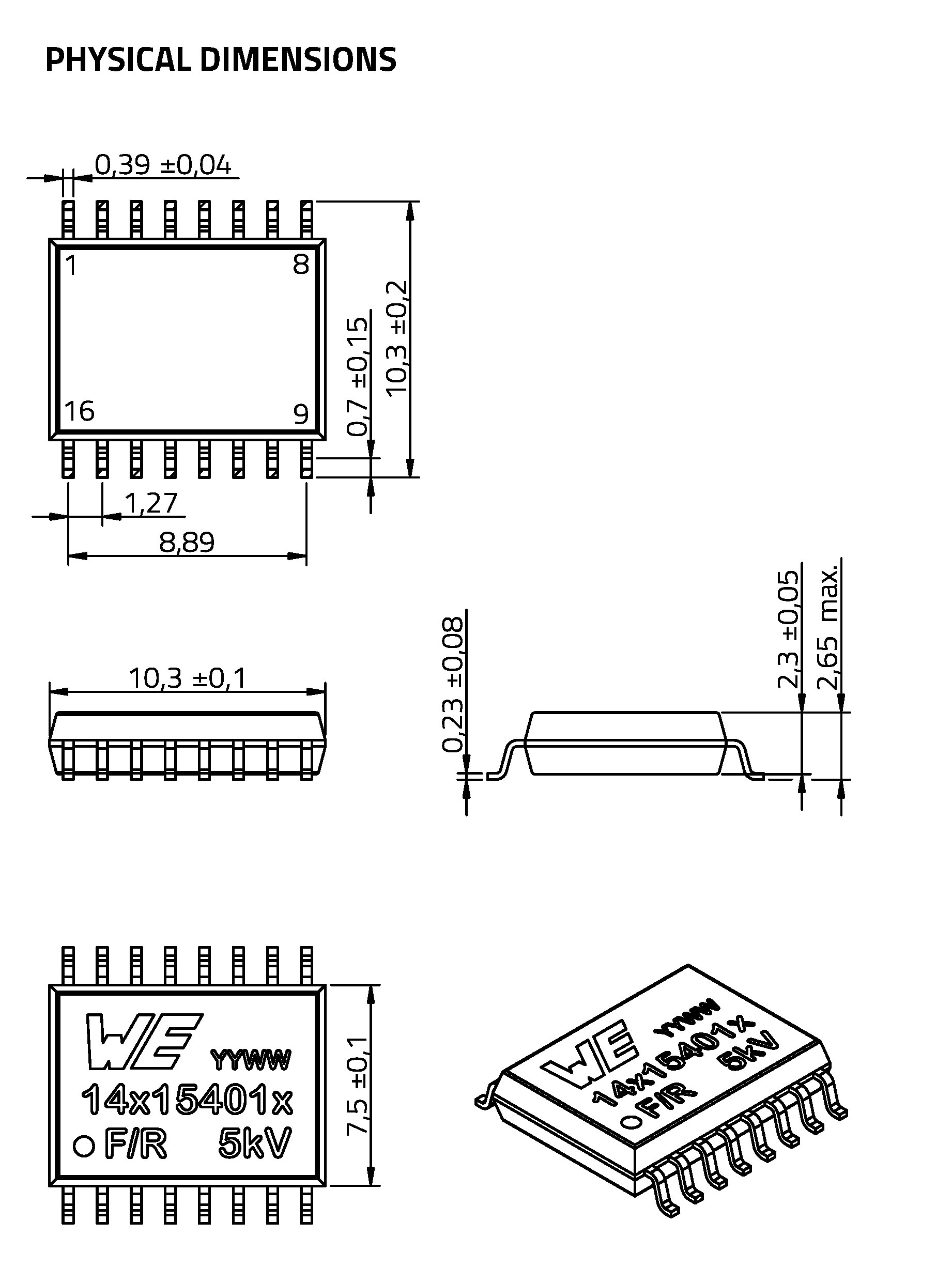

NEU	SOIC 16WB		10.3	7.5	2.5	SMT

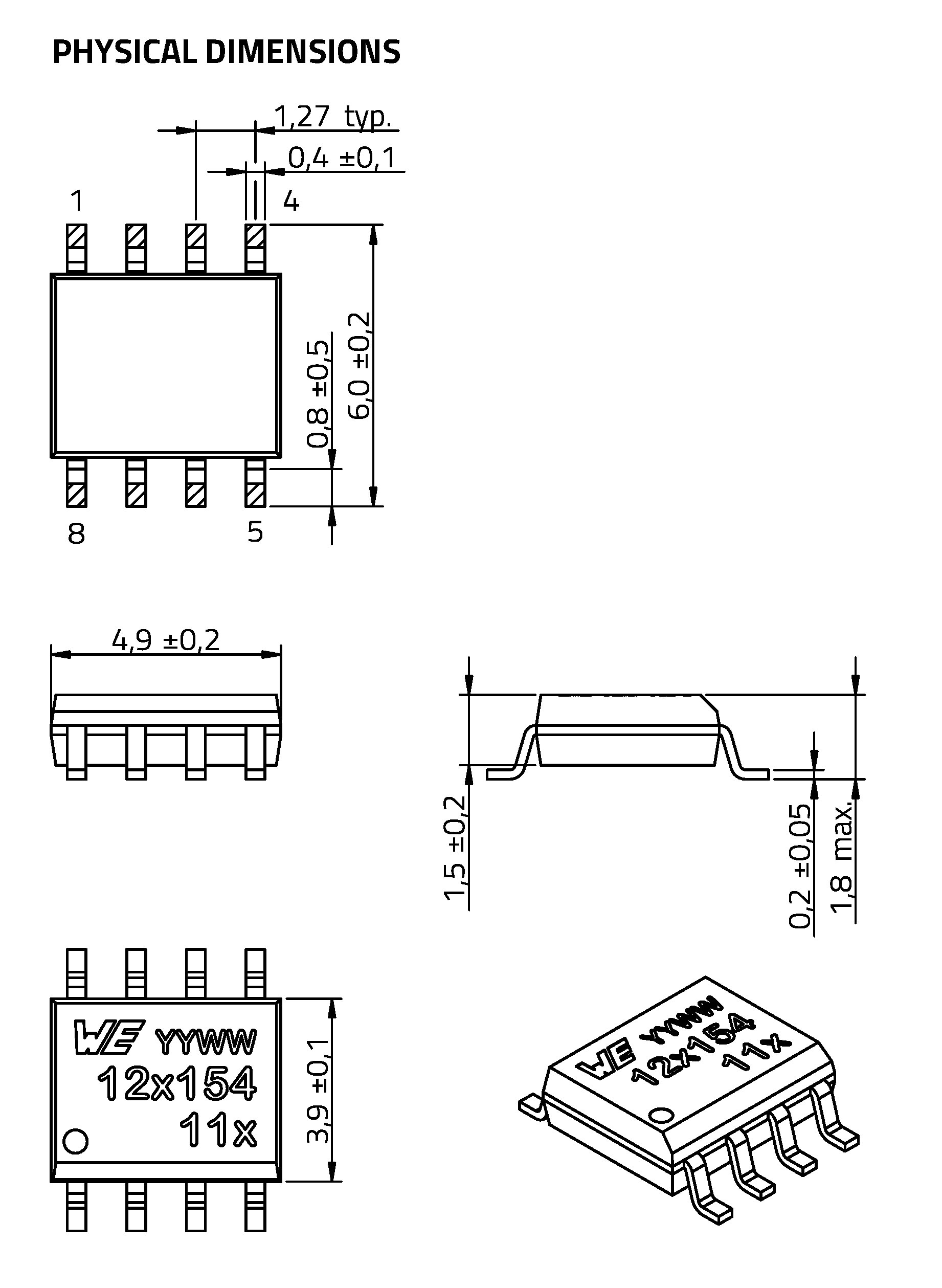

NEU	SOIC 8NB		4.9	3.9	1.5	SMT

Merkmale

2- und 4-Kanal-Digitalisolatoren
Isolationsspannung bis zu 5000 VRMS
Basic (SOIC-8NB) und reinforced (SOIC-16WB) Isolierung
Signalübertragung in Hochgeschwindigkeitsanwendungen (Datenrate bis zu 150 Mbps)
Hohe Störfestigkeit gegenüber Systemrauschen (CMTI ±150 kV/µs)
Industrie Standard Gehäuse und Anschluss Konfiguration
UL 1577-Zulassung
Zertifizierung nach DIN EN IEC 60747-17 (VDE 0884-17)

Anwendung

Isolierte Schnittstellen (SPI, CAN, RS-232, RS-485)
Motorsteuerung
Industrielle Schaltnetzteile
Prüf- und Messsysteme
Mikrocontroller und DSP-Anwendung
Industrielle Automatisierung
Schnittstellen zu speicherprogrammierbaren Steuerungen (SPS)
Batterie-Management-Systeme
Solar-Wechselrichter
Pegelwandler

Artikeldaten

Alle

SOIC 16WB

SOIC 8NB

	Artikel Nr.	Datenblatt	Simulation	Downloads	V_{CC min.} (V)	V_{CC max._(V)}	Kanal Konfiguration	t_PLH, t_PHL (ns)	DR (Mbps)	CMTI (kV/µs)	V_ISO (V (RMS))	Standardausgabe	Muster
	18014015401H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18014x15401x (rev1).pdf \| 297.8 KB IGS IGS_CDIS_18014x15401x (rev1).igs \| 512.7 KB STP STP_CDIS_18014x15401x (rev1).stp \| 886.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	4/0	12	150	150	5000	High
	18014015401L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18014x15401x (rev1).pdf \| 297.8 KB IGS IGS_CDIS_18014x15401x (rev1).igs \| 512.7 KB STP STP_CDIS_18014x15401x (rev1).stp \| 886.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	4/0	12	150	150	5000	Low
	18014115401H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18014x15401x (rev1).pdf \| 297.8 KB IGS IGS_CDIS_18014x15401x (rev1).igs \| 512.7 KB STP STP_CDIS_18014x15401x (rev1).stp \| 886.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	3/1	12	150	150	5000	High
	18014115401L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18014x15401x (rev1).pdf \| 297.8 KB IGS IGS_CDIS_18014x15401x (rev1).igs \| 512.7 KB STP STP_CDIS_18014x15401x (rev1).stp \| 886.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	3/1	12	150	150	5000	Low
	18014215401H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18014x15401x (rev1).pdf \| 297.8 KB IGS IGS_CDIS_18014x15401x (rev1).igs \| 512.7 KB STP STP_CDIS_18014x15401x (rev1).stp \| 886.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	2/2	12	150	150	5000	High
	18014215401L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18014x15401x (rev1).pdf \| 297.8 KB IGS IGS_CDIS_18014x15401x (rev1).igs \| 512.7 KB STP STP_CDIS_18014x15401x (rev1).stp \| 886.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	2/2	12	150	150	5000	Low
	18012015411H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18012x15411x (rev1).pdf \| 205.9 KB IGS IGS_CDIS_18012x15411x (rev1).igs \| 1.8 MB STP STP_CDIS_18012x15411x (rev1).stp \| 531.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	2/0	12	150	150	3750	High
	18012015411L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18012x15411x (rev1).pdf \| 205.9 KB IGS IGS_CDIS_18012x15411x (rev1).igs \| 1.8 MB STP STP_CDIS_18012x15411x (rev1).stp \| 531.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	2/0	12	150	150	3750	Low
	18012115411H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18012x15411x (rev1).pdf \| 205.9 KB IGS IGS_CDIS_18012x15411x (rev1).igs \| 1.8 MB STP STP_CDIS_18012x15411x (rev1).stp \| 531.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	1/1	12	150	150	3750	High
	18012115411L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-CDIS (rev24a).IntLib \| 421.5 KB CDS Cadence_WPME-CDIS (rev24a).zip \| 1.5 MB EAG Eagle_WPME-CDIS (rev24a).lbr \| 70.8 KB CAD-Dateien ZIP 3D 3D_CDIS_18012x15411x (rev1).pdf \| 205.9 KB IGS IGS_CDIS_18012x15411x (rev1).igs \| 1.8 MB STP STP_CDIS_18012x15411x (rev1).stp \| 531.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.375	5.5	1/1	12	150	150	3750	Low

	Artikel Nr.	Datenblatt	Simulation
	18014015401H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18014015401L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18014115401H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18014115401L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18014215401H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18014215401L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18012015411H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18012015411L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18012115411H	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument
	18012115411L	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 14.07.2024 SPEC Datenblatt gültig ab 15.07.2024 PCN PCN Dokument

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	V_{CC min.} (V)	V_{CC max._(V)}	Kanal Konfiguration	t_PLH, t_PHL (ns)	DR (Mbps)	CMTI (kV/µs)	V_ISO (V (RMS))	Standardausgabe	Muster
