WPME-CDIP Capacitive Digital Isolator Powered NEU

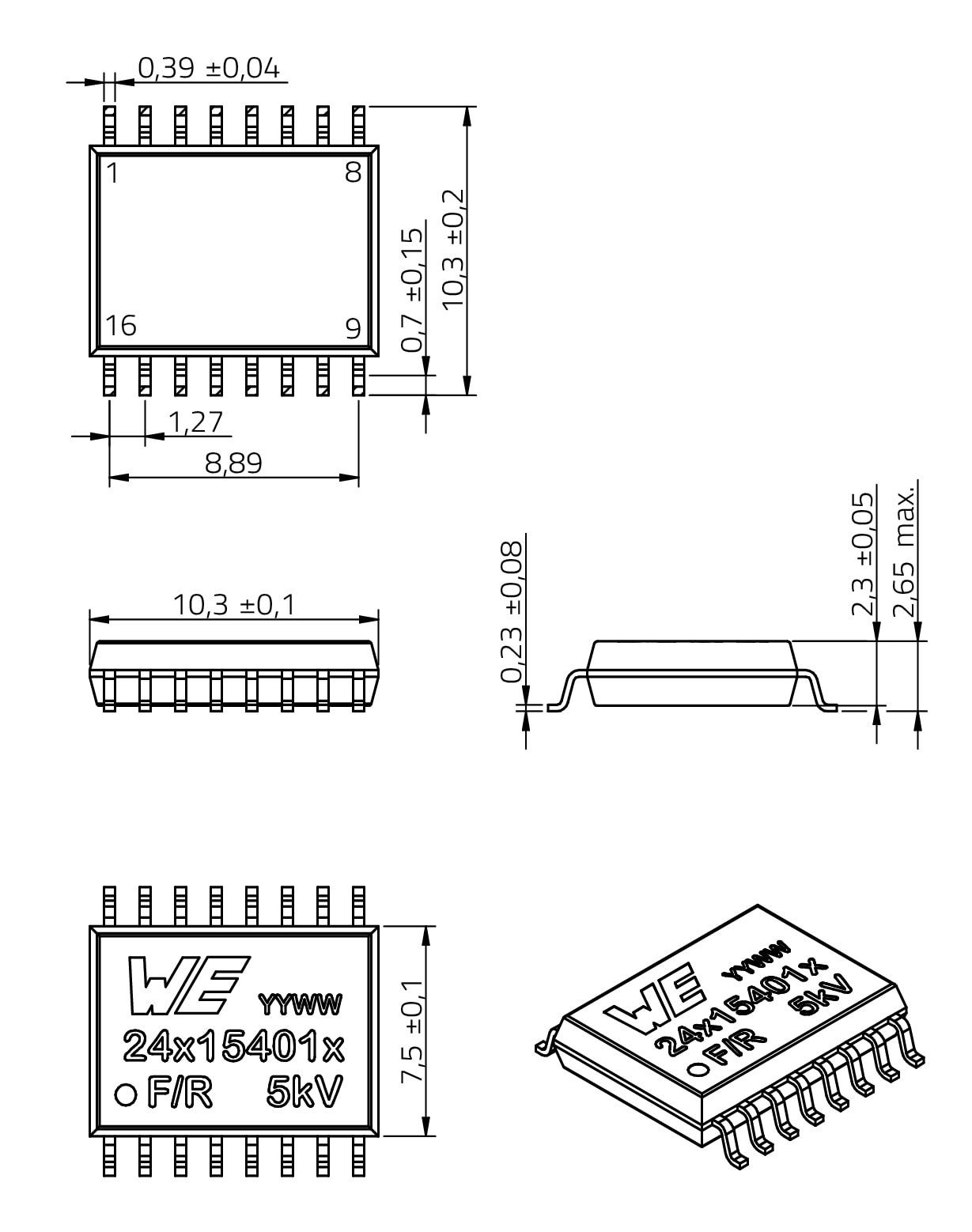

 Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Montageart
NEU SOIC 16WB 10.3 7.5 2.5 SMT

Merkmale

  • Industrie Standard Gehäuse und Anschluss Konfiguration
  • 0.65W isolierter intergrierter DC/DC Wandler
  • Signalübertragung in Hochgeschwindigkeitsanwendungen (Datenrate bis zu 100 Mbps)
  • Hohe Störfestigkeit gegenüber Systemrauschen (CMTI ±150 kV/µs)
  • UL 1577-Zulassung
  • Geringe leitungsgebundene und abgestrahlte EMV (konform nach Norm EN55032 Klasse B / CISPR-32)

Anwendung

  • Isolierung von Kommunikationsbussen
  • Motorsteuerung
  • Industrielle Schaltnetzteile
  • Prüf- und Messsysteme
  • Mikrocontroller und DSP-Anwendung
  • Industrielle Automatisierung
  • Schnittstellen zu speicherprogrammierbaren Steuerungen (SPS)
  • Batterie-Management-Systeme
  • Solar-Wechselrichter

Artikeldaten

SOIC 16WB
Artikel Nr. Daten­blatt Simu­lation DownloadsVCC min.
(V)
VCC max.
(V)
Kanal KonfigurationtPLH, tPHL
(ns)
DR
(Mbps)
CMTI
(kV/µs)
VISO
(V (RMS))
StandardausgabeEvaluation Boards Muster
18024015401HSPEC
6 Dateien 3.15 5.5 4/0 10 100 150 5000 High18824015401H
18024015401LSPEC
6 Dateien 3.15 5.5 4/0 10 100 150 5000 Low18824015401L
18024115401HSPEC
6 Dateien 3.15 5.5 3/1 10 100 150 5000 High18824115401H
18024115401LSPEC
6 Dateien 3.15 5.5 3/1 10 100 150 5000 Low18824115401L
18024215401HSPEC
6 Dateien 3.15 5.5 2/2 10 100 150 5000 High18824215401H
18024215401LSPEC
6 Dateien 3.15 5.5 2/2 10 100 150 5000 Low18824215401L
Artikel Nr. Daten­blatt Simu­lation
18024015401HSPEC
18024015401LSPEC
18024115401HSPEC
18024115401LSPEC
18024215401HSPEC
18024215401LSPEC
