ÜbersichtAlle ProduktbereicheProduktbereichDigitale IsolatorenProduktfamilieDigitale Isolatoren mit integrierter StromversorgungProduktserieEvaluation Boards WPME-CDIP

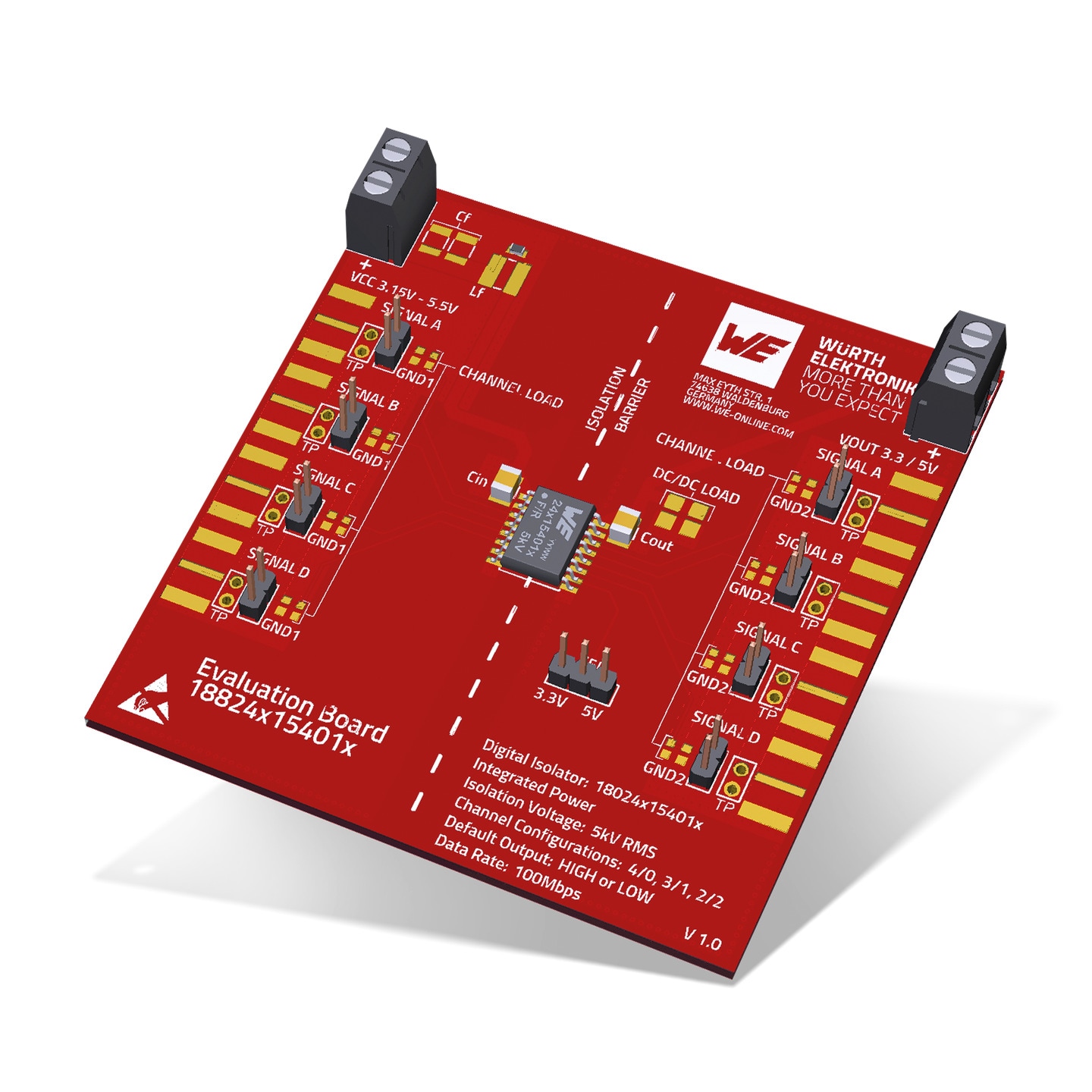

Evaluation Boards WPME-CDIP

Evaluation Boards WPME-CDIP

Merkmale

  • 4 Kanal Digitalisolator mit integriertem isolierten 0.65 W DC/DC Wandler
  • Versorgungsspannung: 3.15 bis 5.5 V
  • Isolierter DC/DC-Wandlerausgang: 3.3 oder 5 V
  • Datenrate: bis zu 100 Mbps
  • Geringer propagation delay: typisch 10 ns
  • Geringe leitungsgebundene und abgestrahlte EMV (konform nach Norm EN55032 Klasse B / CISPR-32)

Anwendung

  • Isolierung von Kommunikationsbussen
  • Motorsteuerung
  • Industrielle Schaltnetzteile
  • Prüf- und Messsysteme
  • Mikrocontroller und DSP-Anwendung
  • Industrielle Automatisierung
  • Schnittstellen zu speicherprogrammierbaren Steuerungen (SPS)
  • Batterie-Management-Systeme
  • Solar-Wechselrichter

Artikeldaten

Artikel Nr. Daten­blatt Downloads StatusVCC min.
(V)
VCC max.
(V)
Kanal KonfigurationStandardausgabeDigitaler Isolator Muster
18824015401HSPEC
Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.15 5.5 4/0 High18024015401H
18824015401LSPEC
Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.15 5.5 4/0 Low18024015401L
18824115401HSPEC
Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.15 5.5 3/1 High18024115401H
18824115401LSPEC
Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.15 5.5 3/1 Low18024115401L
18824215401HSPEC
Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.15 5.5 2/2 High18024215401H
18824215401LSPEC
Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.15 5.5 2/2 Low18024215401L
Artikel Nr. Daten­blatt
18824015401HSPEC
18824015401LSPEC
18824115401HSPEC
18824115401LSPEC
18824215401HSPEC
18824215401LSPEC
Muster
Artikel Nr. Daten­blatt Downloads StatusVCC min.
(V)
VCC max.
(V)
Kanal KonfigurationStandardausgabeDigitaler Isolator Muster

Zusätzliche Informationen

Vorschaubild der zusätzlichen Informationen über digitale Isolatoren

Digitale Isolatoren sind die zuverlässige Lösung zur galvanischen Trennung digitaler Signale.
Sie ermöglichen eine zuverlässige Übertragung von Hochgeschwindigkeitssignalen, verhindern Potenzialunterschiede zwischen Masseverbindungen sowie Datenübertragungsfehler oder Datenkorruption und verbessern die Störfestigkeit.
