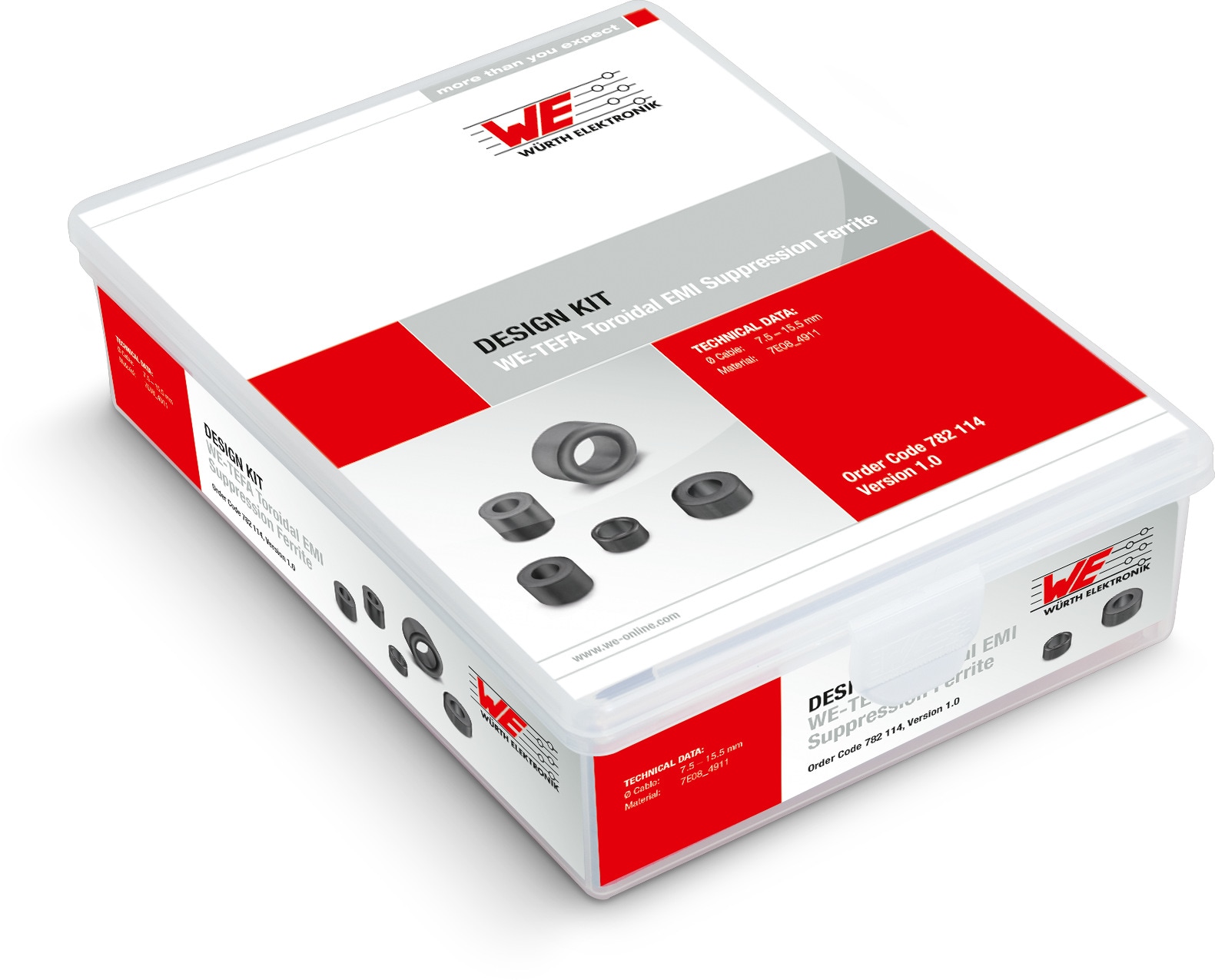

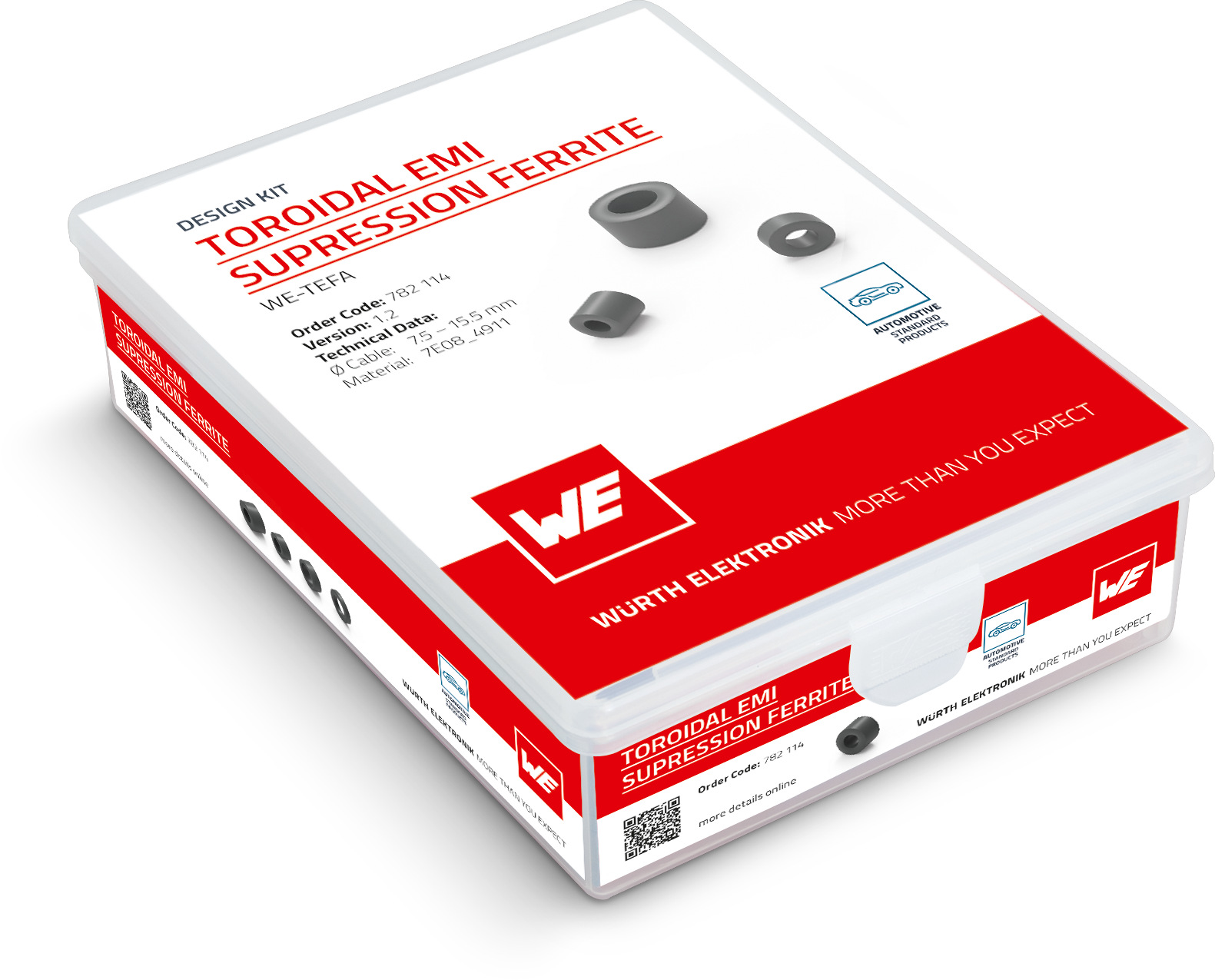

Design Kit WE-TEFA Toroidal EMI Suppression Ferrite

Inlay herunterladen

Merkmale

Allgemein für: Drähte, Koaxialkabel, verdrillte Drähte und Mehrleiter
Daten- und Messsignalleitungen
Spannungsversorgungsleitung / Bordnetzversorgung
Multimedia Kabelschnittstellen
Verschiedene, sonstige Kabelschnittstellen
Automotive approved

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Produktserie	Z @ 1 MHz 1 Windung (Ω)	Z @ 1 MHz 2 Windungen (Ω)	Z @ 100 MHz 1 Windung (Ω)	Z @ 100 MHz 2 Windungen (Ω)	Z @ 25 MHz 1 Windung (Ω)	Z @ 25 MHz 2 Windungen (Ω)	Ø Kabel max. (mm)	Muster
782114096080	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114096080 (rev1).igs \| 91.4 KB STP Download_STP_WE-TEFA-782114096080 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TEFA Ferritring	2	8.4	40	175	22	89	9.6
782114133064	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS-WE-TEFA-782114133064 (rev1).igs \| 101.3 KB STP Download_STP_WE-TEFA-782114133064 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TEFA Ferritring	2.2	9	45	201	25	102	13.3
782114075063	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114075063 (rev1).igs \| 81.3 KB STP Download_STP_WE-TEFA-782114075063 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TEFA Ferritring	2.5	10	42	168	22	85	7.5
782114095100	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114095100 (rev1).igs \| 101.2 KB STP Download_STP_WE-TEFA-782114095100 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TEFA Ferritring	4.3	17	85	358	50	203	9.5
782114155130	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114155130 (rev1).igs \| 100.6 KB STP Downloads_STP_WE-TEFA-782114155130 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TEFA Ferritring	5.1	20	92	393	53	216	15.5
782114076130	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114076130 (rev1).igs \| 89.5 KB STP Download_STP_WE-TEFA-782114076130 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TEFA Ferritring	6.8	27	107	457	67	274	7.6
782114076160	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114076160 (rev1).igs \| 89.6 KB STP Download_STP_WE-TEFA-782114076160 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TEFA Ferritring	8.3	33.2	131	564	83	342	7.6
782114155200	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114155200 (rev1).igs \| 100.9 KB STP Download_STP_WE-TEFA-782114155200 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TEFA Ferritring	9	35.5	125	588	74	313	15.5
