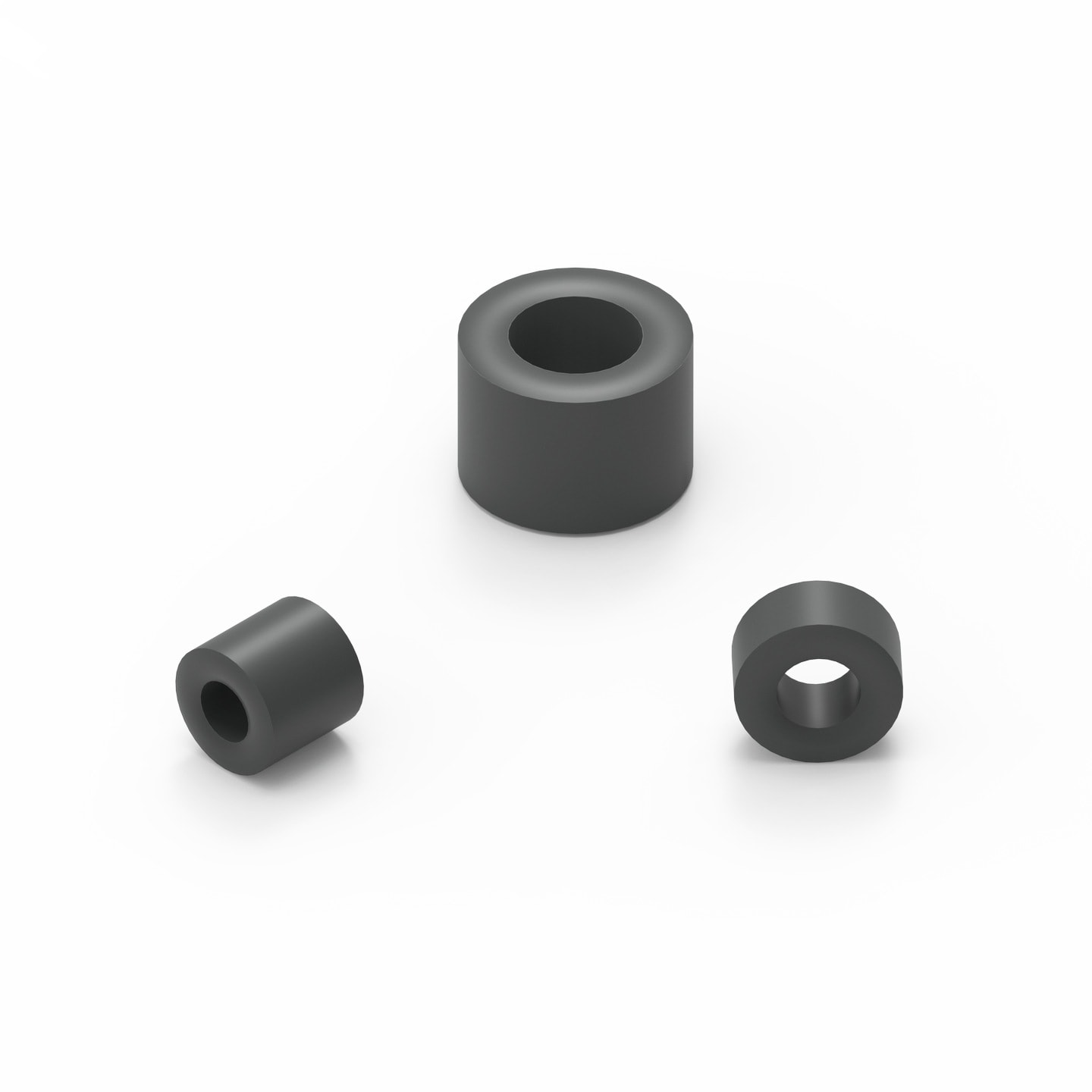

WE-TEFA Ferritring

Datenblatt

SPEC
Seriesdatasheet_WE-TEFA_V1 (rev1).pdf
|
3 MB

Merkmale

Breitbandabsorber aus MgZn der einen höheren Frequenzbereich abdeckt als NiZn
Vielfältiges Typenspektrum zur bestmöglichen Entstörwirkung in der Automobilelektronik
Betriebstemperatur:-55°C bis 140 °C
Automotive approved

Anwendung

Allgemein für: Drähte, Koaxialkabel, verdrillte Drähte und Mehrleiter
Daten- und Messsignalleitungen
Spannungsversorgungsleitung / Bordnetzversorgung
Multimedia Kabelschnittstellen
Verschiedene, sonstige Kabelschnittstellen

Application Notes

ANP115 Kabelferrite und nanokristalline Hülsen für Automotive-Anwendungen
PDF

Artikeldaten

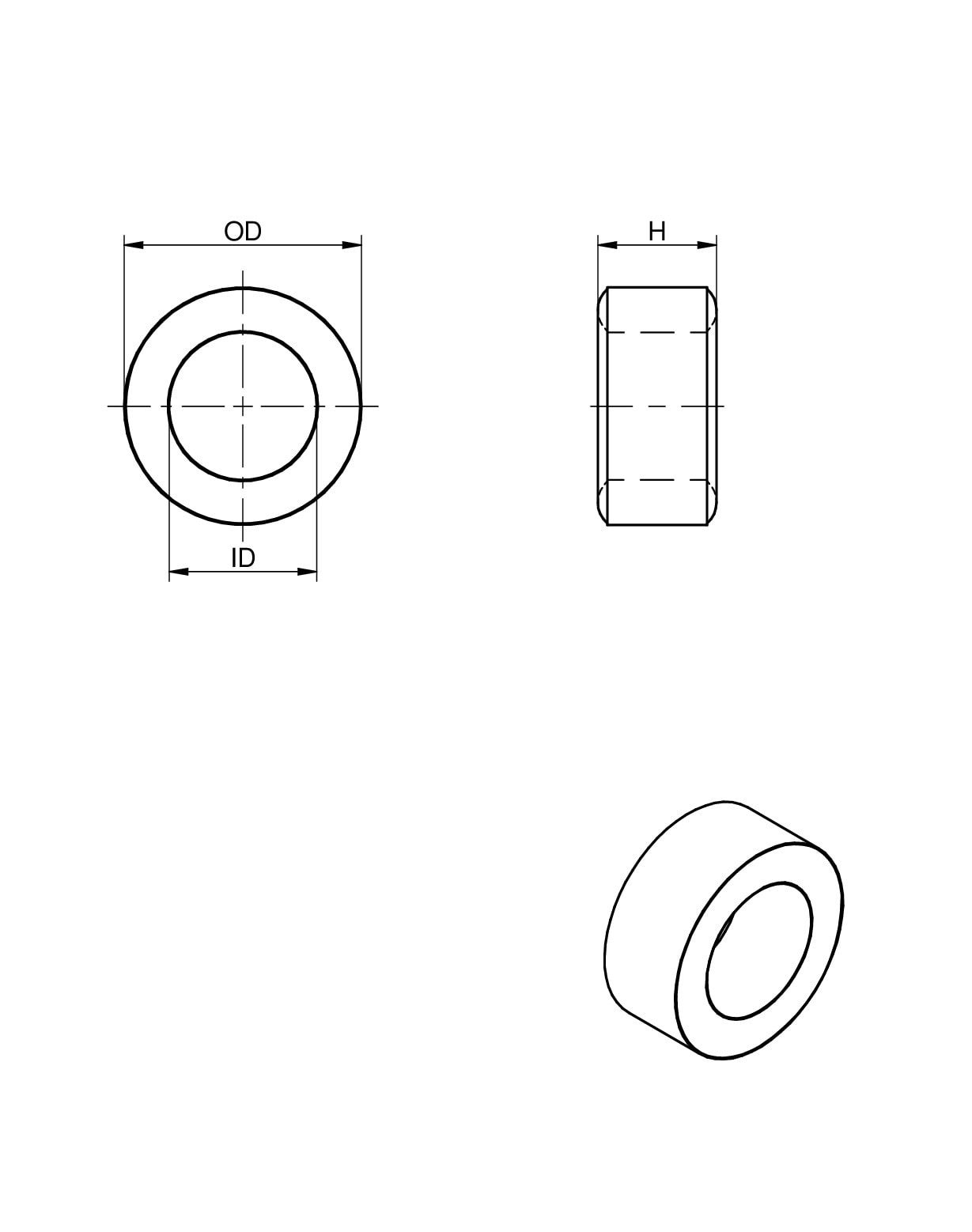

Artikel Nr.	Datenblatt	Downloads	Ø Kabel max. (mm)	Ø OD (mm)	Ø ID (mm)	H (mm)	Z @ 25 MHz 1 Windung (Ω)	Z @ 100 MHz 1 Windung (Ω)	Z @ 25 MHz 2 Windungen (Ω)	Z @ 100 MHz 2 Windungen (Ω)	Material	Design Kit
782114075063	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114075063 (rev1).igs \| 81.3 KB STP Download_STP_WE-TEFA-782114075063 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	7.5	12.7	7.9	6.35	22	42	85	168	7E08_4911	782114
782114076130	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114076130 (rev1).igs \| 89.5 KB STP Download_STP_WE-TEFA-782114076130 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	7.6	16.5	8	13	67	107	274	457	7E08_4911	782114
782114076160	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114076160 (rev1).igs \| 89.6 KB STP Download_STP_WE-TEFA-782114076160 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	7.6	16.5	8	16	83	131	342	564	7E08_4911	782114
782114095100	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114095100 (rev1).igs \| 101.2 KB STP Download_STP_WE-TEFA-782114095100 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	9.5	20	10	10	50	85	203	358	7E08_4911	782114
782114096080	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114096080 (rev1).igs \| 91.4 KB STP Download_STP_WE-TEFA-782114096080 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	9.6	14	10	8	22	40	89	175	7E08_4911	782114
782114133064	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS-WE-TEFA-782114133064 (rev1).igs \| 101.3 KB STP Download_STP_WE-TEFA-782114133064 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	13.3	22.5	13.8	6.4	25	45	102	201	7E08_4911	782114
782114155200	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114155200 (rev1).igs \| 100.9 KB STP Download_STP_WE-TEFA-782114155200 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	15.5	28	16	20	74	125	313	588	7E08_4911	782114
782114155130	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-TEFA-782114155130 (rev1).igs \| 100.6 KB STP Downloads_STP_WE-TEFA-782114155130 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	15.5	28	16	13	53	92	216	393	7E08_4911	782114

Artikel Nr.	Datenblatt
782114075063	SPEC
782114076130	SPEC
782114076160	SPEC
782114095100	SPEC
782114096080	SPEC
782114133064	SPEC
782114155200	SPEC
782114155130	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Ø Kabel max. (mm)	Ø OD (mm)	Ø ID (mm)	H (mm)	Z @ 25 MHz 1 Windung (Ω)	Z @ 100 MHz 1 Windung (Ω)	Z @ 25 MHz 2 Windungen (Ω)	Z @ 100 MHz 2 Windungen (Ω)	Material	Design Kit	Muster

EMV in der Elektromobilität

Unterdrückung elektromagnetischer Störsignale in E- und Hybrid-Fahrzeugen

Mit zunehmender Elektrifizierung der Kraftfahrzeuge gehen zwangsläufig auch vermehrt elektromagnetische Störungen einher. Der Einsatz von Kabel-Ferriten kann diese in Elektro- und Hybrid-Fahrzeugen signifikant reduzieren, seien es Störsignale auf Leitungen oder elektromagnetische Feldkopplungseffekte. Induktive Hochleistungsmaterialien in Kabel-Ferriten verbessern das EMV-Verhalten erheblich.
Für ein breites Einsatzfeld mit mittleren und hohen Frequenzen eignen sich Standard-Ferritkabel-Entstörungselemente sowohl in axialer als auch in Ringform. Für höhere Frequenzen enthalten diese einen Magnesium-Anteil. Einen sehr weiten Frequenzbereich decken Kabel-Ferrite mit einem neuen nanokristallinen Material ab.

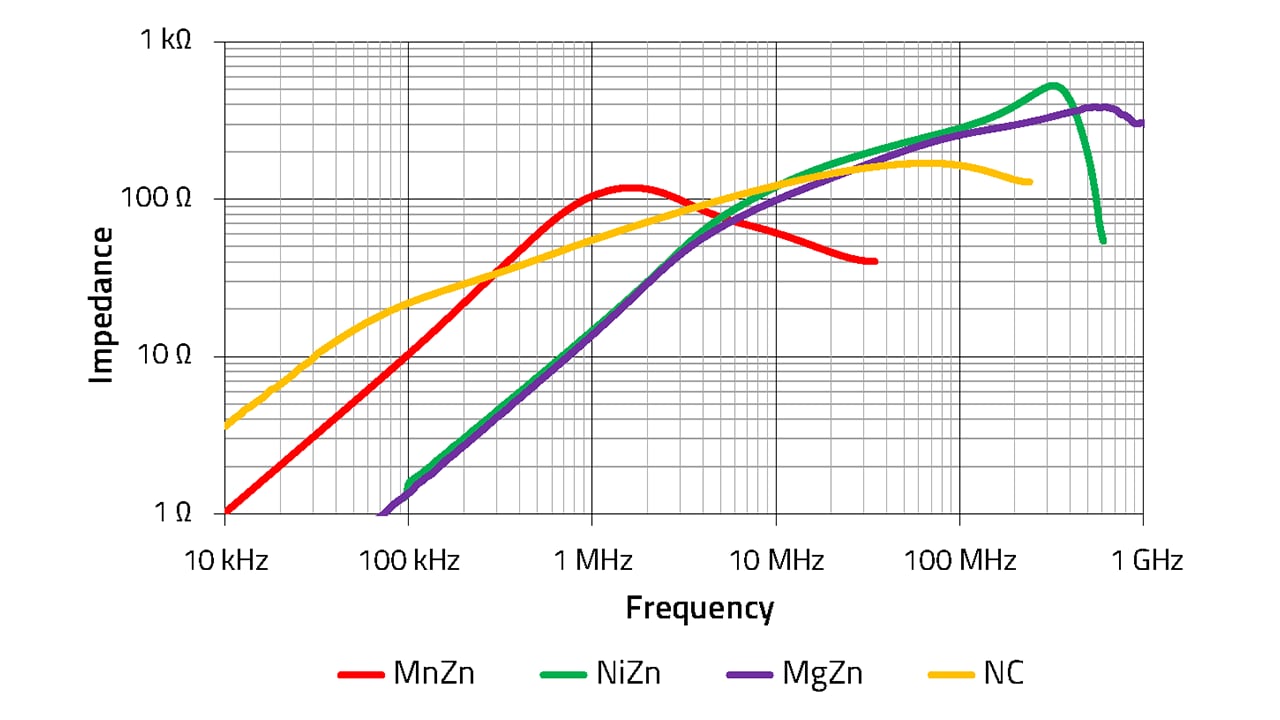

Applikationsmatrix

Wir bieten Lösungen für den kompletten Frequenzbereich

Würth Elektronik Kabel-Ferrite sind so ausgelegt, dass sie in allen Frequenzbereichen die beste Dämpfung bieten.

Erforderlich für die folgenden Automobilanwendungen:

Entstörung von Umrichter-verursachten Störimpulsen
Rauschunterdrückung bei Elektromotoren
Komfortsteigerung durch Vermeidung von Störgeräuschen, Vibrationen und Rauigkeiten (NVH) im EMV Spektrum des Antriebsstrangs
Störsignalenunterdrückung bei der Akku-Elektronik

Würth Elektronik hat vier unterschiedliche Serien im Programm, die sämtliche Anforderungen Ihrer Anwendung erfüllen

Kabel-Ferrite zur umfassenden Entstörung

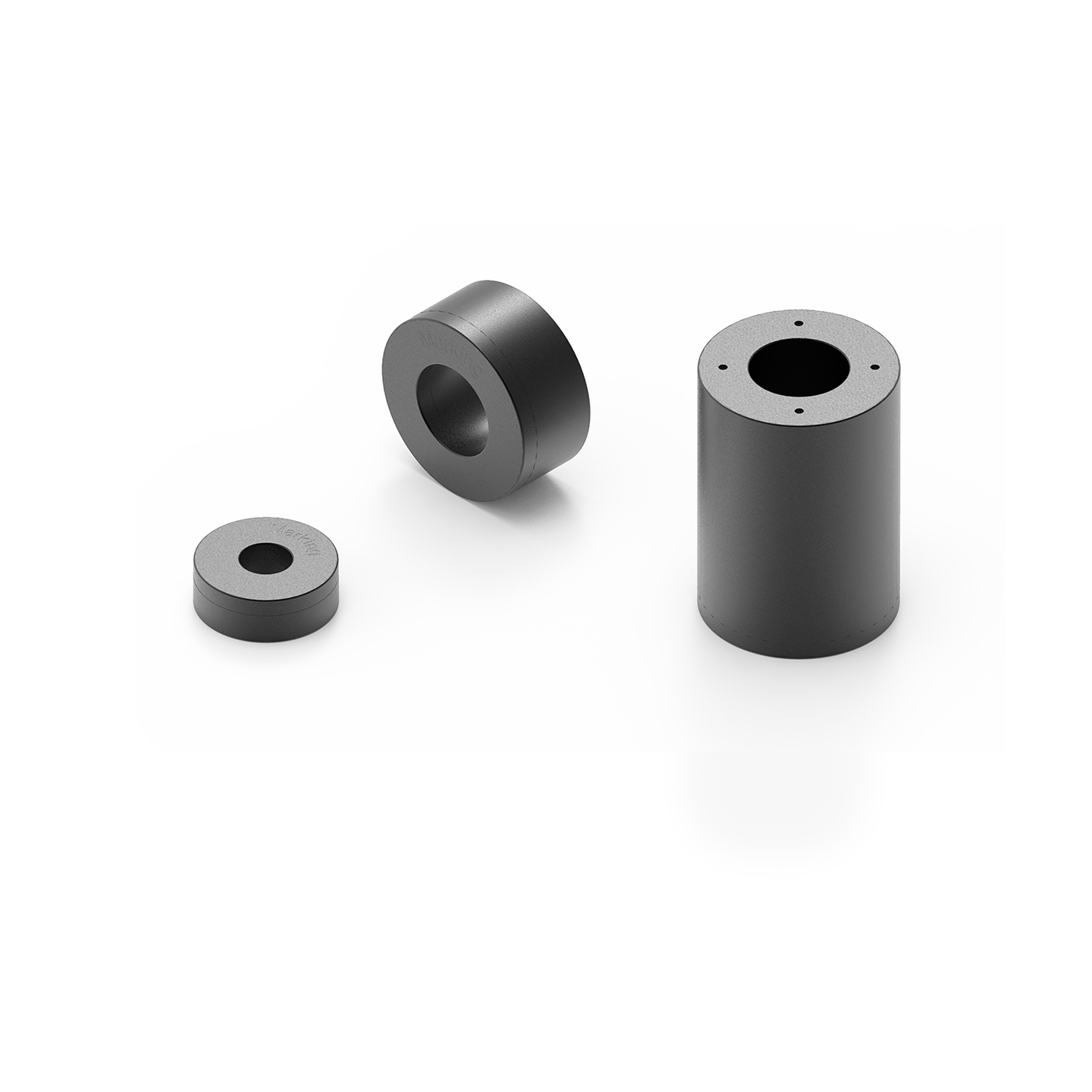

Kabel-Ferrite für das mittlere und obere Frequenzspektrum

Die WE-AEFA Ringkerne sind Kabel-Ferrit-Entstörelemente in axialer Form, die speziell für viele Anwendungsbereiche entwickelt wurden. Das spezielle Spektrum der Unterdrückung ist für mittlere und hohe Störfrequenzen geeignet. Auch in größeren Ausführungen erhältlich.

Kabel-Ferrite für das obere Frequenzspektrum

Die WE-TEFA Ringkerne sind EMV-Kabel-Ferrite mit einer Komponente von Mg. Sie eignen sich mit ihrer Impedanz für höhere Frequenzen als der Standard-Typ.

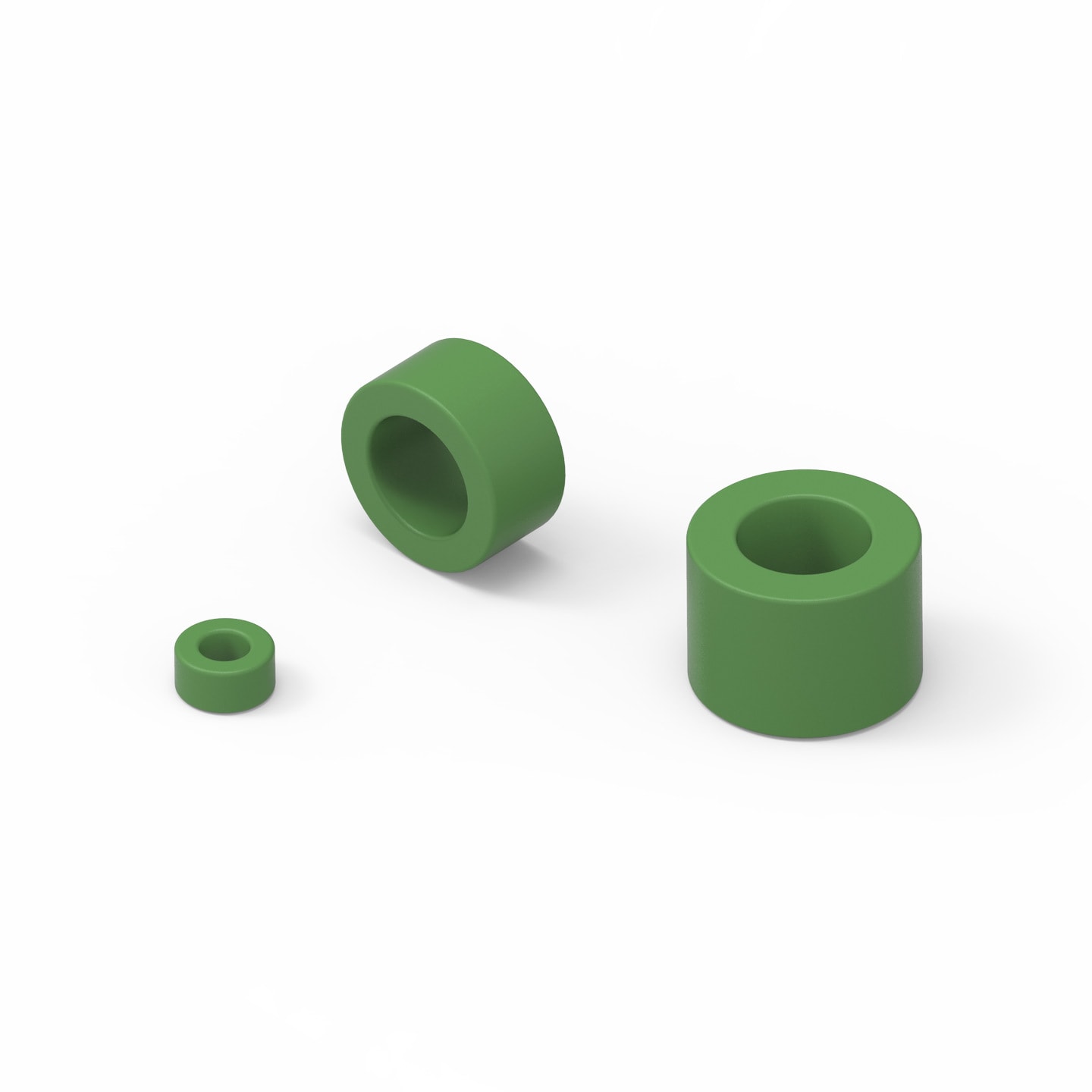

Kabel-Ferrite für das untere und mittlere Frequenzspektrum

Die WE-TEMA Ringkerne sind speziell für den Mittelfrequenzbereich entwickelte EMV-Kabel-Ferrite mit sehr hoher Impedanz.

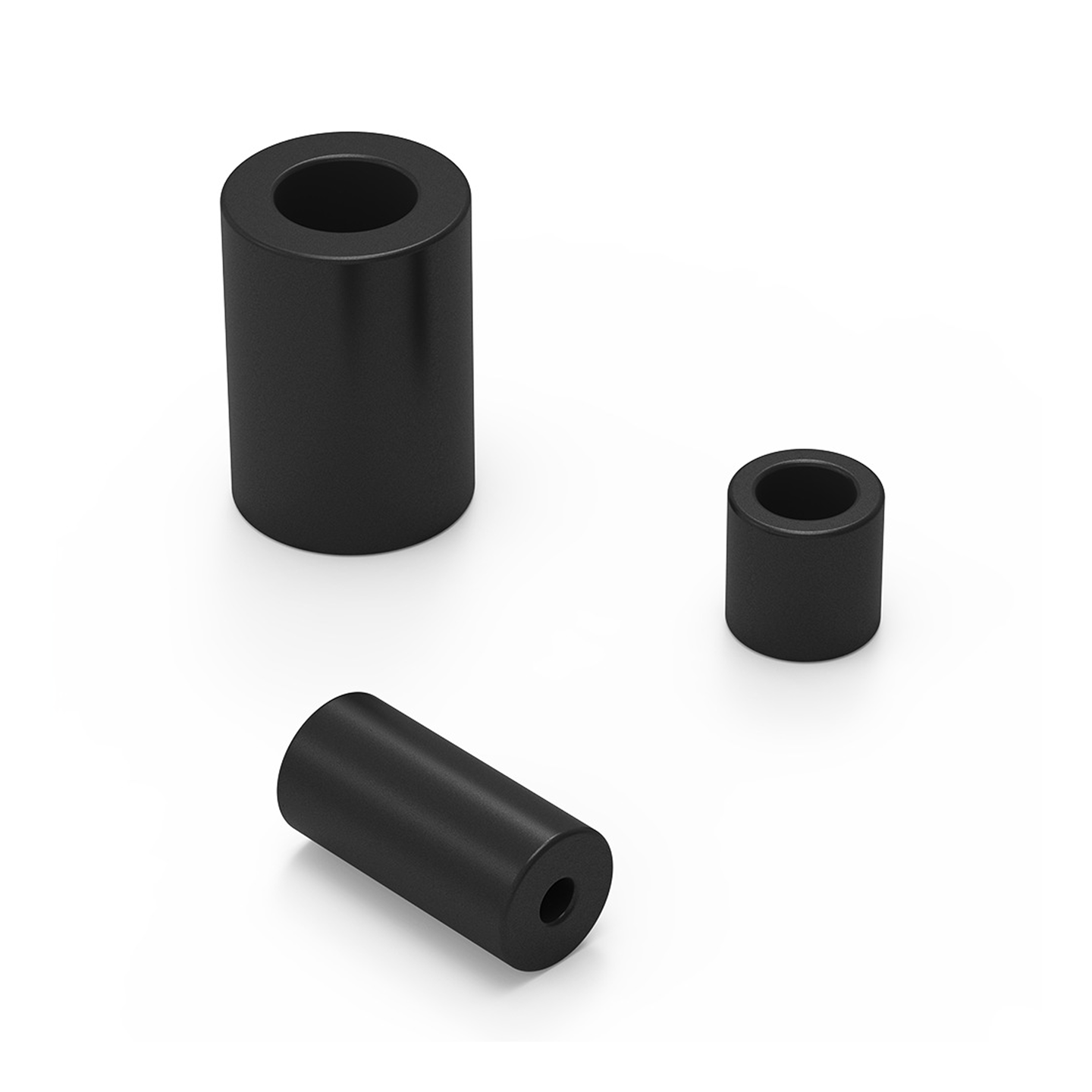

Kabel-Ferrite für ein breites Frequenzspektrum

Die WE-AENA Ringkerne sind EMV-Kabel-Ferrite mit neuester NC-Kernmaterialtechnologie zur Rauschunterdrückung über einen sehr weiten Frequenzbereich. Erhältlich sind sie in vielen verschiedenen Standardgrößen.

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-TEFA Toroidal EMI Suppression Ferrite
